Сценарии Location-Based маршрутизации для прямой маршрутизации
Перед чтением этой статьи обязательно ознакомьтесь с статьей Планирование маршрутизации Location-Based.
В этой статье описываются различные сценарии ограничения обхода платных сборов с помощью Location-Based маршрутизации. В сценариях сравнивается маршрутизация вызовов для пользователей, которые не поддерживают маршрутизацию Location-Based.
- Пользователь Teams размещает исходящий вызов к ТСОП
- Пользователь Teams получает входящий вызов из ТСОП
- Пользователь Teams передает или пересылает вызов другому пользователю Teams
- Пользователь Teams передает или перенаправляет вызов в конечную точку ТСОП
- Одновременный звонок

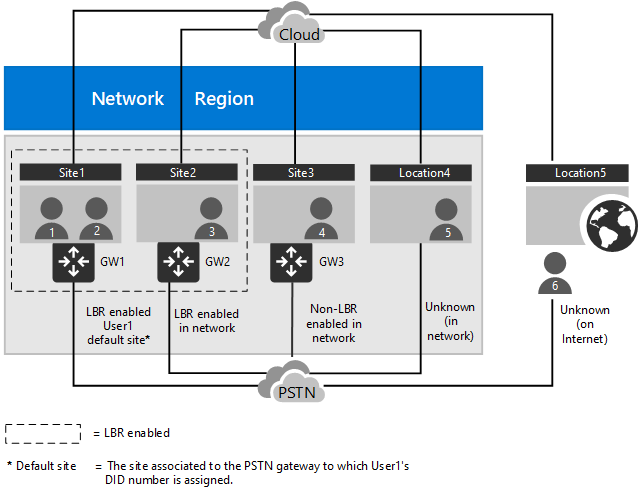

На следующей схеме показаны ограничения, включенные Location-Based маршрутизации в каждом сценарии. Пользователи, сетевые сайты и шлюзы, для которых включена маршрутизация Location-Based, имеют границу вокруг них. Используйте схему в качестве руководства, чтобы понять, как работает маршрутизация Location-Based в каждом сценарии.
Пользователь Teams размещает исходящий вызов к ТСОП
Для пользователя не включена маршрутизация Location-Based
Пользователь, для которого не включена маршрутизация Location-Based, может совершать исходящие вызовы с помощью любого шлюза на любом сайте, который не включен для Location-Based маршрутизации с помощью назначенной политики маршрутизации голосовой связи. Однако если шлюз включен для маршрутизации Location-Based, пользователь не сможет совершать исходящие вызовы через шлюз, даже если он назначен его политике маршрутизации голосовой связи. Если пользователь перемещается на сайт, на который включена маршрутизация Location-Based, он может совершать вызовы только через обычные шлюзы маршрутизации, для которых не включена маршрутизация Location-Based.
Для пользователя включена маршрутизация Location-Based
Сетевое расположение конечной точки пользователя влияет на маршрутизацию исходящих вызовов для пользователей, для которых включена маршрутизация Location-Based. В следующей таблице показано, как маршрутизация Location-Based влияет на маршрутизацию исходящих вызовов пользователя 1 в зависимости от расположения пользователя 1.
| Расположение конечной точки пользователя 1 | Маршрутизация исходящих вызовов для пользователя 1 |
|---|---|
| Тот же сайт, на котором назначена функция DID пользователя, с включенным Location-Based маршрутизацией (сайт 1) | Вызов, маршрутизируемый через шлюз, включаемый для маршрутизации Location-Based (GW1) на сайте 1, на основе политики маршрутизации голосовой связи пользователя |
| Сайт, отличный от того, где назначен пользователь DID, сайт включен для маршрутизации Location-Based (сайт 2) | Вызов, маршрутизируемый через шлюз, включаемый для маршрутизации Location-Based (GW2) на перемещаемом сайте 2, на основе политики маршрутизации голосовой связи пользователя |
| Сайт, отличный от того, где назначен пользователь DID, сайт не включен для Location-Based маршрутизации (сайт 3) | Вызов, маршрутизируемый через шлюз, который не включен для маршрутизации Location-Based на сайте, который не включен для маршрутизации Location-Based (GW3), на основе политики маршрутизации голосовой связи пользователя |
| Неизвестная внутренняя сеть (расположение 4) | Вызовы ТСОП не разрешены, если шлюз не имеет значение True для gatewayLbrEnabledUserOverride. |
| Неизвестная внешняя сеть (расположение 5) | Вызовы ТСОП не разрешены, если шлюз не имеет значение True для gatewayLbrEnabledUserOverride. |
Пользователь Teams получает входящий вызов из ТСОП
Для пользователя не включена маршрутизация Location-Based
Пользователь, для которого не включена маршрутизация Location-Based, может получать входящий вызов из шлюза, для которого не включена маршрутизация Location-Based, из которой поступает назначенный номер DID. Если пользователь перемещается на сайт, на который не включена маршрутизация Location-Based, он по-прежнему может принимать вызовы через обычные шлюзы ТСОП.
Для пользователя включена маршрутизация Location-Based
Для сравнения пользователи с поддержкой Location-Based маршрутизации могут принимать входящие вызовы из шлюза ТСОП, которому назначено значение DID, если они находятся на том же сайте и находятся на другом сайте со шлюзом, для Location-Based маршрутизации и gatewayLbrOverride задано значение True. В следующей таблице показано, как пользователь 1 получает входящие вызовы, когда пользователь 1 перемещается в разные сетевые расположения. Если вызов не перенаправлен в конечную точку пользователя, он переходит к параметрам переадресации вызовов без ответа пользователя, если параметры настроены. Как правило, звонки перенаправляются на голосовую почту.
| Расположение конечной точки пользователя 1 | Маршрутизация входящих вызовов пользователю 1 |
|---|---|
| Тот же сайт, где назначен пользователь DID, сайт включен для маршрутизации Location-Based (сайт 1) | Вызовы, перенаправленные в конечную точку пользователя 1 на сайте 1 |
| Сайт, отличный от того, где назначен пользователь DID, сайт включен для маршрутизации Location-Based (сайт 2) | Вызовы, не перенаправленные в конечные точки на сайте 2 |
| Сайт, отличный от того, где назначен пользователь DID, сайт не включен для Location-Based маршрутизации (сайт 3) | Вызовы, не направляемые в конечные точки на сайте 3 |
| Неизвестная внутренняя сеть (расположение 4) | Вызов не перенаправляется, если шлюз не имеет значение True для gatewayLbrEnabledUserOverride. |
| Неизвестная внешняя сеть (расположение 5) | Вызов не перенаправляется, если шлюз не имеет значение True для gatewayLbrEnabledUserOverride. |
Пользователь Teams передает или пересылает вызов другому пользователю Teams
При использовании конечной точки ТСОП Location-Based маршрутизация анализирует, включен ли маршрутизация Location-Based одним или обоими пользователями, и определяет, следует ли передавать или перенаправить вызов в зависимости от расположения обеих конечных точек.
Для передачи звонка инициирующий пользователь должен принять вызов, а для переадресации звонков не требуется ответ на первоначальный вызов. Вызовы можно переадресовать, даже если пользователь 1 не находится в расположении для приема входящих вызовов (см. таблицу в разделе Пользователь Teams получает входящий звонок из раздела ТСОП ), а вызовы не могут быть перенесены, если пользователь не может получить входящий вызов.
Для пользователя не включена маршрутизация Location-Based
Пользователь, для которого не включена маршрутизация Location-Based, может передавать или пересылать вызовы ТСОП другим пользователям, для которых не включена маршрутизация Location-Based. Пользователи, для которых включена маршрутизация Location-Based, как правило, совместно размещаются в шлюзах с поддержкой маршрутизации Location-Based для вызовов ТСОП. Таким образом, пользователи, которые не включены, не могут передавать или пересылать вызов ТСОП пользователю, для которого включена маршрутизация Location-Based. Исключением является то, что пользователь с поддержкой Location-Based маршрутизации перемещается на сайт, на который не включена маршрутизация Location-Based. В этом сценарии перенос вызова разрешен.
Аналогичным образом, пользователь, для которого не включена маршрутизация Location-Based, может принимать только переадресованный или переадресованный вызов ТСОП от другого пользователя, для которого не включена маршрутизация Location-Based.
Для пользователя включена маршрутизация Location-Based
Передача и пересылка входящих вызовов ТСОП из шлюза, включаемого для Location-Based маршрутизации, разрешена только в том случае, если целевой пользователь включен для Location-Based маршрутизации и расположен на том же сайте. В противном случае передача и переадресация вызовов запрещена.
В следующей таблице показано, разрешена ли переадресация и передача вызовов в зависимости от расположения целевого пользователя. В этой таблице пользователь 1, расположенный на сайте 1, инициирует передачу или пересылку другим пользователям Teams, которым также разрешена маршрутизация Location-Based и которые находятся в разных расположениях.
| Расположение конечной точки целевого пользователя | Пользователь 1 инициирует передачу вызовов | Пользователь 1 инициирует переадресацию звонков |
|---|---|---|
| Тот же сетевой сайт, что и инициатор (Пользователь 2) | Дозволенный | Дозволенный |
| Другой сетевой сайт, включаемая маршрутизация Location-Based (пользователь 3) | Запрещено | Запрещено |
| Другой сетевой сайт, сайт не включен для маршрутизации Location-Based (пользователь 4) | Запрещено | Запрещено |
| Неизвестная внутренняя сеть (пользователь 5) | Запрещено | Запрещено |
| Неизвестная внешняя сеть (пользователь 6) | Запрещено | Запрещено |
Пользователь Teams передает или перенаправляет вызов в конечную точку ТСОП
Для пользователя не включена маршрутизация Location-Based
Допускается передача и пересылка вызова ТСОП на другой номер ТСОП.
При передаче и переадресации входящего вызова VOIP в ТСОП необходимо соблюдать ограничения обхода платных вызовов.
- Если для вызывающего объекта не включена маршрутизация Location-Based, их можно перенести в любой шлюз ТСОП, в который не включена маршрутизация Location-Based.
- Если для вызывающего объекта включена маршрутизация Location-Based, их можно передать только в шлюз с поддержкой маршрутизации Location-Based, расположенный на том же сетевом сайте.
Для пользователя включена маршрутизация Location-Based
Передача и пересылка входящих вызовов ТСОП на другой номер ТСОП должна быть перенаправлена из шлюза с поддержкой маршрутизации Location-Based, на который поступил входящий звонок.
При передаче и переадресации входящего вызова VOIP в ТСОП должны соблюдаться ограничения обхода платы вызывающего и вызываемого пользователя.
Если для вызывающего объекта не включена маршрутизация Location-Based, их можно перенести в любой шлюз ТСОП, в который не включена маршрутизация Location-Based.
Если для вызывающего объекта включена маршрутизация Location-Based, их можно передать только в шлюз с поддержкой Location-Based маршрутизации, расположенный на том же сетевом сайте.
В следующей таблице показано, как маршрутизация Location-Based влияет на маршрутизацию вызова VOIP от пользователя 1 с поддержкой маршрутизации Location-Based на сайте 1 пользователям в разных расположениях, которые передают или перенаправляют вызов в конечную точку ТСОП.
| Пользователь, инициирующий передачу или переадресацию звонков | Передача или пересылка в ТСОП |
|---|---|
| Тот же сетевой сайт, на сайте включена маршрутизация Location-Based (пользователь 2) | Результирующий вызов ТСОП разрешен, если вычисляемый маршрут на основе политики маршрутизации голосовой связи пользователя 2 приводит к маршруту через шлюз 1 с поддержкой Location-Based маршрутизации на сайте 1 |
| Другой сетевой сайт, включаемая маршрутизация Location-Based (пользователь 3) | Результирующий вызов ТСОП разрешен только в том случае, если вычисляемый маршрут на основе политики маршрутизации голосовой связи пользователя 3 приводит к маршруту через шлюз 1 с поддержкой маршрутизации Location-Based на сайте 1. |
| Другой сетевой сайт, сайт не включен для маршрутизации Location-Based (пользователь 4) | Результирующий вызов ТСОП разрешен только в том случае, если вычисляемый маршрут на основе политики маршрутизации голосовой связи пользователя 4 приводит к маршруту через шлюз 1 с поддержкой Location-Based маршрутизации на сайте 1. |
| Неизвестная внутренняя сеть (пользователь 5) | Результирующий вызов ТСОП разрешен только в том случае, если вычисляемый маршрут на основе политики маршрутизации голосовой связи пользователя 5 приводит к маршруту через шлюз 1 с поддержкой Location-Based маршрутизации на сайте 1. |
| Неизвестная внешняя сеть (пользователь 6) | Результирующий вызов ТСОП разрешен только в том случае, если вычисляемый маршрут на основе политики маршрутизации голосовой связи пользователя 6 приводит к маршруту через шлюз 1 с поддержкой Location-Based маршрутизации на сайте 1 |
Одновременный звонок
Когда пользователь, для которого включена маршрутизация Location-Based, получает вызов и включает одновременный звонок, Location-Based маршрутизация анализирует расположение вызывающей стороны и конечные точки вызываемых сторон, чтобы определить, следует ли маршрутизировать вызов. Одновременный звонок соответствует тем же правилам Location-Based, что и передача вызовов и переадресация.
Одновременный звонок для другого пользователя Teams
В следующей таблице показано, разрешает ли маршрутизация Location-Based одновременный звонок разным пользователям для входящего вызова ТСОП для пользователя 1.
| Расположение конечной точки целевого пользователя | Одновременный круг |
|---|---|
| Тот же сетевой сайт, что и инициатор (Пользователь 2) | Дозволенный |
| Различные перемещаемые сетевые сайты, включенные для маршрутизации Location-Based ( ) | Запрещено |
| Для перемещаемого сетевого сайта не включена маршрутизация Location-Based (пользователь 4) | Запрещено |
| Неизвестная внутренняя сеть (пользователь 5) | Запрещено |
| Неизвестная внешняя сеть (пользователь 6) | Запрещено |
| Целевой пользователь — номер ТСОП | Вызов можно маршрутизировать только через шлюз 1 с поддержкой маршрутизации Location-Based на сайте 1 на основе политики маршрутизации голосовой связи пользователя 1. |
Одновременный звонок в конечную точку ТСОП
В следующей таблице показано, Location-Based поведение маршрутизации для входящего вызова VoIP от пользователя 1 с поддержкой маршрутизации Location-Based, расположенного на сайте 1, для пользователей в разных расположениях с одновременным номером ТСОП.
| Расположение вызываемой конечной точки пользователя | Целевой объект одновременного круга — конечная точка ТСОП |
|---|---|
| Тот же сетевой сайт, на сайте включена маршрутизация Location-Based (пользователь 2) | Результирующий вызов по ТСОП разрешен только в том случае, если вычисляемый маршрут на основе политики маршрутизации голосовой связи пользователя 2 приводит к маршруту через шлюз 1 с поддержкой маршрутизации Location-Based на сайте 1 |
| Различные сетевые сайты, включенные для маршрутизации Location-Based (пользователь 3) | Результирующий вызов ТСОП разрешен только в том случае, если вычисляемый маршрут на основе политики маршрутизации голосовой связи пользователя 3 приводит к маршруту через шлюз 1 с поддержкой маршрутизации Location-Based на сайте 1. |
| Для разных сетевых сайтов не включена маршрутизация Location-Based (пользователь 4) | Результирующий вызов ТСОП разрешен только в том случае, если вычисляемый маршрут на основе политики маршрутизации голосовой связи пользователя 4 приводит к маршруту через шлюз 1 с поддержкой Location-Based маршрутизации на сайте 1. |
| Неизвестная внутренняя сеть (пользователь 5) | Результирующий вызов ТСОП разрешен только в том случае, если вычисляемый маршрут на основе политики маршрутизации голосовой связи пользователя 5 приводит к маршруту через шлюз 1 с поддержкой Location-Based маршрутизации на сайте 1. |
| Неизвестная внешняя сеть (пользователь 6) | Результирующий вызов ТСОП разрешен только в том случае, если вычисляемый маршрут на основе политики маршрутизации голосовой связи пользователя 6 приводит к маршруту через шлюз 1 с поддержкой Location-Based маршрутизации на сайте 1 |
