Создание ресурса аналитики сети для радиосвязи

  • Статья

Аналитика сети радиодоступа (RAN) позволяет подключать и просматривать сторонние метрики RAN к частным мобильным сетям в Azure. RAN insights расширяет систему управления элементами RAN (EMS), предлагаемую поставщиком RAN, чтобы включить агент метрик, совместимый с Корпорацией Майкрософт, который передает соответствующие метрики RAN в Azure. Потоковые метрики хранятся и представлены в безопасном и совместимом режиме в соответствии со стандартами и политиками безопасности Майкрософт.

Каждый ресурс аналитики RAN связан с одним физическим ресурсом сайта и состоит из одной или нескольких точек доступа, представляющих подключенный экземпляр радиоблока (nodeB). В этом руководстве вы узнаете, как создать ресурс RAN insights в частной мобильной сети с помощью портал Azure.

Необходимые компоненты

  • Активное развертывание Частного ядра Azure 5G (complete-private-mobile-network-prerequisites.md).
    • Проверьте, готова ли сеть, убедившись, что устройство или пользовательское оборудование (UE), подключенное к сети через RAN, может передавать и получать данные. Если это не работает, исправьте все проблемы, прежде чем пытаться активировать функцию RAN Insights.
  • Разверните совместимую версию RAN EMS из партнера RAN. Для отправки метрик в Azure необходимо проверить у партнера RAN EMS, который содержит агент внешних метрик ( EMA), совместимый с Корпорацией Майкрософт. В противном случае партнеру потребуется установить агент метрик в используемом emS. Сведения о том, как и где установить соединение между Azure и EMS, зависят от поставщика RAN, поэтому обратитесь к ним за подробными сведениями.
  • Доступ к ran insights для подписки Azure. Обратитесь к представителю Майкрософт и попросите его зарегистрировать подписку Azure для доступа к RAN insights.
  • Убедитесь, что вы зарегистрированы в списках поставщиков ресурсов. Следуйте инструкциям по регистрации поставщиков ресурсов и типов ресурсов.
    • Microsoft.insights
    • Microsoft.NetworkAnalytics
    • Microsoft.KeyVault
    • Microsoft.ManagedIdentity

Создание ресурса СЛУЖБЫ "Аналитика РАН"

  1. Войдите на портал Azure.
  2. Перейдите к ресурсу сайта.

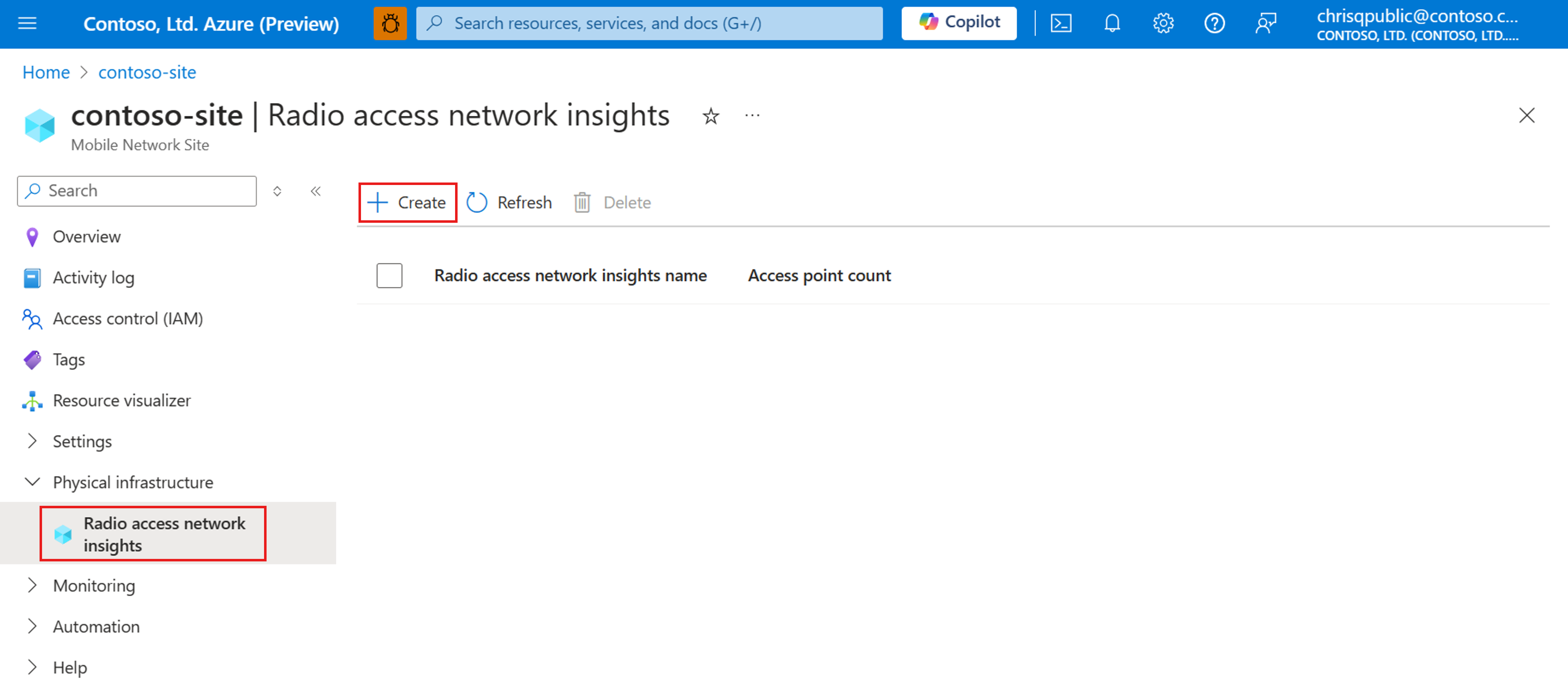

  3. На странице "Физическая инфраструктура" выберите "Аналитика сети", а затем нажмите клавишу CREATE. Снимок экрана: портал Azure с созданием ресурса аналитики RAN на ресурсе сайта.

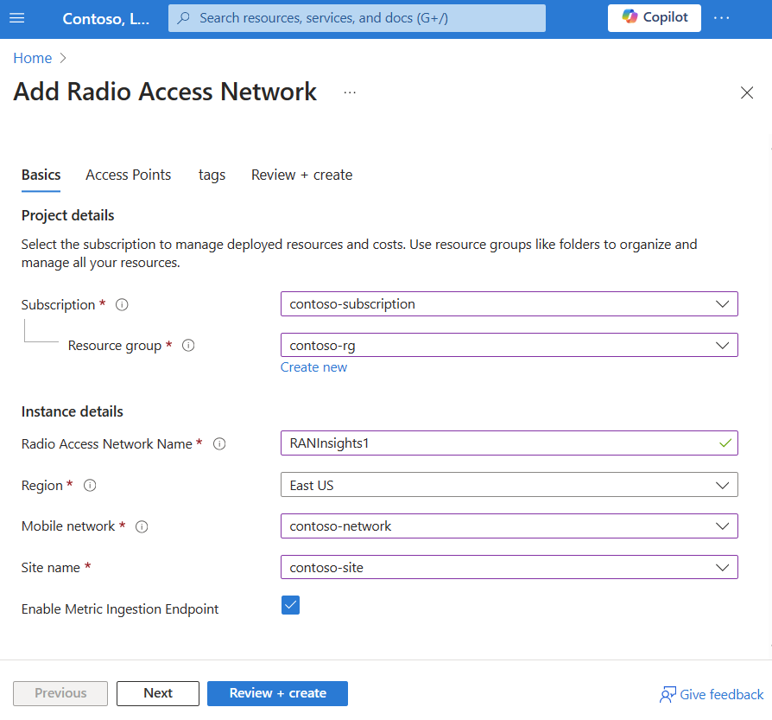

  4. На вкладке "Основные сведения о конфигурации" введите необходимые сведения и установите флажок, чтобы включить конечную точку приема метрик (MIE), которая обрабатывает метрики RAN, поступающие от партнера EMS и сохраняет их в Azure Monitor. Обратите внимание, что экземпляр MIE развертывается в восточной части США или западной части ЕС независимо от региона вашей подписки. Вы сможете включить MIE позже, если вы решили не выполнить этот шаг сейчас. Затем нажмите кнопку "Далее: точки >доступа". Снимок экрана: портал Azure с вкладкой
  5. В разделе "Точки доступа" можно ввести координаты широты и долготы точек доступа. Если точки доступа включены и подключены к ran EMS, имена точек доступа автоматически заполняются после настройки ресурса RAN Insights.
    Снимок экрана: портал Azure с вкладкой точки доступа к ресурсу RAN insights во время создания.
  6. Выберите Review + create (Просмотреть и создать).

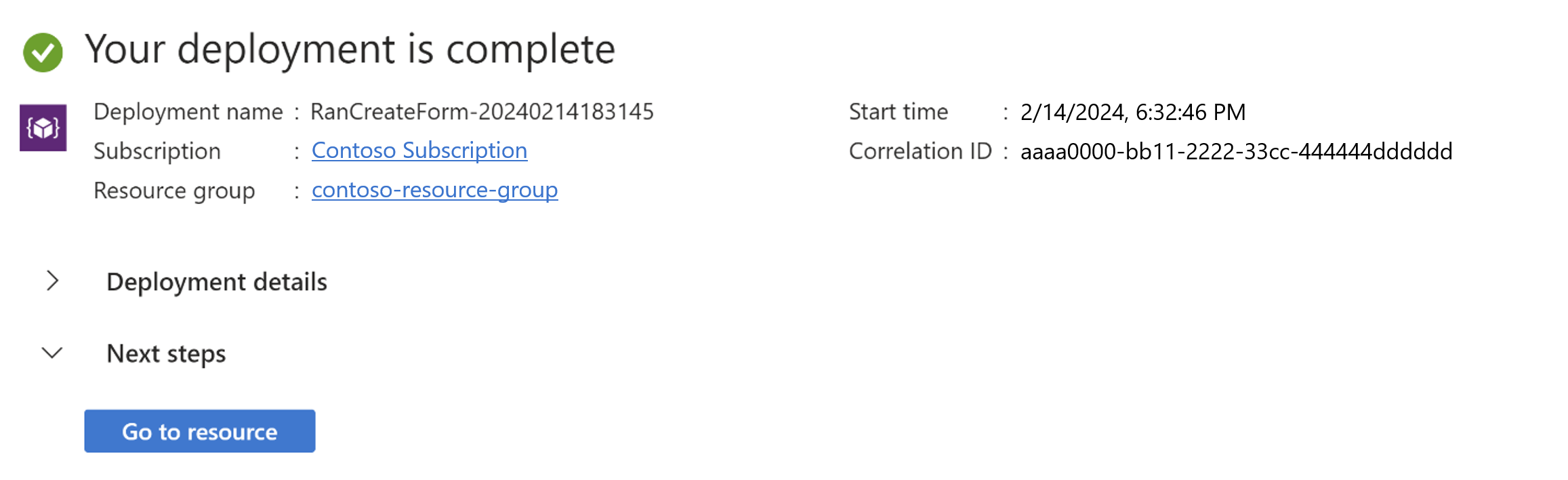

  7. Теперь Azure проверяет введенные вами значения конфигурации. После проверки конфигурации можно выбрать "Создать" , чтобы создать ресурс RAN insights. В портал Azure появится следующий экран подтверждения при создании ресурса RAN Insights. Снимок экрана: портал Azure, на котором показано, что развертывание завершено для ресурса аналитики RAN.
  8. Выберите "Перейти к ресурсу ", чтобы просмотреть ресурс RAN Insights.

Включение и отключение экземпляра конечной точки приема метрик (MIE)

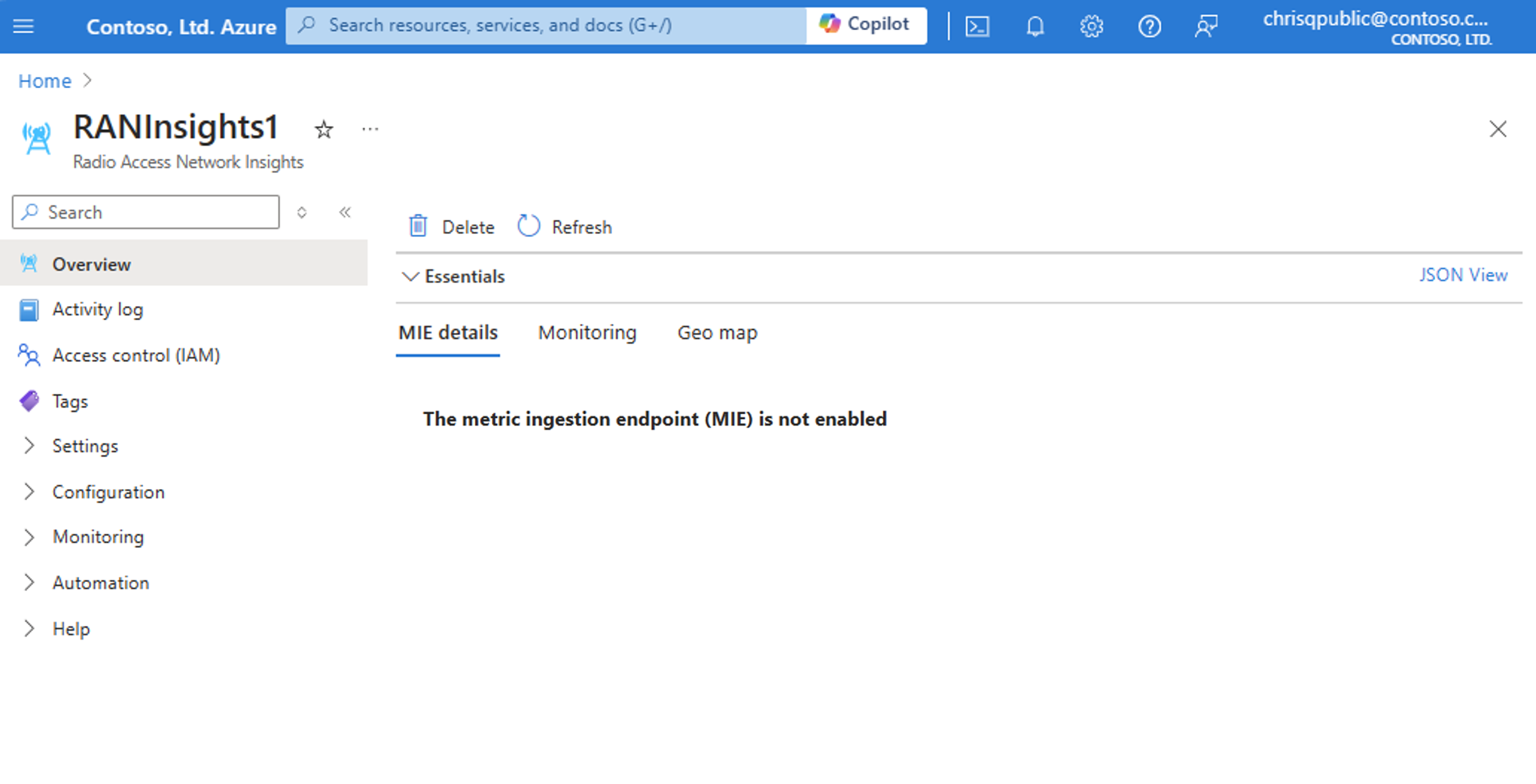

Если miE не включен во время создания, на странице обзора RAN на вкладке сведений MIE отображается сообщение о том, что MIE не включен. Снимок экрана: портал Azure, на котором не включен miE ресурса анализа РАН. Ресурс MIE автоматически удаляется из службы, если он отключен на портале веб-службы или если вы решили удалить ресурс RAN insights. Если вы отключите ресурс MIE, у вас по-прежнему будет доступ к историческим данным в течение 30 дней, но ресурс RAN insights перестанет сообщать метрики.

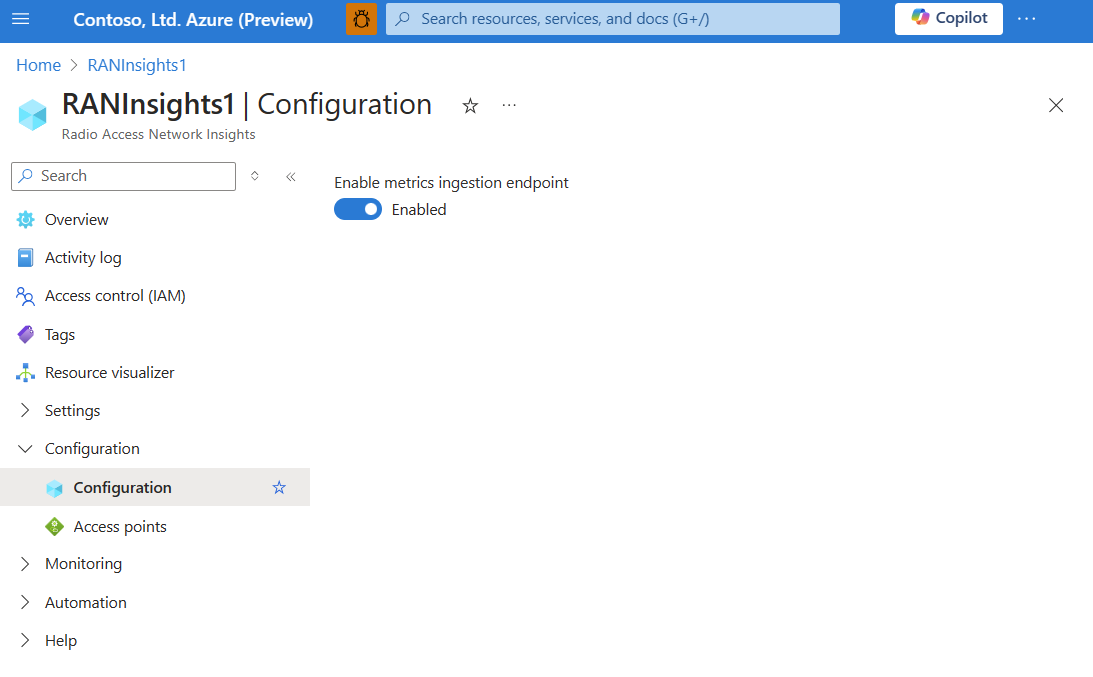

В колонке "Конфигурация" можно включить и отключить MIE: Снимок экрана: портал Azure с включенным переключателем MIE ресурса АНАЛИЗА РАН.

Просмотр сведений MIE

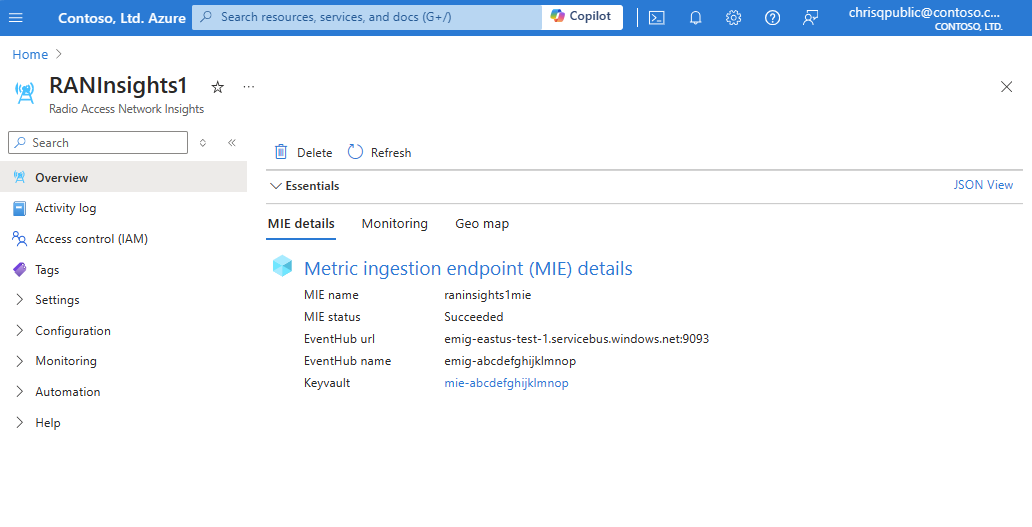

После настройки и настройки ресурса RAN Insights можно просмотреть дополнительные сведения на странице обзора на вкладке сведений MIE.Снимок экрана: портал Azure с подробными сведениями о ресурсе АНАЛИЗА РАН.

Эта вкладка содержит важные сведения, такие как:

  • Имя MIE — имя MIE
  • Состояние MIE — состояние MIE, должно быть "Успешно"
  • URL-адрес концентратора событий — URL-адрес концентратора событий
  • Имя концентратора событий — имя концентратора событий
  • Keyvault — URL-адрес для хранилища ключей, содержащего строка подключения

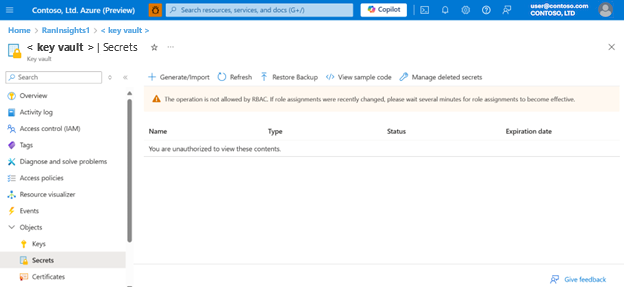

Если вы не можете получить доступ к данным в URL-адресе хранилища ключей MIE, возможно, у вас нет правильных учетных данных. В этом случае необходимо выполнить необходимые действия, чтобы предоставить доступ для требуемой роли. См. документацию по Azure RBAC | Microsoft Learn описывает, как это сделать. Снимок экрана: портал Azure, показывающий операцию, запрещенную для хранилища ключей.

Удаление ресурса аналитики RAN

Вы можете удалить ресурс RAN insights из ресурса RAN insights или ресурса сайта. Чтобы удалить из ресурса АНАЛИТИКИ RAN, выполните приведенные действия.

  1. Перейдите к ресурсу RAN Insights.

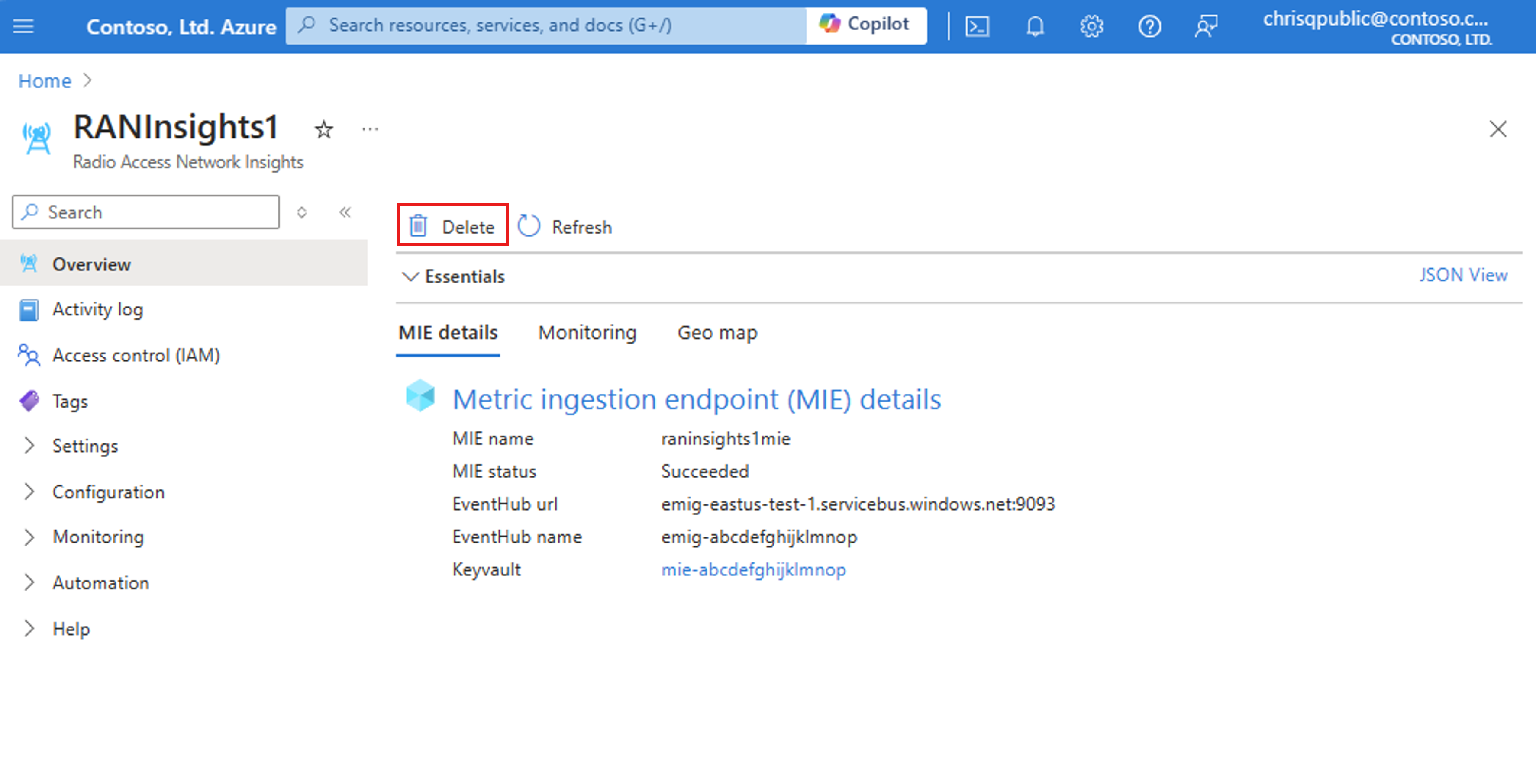

  2. На странице Обзор выберите Удалить. Снимок экрана: портал Azure с удалением ресурса аналитики RAN в ресурсе аналитики RAN.

Чтобы удалить ресурс сайта, выполните приведенные действия.

  1. Перейдите к ресурсу сайта.
  2. На странице "Физическая инфраструктура" выберите "Аналитика сети радиосвязи".

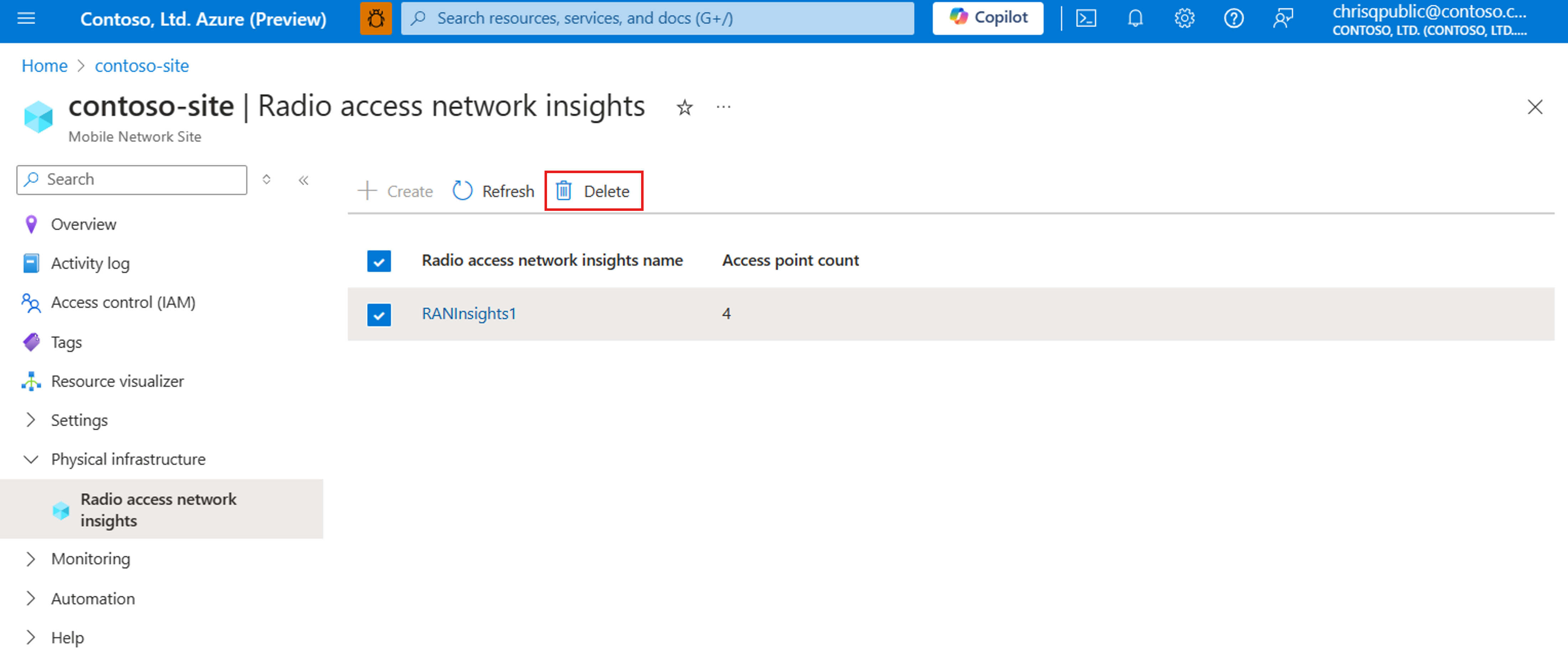

  3. Выберите ресурс RAN insights, который вы хотите удалить, и нажмите клавишу DELETE. Снимок экрана: портал Azure с удалением ресурса аналитики RAN на ресурсе сайта.
