Мониторинг частных 5G Core Azure с помощью книг Azure Monitor
Книги Azure предоставляют гибкий холст для анализа данных и создания расширенных визуальных отчетов в портал Azure. Они позволяют использовать несколько источников данных из Azure и объединять их для создания общего интерактивного содержимого.
Книги Azure позволяют просматривать сведения о состоянии, метрики и оповещения для всех ресурсов вычислений с несколькими доступами Azure в одном месте. Книги поддерживаются для ресурса сайта мобильной сети, предоставляя решение мониторинга для всех ресурсов на сайте.
В ресурсе сайта мобильной сети в портал Azure можно просмотреть шаблоны книг, которые сообщают основные сведения о ресурсах, подключенных к сайту. Шаблоны — это управляемые отчеты, предназначенные для гибкого использования несколькими пользователями и командами. При открытии шаблона создается временная книга и заполняется содержимым, указанным в шаблоне. Вы можете изменить шаблон, чтобы создать собственные книги, но исходный шаблон останется в коллекции для других пользователей.
Коллекция книг

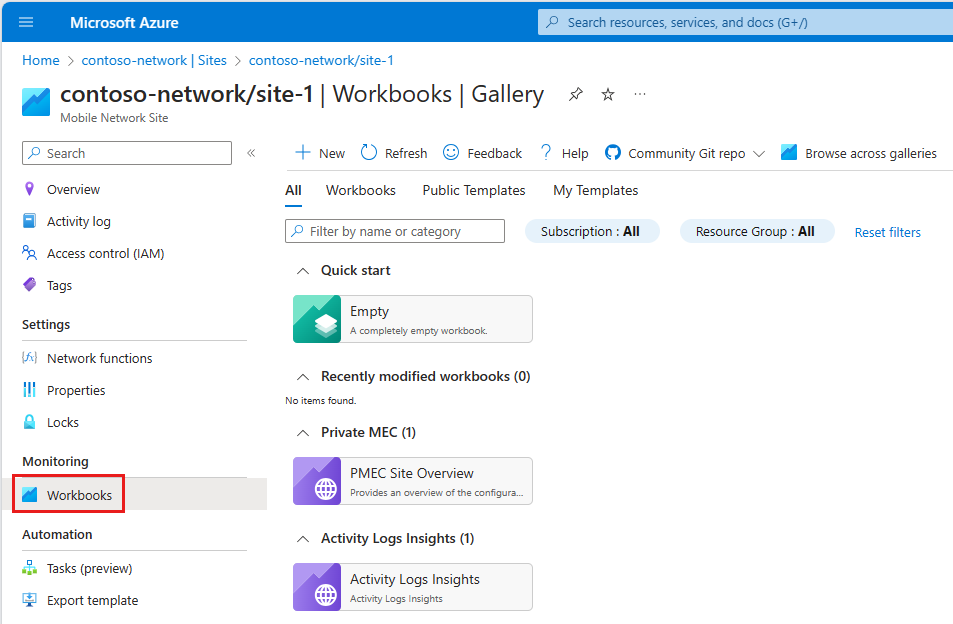

В коллекции перечислены сохраненные книги и шаблоны. Чтобы получить доступ к коллекции, выполните следующие действия.
- Войдите на портал Azure.
- Перейдите к ресурсу сайта мобильной сети для сайта, который требуется отслеживать.
- Выберите книги из навигации слева.
Развертывание AP5GC включает шаблон обзора сайта PMEC вместе с шаблоном журналов действий по умолчанию Аналитика. Вы также можете выбрать шаблон пустого быстрого запуска, чтобы создать собственную книгу.
- Обзор сайта PMEC— просмотрите сведения о ресурсах, подключенных к сайту мобильной сети, таким как подписчики, ядра пакетов и устройства Azure Stack Edge.
- Журналы действий Аналитика — просмотр сведений об изменениях управления ресурсами на сайте мобильной сети.
- Пустое — начните с пустой книги и выберите сведения, которые нужно отобразить.
Использование шаблона обзора сайта PMEC
Этот шаблон использует данные из метрик и оповещений платформы Azure Monitor, Azure Resource Graph и Azure Работоспособность ресурсов. На ней есть четыре вкладки, предоставляющие сведения о состоянии в режиме реального времени о ресурсах, подключенных к сайту мобильной сети.
Вкладка Обзор
Вкладка "Обзор" предоставляет комплексное представление сайта мобильной сети. С помощью этой централизованной панели мониторинга можно просмотреть состояние подключенных ресурсов, таких как ядра пакетов, кластеры Kubernetes и сети данных. Вы также можете просматривать графики ключевых показателей производительности, например зарегистрированных подписчиков и пропускной способности плоскости пользователей, а также список оповещений.
Вкладка "Сведения о подготовке подписчика"
На вкладке "Сведения о подготовке подписчика" содержатся сведения о SIM, подключенных к сайту мобильной сети, отфильтрованном по группе SIM. Выберите группу SIM, чтобы просмотреть количество подключенных SIM, состояние подготовки и связанные сведения о политике SIM.
Вкладка "Процедуры плоскости управления ядра пакета"
Вкладка "Процедуры уровня управления ядра пакетов" предоставляет графики мониторинга для ключевых процедур в ядре пакетов, таких как регистрация и создание сеансов.
Вкладка "Состояние Azure Stack Edge"
На вкладке "Состояние Azure Stack Edge" отображаются состояние, использование ресурсов и оповещения для устройств Azure Stack Edge (ASE), подключенных к сайту мобильной сети.
Использование шаблона журнала действий Аналитика
Шаблон журналов действий Аналитика предоставляет набор панелей мониторинга, отслеживающих изменения ресурсов на сайте мобильной сети. На панелях мониторинга также представлены данные о том, какие пользователи или службы выполняли действия в подписке и состоянии действия. Дополнительные сведения см. в разделе "Аналитика журнала действий".
