Ключевые компоненты частной мобильной сети
В этой статье приведены основные физические компоненты частной мобильной сети, развернутой с помощью Azure Private 5G Core. В нем также описаны ресурсы, которые будут использоваться для управления частной мобильной сетью через Azure.

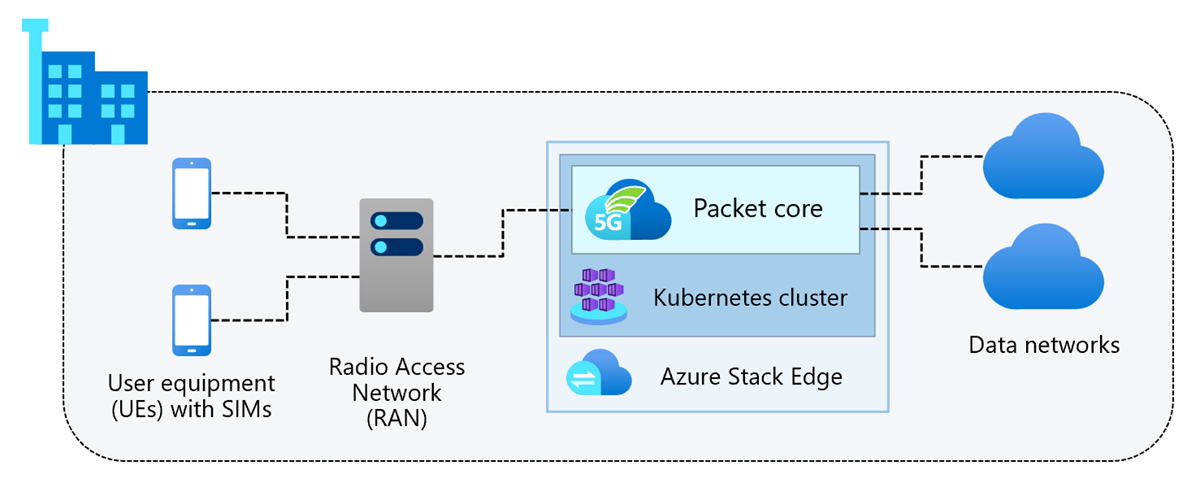

Каждая частная мобильная сеть содержит один или несколько сайтов. Сайт — это физическое корпоративное расположение (например, фабрика Contoso Corporation в Чикаго), которое обеспечит покрытие для оборудования пользователей (UEs). На следующей схеме показаны основные компоненты одного сайта.
Каждый сайт содержит устройство Azure Stack Edge, в котором размещается основной экземпляр пакета, который развертывается с помощью Azure Private 5G Core. Основной экземпляр пакета — это облачная реализация 3GPP, определяемая стандартами 5G Next Generation Core (5G NGC или 5GC).
При добавлении сайта в частную мобильную сеть вы создадите кластер Kubernetes на устройстве Azure Stack Edge. Это служит платформой для основного экземпляра пакета.
Каждый экземпляр ядра пакетов подключается к сети радиодоступа (RAN) для предоставления покрытия для UEs. Вы получите источник RAN от стороннего поставщика.
Частные ресурсы Azure 5G Core

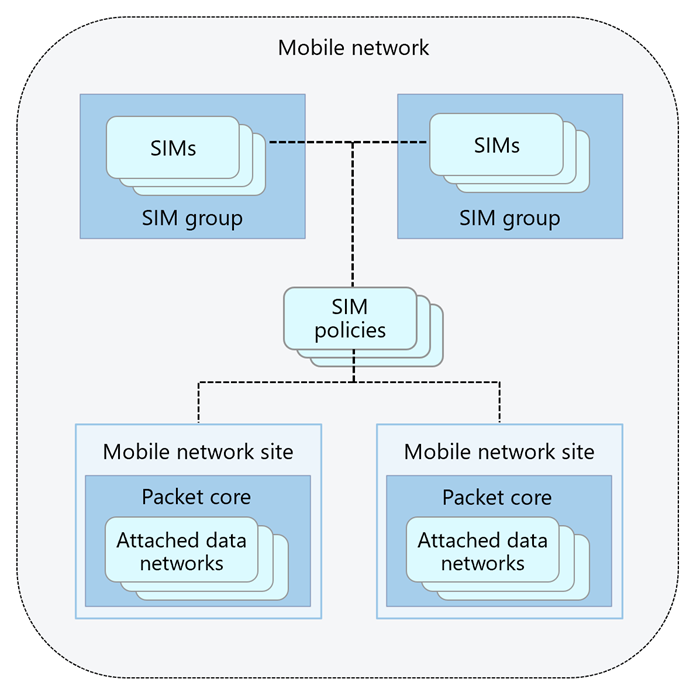

На следующей схеме показаны ключевые ресурсы, которые будут использоваться для управления частной мобильной сетью через Azure.
Ресурс мобильной сети представляет частную мобильную сеть в целом.
Каждый ресурс SIM представляет физический SIM-файл или eSIM. Физические siMs и eSIMs используются UEs, которые будут обслуживаться частной мобильной сетью.
Ресурсы группы SIM служат контейнерами для ресурсов SIM и позволяют сортировать SIM в категории для упрощения управления. Каждая SIM-карта должна быть членом группы SIM, но не может быть членом нескольких. Если у вас только небольшое количество SIM, их можно добавить в одну и ту же группу SIM. Кроме того, можно создать несколько групп SIM для сортировки виртуальных машин. Например, вы можете классифицировать sims по их назначению (например, sims, используемых определенными типами UE, такими как камеры или мобильные телефоны), или по их расположению на сайте.
Ресурсы политики SIM - это ключевой компонент настраиваемой политики Azure Private 5G Core, который позволяет обеспечить гибкую обработку трафика. Вы можете точно определить, как экземпляр ядра пакетов применяет характеристики обслуживания (QoS) к потокам данных служб (SDFS) для удовлетворения потребностей развертывания. Вы также можете использовать элемент управления политикой для блокировки или ограничения определенных потоков.
Каждая политика SIM определяет набор политик и параметров взаимодействия. Перед использованием этой SIM-карты необходимо назначить sim-карту виртуальной карте, чтобы использовать эту SIM-карту для доступа к частной мобильной сети.
Политика SIM-карты также будет ссылаться на одну или несколько служб. Каждая служба представляет набор характеристик качества обслуживания, которые необходимо предложить UEs в SDFs, которые соответствуют определенным свойствам, таким как их назначение, или используемый протокол. Вы также можете использовать службы для ограничения или блокировки определенных SDF на основе этих свойств.
Физическая частная мобильная сеть может быть сегментирована в несколько срезов виртуальной сети, предоставляя изолированные сквозные сети, которые можно настроить для различных требований к пропускной способности и задержке. Вы можете выбрать срез сети, который требуется использовать для определенных UEs, назначив его политике SIM-карты.
Подробные сведения об элементе управления политиками см. в разделе "Управление политикой".
Веб-сайт мобильной сети и основные ресурсы пакетов позволяют управлять сайтами в частной мобильной сети и экземплярами ядра пакетов, которые выполняются в них.
Каждый подключенный сетевой ресурс данных позволяет управлять подключением связанного экземпляра ядра пакетов к соответствующей сети данных. Вы можете подключить до десяти сетей данных к основному экземпляру пакета.
Так как каждая сеть данных может быть настроена независимо, можно подготовить отдельные сети данных для обслуживания различных приложений и групп UE. Например, можно использовать отдельные сети данных для отдельных компьютеров, компьютерных и пограничных приложений на одном сайте.
