Краткое руководство: экспорт данных из приложения IoT Central

Статья
03/05/2024

В этом кратком руководстве описана настройка приложения IoT Central для экспорта данных Azure Data Обозреватель. Azure Data Explorer позволяет хранить, запрашивать и обрабатывать данные телеметрии с устройств, таких как смартфон с приложением IoT Plug and Play.

В этом кратком руководстве вы:

Используйте функцию экспорта данных в IoT Central для телеметрии из приложения смартфона в базу данных Azure Data Обозреватель.
Использование Azure Data Explorer для выполнения запросов к данным телеметрии.

Выполнение этого краткого руководства повлечет за собой небольшую стоимость в учетной записи Azure для экземпляра Обозреватель данных Azure. Первые два устройства в приложении IoT Central бесплатны.

Необходимые компоненты

Учетная запись Azure с активной подпиской. Создайте учетную запись бесплатно .
Выполните первое краткое руководство по созданию приложения Azure IoT Central. Второе краткое руководство Настройка правил и действий для устройства является необязательным.
Вам нужен префикс URL-адреса приложения IoT Central, выбранный в первом кратком руководстве по созданию приложения Azure IoT Central.

Используйте среду Bash в Azure Cloud Shell. Дополнительные сведения см . в кратком руководстве по Bash в Azure Cloud Shell.
Если вы предпочитаете выполнять справочные команды CLI локально, установите Azure CLI. Если вы работаете в Windows или macOS, Azure CLI можно запустить в контейнере Docker. Дополнительные сведения см. в статье Как запустить Azure CLI в контейнере Docker.
- Если вы используете локальную установку, выполните вход в Azure CLI с помощью команды az login. Чтобы выполнить аутентификацию, следуйте инструкциям в окне терминала. Сведения о других возможностях, доступных при входе, см. в статье Вход с помощью Azure CLI.
- Установите расширение Azure CLI при первом использовании, когда появится соответствующий запрос. Дополнительные сведения о расширениях см. в статье Использование расширений с Azure CLI.
- Выполните команду az version, чтобы узнать установленную версию и зависимые библиотеки. Чтобы обновиться до последней версии, выполните команду az upgrade.

Установка служб Azure

Для экспорта данных из приложения IoT Central вам потребуется кластер и база данных Azure Data Explorer. В этом кратком руководстве вы запускаете скрипт bash в Azure Cloud Shell для создания и настройки.

Этот скрипт выполняет перечисленные ниже действия.

Запрашивает вход в подписку Azure, чтобы он смог создать маркер носителя для проверки подлинности вызовов REST API.
Создает кластер и базу данных azure Data Обозреватель.
Создает управляемое удостоверение для приложения IoT Central.
Настраивает управляемое удостоверение с разрешением на доступ к базе данных Azure Обозреватель.
Добавляет таблицу в базу данных для хранения входящих данных телеметрии из IoT Central.

Выполните следующие команды, чтобы скачать скрипт в среду Azure Cloud Shell:

wget https://raw.githubusercontent.com/Azure-Samples/iot-central-docs-samples/main/quickstart-cde/createADX.sh
chmod u+x createADX.sh

Выполните следующую команду, чтобы запустить скрипт.

Замените CLUSTER_NAME уникальным именем кластера azure Data Обозреватель. Имя кластера может содержать только строчные буквы и цифры. Длина имени кластера должна составлять от 4 до 22 символов.
Замените CENTRAL_URL_PREFIX префикс URL-адреса, выбранный в первом кратком руководстве для приложения IoT Central.
При появлении запроса следуйте инструкциям для входа в учетную запись. Для входа в скрипт необходимо выполнить вход, так как он создает маркер носителя для проверки подлинности вызова REST API.

./createADX.sh CLUSTER_NAME CENTRAL_URL_PREFIX

Внимание

Этот скрипт может занять от 20 до 30 минут.

Запишите выходные данные azure data Обозреватель URL-адрес скриптом. Это значение понадобится позже в рамках этого краткого руководства.

Настройка экспорта данных

Чтобы настроить место назначения экспорта данных из IoT Central, сделайте следующее:

Перейдите на страницу Экспорт данных в приложении IoT Central.
Откройте вкладку Назначения и выберите Добавить назначение.
В качестве имени места назначения введите Azure Data Explorer. В качестве типа места назначения выберите Azure Data Explorer.
В поле URL-адрес кластера введите URL-адрес Azure Data Explorer, который вы записали ранее.
В поле Имя базы данных введите phonedata.
В окне Имя таблицы введите acceleration.
В авторизации выберите управляемое удостоверение, назначаемое системой.
Выберите Сохранить.

Чтобы настроить экспорт данных, сделайте следующее:

На странице Экспорт данных откройте вкладку Операции экспорта и выберите Добавить экспорт.
В качестве имени экспорта введите Phone accelerometer.
В качестве типа данных для экспорта выберите Данные телеметрии.
Добавьте два фильтра, используя сведения из следующей таблицы:

Имя. Оператор Значение

Шаблон устройства Равно IoT Plug and Play mobile

Sensors/Acceleration/X Exists Н/П

Убедитесь, что, если все условия имеют значение true, выбран параметр экспорта данных.
Добавьте в качестве места назначения Azure Data Explorer.

Имя.	Оператор	Значение
Шаблон устройства	Равно	IoT Plug and Play mobile
Sensors/Acceleration/X	Exists	Н/П

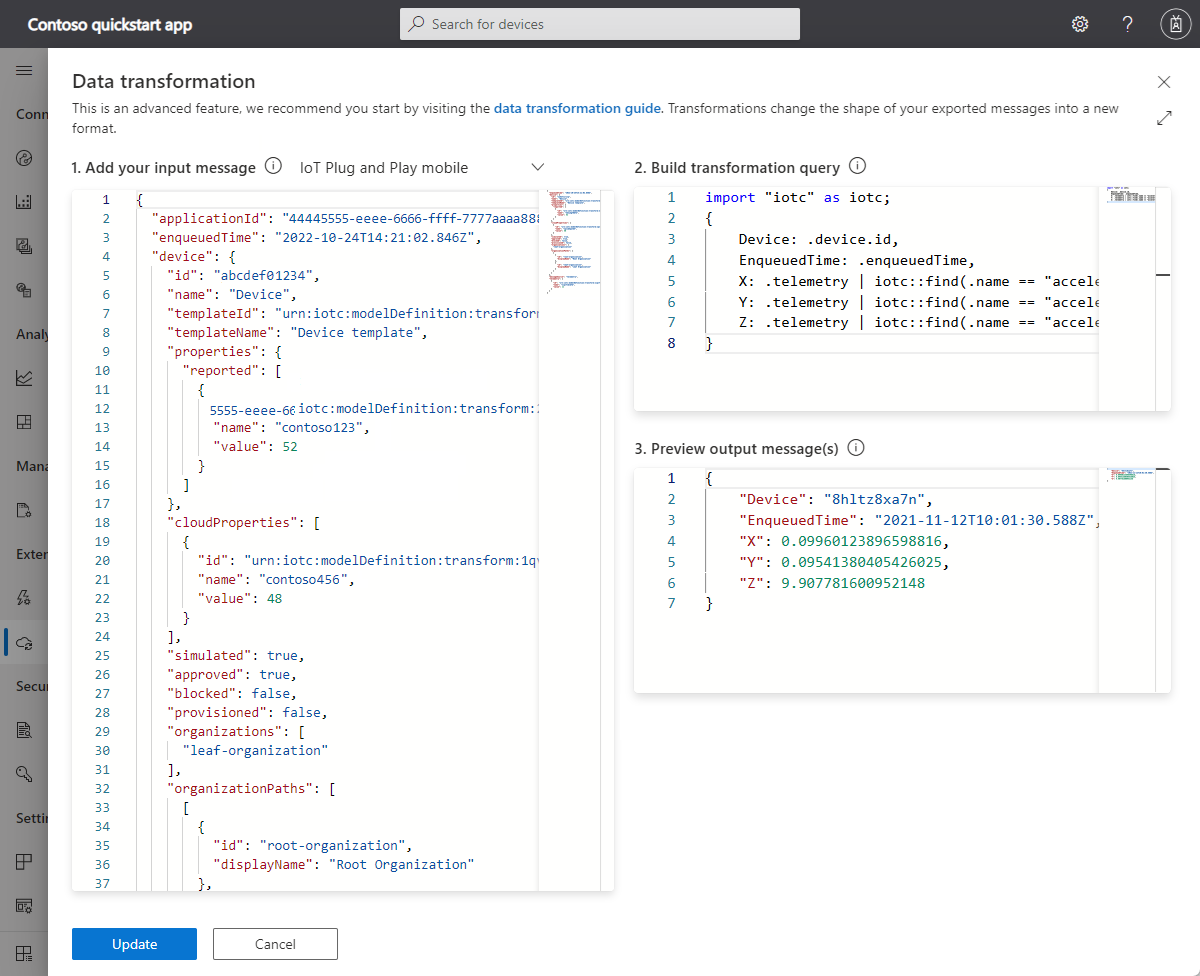

Добавьте преобразование данных к назначению. Добавьте в поле 2. Build transformation query (2. Создайте запрос на преобразование) на странице Преобразование данных следующий запрос:

import "iotc" as iotc;
{
    Device: .device.id,
    EnqueuedTime: .enqueuedTime,
    X: .telemetry | iotc::find(.name == "accelerometer").value.x,
    Y: .telemetry | iotc::find(.name == "accelerometer").value.y,
    Z: .telemetry | iotc::find(.name == "accelerometer").value.z
}

Чтобы узнать, как выполняется преобразование и экспериментировать с запросом, вставьте в 1 следующий пример сообщения телеметрии. Добавьте входное сообщение:

{
  "messageProperties": {},
  "device": {
    "id": "8hltz8xa7n",
    "properties": {
      "reported": []
    },
    "approved": true,
    "types": [],
    "name": "8hltz8xa7n",
    "simulated": false,
    "provisioned": true,
    "modules": [],
    "templateId": "urn:modelDefinition:vlcd3zvzdm:y425jkkpqzeu",
    "templateName": "IoT Plug and Play mobile",
    "organizations": [],
    "cloudProperties": [],
    "blocked": false
  },
  "component": "sensors",
  "applicationId": "00001111-aaaa-2222-bbbb-3333cccc4444",
  "messageSource": "telemetry",
  "telemetry": [
    {
      "id": "dtmi:azureiot:PhoneSensors:__accelerometer;1",
      "name": "accelerometer",
      "value": {
        "x": 0.09960123896598816,
        "y": 0.09541380405426025,
        "z": 9.907781600952148
      }
    }
  ],
  "enqueuedTime": "2021-11-12T10:01:30.588Z",
  "enrichments": {}
}

Сохраните преобразование. Затем сохраните определение экспорта данных.

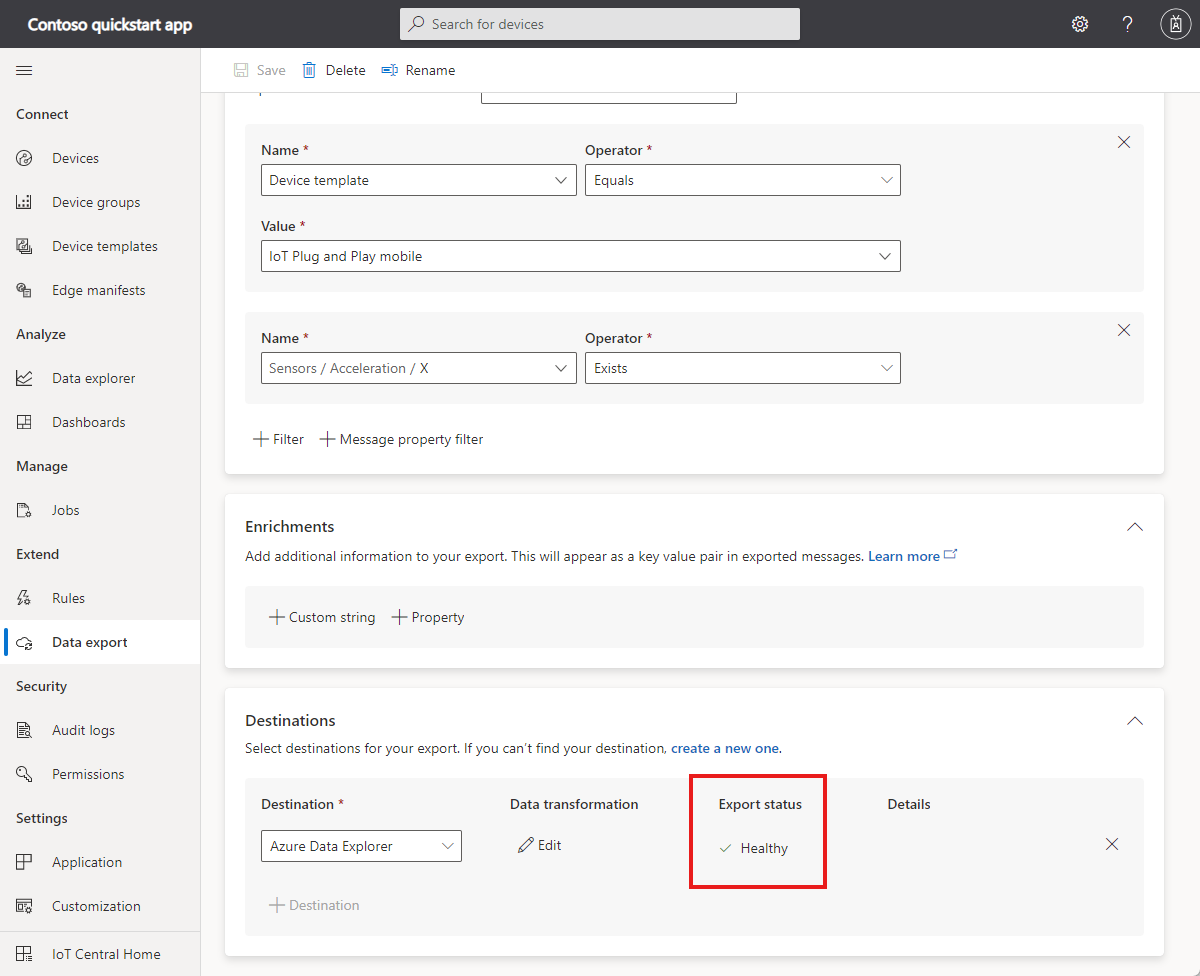

Подождите, пока для экспорта отобразится состояние Healthy (Работоспособное):

Запросы к экспортированным данным

Чтобы запросить экспортированные данные телеметрии, выполните следующие действия.

Используйте выходные данные URL-адреса данных Azure Обозреватель скриптом, который вы выполнили ранее, чтобы перейти в среду Обозреватель данных Azure.
Разверните узел кластера и выберите базу данных phonedata. Область окна запроса изменяетсяScope:yourclustername.eastus/phonedata.

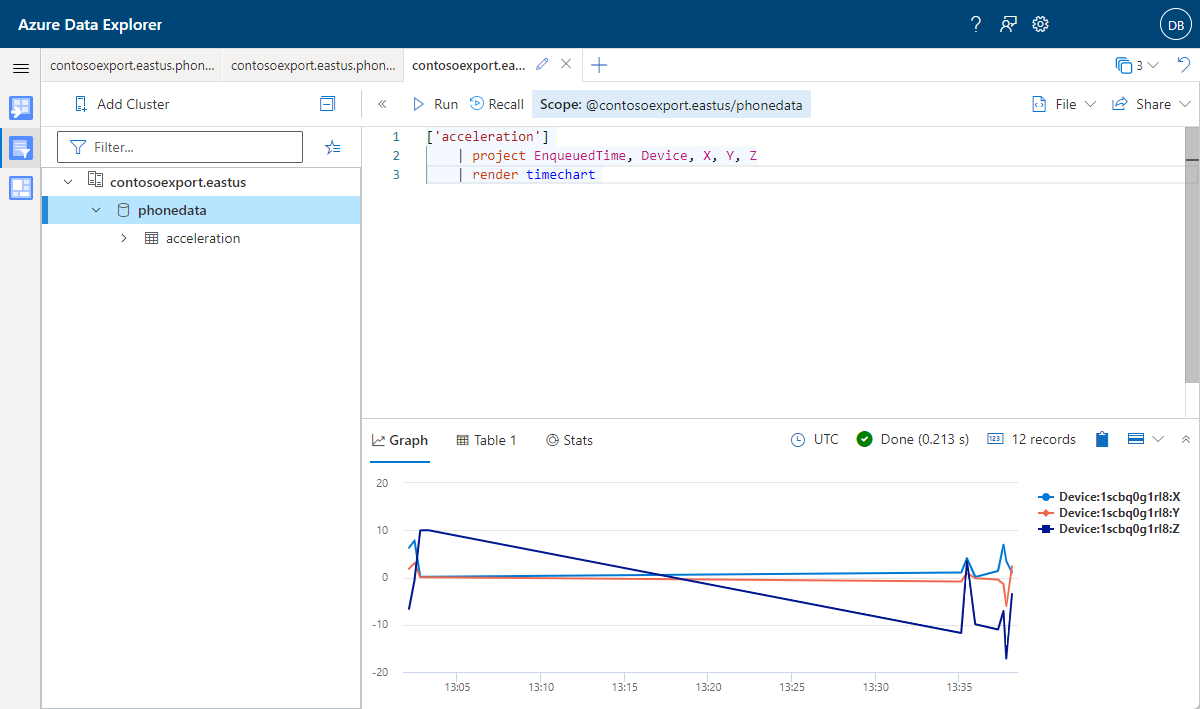

В Azure Data Explorer откройте новую вкладку и вставьте следующий запрос Kusto, а затем нажмите кнопку Выполнить, чтобы построить график телеметрии с акселерометра:

['acceleration']
    | project EnqueuedTime, Device, X, Y, Z
    | render timechart

Возможно, потребуется подождать несколько минут, чтобы собрать достаточно данных. Чтобы просмотреть изменения значений телеметрии, попробуйте сохранить телефон в разных ориентациях:

Очистка ресурсов

Если в дальнейшем вы не планируете работать с краткими руководствами и другими учебными материалами по IoT Central, можно удалить приложение IoT Central:

В приложении IoT Central перейдите к управлению приложениями>.
Щелкните элемент Удалить и подтвердите свое действие.

Чтобы удалить экземпляр Azure Data Обозреватель из подписки и избежать необходимости выставления счетов, удалите группу ресурсов IoTCentralExportData-rg из портал Azure или выполните следующую команду в Azure Cloud Shell:

az group delete --name IoTCentralExportData-rg

Следующий шаг

В этом кратком руководстве вы узнали, как настроить непрерывный экспорт данных из IoT Central в другую службу Azure.

Теперь, когда вы знаете, как экспортировать данные, рекомендуется выполнить такой следующий шаг:

Создание и подключение устройства.
