Руководство. Получение сообщений устройства с помощью Центр Интернета вещей Azure

Статья
11/16/2023

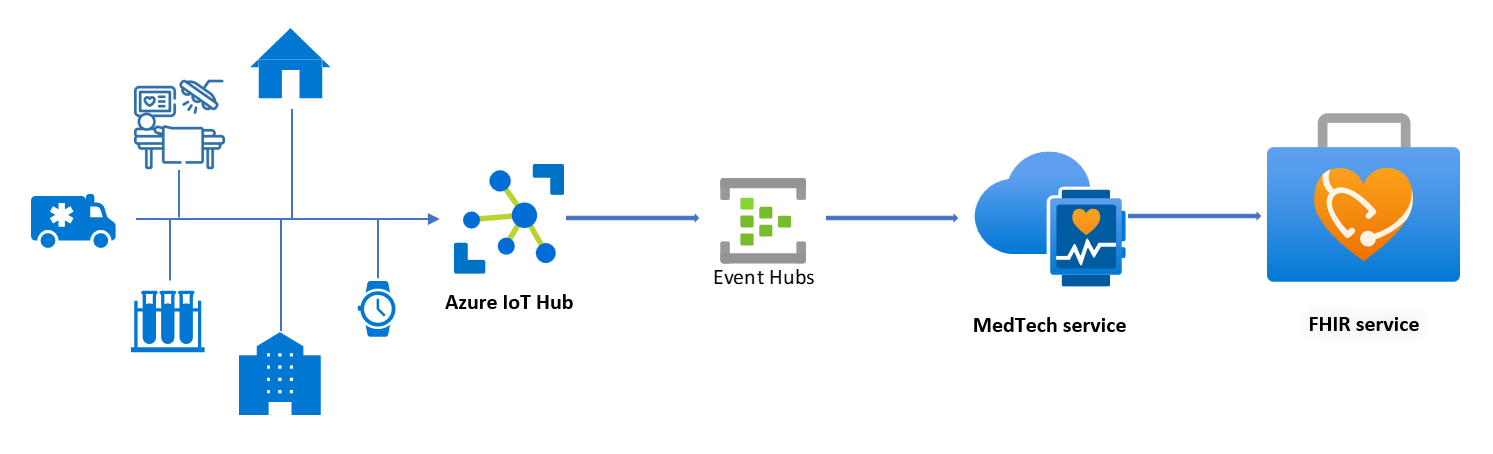

Служба MedTech может получать сообщения от устройств, которые вы создаете и управляете с помощью Центра Интернета вещей в Центр Интернета вещей Azure. В этом руководстве используется шаблон Azure Resource Manager (шаблон ARM) и кнопка "Развернуть в Azure " для развертывания службы MedTech. Шаблон также развертывает Центр Интернета вещей для создания устройств и управления ими, а также маршрутизации сообщений устройств в концентратор событий для службы MedTech для чтения и обработки. После обработки данных устройства ресурсы FHIR сохраняются в службе FHIR®, которая также включена в шаблон.

Совет

Сведения о преобразовании и сохранении данных устройства в службе FHIR в качестве ресурсов FHIR см. в разделе "Обзор этапов обработки данных устройства службы MedTech".

Из этого руководства вы узнаете, как:

Откройте шаблон ARM в портал Azure.
Настройте шаблон для развертывания.
Создайте устройство.
Отправьте тестовое сообщение.
Просмотрите метрики для тестового сообщения.

Совет

Дополнительные сведения о шаблонах ARM см. в статье "Что такое шаблоны ARM?"

Необходимые компоненты

Чтобы начать развертывание и завершить работу с руководством, необходимо иметь следующие предварительные требования:

Активная учетная запись подписки Azure. Если у вас нет подписки Azure, ознакомьтесь с руководством по принятию решений о подписке.
Назначения ролей владельца или участника и администратора доступа пользователей в подписке Azure. Общие сведения см. в статье Что такое управление доступом на основе ролей в Azure (Azure RBAC)?
Поставщики ресурсов Microsoft.HealthcareApis, Microsoft.EventHub и Microsoft.Devices, зарегистрированные в вашей подписке Azure. Дополнительные сведения см. в статье "Поставщики и типы ресурсов Azure".
Версия Visual Studio Code, установленная локально.
Средства Интернета вещей Azure, установленные в Visual Studio Code. Средства Интернета вещей Azure — это коллекция расширений, которые упрощают подключение к центрам Интернета вещей, созданию устройств и отправке сообщений. В этом руководстве вы используете расширение Центр Интернета вещей Azure в Visual Studio Code для подключения к развернутом центру Интернета вещей, созданию устройства и отправке тестового сообщения с устройства в Центр Интернета вещей.

Если у вас есть эти предварительные требования, вы можете настроить шаблон ARM с помощью кнопки "Развернуть в Azure ".

Просмотр шаблона ARM

Шаблон ARM, используемый для развертывания ресурсов в этом руководстве, доступен в шаблонах быстрого запуска Azure с помощью файла azuredeploy.json на GitHub.

Использование кнопки "Развернуть в Azure"

Чтобы начать развертывание в портал Azure, нажмите кнопку "Развернуть в Azure":

Настройка развертывания

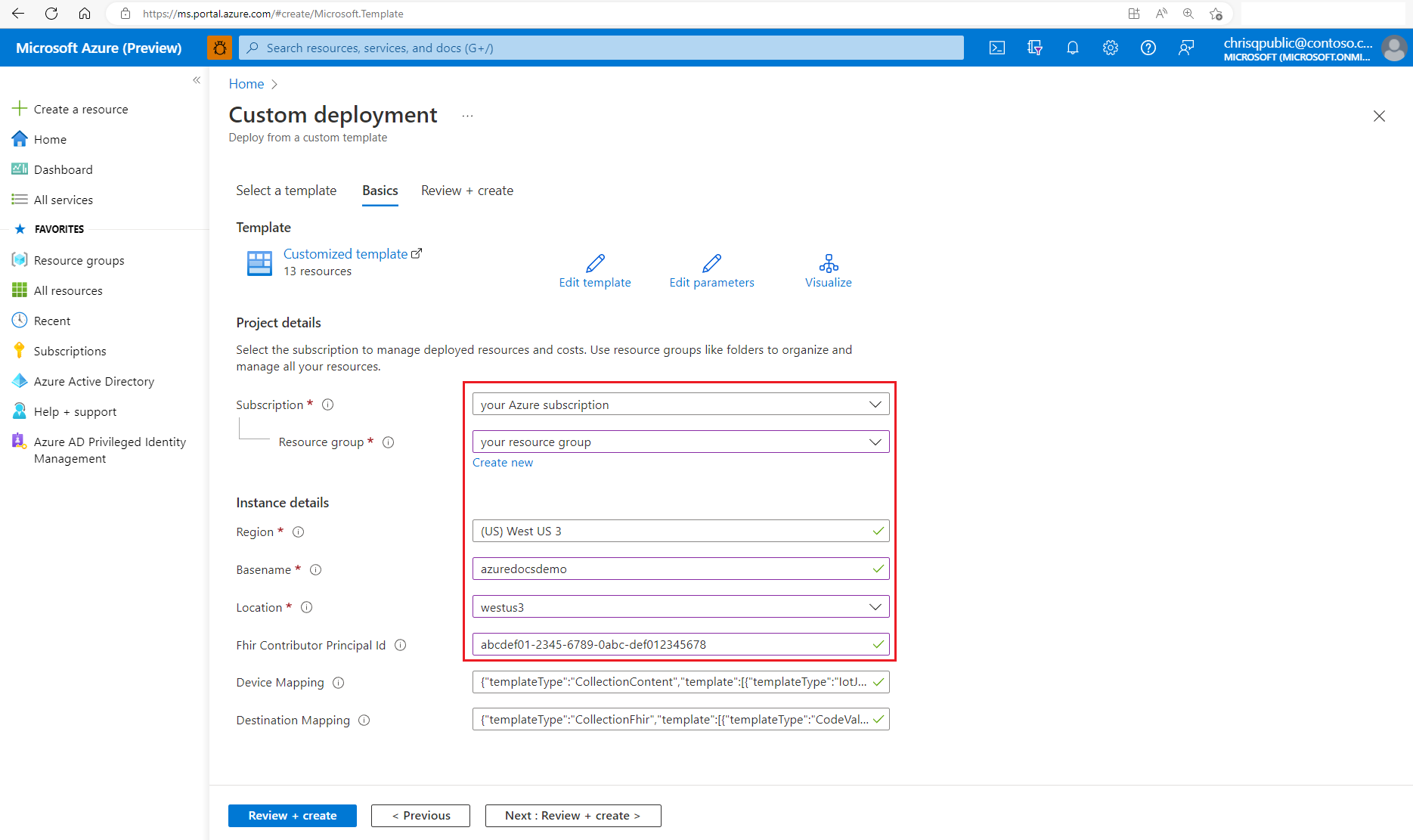

В портал Azure на вкладке "Основные сведения" шаблона быстрого запуска Azure выберите или введите следующие сведения для развертывания:
- Подписка: подписка Azure, используемая для развертывания.
- Группа ресурсов: существующая группа ресурсов или вы можете создать новую группу ресурсов.
- Регион: регион Azure группы ресурсов, используемой для развертывания. Автоматическое заполнение региона с помощью региона группы ресурсов.
- Basename: значение, добавленное к имени развернутых ресурсов и служб Azure. В примерах этого руководства используется имя базы данных azuredocsdemo. Вы можете выбрать собственное значение basename.
- Расположение. Поддерживаемый регион Azure для служб данных Работоспособности Azure (значение может совпадать с регионом, в который находится группа ресурсов). Список регионов Azure, где доступны службы данных работоспособности, см. в разделе "Продукты", доступные по регионам.
- Идентификатор участника Fhir (необязательно): идентификатор пользовательского объекта Microsoft Entra для предоставления разрешений на чтение и запись службы FHIR.

  Эту учетную запись можно использовать для предоставления доступа к службе FHIR для просмотра наблюдений FHIR, созданных в этом руководстве. Рекомендуется использовать собственный идентификатор объекта пользователя Microsoft Entra, чтобы получить доступ к сообщениям в службе FHIR. Если вы решили не использовать параметр идентификатора участника Fhir, снимите текстовое поле.

  Сведения о том, как получить идентификатор пользовательского объекта Microsoft Entra, см. в статье "Поиск идентификатора объекта пользователя". Идентификатор объекта пользователя, используемый в этом руководстве, является лишь примером. Если вы используете этот параметр, используйте собственный идентификатор объекта пользователя или идентификатор объекта другого пользователя, которому требуется получить доступ к службе FHIR.
- Сопоставление устройств. Оставьте значения по умолчанию для этого руководства.
- Сопоставление назначения. Оставьте значения по умолчанию для этого руководства.
Чтобы проверить конфигурацию, нажмите кнопку "Проверить и создать".
В разделе "Проверка и создание" проверьте состояние проверки шаблона. Если проверка выполнена успешно, шаблон отображает пройденную проверку. Если проверка завершается ошибкой, исправьте проблему, указанную в сообщении об ошибке, а затем нажмите кнопку "Проверить и создать еще раз".
После успешной проверки нажмите кнопку "Создать".
Через несколько минут портал Azure отображает сообщение о завершении развертывания.
Внимание

Если вы собираетесь разрешить доступ из нескольких служб к концентратору событий, необходимо, чтобы каждая служба имеет собственную группу потребителей концентратора событий.

Группы потребителей позволяют нескольким потребляющим приложениям иметь отдельное представление потока событий и читать поток независимо по своему темпу и с собственными смещениями. Дополнительные сведения см. в разделе "Группы потребителей".

Примеры:
- Две службы MedTech, обращающиеся к одному концентратору событий.
- Служба MedTech и приложение записи хранилища, обращающееся к тому же концентратору событий.

Просмотр развернутых ресурсов и разрешений на доступ

После завершения развертывания создаются следующие ресурсы и роли доступа:

Пространство имен Центров событий и концентратор событий. В этом развертывании концентратор событий называется devicedata.
- Группа потребителей концентратора событий. В этом развертывании группа потребителей называется $Default.
- роль отправителя данных Центры событий Azure. В этом развертывании роль отправителя называется devicedatasender и может использоваться для предоставления доступа к концентратору событий с помощью подписанного URL-адреса (SAS). Дополнительные сведения о авторизации доступа с помощью SAS см. в статье "Авторизация доступа к ресурсам Центров событий с помощью подписанных URL-адресов". Роль отправителя данных Центры событий Azure не используется в этом руководстве.
Центр Интернета вещей с маршрутизацией сообщений, настроенным для маршрутизации сообщений устройства в концентратор событий.
Управляемое удостоверение, назначаемое пользователем, которое предоставляет доступ из Центра Интернета вещей в концентратор событий. Управляемое удостоверение имеет роль Центры событий Azure отправителя данных в разделе управления доступом (IAM) концентратора событий.
Рабочая область служб работоспособности.
Служба FHIR служб данных работоспособности.
Служба Health Data Services MedTech с включенным управляемым удостоверением, назначаемого системой, и предоставила следующие роли доступа:
- Для концентратора событий роль доступа к приемнику данных Центры событий Azure назначается в разделе управления доступом (IAM) концентратора событий.
- Для службы FHIR роль доступа к записи данных FHIR назначается в разделе управления доступом (IAM) службы FHIR.
Соответствие и допустимые сопоставления служб MedTech и назначения FHIR. Для типа разрешения задано значение Create.

Внимание

В этом руководстве шаблон ARM настраивает службу MedTech для работы в режиме создания . Ресурс пациента и ресурс устройства создаются для каждого устройства, отправляющего данные в службу FHIR.

Дополнительные сведения о типах разрешения служб MedTech см. на вкладке "Настройка назначения".

Создание устройства и отправка тестового сообщения

После успешного развертывания ресурсов вы можете подключиться к центру Интернета вещей, создать устройство и отправить тестовое сообщение в Центр Интернета вещей. Выполнив следующие действия, служба MedTech может:

Прочитайте тестовое сообщение центра Интернета вещей из концентратора событий.
Преобразуйте тестовое сообщение в пять наблюдений FHIR.
Сохраните наблюдения FHIR в службе FHIR.

Выполните действия с помощью Visual Studio Code с расширением Центр Интернета вещей Azure:

Откройте Visual Studio Code с установленными средствами Интернета вещей Azure.

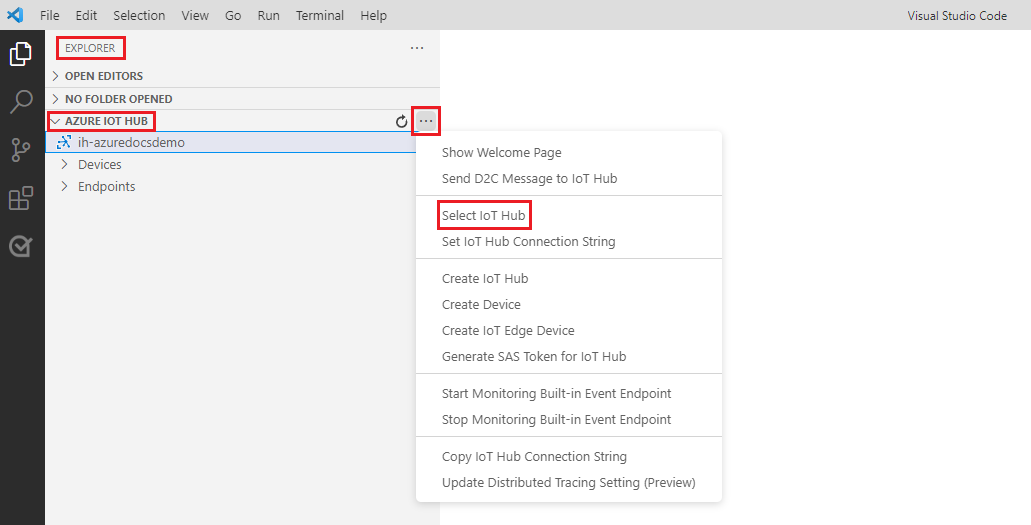

В обозревателе в разделе Центр Интернета вещей Azure выберите ..., а затем нажмите кнопку "Выбрать Центр Интернета вещей".
Выберите подписку Azure, в которой был подготовлен центр Интернета вещей.
Выберите нужный Центр Интернета вещей. Имя центра Интернета вещей — это базовое имя , предоставленное при подготовке ресурсов, префиксированных с помощью ih-. Пример имени концентратора — ih-azuredocsdemo.

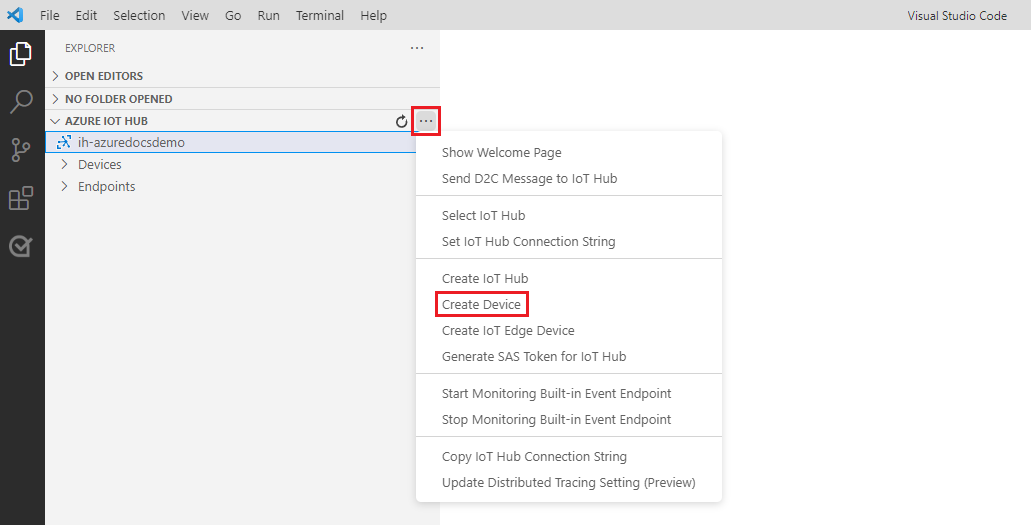

В обозревателе в Центр Интернета вещей Azure выберите ...и нажмите кнопку "Создать устройство". Примером имени устройства является iot-001.

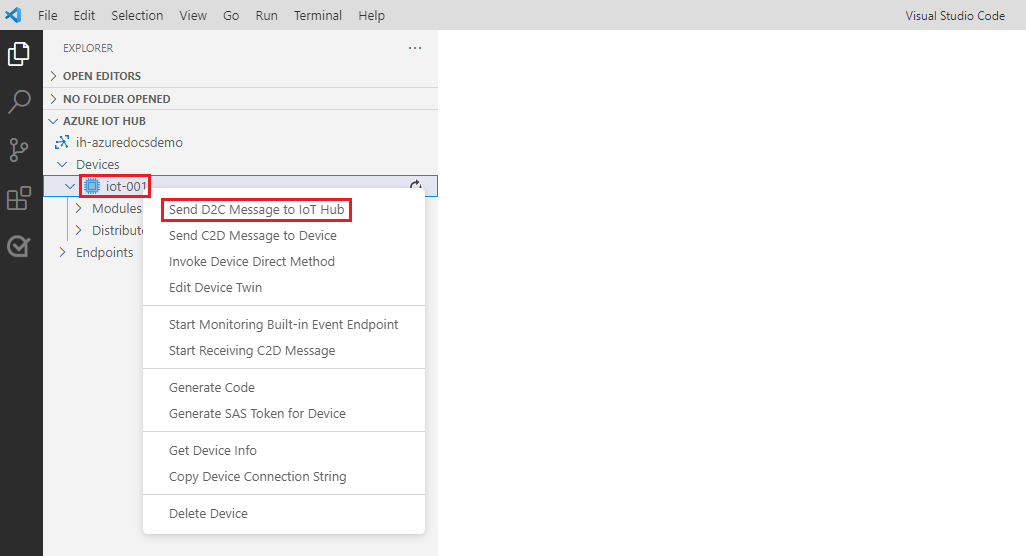

Чтобы отправить тестовое сообщение с устройства в Центр Интернета вещей, щелкните правой кнопкой мыши устройство и выберите "Отправить сообщение D2C" в Центр Интернета вещей.

Примечание.

В этом примере "устройство —облако" (D2C) — это центр Интернета вещей в Центр Интернета вещей Azure, который получает сообщение об устройстве. Центр Интернета вещей Azure поддерживает двустороннее взаимодействие. Чтобы настроить сценарий "облако — устройство" (C2D), выберите "Отправить сообщение C2D в облако устройства".

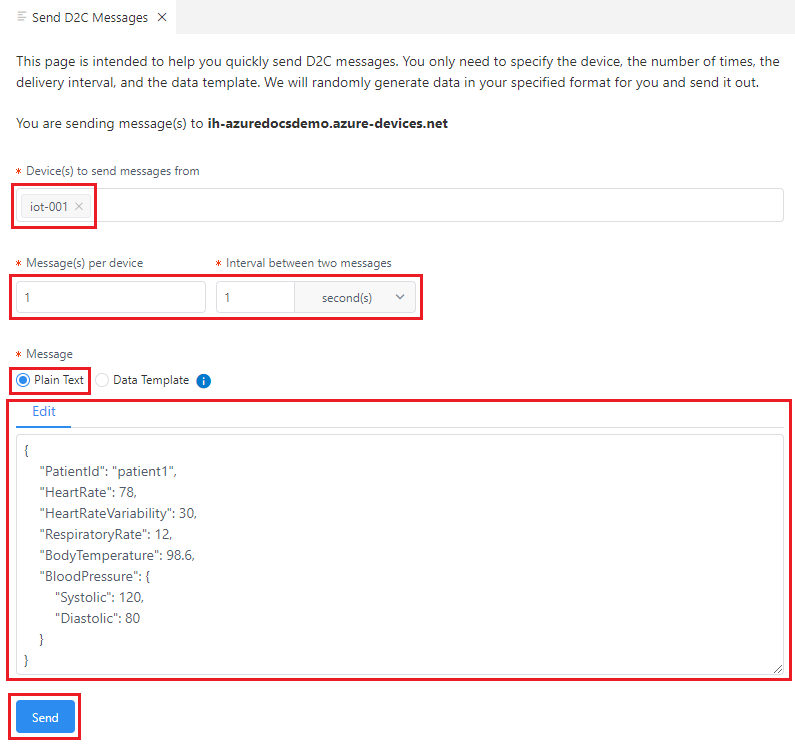

В поле "Отправить сообщения D2C" выберите или введите следующие значения:
- Устройства для отправки сообщений из: имя созданного устройства.
- Сообщения на устройство: 1.
- Интервал между двумя сообщениями: 1 секунды.
- Сообщение: обычный текст.
- Изменить: очистить любой существующий текст, а затем скопируйте и вставьте следующее тестовое сообщение JSON.

  Совет

  Можно использовать параметр "Копировать" в правом углу приведенного ниже тестового сообщения, а затем вставить его в окно "Изменить".
```
{
    "PatientId": "patient1",
    "HeartRate": 78,
    "RespiratoryRate": 12,
    "HeartRateVariability": 30,
    "BodyTemperature": 98.6,
    "BloodPressure": {
       "Systolic": 120,
       "Diastolic": 80
    }
}
```
Чтобы начать процесс отправки тестового сообщения в Центр Интернета вещей, нажмите кнопку "Отправить".

После выбора "Отправить" может потребоваться до пяти минут, чтобы ресурсы FHIR были доступны в службе FHIR.

Внимание

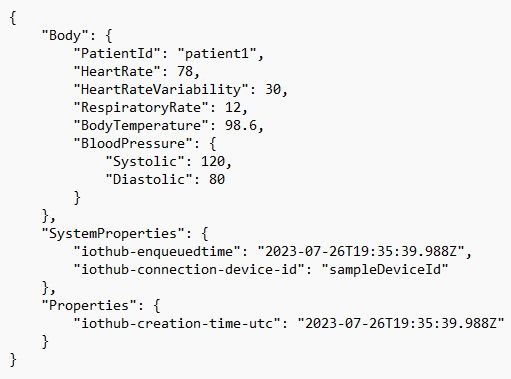

Чтобы избежать спуфинга устройства в сообщениях "устройство — облако" (D2C), Центр Интернета вещей Azure обогащает все сообщения устройства дополнительными свойствами перед маршрутизацией их в концентратор событий. Например: SystemProperties: iothub-connection-device-id и Properties: iothub-creation-time-utc. Дополнительные сведения см. в разделе о свойствах защиты от спуфинга и использовании шаблонов IotJsonPathContent с сопоставлением устройств службы MedTech.

Вы не хотите отправлять это сообщение об устройстве в центр Интернета вещей, так как обогащения будут дублироваться центром Интернета вещей и вызывать ошибку со службой MedTech. Это только пример обогащения сообщений устройства центром Интернета вещей.

Пример:

patientIdExpression требуется только для служб MedTech в режиме создания , однако, если используется поиск , ресурс устройства с соответствующим идентификатором устройства должен существовать в службе FHIR. В этом примере предполагается, что служба MedTech находится в режиме создания . Для этого учебника задан тип разрешения. Дополнительные сведения о свойствах назначения: создание и поиск см. на вкладке "Настройка назначения".

Проверка метрик из тестового сообщения

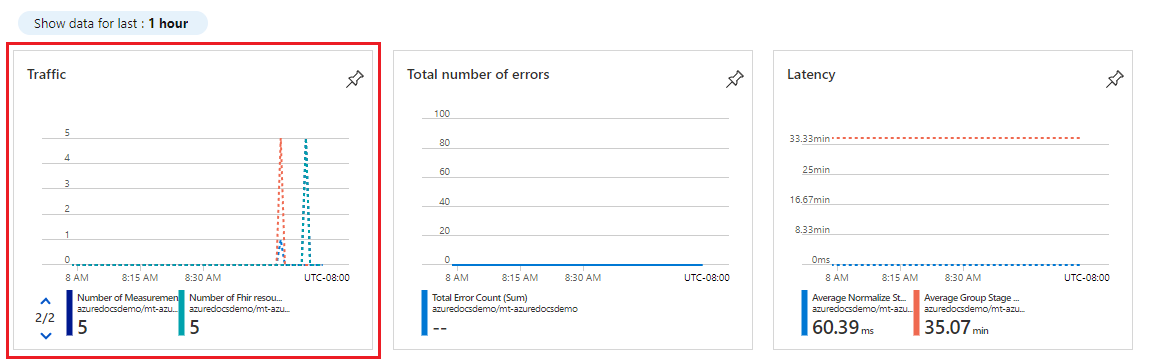

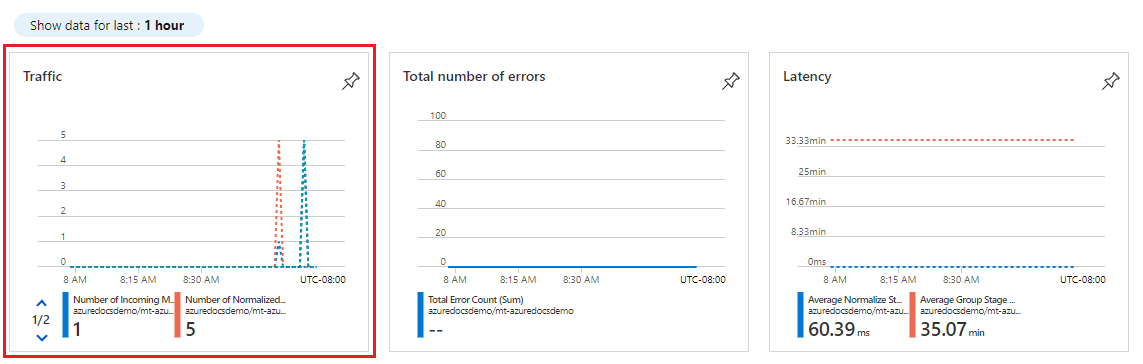

После успешной отправки тестового сообщения в Центр Интернета вещей теперь можно просмотреть метрики службы MedTech. Проверьте метрики, чтобы убедиться, что служба MedTech получила, сгруппирована, преобразована и сохранила тестовое сообщение в службе FHIR. Дополнительные сведения см. в разделе "Использование вкладок мониторинга и проверки работоспособности службы MedTech".

Для метрик службы MedTech можно увидеть, что служба MedTech выполнила следующие действия для тестового сообщения:

Количество входящих сообщений: получено входящее тестовое сообщение из концентратора событий.
Число нормализованных сообщений: создано пять нормализованных сообщений.
Количество измерений: создано пять измерений.
Количество ресурсов FHIR: создано пять ресурсов FHIR, которые сохраняются в службе FHIR.

Просмотр тестовых данных в службе FHIR

Если вы предоставили собственный идентификатор объекта пользователя Microsoft Entra в качестве необязательного значения для параметра идентификатора участника Fhir в шаблоне развертывания, вы можете запросить ресурсы FHIR в службе FHIR. Вы можете увидеть следующие ресурсы наблюдения FHIR в службе FHIR на основе тестового сообщения, отправленного в Центр Интернета вещей и обработанных службой MedTech:

HeartRate
RespiratoryRate
HeartRateVariability
BodyTemperature
BloodPressure

Сведения о том, как получить маркер доступа Microsoft Entra и просмотреть ресурсы FHIR в службе FHIR, см. в статье Access с помощью REST Client. Чтобы просмотреть ресурсы наблюдения FHIR, созданные тестовым сообщением, необходимо использовать следующие значения GET : {{fhirurl}}/Observation
