Подключение Azure Front Door Premium к azure Управление API с помощью Приватный канал (предварительная версия)

В этой статье описаны инструкции по настройке Azure Front Door Premium для частного подключения к источнику Azure Управление API с помощью Приватный канал Azure.

Необходимые компоненты

Примечание.

Мы рекомендуем использовать модуль Azure Az PowerShell для взаимодействия с Azure. Чтобы начать работу, см. статью Установка Azure PowerShell. Дополнительные сведения см. в статье Перенос Azure PowerShell с AzureRM на Az.

Azure Cloud Shell

В Azure есть Azure Cloud Shell, интерактивная оболочка среды, с которой можно работать в браузере. Для работы со службами Azure можно использовать Bash или PowerShell с Cloud Shell. Для запуска кода из этой статьи можно использовать предварительно установленные команды Cloud Shell. Ничего дополнительного в локальной среде устанавливать не нужно.

Начало работы с Azure Cloud Shell

Вариант Пример и ссылка
Нажмите кнопку Попробовать в правом верхнем углу блока кода или команд. При нажатии кнопки Попробовать код или команда не копируется в Cloud Shell автоматически. Снимок экрана: пример открытия Azure Cloud Shell с помощью кнопки
Чтобы открыть Cloud Shell в браузере, перейдите по адресу https://shell.azure.com или нажмите кнопку Запуск Cloud Shell. Кнопка запуска Azure Cloud Shell.
Нажмите кнопку Cloud Shell в строке меню в правом верхнем углу окна портала Azure. Снимок экрана: кнопка

Чтобы использовать Azure Cloud Shell, выполните следующие действия:

  1. Запустите Cloud Shell.

  2. Нажмите кнопку Копировать в блоке кода (или блоке команд), чтобы скопировать код или команду.

  3. Вставьте код или команду в окно сеанса Cloud Shell, нажав клавиши CTRL+SHIFT+V в Windows и Linux или CMD+SHIFT+V в macOS.

  4. Нажмите клавишу ВВОД, чтобы запустить код или команду.

Создание группы источников и добавление экземпляра Управление API в качестве источника

  1. Используйте New-AzFrontDoorCdnOriginGroupHealthProbeSettingObject для создания объекта в памяти для хранения параметров пробы работоспособности.

    $healthProbeSetting = New-AzFrontDoorCdnOriginGroupHealthProbeSettingObject `
        -ProbeIntervalInSecond 60 `
        -ProbePath "/" `
        -ProbeRequestType GET `
        -ProbeProtocol Http

  2. Используйте New-AzFrontDoorCdnOriginGroupLoadBalancingSettingObject , чтобы создать объект в памяти для хранения параметров балансировки нагрузки.

    $loadBalancingSetting = New-AzFrontDoorCdnOriginGroupLoadBalancingSettingObject `
        -AdditionalLatencyInMillisecond 50 `
        -SampleSize 4 `
        -SuccessfulSamplesRequired 3

  3. Запустите New-AzFrontDoorCdnOriginGroup, чтобы создать группу источников, содержащую экземпляр Управление API.

    $origingroup = New-AzFrontDoorCdnOriginGroup `
        -OriginGroupName myOriginGroup `
        -ProfileName myFrontDoorProfile `
        -ResourceGroupName myResourceGroup `
        -HealthProbeSetting $healthProbeSetting `
        -LoadBalancingSetting $loadBalancingSetting

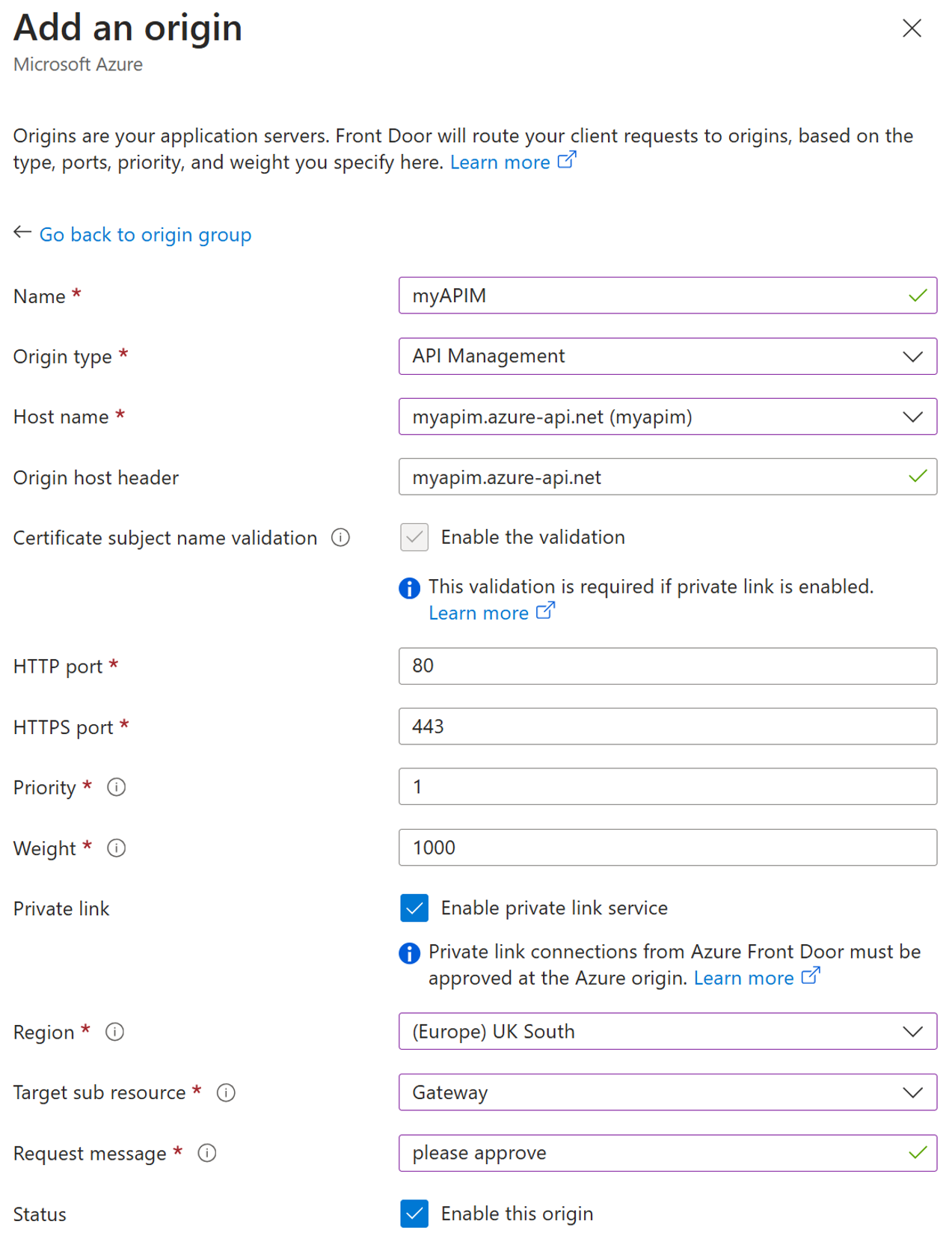

  4. Используйте команду New-AzFrontDoorCdnOrigin, чтобы добавить экземпляр Управление API в группу источников.

    New-AzFrontDoorCdnOrigin `
        -OriginGroupName myOriginGroup `
        -OriginName myAPIMOrigin `
        -ProfileName myFrontDoorProfile `
        -ResourceGroupName myResourceGroup `
        -HostName myapim.azure-api.net `
        -HttpPort 80 `
        -HttpsPort 443 `
        -OriginHostHeader myapim.azure-api.net `
        -Priority 1 `
        -PrivateLinkId /subscriptions/aaaa0a0a-bb1b-cc2c-dd3d-eeeeee4e4e4e/resourceGroups/myResourceGroup/providers/Microsoft.ApiManagement/service/myAPIM `
        -SharedPrivateLinkResourceGroupId Gateway `
        -SharedPrivateLinkResourcePrivateLinkLocation CentralUS `
        -SharedPrivateLinkResourceRequestMessage 'Azure Front Door private connectivity request' `
        -Weight 1000 `

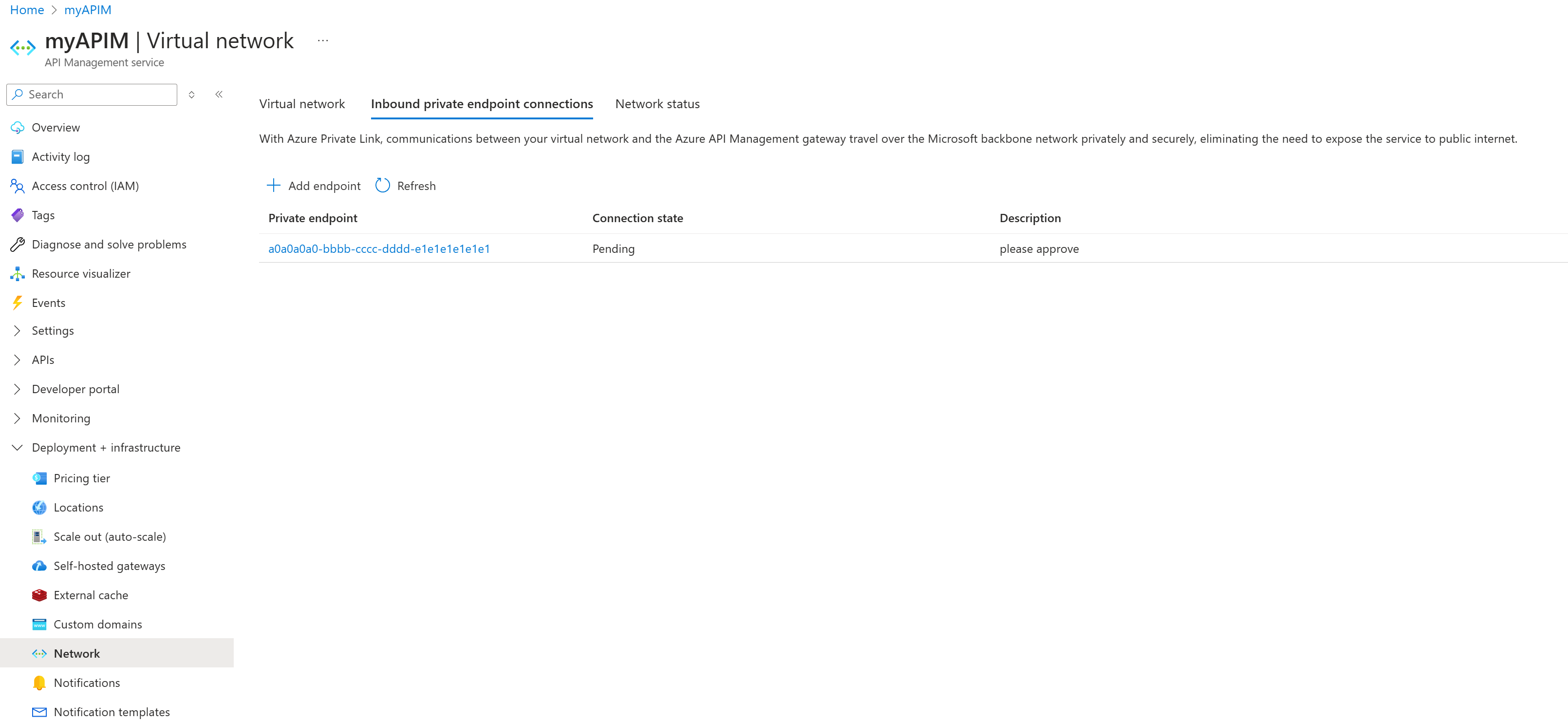

Утверждение частной конечной точки

  1. Запустите Get-AzPrivateEndpointConnection , чтобы получить имя подключения для подключения частной конечной точки, для которого требуется утверждение.

    $PrivateEndpoint = Get-AzPrivateEndpointConnection -ResourceGroupName myResourceGroup -ServiceName myAPIM -PrivateLinkResourceType Microsoft.ApiManagement/service

  2. Выполните команду Утверждайте AzPrivateEndpointConnection , чтобы утвердить сведения о подключении к частной конечной точке. Используйте значение Name из выходных данных на предыдущем шаге для утверждения соединения.

    Get-AzPrivateEndpointConnection -Name $PrivateEndpoint.Name -ResourceGroupName myResourceGroup -ServiceName myAPIM -PrivateLinkResourceType Microsoft.ApiManagement/service


Завершение установки Azure Front Door

Используйте команду New-AzFrontDoorCdnRoute, чтобы создать маршрут, который сопоставляет конечную точку с группой источников. Этот маршрут перенаправляет запросы от конечной точки в группу источников.

# Create a route to map the endpoint to the origin group

$Route = New-AzFrontDoorCdnRoute `
    -EndpointName myFrontDoorEndpoint `
    -Name myRoute `
    -ProfileName myFrontDoorProfile `
    -ResourceGroupName myResourceGroup `
    -ForwardingProtocol MatchRequest `
    -HttpsRedirect Enabled `
    -LinkToDefaultDomain Enabled `
    -OriginGroupId $origingroup.Id `
    -SupportedProtocol Http,Https

Профиль Azure Front Door теперь полностью работает после завершения последнего шага.

Необходимые компоненты

  • Используйте среду Bash в Azure Cloud Shell. Дополнительные сведения см . в кратком руководстве по Bash в Azure Cloud Shell.

  • Если вы предпочитаете выполнять справочные команды CLI локально, установите Azure CLI. Если вы работаете в Windows или macOS, Azure CLI можно запустить в контейнере Docker. Дополнительные сведения см. в статье Как запустить Azure CLI в контейнере Docker.

    • Если вы используете локальную установку, выполните вход в Azure CLI с помощью команды az login. Чтобы выполнить аутентификацию, следуйте инструкциям в окне терминала. Сведения о других возможностях, доступных при входе, см. в статье Вход с помощью Azure CLI.

    • Установите расширение Azure CLI при первом использовании, когда появится соответствующий запрос. Дополнительные сведения о расширениях см. в статье Использование расширений с Azure CLI.

    • Выполните команду az version, чтобы узнать установленную версию и зависимые библиотеки. Чтобы обновиться до последней версии, выполните команду az upgrade.

Создание группы источников и добавление экземпляра Управление API в качестве источника

  1. Выполните команду az afd origin-group create , чтобы создать группу источников.

    az afd origin-group create \
        --resource-group myResourceGroup \
        --origin-group-name myOriginGroup \
        --profile-name myFrontDoorProfile \
        --probe-request-type GET \
        --probe-protocol Http \
        --probe-interval-in-seconds 60 \
        --probe-path / \
        --sample-size 4 \
        --successful-samples-required 3 \
        --additional-latency-in-milliseconds 50

  2. Запустите az afd origin create, чтобы добавить экземпляр Управление API в качестве источника в группу источников.

    az afd origin create \
        --enabled-state Enabled \
        --resource-group myResourceGroup \
        --origin-group-name myOriginGroup \
        --origin-name myAPIMOrigin \
        --profile-name myFrontDoorProfile \
        --host-name myapim.azure-api.net \
        --origin-host-header myapim.azure-api.net \
        --http-port 80  \
        --https-port 443 \
        --priority 1 \
        --weight 500 \
        --enable-private-link true \
        --private-link-location centralus \
        --private-link-request-message 'Azure Front Door private connectivity request.' \
        --private-link-resource /subscriptions/aaaa0a0a-bb1b-cc2c-dd3d-eeeeee4e4e4e/resourceGroups/myResourceGroup/providers/Microsoft.ApiManagement/service/myAPIM \
        --private-link-sub-resource-type Gateway


Утверждение подключения частной конечной точки

  1. Запустите az network private-endpoint-connection list , чтобы получить имя подключения частной конечной точки, которое требует утверждения.

    az network private-endpoint-connection list --name myAPIM --resource-group myResourceGroup --type Microsoft.ApiManagement/service

  2. Запустите az network private-endpoint-connection, чтобы утвердить подключение частной конечной точки, используя имя предыдущего шага.

    az network private-endpoint-connection approve --id /subscriptions/aaaa0a0a-bb1b-cc2c-dd3d-eeeeee4e4e4e/resourceGroups/myResourceGroup/providers/Microsoft.ApiManagement/service/myAPIM/privateEndpointConnections/aaaaaaaa-0000-1111-2222-bbbbbbbbbbbb


Завершение установки Azure Front Door

Выполните az afd route create , чтобы создать маршрут, который сопоставляет конечную точку с группой источника. Этот маршрут перенаправляет запросы от конечной точки в группу источников.

az afd route create \
    --resource-group myResourceGroup \
    --profile-name myFrontDoorProfile \
    --endpoint-name myFrontDoorEndpoint \
    --forwarding-protocol MatchRequest \
    --route-name myRoute \
    --https-redirect Enabled \
    --origin-group myOriginGroup \
    --supported-protocols Http Https \
    --link-to-default-domain Enabled

Профиль Azure Front Door теперь полностью работает после завершения последнего шага.
