Настройте диаграмму для виджета рабочих элементов
Azure DevOps Services | Azure DevOps Server 2022 — Azure DevOps Server 2019
Мини-приложение "Диаграмма для рабочих элементов " позволяет выбрать любой запрос с неструктурированным списком и настроить его для поддержки любого из поддерживаемых типов диаграмм. Действия по настройке этого мини-приложения очень похожи на те, которые вы принимаете для настройки диаграммы на основе запросов.
Чтобы просмотреть диаграмму на дашборде, вы можете начать со страницы
Единственная задача, которую можно выполнить в мини-приложении "Диаграмма для рабочих элементов", которую нельзя сделать на >, — это группировка рабочих элементов по тегам. Эта функция поддерживается для Azure DevOps server 2022 и более поздних версий.
Предварительные условия
Примечание.
Пользователи с доступом заинтересованных лиц для общедоступного проекта имеют полный доступ к функциям диаграммы запросов, как и пользователи с базовым доступом. Для получения дополнительной информации см. руководство по быстрому доступу для заинтересованных сторон.
| Категория | Требования |
|---|---|
| Доступ | участник проекта с по крайней мере базовым доступом. Пользователи с доступом заинтересованных лиц не могут просматривать или создавать диаграммы на странице "Запросы". Они могут просматривать диаграммы, добавленные на панель мониторинга группы. Для получения дополнительной информации см. руководство по быстрому доступу для заинтересованных сторон. |
| Права доступа | — По умолчанию пользователи с доступом как минимум Basic могут создавать диаграммы. Пользователи с доступом заинтересованных лиц не могут просматривать или создавать диаграммы на странице "Запросы", однако они могут просматривать диаграммы, добавленные на панель мониторинга группы. Для получения дополнительной информации см. руководство по быстрому доступу для заинтересованных сторон. — Чтобы сохранить запрос в папку Общие запросы: У вас должны быть разрешения на сохранение запросов в этой папке. Дополнительные сведения см. в разделе "Настройка разрешений для запросов и папок запросов". — Чтобы добавить виджет на панель мониторинга команды: быть членом команды или группы безопасности администраторов проектов . — Чтобы добавить мини-приложение на панель управления проектом: создатель панели управления или обладатель разрешений на редактирование панели управления или член группы безопасности администраторов проектов. — Чтобы просмотреть виджет на основе запросов, добавленный на панель мониторинга: права на чтение основного запроса. Если это разрешение запрещено, мини-приложение отображает сообщение Не удалось загрузить. |
| Запросы | — Только запросы с неструктурированным списком поддерживают диаграммы. — Чтобы добавить диаграмму на панель мониторинга: сохраните запрос в папку общих запросов. Для этого необходимо получить разрешения для сохранения запросов в папке. |
Дополнительные сведения о разрешениях панели мониторинга см. в разделе "Настройка разрешений панели мониторинга".
Определение и сохранение запроса с неструктурированным списком
В мини-приложении "Диаграмма для рабочих элементов" выберите запрос, содержащий рабочие элементы, которые нужны для построения диаграммы. При создании запроса для поддержки диаграммы следуйте рекомендациям, приведенным в разделе "Создание запроса с неструктурированным списком".
Совет
Если вы начинаете настраивать мини-приложение диаграммы для рабочих элементов , а затем добавляете нужный запрос, необходимо обновить страницу браузера панели мониторинга, чтобы выбрать только что добавленный запрос.
Создать панель мониторинга
Перед добавлением мини-приложения на панель мониторинга необходимо сначала добавить панель мониторинга в проект. Дополнительные сведения см. в статье "Добавление, переименование и удаление панелей мониторинга".
Добавление мини-приложения "Диаграмма для рабочих элементов" на панель мониторинга
На веб-портале откройте панель мониторинга, к которой нужно добавить диаграмму.
Чтобы добавить мини-приложения на панель мониторинга, нажмите кнопку
"Изменить ", чтобы открыть каталог мини-приложений.Примечание.
Если вы не видите
параметр "Изменить", необходимо получить разрешения на изменение панели мониторинга.Выберите мини-приложение "Диаграмма для рабочих элементов ", а затем нажмите кнопку "Добавить " или перетащите ее на панель мониторинга.
Чтобы настроить мини-приложение, выберите дополнительные действия мини-приложения
и выберите
параметр "Настройка".

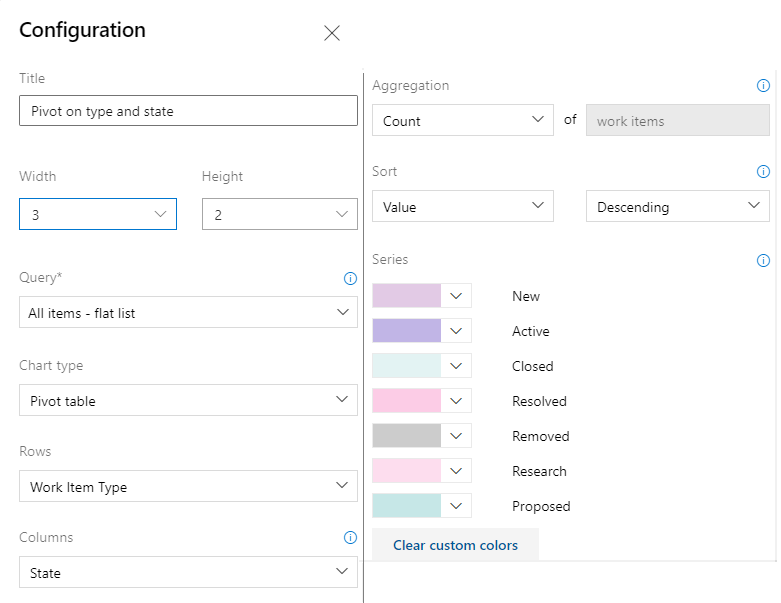

Откроется диалоговое окно "Конфигурация".
Введите заголовок, выберите ширину и высоту, а затем выберите запрос с неструктурированным списком, на котором основана диаграмма. Затем выберите тип диаграммы.
Присвойте диаграмме заголовок, выберите запрос неструктурированного списка, на котором основана диаграмма, и выберите тип диаграммы.
На основе типа диаграммы укажите значения остальных полей. Измените цвет диаграммы, просто выбрав другой цвет из показанных. Дополнительные рекомендации по выбору и настройке определенных типов диаграмм см. в разделе Отслеживание хода выполнения с помощью диаграмм на основе запросов по состоянию и тренду.
После сохранения изменений на панели мониторинга появится новая диаграмма.
Совет
Если диаграмма не отображает все нужные строки или столбцы, попробуйте изменить ширину диаграммы и высоту. Сводные таблицы и другие виды диаграмм будут отображать больше данных на основе предоставленной области на панели.
Перетащите плитку в любое место на панели мониторинга, чтобы поместить ее в нужное место.
После завершения изменений нажмите кнопку "Готово редактирование" , чтобы выйти из режима редактирования панели мониторинга.
Диаграмма группирования по тегам
Примечание.
Вы не можете сгруппировать диаграмму на основе запросов по тегам, однако можно сгруппировать мини-приложение Диаграммы для рабочих элементов по тегам, добавляемым на панель мониторинга.
Чтобы сгруппировать диаграмму по тегам, выполните те же действия, которые приведены в предыдущем разделе. Убедитесь, что запрос с неструктурированным списком содержит теги в предложении запроса или в качестве параметра столбца. Затем выберите Теги в поле Группировать по. Чтобы отфильтровать диаграмму, чтобы отобразить только некоторые теги, выберите переключатель "Выбранные теги ", а затем выберите теги, которые нужно отобразить.
Дополнительные сведения об использовании тегов см. в разделе "Добавление тегов в рабочие элементы".
