Создать панель мониторинга

  • Статья

Узнайте, как использовать пользовательский интерфейс панели мониторинга AI/BI для создания и совместного использования аналитических сведений. Сведения о функциях панели мониторинга см. в разделе "Панели мониторинга".

В этом руководстве показано, как создать и предоставить общий доступ к следующей панели мониторинга:

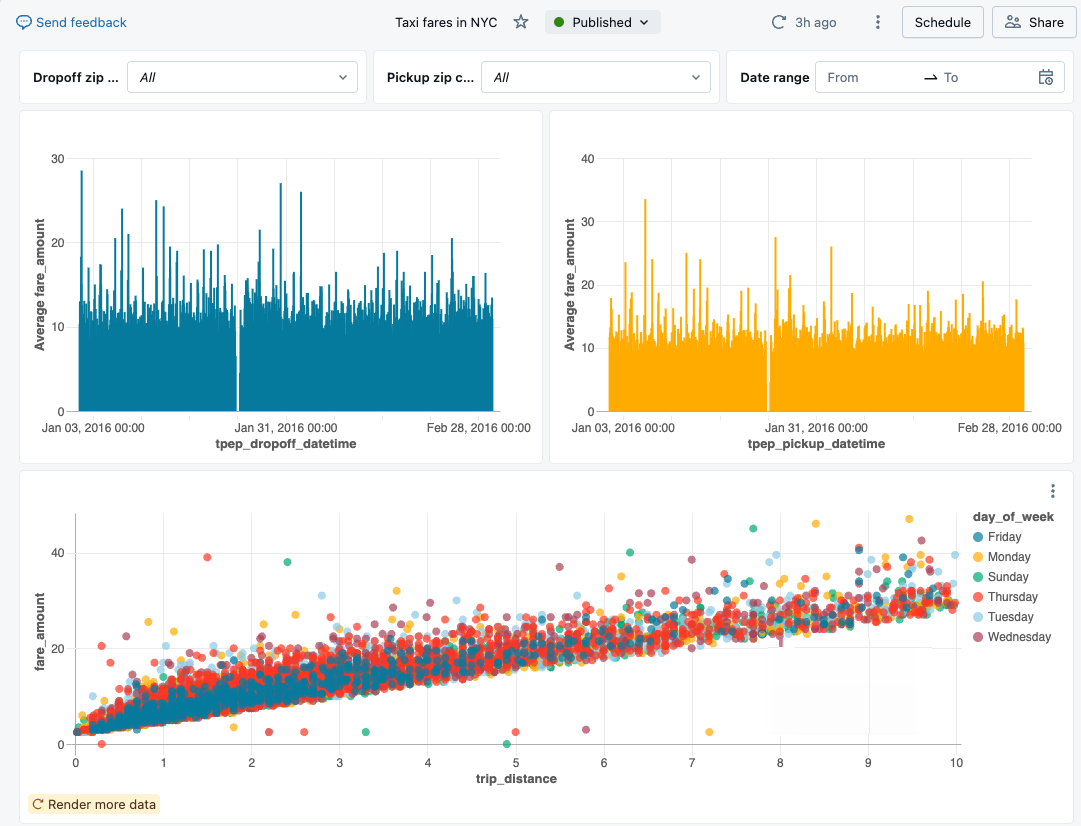

Опубликованная панель мониторинга, настроенная с помощью шагов, описанных в этом руководстве.

Требования

  • Вы вошли в рабочую область Azure Databricks.
  • У вас есть право НА SQL в этой рабочей области.
  • У вас есть по крайней мере ВОЗМОЖНОСТЬ ИСПОЛЬЗОВАТЬ доступ к одному или нескольким хранилищам SQL.

Шаг 1. Создать панель мониторинга

Нажмите кнопку Значок "Создать" на боковой панели и выберите "Панель мониторинга".

По умолчанию новая панель мониторинга автоматически называется меткой времени создания и хранится в каталоге /Workspace/Users/<username> .

Примечание.

Вы также можете создать новую панель мониторинга на странице списка панелей мониторинга или кнопку кнопку Добавить "Добавить" в меню "Рабочая область".

Шаг 2. Определение наборов данных

Вкладка "Холст" предназначена для создания и редактирования мини-приложений, таких как визуализации, текстовые поля и фильтры. Вкладка "Данные" предназначена для определения базовых наборов данных, используемых на панели мониторинга.

Примечание.

Все пользователи могут создавать запросы SQL для определения набора данных. Пользователи в рабочих областях с поддержкой каталога Unity могут вместо этого выбрать таблицу каталога Unity или просмотреть как набор данных.

  1. Перейдите на вкладку Данные .

  2. Вставьте следующий запрос в редактор. Затем нажмите кнопку "Выполнить" , чтобы вернуть коллекцию записей.

     SELECT
  T.tpep_pickup_datetime,
  T.tpep_dropoff_datetime,
  T.fare_amount,
  T.pickup_zip,
  T.dropoff_zip,
  T.trip_distance,
  T.weekday,
  CASE
    WHEN T.weekday = 1 THEN 'Sunday'
    WHEN T.weekday = 2 THEN 'Monday'
    WHEN T.weekday = 3 THEN 'Tuesday'
    WHEN T.weekday = 4 THEN 'Wednesday'
    WHEN T.weekday = 5 THEN 'Thursday'
    WHEN T.weekday = 6 THEN 'Friday'
    WHEN T.weekday = 7 THEN 'Saturday'
    ELSE 'N/A'
  END AS day_of_week
FROM
  (
    SELECT
      dayofweek(tpep_pickup_datetime) as weekday,
      *
    FROM
      `samples`.`nyctaxi`.`trips`
    WHERE
      trip_distance > 0
      AND trip_distance < 10
      AND fare_amount > 0
      AND fare_amount < 50
  ) T
ORDER BY
  T.weekday

  3. Проверьте результаты. Возвращенные записи отображаются в редакторе после завершения выполнения запроса.

  4. Измените имя запроса. Только что определенный набор данных автоматически сохранен с именем без имени без имени. Дважды щелкните заголовок, чтобы переименовать данные Taxicab.

Примечание.

Этот запрос обращается к данным из каталога примеров в Azure Databricks. Таблица содержит общедоступные данные о налогообложении из Нью-йорка в 2016 году. Результаты запроса ограничены допустимыми поездками, которые находятся в возрасте до 10 миль и стоят менее чем на пятьдесят долларов.

Шаг 3. Создание и размещение визуализации

Чтобы создать первую визуализацию, выполните следующие действия.

  1. Щелкните вкладку "Холст ".

  2. Нажмите кнопку Значок создания "Создать визуализацию", чтобы создать мини-приложение визуализации и поместить ее на холст.

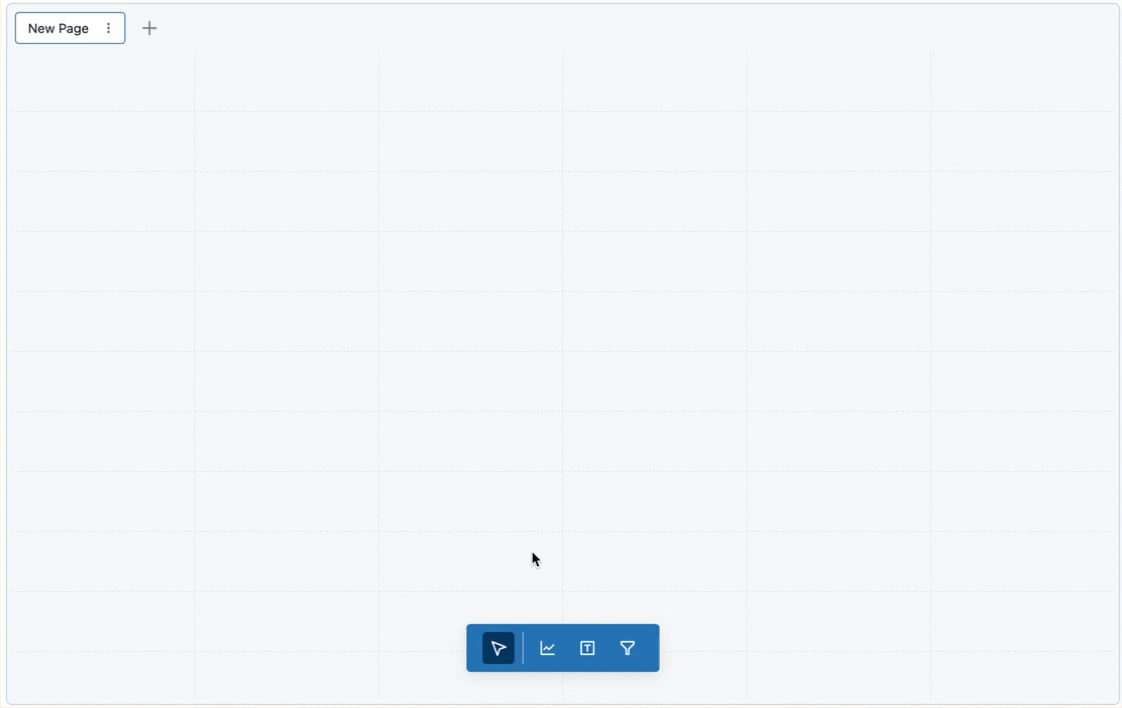

    Визуализация перемещается с панели управления холста на сетку холста

Шаг 4. Настройка визуализации

При выборе мини-приложения визуализации можно использовать панель конфигурации справа от экрана для отображения данных. Как показано на следующем рисунке, был определен только один набор данных, и он выбирается автоматически.

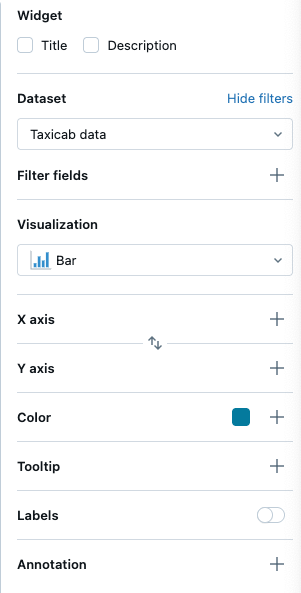

Панель конфигурации для визуализации

Настройка оси X

  1. При необходимости выберите панель в раскрывающемся меню "Визуализация ".
  2. Щелкните, Значок добавления поля чтобы выбрать данные, представленные вдоль оси X. Панель поиска можно использовать для поиска поля по имени. Выберите tpep_dropoff_datetime.
  3. Щелкните имя поля, выбранное для просмотра дополнительных параметров конфигурации.
    • В качестве типа масштабирования выберите "Темпоральный".
    • В поле "Преобразование" выберите "ПОЧАСОВО".

Настройка оси Y

  1. Значок добавления поля Щелкните рядом с осью Y, чтобы выбрать fare_amount для данных, представленных вдоль оси Y.

  2. Щелкните имя поля, выбранное для просмотра дополнительных параметров конфигурации.

    • В качестве типа масштабирования выберите "Количественный".
    • Для выбора преобразования выберите AVG.

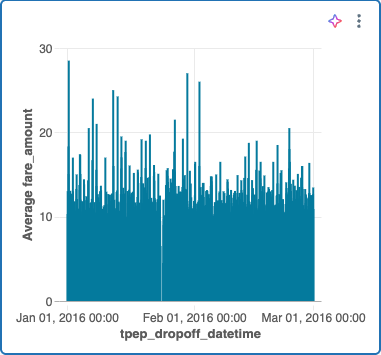

    Диаграмма, настроенная с указанными спецификациями, показывает линейчатую диаграмму с заголовками осей

    Необязательно. Создание визуализаций с помощью помощника Databricks

    Визуализации можно создавать с помощью естественного языка с помощью помощника Databricks.

    Чтобы создать ту же диаграмму, что и выше, выберите один из следующих вариантов:

    • Чтобы создать мини-приложение визуализации, выполните приведенные действия.
      • Нажмите кнопку Значок создания "Создать визуализацию". Мини-приложение отображается с запросом: описание диаграммы....
      • Введите "Линейчатая диаграмма средней суммы тарифа за почасовое время падения"
    • Изменение существующего мини-приложения:
      • Щелкните значок помощникаПомощник по Databricks. Появится запрос ввода. Введите новый запрос для диаграммы. Вы можете полностью запросить новую диаграмму или запросить изменения. Например, можно ввести "Переключиться на график", чтобы изменить тип диаграммы.

Шаг 5. Клонирование и изменение визуализации

Вы можете клонировать существующую диаграмму для создания новой визуализации.

  1. Щелкните существующую диаграмму правой кнопкой мыши и выберите команду "Клонировать".
  2. Выбрав новую диаграмму, используйте панель конфигурации, чтобы изменить поле оси X на tpep_pickup_datetime. При необходимости выберите HOURLY в типе преобразования .
  3. Используйте селектор цвета или группы, чтобы выбрать новый цвет для новой линейчатой диаграммы.

Шаг 6. Создание точечной диаграммы

Создайте новый точечную диаграмму с цветами, разделенными по значению. Чтобы создать точечную диаграмму, выполните следующие действия.

  1. Щелкните значок Значок создания создания визуализации, чтобы создать мини-приложение визуализации.

  2. Настройте диаграмму, выполнив следующие выборы:

    • Набор данных: данные Taxicab
    • Визуализация: точечная
    • Ось X: trip_distance
    • Ось Y: fare_amount
    • Цвет или группа по: day_of_week

    Примечание.

    После автоматического назначения цветов по категориям можно изменить цвет, связанный с определенным значением, щелкнув цвет на панели конфигурации.

Шаг 7. Создание фильтров панели мониторинга

Фильтры можно использовать для интерактивного взаимодействия панелей мониторинга. На этом шаге вы создадите фильтры в трех полях.

Создание фильтра диапазона дат

  1. Нажмите кнопку Значок фильтра "Добавить фильтр" (поле или параметр), чтобы добавить мини-приложение фильтра. Поместите его на холст.
  2. В раскрывающемся меню фильтра на панели конфигурации выберите средство выбора диапазона дат.
  3. Установите флажок "Заголовок", чтобы создать поле заголовка в фильтре. Щелкните заголовок заполнителя и введите диапазон дат, чтобы повторить фильтрацию.
  4. В меню "Поля" выберите Taxicab_data.tpep_pickup_datetime.

Создание раскрывающегося списка с одним выделением

  1. Нажмите кнопку Значок фильтра "Добавить фильтр" (поле или параметр), чтобы добавить мини-приложение фильтра. Поместите его на холст.
  2. В раскрывающемся меню фильтра на панели конфигурации выберите раскрывающийся список (один выбрать).
  3. Установите флажок "Заголовок", чтобы создать поле заголовка в фильтре. Щелкните заголовок заполнителя и введите zip-код Dropoff, чтобы повторить фильтрацию.
  4. В меню "Поля" выберите Taxicab_data.dropoff_zip.

Клонирование фильтра

  1. Щелкните правой кнопкой мыши фильтр zip-кода Dropoff. Затем нажмите кнопку "Клонировать".
  2. Значок удаления поля Щелкните, чтобы удалить текущее поле. Затем выберите Taxicab_data.pickup_zip , чтобы отфильтровать это поле.

Шаг 8. Изменение размера и упорядочивание диаграмм и фильтров

Используйте мышь для упорядочивания и изменения размера диаграмм и фильтров.

На следующем рисунке показано одно возможное расположение этой панели мониторинга.

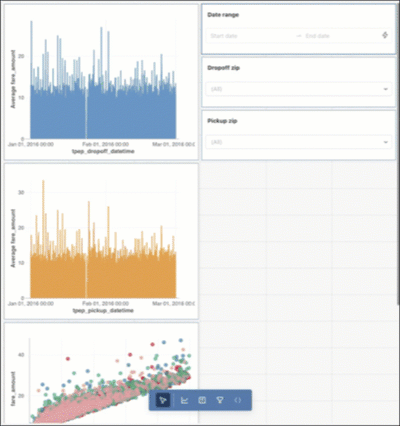

3 фильтра занимают две верхние две строки сетки Холста. 2 линейчатые диаграммы стекаются под ним. Точечная диаграмма находится рядом с двумя линейчатыми диаграммами.

Шаг 9. Публикация и предоставление общего доступа

При разработке панели мониторинга ход выполнения сохраняется в виде черновика. Чтобы создать чистую копию для простого использования, опубликуйте панель мониторинга.

  1. Нажмите рядом Значок общего ресурса V с кнопкой "Общий доступ ". Затем щелкните Опубликовать.

  2. Просмотрите пользователей с доступом и нажмите кнопку "Опубликовать". Отдельные пользователи и группы с разрешением CAN VIEW могут видеть опубликованную панель мониторинга.

  3. Перейдите по ссылке, предоставленной в уведомлении о публикации, чтобы просмотреть опубликованную панель мониторинга.

    Сообщение уведомления со ссылкой отображается в правом верхнем углу экрана.

  4. Чтобы изменить список пользователей или групп, с которыми вы хотите поделиться панелью мониторинга, вернитесь к черновику панели мониторинга и нажмите кнопку "Общий доступ ". Добавьте пользователей или группы, с которыми вы хотите поделиться. Задайте уровни разрешений соответствующим образом. Дополнительные сведения о разрешениях и правах см . в списке ACL панели мониторинга ИИ/BI.
