Руководство. Добавление сегмента сети NSX в Решение Azure VMware

Статья
06/13/2024

После развертывания Решение Azure VMware можно настроить сегмент сети NSX из диспетчера NSX или портал Azure. После настройки сегменты отображаются в Решение Azure VMware, NSX Manager и vCenter Server. NSX поставляется предварительно подготовленной по умолчанию с шлюзом NSX уровня 0 в активном или активном режиме и шлюзом NSX уровня 1 по умолчанию в режиме "Активный или резервный ". Эти шлюзы позволяют подключать сегменты (логические коммутаторы) и обеспечивать горизонтальные и вертикальные подключения.

Совет

Портал Azure представляет упрощенное представление операций NSX, которым администратор VMware должен регулярно и ориентирован на пользователей, не знакомых с NSX Manager.

В этом руководстве описано следующее:

Добавление сегментов сети с помощью диспетчера NSX или портал Azure
Проверка нового сегмента сети.

Необходимые компоненты

Решение Azure VMware частное облако с доступом к интерфейсам vCenter Server и NSX Manager. Дополнительные сведения см. в статье о конфигурации сети.

Добавление сегмента сети NSX с помощью портал Azure

Примечание.

Если вы планируете использовать DHCP, необходимо настроить DHCP-сервер или ретранслятор DHCP, прежде чем настроить сегмент сети NSX.

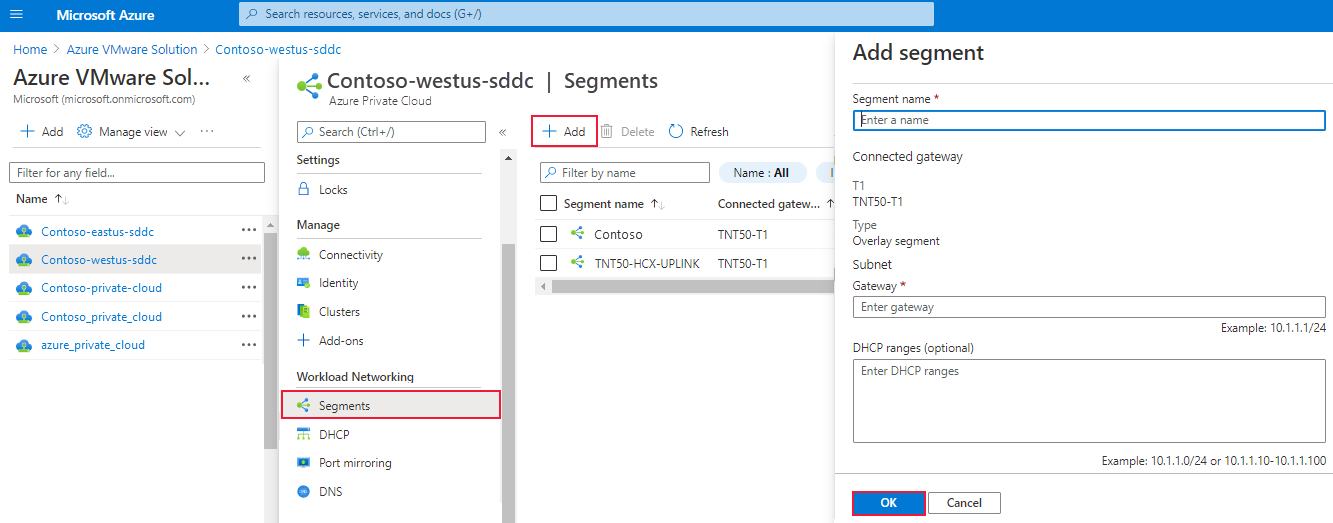

В частном облаке Решения Azure VMware в разделе Сетевые подключения рабочей нагрузки выберите Сегменты>Добавить.
Укажите сведения о новом логическом сегменте и нажмите кнопку ОК.
- Имя сегмента — имя сегмента, который отображается на сервере vCenter Server.
- Шлюз подсети — IP-адрес шлюза для подсети сегмента с маской подсети. Виртуальные машины подключаются к логическому сегменту, а все виртуальные машины, подключенные к этому сегменту, принадлежат к одной подсети. Кроме того, все виртуальные машины, подключенные к этому логическому сегменту, должны иметь IP-адрес из того же сегмента.
- DHCP (необязательно) — диапазоны DHCP для логического сегмента. DHCP-сервер или ретранслятор DHCP должен быть настроен для использования DHCP в сегментах.
Примечание.

Подключенный шлюз выбран по умолчанию и доступен только для чтения. В нем отображаются сведения о шлюзе уровня 1 и типе сведений о сегменте.
- T1 — имя шлюза уровня 1 в диспетчере NSX. Частное облако поставляется с шлюзом NSX уровня 0 в активном или активном режиме и шлюзом NSX уровня 1 по умолчанию в режиме "Активный или резервный". Сегменты, созданные с помощью консоли Решение Azure VMware, подключаются только к шлюзу уровня 1 по умолчанию, а рабочие нагрузки этих сегментов получают подключение "Восток-Запад" и "Север-Юг". Вы можете создавать только более шлюзы уровня 1 с помощью диспетчера NSX. Шлюзы уровня 1, созданные из консоли диспетчера NSX, не отображаются в консоли Решение Azure VMware.
- Тип ― сегмент наложения, поддерживаемый Решением Azure VMware.

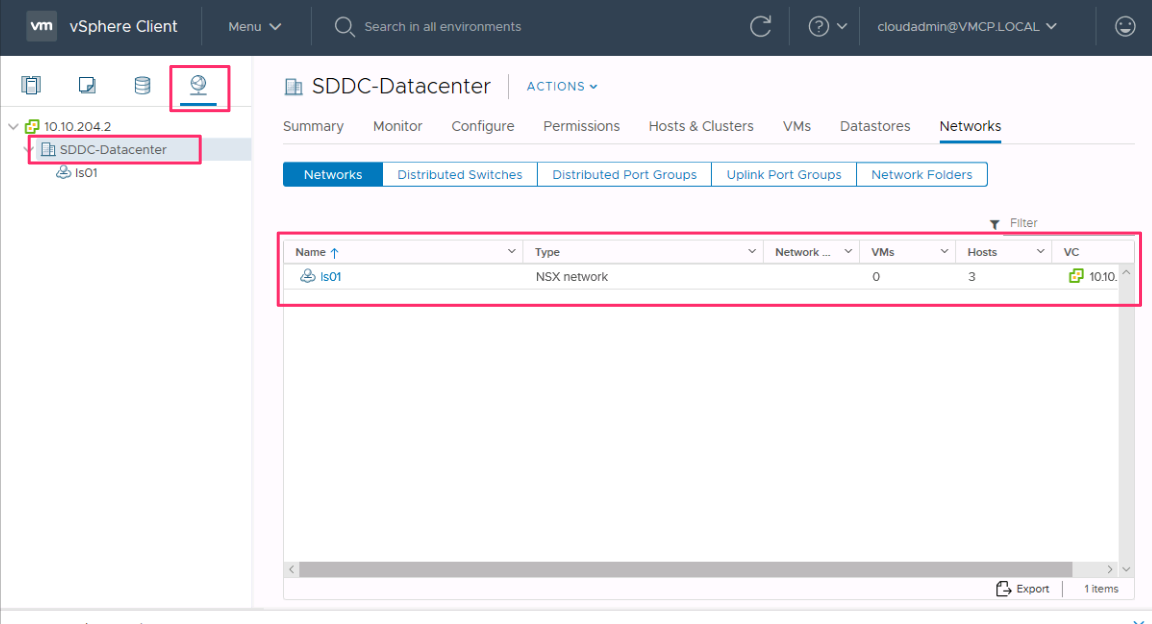

Теперь сегмент отображается в Решение Azure VMware, диспетчере NSX и сервере vCenter Server.

Добавление сегмента сети с помощью диспетчера NSX

Виртуальные машины, созданные на сервере vCenter Server, помещаются в сетевые сегменты, созданные в NSX, и отображаются на сервере vCenter Server.

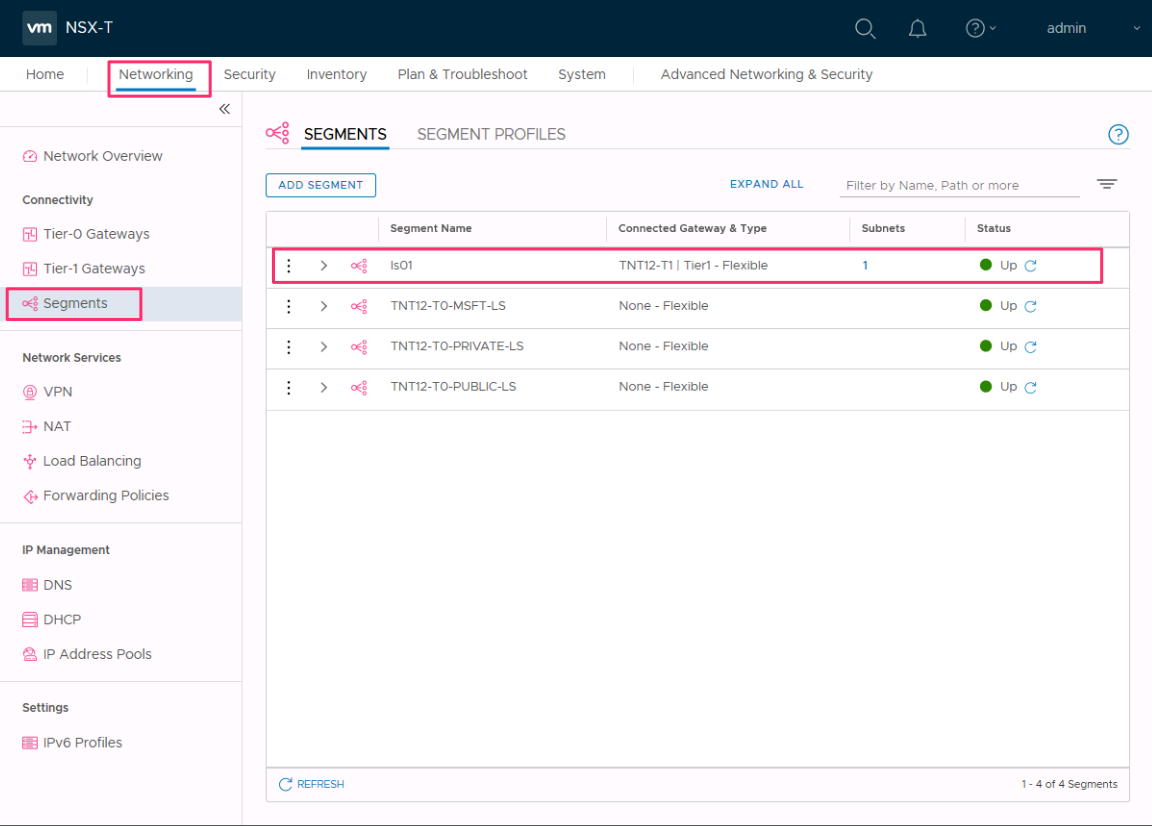

В диспетчере NSX выберите "Сетевые>сегменты" и нажмите кнопку "Добавить сегмент".
Введите название для сегмента.
Выберите шлюз уровня 1 (TNTxx-T1) в качестве подключенного шлюза и оставьте значение Flexible (Гибкий) в поле Type (Тип).
Выберите предварительно настроенную наложенную транспортную зону (TNTxx-OVERLAY-TZ), а затем выберите " Задать подсети".
Введите IP-адрес шлюза и выберите элемент Добавить.

Внимание

IP-адрес должен находиться в неперекрывающемся блоке адресов RFC1918, что обеспечит подключение к виртуальным машинам в новом сегменте.
Нажмите кнопку Apply (Применить), а затем — Save (Сохранить).
Выберите No (Нет), чтобы отказаться от дальнейшей настройки сегмента.
