Управление виртуальными сетями клиентов

Применимо к: Azure Local 2311.2 и более поздних версий; Windows Server 2022, Windows Server 2019, Windows Server 2016

В этом разделе приводятся пошаговые инструкции по созданию, обновлению и удалению виртуальных сетей Hyper-V (HNV) после развертывания программно-определяемой сети (SDN).

HNV помогает изолировать сети клиентов, чтобы каждая сеть клиента была отдельной сущностью. У каждой единицы нет возможности перекрестного подключения, если только вы не настраиваете рабочие нагрузки с общедоступным доступом или пиринг между виртуальными сетями.

Создание виртуальной сети

Чтобы создать виртуальную сеть, выполните следующие действия в Windows Admin Center.

1. На домашнем экране Центра администрирования Windows в разделе "Все подключения" выберите систему, в которой вы хотите создать виртуальную сеть.

2. В разделе "Сервис" прокрутите вниз до области "Сеть " и выберите "Виртуальные сети".

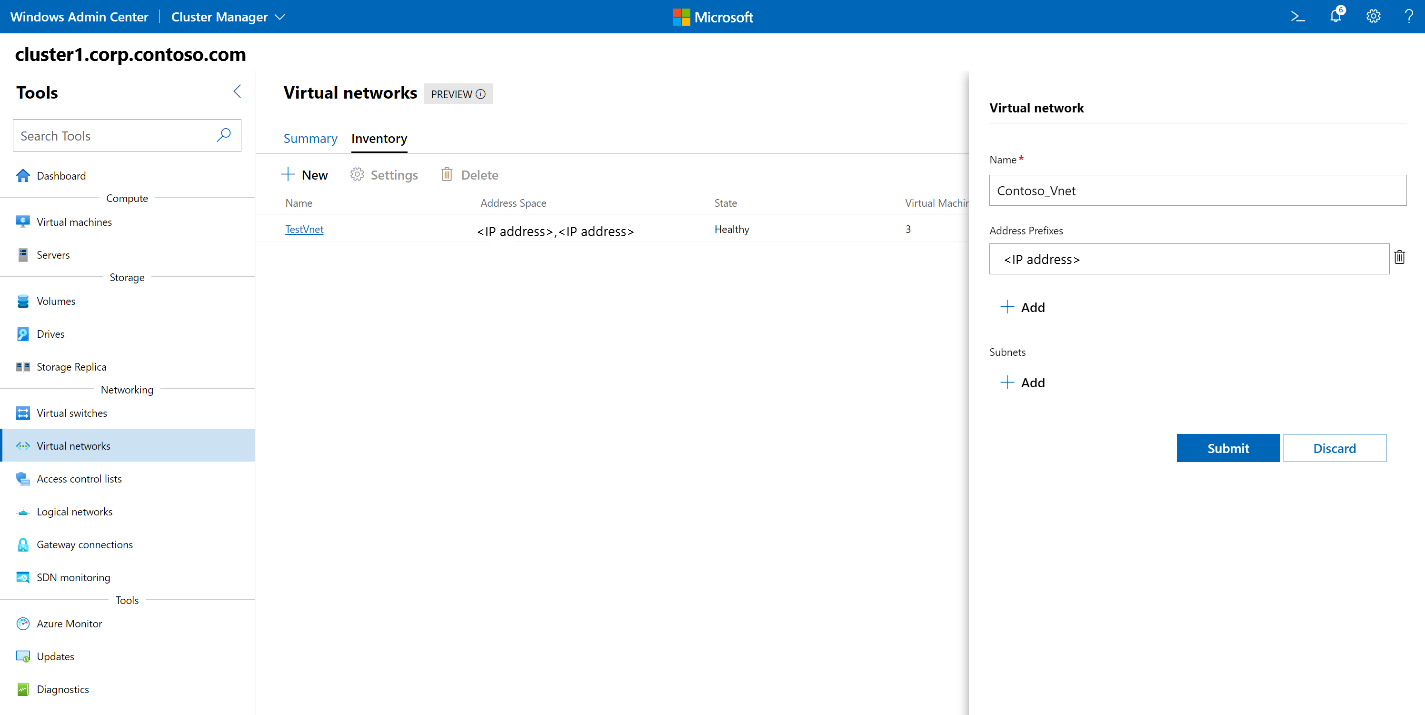

3. В разделе "Виртуальные сети" выберите вкладку "Инвентаризация " и нажмите кнопку "Создать".

4. В области "Виртуальные сети " введите имя виртуальной сети.

5. В разделе Префиксы адресов выберите Добавить, а затем введите префикс адреса в бесклассовой междоменной маршрутизации (CIDR). При необходимости можно добавить дополнительные префиксы адресов.

6. В разделе "Подсети" выберите "Добавить", введите имя подсети и укажите префикс адреса в нотации CIDR.

   Примечание.

   Префикс адреса подсети должен находиться в диапазоне префиксов адресов, определенных в префиксах адресов виртуальной сети.

7. Выберите " Отправить " или дополнительно добавьте дополнительные подсети и нажмите кнопку "Отправить".

8. В списке виртуальных сетей убедитесь, что состояние виртуальной сети работоспособно.

Получение списка виртуальных сетей

Вы можете легко увидеть все виртуальные сети в вашей системе.

1. На домашнем экране Центра администрирования Windows в разделе "Все подключения" выберите систему, в которой требуется просмотреть виртуальные сети.
2. В разделе "Сервис" прокрутите вниз до области "Сеть " и выберите "Виртуальные сети".

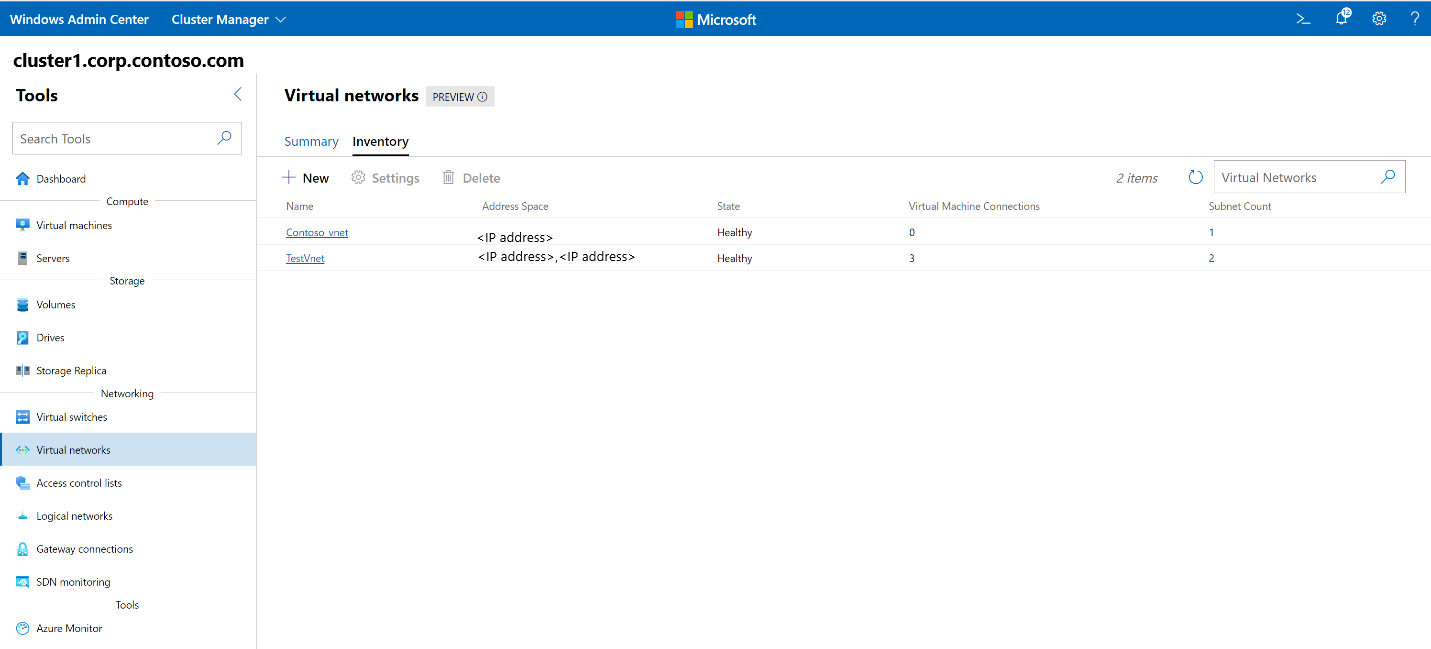

3. На вкладке "Инвентаризация" перечислены все виртуальные сети, доступные в системе, и предоставляются команды для управления отдельными виртуальными сетями. Вы можете:
   • Просмотрите список виртуальных сетей.
   • Просмотрите параметры виртуальной сети, состояние каждой виртуальной сети и количество виртуальных машин, подключенных к каждой виртуальной сети.
   • Изменение параметров виртуальной сети.
   • Удаление виртуальной сети.

Просмотр сведений о виртуальной сети

Подробные сведения о конкретной виртуальной сети можно просмотреть на выделенной странице.

1. В разделе "Сервис" прокрутите вниз до области "Сеть " и выберите "Виртуальные сети".

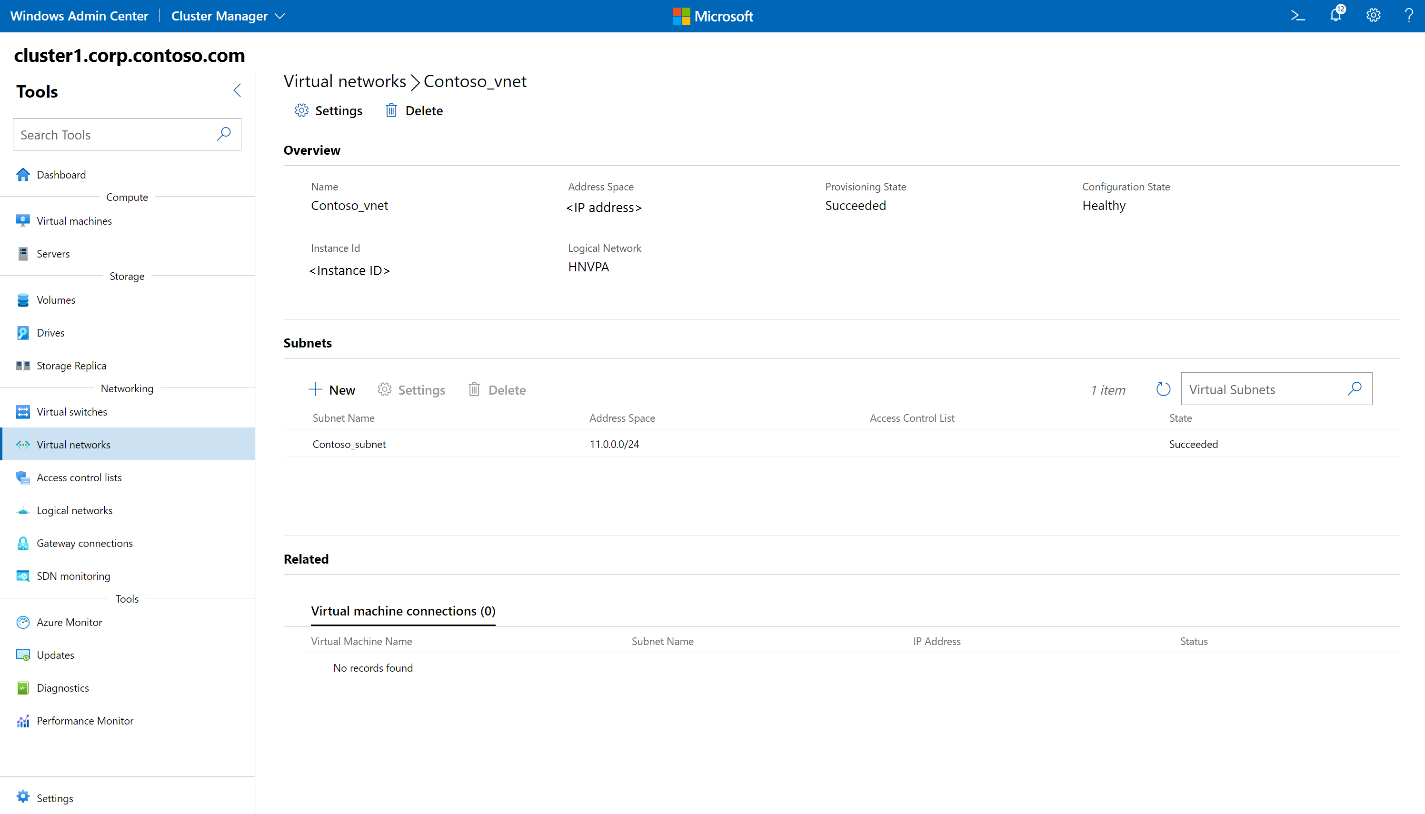

2. Перейдите на вкладку "Инвентаризация" , а затем выберите виртуальную сеть, в которой вы хотите просмотреть сведения. На следующей странице можно:
   • Просмотрите состояние подготовки виртуальной сети (выполнено успешно, не удалось).
   • Просмотр состояния конфигурации виртуальной сети (работоспособность, ошибка, предупреждение, неизвестно).
   • Просмотрите базовую логическую сеть виртуальной сети.
   • Просмотрите адресное пространство виртуальной сети.
   • Добавьте новые подсети, удалите существующие подсети и измените параметры подсети виртуальной сети.
   • Просмотр подключений виртуальной машины к виртуальной сети.

Изменение параметров виртуальной сети

Вы можете обновить префиксы адресов виртуальной сети, управлять пирингом виртуальной сети и настроить маршрутизатор протокола BGP и одноранговые узлы для виртуальной сети.

1. В разделе "Сервис" прокрутите вниз до области "Сеть " и выберите "Виртуальные сети".
2. Перейдите на вкладку "Инвентаризация" , выберите виртуальную сеть и выберите "Параметры".

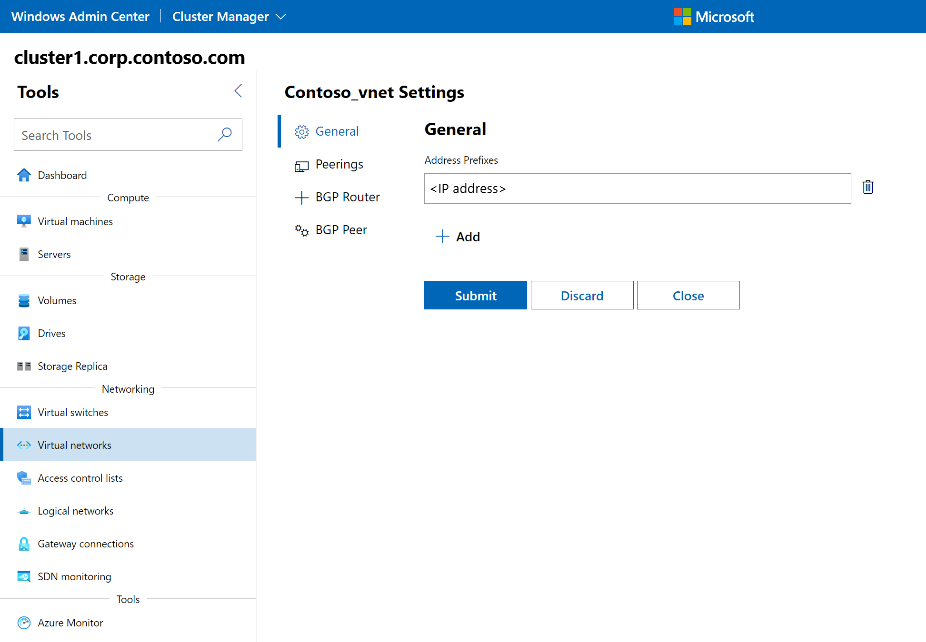

3. На вкладке "Общие " можно:
   • Удалите существующие префиксы адресов или добавьте новые.
   • Настройка пиринга с другой виртуальной сетью.
   • Добавление маршрутизатора BGP в виртуальную сеть. Для этого необходимо указать имя маршрутизатора BGP и номер автономной системы (ASN).
   • Добавление одного или нескольких узлов BGP для маршрутизатора BGP. Для этого необходимо указать каждое имя однорангового узла BGP и номер ASN для каждого однорангового узла BGP.

Удаление виртуальной сети

Вы можете удалить виртуальную сеть, если она больше не нужна.

1. В разделе "Сервис" прокрутите вниз до области "Сеть " и выберите "Виртуальные сети".

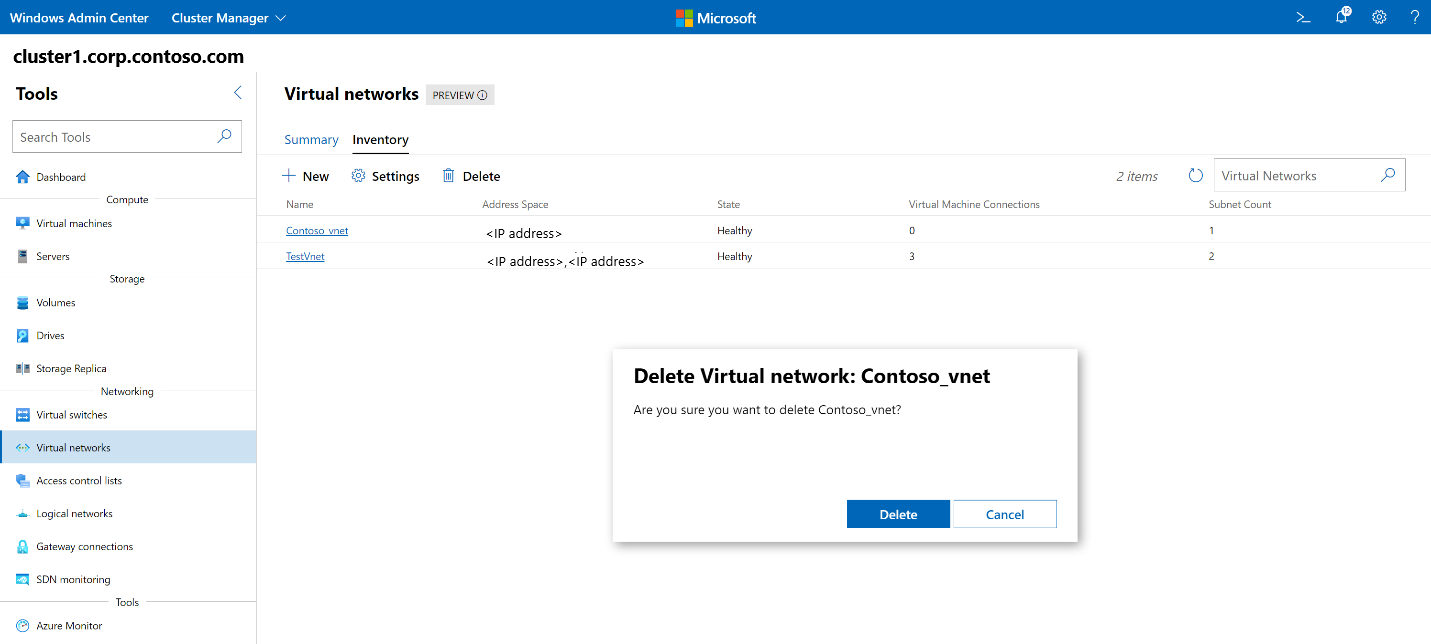

2. Перейдите на вкладку "Инвентаризация" , выберите виртуальную сеть и нажмите кнопку "Удалить".
3. В командной строке подтверждения "Удалить виртуальную сеть " нажмите кнопку "Удалить".
4. Рядом с полем поиска виртуальных сетей выберите "Обновить" , чтобы убедиться, что виртуальная сеть удалена.

Следующие шаги

Дополнительные сведения см. также в следующих разделах:

• Программно-определяемая сеть (SDN) в локальной среде Azure
