Зоны доступности в Служба Azure Kubernetes (AKS)

Зоны доступности помогают защитить приложения и данные от сбоев центра обработки данных. Зоны — уникальные физические расположения в пределах одного региона Azure. Каждая зона включает в себя один или несколько центров обработки данных, оснащенных независимой мощностью, охлаждением и сетями.

Использование AKS с зонами доступности физически распределяет ресурсы между различными зонами доступности в одном регионе, повышая надежность. Развертывание узлов в нескольких зонах не несет дополнительных затрат.

В этой статье показано, как настроить ресурсы AKS для использования Зоны доступности.

Ресурсы AKS

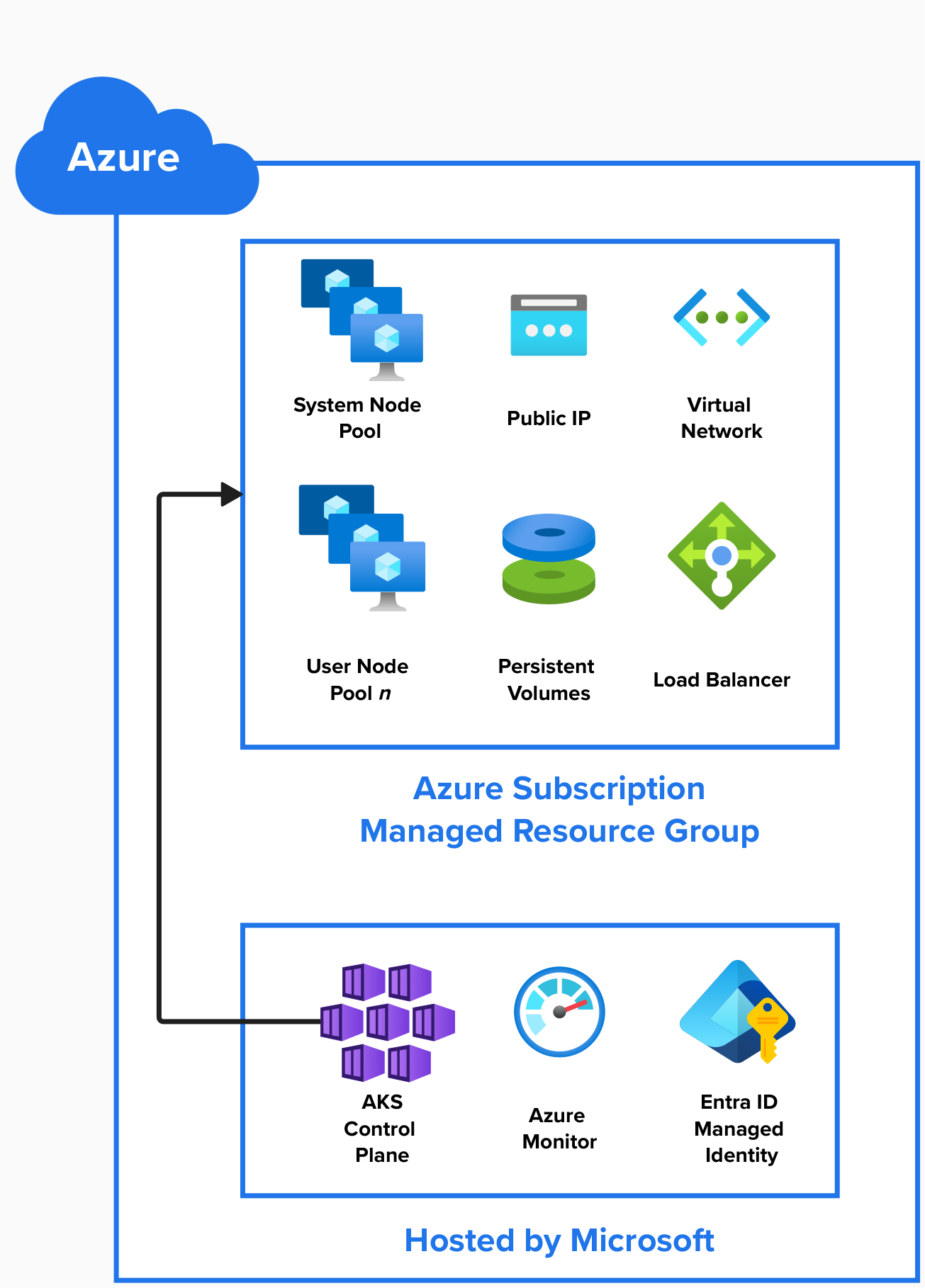

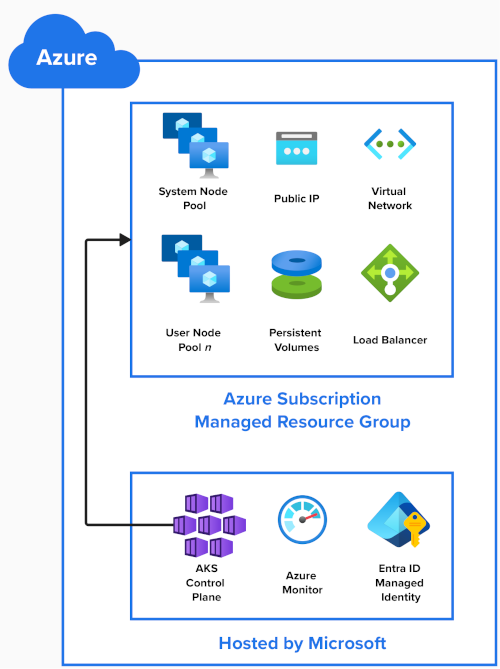

На этой схеме показаны ресурсы Azure, созданные при создании кластера AKS:

Схема, на которой показаны различные компоненты AKS, показывающие компоненты AKS, размещенные компонентами Майкрософт и AKS в подписке Azure.

Уровень управления AKS

Корпорация Майкрософт размещает плоскость управления AKS, сервер API Kubernetes и службы, такие как scheduleretcd управляемая служба. Корпорация Майкрософт реплицирует плоскость управления в нескольких зонах.

Другие ресурсы кластера развертываются в управляемой группе ресурсов в подписке Azure. По умолчанию эта группа ресурсов имеет префикс MC_ для управляемого кластера и содержит следующие ресурсы:

Пулы узлов

Пулы узлов создаются как масштабируемый набор виртуальных машин в подписке Azure.

При создании кластера AKS требуется один пул системных узлов и создается автоматически. Он размещает критически важные системные модули pod, такие как CoreDNS и metrics-server. Дополнительные пулы узлов пользователей можно добавить в кластер AKS для размещения приложений.

Можно развернуть три способа развертывания пулов узлов:

  • Охват зоны
  • Выравнивание зоны
  • Региональный

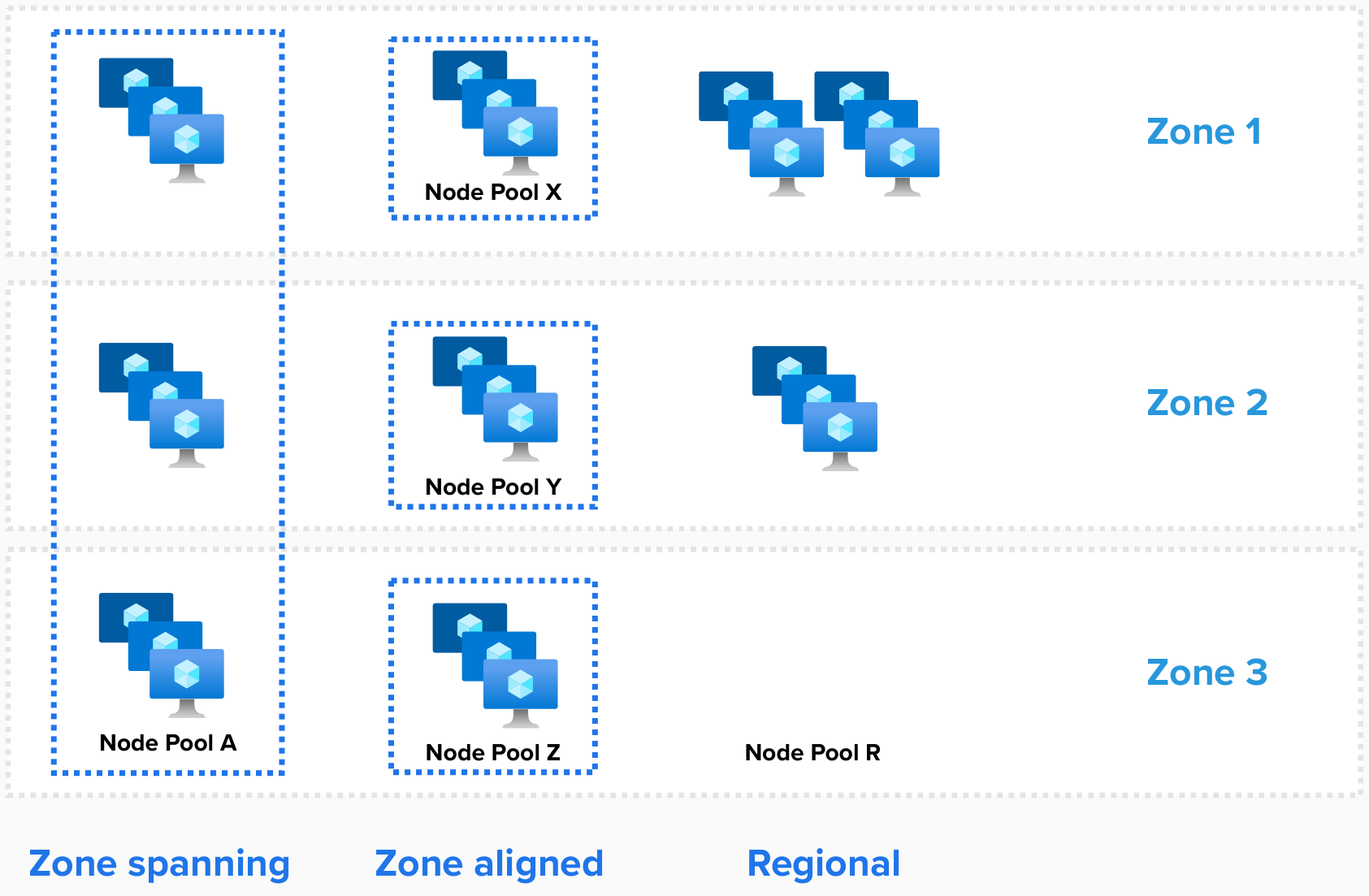

Схема, показывая распределение узлов AKS между зонами доступности в разных моделях.

Для пула системных узлов количество используемых зон настраивается при создании кластера.

Охват зоны

Масштабируемый набор зон распределяет узлы по всем выбранным зонам, указав эти зоны с параметром --zones .

# Create an AKS Cluster, and create a zone spanning System Nodepool in all three AZs, one node in each AZ
az aks create --resource-group example-rg --name example-cluster --node-count 3 --zones 1, 2, 3
# Add one new zone spanning User Nodepool, two nodes in each
az aks nodepool add --resource-group example-rg --cluster-name example-cluster --name userpool-a  --node-count 6 --zones 1, 2, 3

AKS балансирует количество узлов между зонами автоматически.

Если происходит зональный сбой, узлы в затронутой зоне могут быть затронуты, а узлы в других зонах доступности остаются не затронутыми.

Выравнивание зоны

Каждый узел выровнен (закреплен) до определенной зоны. Чтобы создать три пула узлов для региона с тремя Зоны доступности:

# # Add three new zone aligned User Nodepools, two nodes in each
az aks nodepool add --resource-group example-rg --cluster-name example-cluster --name userpool-x  --node-count 2 --zones 1
az aks nodepool add --resource-group example-rg --cluster-name example-cluster --name userpool-y  --node-count 2 --zones 2
az aks nodepool add --resource-group example-rg --cluster-name example-cluster --name userpool-z  --node-count 2 --zones 3

Эту конфигурацию можно использовать, если требуется низкая задержка между узлами. Кроме того, он обеспечивает более детализированный контроль над операциями масштабирования или при использовании автомасштабирования кластера.

Примечание.

  • Если одна рабочая нагрузка развертывается в пулах узлов, рекомендуется --balance-similar-node-groupstrue поддерживать сбалансированное распределение узлов между зонами для рабочих нагрузок во время операций масштабирования.

Региональные (не использующие Зоны доступности)

Региональный режим используется, если назначение зоны не задано в шаблоне развертывания ("zones"=[] or "zones"=null).

В этой конфигурации пул узлов создает экземпляры региональных (незоны, закрепленные) и неявно помещает экземпляры по всему региону. Нет никаких гарантий для баланса или распространения между зонами или того, что экземпляры приземлились в одной зоне доступности.

В редких случаях полного зонального сбоя могут повлиять любые или все экземпляры в пуле узлов.

Чтобы проверить расположения узлов, выполните следующую команду:

kubectl describe nodes | grep -e "Name:" -e "topology.kubernetes.io/zone"
NAME                                REGION   ZONE
aks-nodepool1-34917322-vmss000000   eastus   eastus-1
aks-nodepool1-34917322-vmss000001   eastus   eastus-2
aks-nodepool1-34917322-vmss000002   eastus   eastus-3

Развертывания

Объекты pod

Kubernetes знает о Зоны доступности Azure и может сбалансировать модули pod между узлами в разных зонах. В случае недоступности зоны Kubernetes перемещает модули pod от затронутых узлов автоматически.

Как описано в статье Хорошо известные метки, заметки и taint, Kubernetes использует метку topology.kubernetes.io/zone для автоматического распределения модулей pod в контроллере или службе репликации в разных доступных зонах.

Чтобы просмотреть, на каких узлах pod запущены, выполните следующую команду:

  kubectl describe pod | grep -e "^Name:" -e "^Node:"

Параметр MaxSkew описывает степень, к которой модули Pod могут быть неравномерно распределены. При условии, что три зоны и три реплики, при установке этого значения равно 1, каждая зона имеет по крайней мере один модуль pod:

kind: Pod
apiVersion: v1
metadata:
  name: myapp
spec:
  replicas: 3
  topologySpreadConstraints:
  - maxSkew: 1
    topologyKey: "topology.kubernetes.io/zone"
    whenUnsatisfiable: DoNotSchedule # or ScheduleAnyway
  containers:
  - name: pause
    image: registry.k8s.io/pause:3.1

Хранилище и тома

По умолчанию Kubernetes версии 1.29 и более поздних версий используют Azure Управляемые диски с помощью хранилища с избыточностью между зонами (ZRS) для утверждений постоянных томов.

Эти диски реплицируются между зонами, чтобы повысить устойчивость приложений и защитить данные от сбоев центра обработки данных.

Пример утверждения постоянного тома, использующего SSD уровня "Стандартный" в ZRS:

apiVersion: v1
kind: PersistentVolumeClaim
metadata:
    name: azure-managed-disk
spec:
  accessModes:
  - ReadWriteOnce
  storageClassName: managed-csi
  #storageClassName: managed-csi-premium
  resources:
    requests:
      storage: 5Gi

Для развертываний, выровненных между зонами, можно создать класс хранилища с параметром skuname LRS (локально избыточное хранилище). Затем можно использовать новый класс хранилища в утверждении постоянного тома (PVC).

Хотя диски LRS являются менее дорогими, они не являются избыточными по зонам и присоединение диска к узлу в другой зоне не поддерживается.

Пример класса хранилища SSD уровня "Стандартный" LRS:

kind: StorageClass

metadata:
  name: azuredisk-csi-standard-lrs
provisioner: disk.csi.azure.com
parameters:
  skuname: StandardSSD_LRS
  #skuname: PremiumV2_LRS

Подсистемы балансировки нагрузки

Kubernetes развертывает Load Balancer (цен. категория Azure по умолчанию, которая балансирует входящий трафик во всех зонах в регионе. Если узел становится недоступным, подсистема балансировки нагрузки перенаправляет трафик на здоровые узлы.

Пример службы, использующая Azure Load Balancer:

apiVersion: v1
kind: Service
metadata:
  name: example
spec:
  type: LoadBalancer
  selector:
    app: myapp
  ports:
    - port: 80
      targetPort: 8080

Внимание

30 сентября 2025 г. базовая подсистема балансировки нагрузки будет прекращена. Дополнительные сведения см. в официальном объявлении. Если вы используете базовую подсистему балансировки нагрузки, обязательно обновите ее до Load Balancer (цен. категория до даты выхода на пенсию.

Ограничения

При использовании Зоны доступности применяются следующие ограничения.
