Руководство. Двунаправленный мост MQTT для Сетка событий Azure

  • Статья

Внимание

На этой странице содержатся инструкции по управлению компонентами Операций Интернета вещей Azure с помощью манифестов развертывания Kubernetes, которые доступны в предварительной версии. Эта функция предоставляется с несколькими ограничениями и не должна использоваться для рабочих нагрузок.

Юридические условия, применимые к функциям Azure, которые находятся в состоянии бета-версии, предварительной версии или иным образом еще не выпущены в общедоступной версии, см. на странице Дополнительные условия использования предварительных версий в Microsoft Azure.

В этом руководстве описано, как настроить двунаправленный мост MQTT между брокером MQTT операций Интернета вещей Azure и Сетка событий Azure. Чтобы упростить руководство, используйте параметры по умолчанию для брокера MQTT Операций Интернета вещей Azure и конечных точек Сетка событий Azure, а преобразование не применяется.

Необходимые компоненты

Настройка переменных среды

Войдите с помощью Azure CLI:

az login

Задайте переменные среды для остальной части программы установки. Замените значения в <> допустимых значениях или именах. Новое пространство имен Сетка событий Azure и пространство тем создаются в подписке Azure на основе указанных имен:

# For this tutorial, the steps assume the IoT Operations cluster and the Event Grid
# are in the same subscription, resource group, and location.

# Name of the resource group of Azure Event Grid and IoT Operations cluster
export RESOURCE_GROUP=<RESOURCE_GROUP_NAME>

# Azure region of Azure Event Grid and IoT Operations cluster
export LOCATION=<LOCATION>

# Name of the Azure Event Grid namespace
export EVENT_GRID_NAMESPACE=<EVENT_GRID_NAMESPACE>

# Name of the Arc-enabled IoT Operations cluster
export CLUSTER_NAME=<CLUSTER_NAME>

# Subscription ID of Azure Event Grid and IoT Operations cluster
export SUBSCRIPTION_ID=<SUBSCRIPTION_ID>

Создание пространства имен Сетки событий с включенным брокером MQTT

Создайте пространство имен Сетки событий с помощью Azure CLI. Расположение должно совпадать с расположением, используемым для развертывания операций Интернета вещей Azure.

az eventgrid namespace create \
  --namespace-name $EVENT_GRID_NAMESPACE \
  --resource-group $RESOURCE_GROUP \
  --location $LOCATION \
  --topic-spaces-configuration "{state:Enabled,maximumClientSessionsPerAuthenticationName:3}"

eventgrid Если расширение не установлено, появится запрос на установку. Выберите Y , чтобы установить расширение.

Задав topic-spaces-configurationкоманду, эта команда создает пространство имен с:

  • Включен брокер MQTT
  • Максимальное количество клиентских сеансов на имя проверки подлинности как 3.

Параметр максимального числа клиентских сеансов позволяет Azure IoT Operations MQTT создавать несколько экземпляров и по-прежнему подключаться. Дополнительные сведения см . в разделе поддержки нескольких сеансов.

Создание пространства разделов

В пространстве имен Сетки событий создайте пространство тем с именем tutorial шаблона раздела telemetry/#.

az eventgrid namespace topic-space create \
  --resource-group $RESOURCE_GROUP \
  --namespace-name $EVENT_GRID_NAMESPACE \
  --name tutorial \
  --topic-templates "telemetry/#"

Используя # подстановочный знак в шаблоне раздела, вы можете опубликовать в любом разделе в telemetry пространстве тем. Например, telemetry/temperature или telemetry/humidity.

Предоставление доступа к разделу "Сетка событий" для операций Интернета вещей Azure

С помощью Azure CLI найдите основной идентификатор расширения Azure IoT Operations Arc. Команда сохраняет идентификатор субъекта в переменной для последующего использования.

export PRINCIPAL_ID=$(az k8s-extension list \
  --resource-group $RESOURCE_GROUP \
  --cluster-name $CLUSTER_NAME \
  --cluster-type connectedClusters \
  --query "[?extensionType=='microsoft.iotoperations'].identity.principalId | [0]" -o tsv)
echo $PRINCIPAL_ID

Запишите выходное значение для identity.principalId, которое является значением GUID со следующим форматом:

aaaaaaaa-bbbb-cccc-1111-222222222222

Затем используйте Azure CLI для назначения ролей издателя и подписчика Azure IoT Operations MQTT для созданного пространства тем.

Назначьте роль издателя:

az role assignment create \
  --assignee $PRINCIPAL_ID \
  --role "EventGrid TopicSpaces Publisher" \
  --scope /subscriptions/$SUBSCRIPTION_ID/resourceGroups/$RESOURCE_GROUP/providers/Microsoft.EventGrid/namespaces/$EVENT_GRID_NAMESPACE/topicSpaces/tutorial

Назначьте роль подписчика:

az role assignment create \
  --assignee $PRINCIPAL_ID \
  --role "EventGrid TopicSpaces Subscriber" \
  --scope /subscriptions/$SUBSCRIPTION_ID/resourceGroups/$RESOURCE_GROUP/providers/Microsoft.EventGrid/namespaces/$EVENT_GRID_NAMESPACE/topicSpaces/tutorial

Совет

Область соответствует id пространству тем, созданному az eventgrid namespace topic-space create на предыдущем шаге, и вы можете найти его в выходных данных команды.

Имя узла брокера MQTT сетки событий

Используйте Azure CLI, чтобы получить имя узла брокера MQTT сетки событий.

az eventgrid namespace show \
  --resource-group $RESOURCE_GROUP \
  --namespace-name $EVENT_GRID_NAMESPACE \
  --query topicSpacesConfiguration.hostname \
  -o tsv

Запишите выходное значение для topicSpacesConfiguration.hostname этого значения имени узла, которое выглядит следующим образом:

example.region-1.ts.eventgrid.azure.net

Создание конечной точки потока данных Сетка событий Azure

Создайте конечную точку потока данных для Сетка событий Azure. Эта конечная точка является назначением потока данных, который отправляет сообщения в Сетка событий Azure. Замените <EVENT_GRID_HOSTNAME> на имя узла MQTT, полученное на предыдущем шаге. Включите номер 8883порта.

Конечные точки потока данных и потока данных Сетка событий Azure можно развернуть как стандартные ресурсы Azure, так как они имеют реализацию поставщика ресурсов Azure (RPS). Этот файл шаблона Bicep из Bicep File for MQTT-bridge data flow Tutorial развертывает необходимые конечные точки потока данных и потока данных.

Скачайте файл в свой локальный и замените значения customLocationNameдля , aioInstanceNameeventGridHostName с вашими.

param customLocationName string = '<CUSTOM_LOCATION_NAME>'
param aioInstanceName string = '<AIO_INSTANCE_NAME>'
param eventGridHostName string = '<EVENT_GRID_HOSTNAME>:8883'

resource customLocation 'Microsoft.ExtendedLocation/customLocations@2021-08-31-preview' existing = {
  name: customLocationName
}

resource aioInstance 'Microsoft.IoTOperations/instances@2024-11-01' existing = {
  name: aioInstanceName
}
resource remoteMqttBrokerDataflowEndpoint 'Microsoft.IoTOperations/instances/dataflowEndpoints@2024-11-01' = {
  parent: aioInstance
  name: 'eventgrid'
  extendedLocation: {
    name: customLocation.id
    type: 'CustomLocation'
  }
  properties: {
    endpointType: 'Mqtt'
    mqttSettings: {
      host: eventGridHostName
      authentication: {
        method: 'SystemAssignedManagedIdentity'
        systemAssignedManagedIdentitySettings: {}
      }
      tls: {
        mode: 'Enabled'
      }
    }
  }
}

Затем выполните следующую команду в терминале. Замените <FILE> именем скачаемого файла Bicep.

az deployment group create --resource-group <RESOURCE_GROUP> --template-file <FILE>.bicep

Здесь метод проверки подлинности устанавливается для SystemAssignedManagedIdentity использования управляемого удостоверения расширения Операций Интернета вещей Azure для проверки подлинности с помощью брокера MQTT сетки событий. Этот параметр работает, так как расширение Операций Интернета вещей Azure имеет необходимые разрешения для публикации и подписки на пространство разделов Сетки событий, настроенное с помощью ролей RBAC Azure. Обратите внимание, что в конфигурации не требуются секреты, например имя пользователя или пароль.

Так как для брокера MQTT сетки событий требуется TLS, tls параметр включен. Не нужно предоставлять доверенный сертификат ЦС, так как брокер MQTT сетки событий использует широко доверенный центр сертификации.

Создание потоков данных

Создайте два потока данных с конечной точкой брокера MQTT операций Интернета вещей Azure в качестве источника и конечной точки Сетка событий Azure в качестве назначения и наоборот. Нет необходимости настраивать преобразование.

param customLocationName string = '<CUSTOM_LOCATION_NAME>'
param aioInstanceName string = '<AIO_INSTANCE_NAME>'

resource customLocation 'Microsoft.ExtendedLocation/customLocations@2021-08-31-preview' existing = {
  name: customLocationName
}
resource aioInstance 'Microsoft.IoTOperations/instances@2024-11-01' existing = {
  name: aioInstanceName
}
resource defaultDataflowProfile 'Microsoft.IoTOperations/instances/dataflowProfiles@2024-11-01' existing = {
  parent: aioInstance
  name: 'default'
}
resource dataflow_1 'Microsoft.IoTOperations/instances/dataflowProfiles/dataflows@2024-11-01' = {
  parent: defaultDataflowProfile
  name: 'local-to-remote'
  extendedLocation: {
    name: customLocation.id
    type: 'CustomLocation'
  }
  properties: {
    mode: 'Enabled'
    operations: [
      {
        operationType: 'Source'
        sourceSettings: {
          endpointRef: 'default'
          serializationFormat: 'Json'
          dataSources: array('tutorial/local')
        }
      }
      {
        operationType: 'BuiltInTransformation'

        builtInTransformationSettings: {
        serializationFormat: 'Json'
        datasets: []
        filter: []
        map: [
          {
            type: 'PassThrough'
            inputs: [
              '*'
            ]
            output: '*'
          }
        ]
        }
      }
      {
        operationType: 'Destination'
        destinationSettings: {
          endpointRef: 'eventgrid'
          dataDestination: 'telemetry/aio'
        }
      }
    ]
  }
}
resource dataflow_2 'Microsoft.IoTOperations/instances/dataflowProfiles/dataflows@2024-11-01' = {
  parent: defaultDataflowProfile
  name: 'remote-to-local'
  extendedLocation: {
    name: customLocation.id
    type: 'CustomLocation'
  }
  properties: {
    mode: 'Enabled'
    operations: [
      {
        operationType: 'Source'
        sourceSettings: {
          endpointRef: 'eventgrid'
          serializationFormat: 'Json'
          dataSources: array('telemetry/#')
        }
      }
      {
        operationType: 'BuiltInTransformation'

        builtInTransformationSettings: {
        serializationFormat: 'Json'
        datasets: []
        filter: []
        map: [
          {
            type: 'PassThrough'
            inputs: [
              '*'
            ]
            output: '*'
          }
        ]
        }
      }
      {
        operationType: 'Destination'
        destinationSettings: {
          endpointRef: 'default'
          dataDestination: 'tutorial/cloud'
        }
      }
    ]
  }
}

Как и конечная точка потока данных, выполните следующую команду в терминале:

az deployment group create --resource-group <RESOURCE_GROUP> --template-file <FILE>.bicep

Вместе два потока данных образуют мост MQTT, где вы:

  • Использование брокера MQTT сетки событий в качестве удаленного брокера
  • Использование локального брокера MQTT операций Интернета вещей Azure в качестве локального брокера
  • Использование TLS для удаленных и локальных брокеров
  • Использование управляемого удостоверения, назначаемого системой, для проверки подлинности в удаленном брокере
  • Использование учетной записи службы Kubernetes для проверки подлинности в локальном брокере
  • Сопоставление раздела с темой удаленного брокера с telemetry/aio помощью tutorial/local карты разделов
  • telemetry/# Сопоставление раздела с удаленным брокером с tutorial/cloud разделом на локальном брокере

Примечание.

По умолчанию Операции Интернета вещей Azure развертывают брокер MQTT, а также конечную точку потока данных брокера MQTT. Конечная точка потока данных брокера MQTT используется для подключения к брокеру MQTT. Конфигурация по умолчанию использует встроенный маркер учетной записи службы для проверки подлинности. Конечная точка называется default и доступна в том же пространстве имен, что и Операции Интернета вещей Azure. Конечная точка используется в качестве источника потока данных, созданного в этом руководстве. Дополнительные сведения о конечной точке потока данных брокера MQTT по умолчанию см. в статье о локальной конечной точке брокера MQTT Azure IoT Operations по умолчанию.

При публикации tutorial/local в разделе на локальном брокере MQTT операций Интернета вещей Azure сообщение переместится на telemetry/aio раздел удаленного брокера MQTT сетки событий. Затем сообщение перемыкается обратно в tutorial/cloud раздел (так как telemetry/# подстановочный знак захватывает его) на локальном брокере MQTT операций Интернета вещей Azure. Аналогичным образом, когда вы публикуете telemetry/aio раздел в удаленном брокере MQTT сетки событий, сообщение будет мостом к tutorial/cloud теме локального брокера MQTT операций Интернета вещей Azure.

Развертывание клиента MQTT

Чтобы проверить работу моста MQTT, разверните клиент MQTT в том же пространстве имен, что и Операции Интернета вещей Azure.

В настоящее время Bicep не применяется к развертыванию клиента MQTT.

Запуск подписчика

Используется kubectl exec для запуска оболочки в модуле pod клиента Mosquitto.

kubectl exec --stdin --tty mqtt-client -n azure-iot-operations -- sh

В оболочке запустите подписчик брокера Операций Интернета вещей Azure в tutorial/# пространстве mosquitto_subтем.

mosquitto_sub --host aio-broker --port 18883 \
  -t "tutorial/#" \
  --debug --cafile /var/run/certs/ca.crt \
  -D CONNECT authentication-method 'K8S-SAT' \
  -D CONNECT authentication-data $(cat /var/run/secrets/tokens/broker-sat)

Оставьте команду запущенной и откройте новое окно терминала.

Публикация сообщений MQTT в облаке через мост

В новом окне терминала запустите другую оболочку в модуле клиента Mosquitto.

kubectl exec --stdin --tty mqtt-client -n azure-iot-operations -- sh

В оболочке используйте mosquitto для публикации пяти сообщений в tutorial/local раздел.

mosquitto_pub -h aio-broker -p 18883 \
  -m "This message goes all the way to the cloud and back!" \
  -t "tutorial/local" \
  --repeat 5 --repeat-delay 1 -d \
  --debug --cafile /var/run/certs/ca.crt \
  -D CONNECT authentication-method 'K8S-SAT' \
  -D CONNECT authentication-data $(cat /var/run/secrets/tokens/broker-sat)

Просмотр сообщений в подписчике

В оболочке подписчика отображаются опубликованные сообщения.

Client null sending CONNECT
Client $server-generated/0000aaaa-11bb-cccc-dd22-eeeeee333333 received CONNACK (0)
Client $server-generated/0000aaaa-11bb-cccc-dd22-eeeeee333333 sending SUBSCRIBE (Mid: 1, Topic: tutorial/#, QoS: 0, Options: 0x00)
Client $server-generated/0000aaaa-11bb-cccc-dd22-eeeeee333333 received SUBACK
Subscribed (mid: 1): 0
Client $server-generated/0000aaaa-11bb-cccc-dd22-eeeeee333333 sending PINGREQ
Client $server-generated/0000aaaa-11bb-cccc-dd22-eeeeee333333 received PINGRESP
Client $server-generated/0000aaaa-11bb-cccc-dd22-eeeeee333333 received PUBLISH (d0, q0, r0, m0, 'tutorial/local', ... (52 bytes))
This message goes all the way to the cloud and back!
Client $server-generated/0000aaaa-11bb-cccc-dd22-eeeeee333333 received PUBLISH (d0, q0, r0, m0, 'tutorial/local', ... (52 bytes))
This message goes all the way to the cloud and back!
Client $server-generated/0000aaaa-11bb-cccc-dd22-eeeeee333333 received PUBLISH (d0, q0, r0, m0, 'tutorial/local', ... (52 bytes))
This message goes all the way to the cloud and back!
Client $server-generated/0000aaaa-11bb-cccc-dd22-eeeeee333333 received PUBLISH (d0, q0, r0, m0, 'tutorial/local', ... (52 bytes))
This message goes all the way to the cloud and back!
Client $server-generated/0000aaaa-11bb-cccc-dd22-eeeeee333333 received PUBLISH (d0, q0, r0, m0, 'tutorial/local', ... (52 bytes))
This message goes all the way to the cloud and back!
Client $server-generated/0000aaaa-11bb-cccc-dd22-eeeeee333333 sending PINGREQ
Client $server-generated/0000aaaa-11bb-cccc-dd22-eeeeee333333 received PINGRESP

Здесь вы увидите, что сообщения публикуются в локальном брокере Операций Интернета вещей Azure, мостом к брокеру tutorial/local MQTT сетки событий, а затем снова перемыкаются к локальному брокеру Операций Интернета вещей Azure снова в tutorial/cloud этой теме. Затем сообщения доставляются подписчику. В этом примере время кругового пути составляет около 80 мс.

Проверка метрик сетки событий для проверки доставки сообщений

Вы также можете проверить метрики сетки событий, чтобы убедиться, что сообщения доставляются брокеру MQTT сетки событий. В портал Azure перейдите в созданное пространство имен Сетки событий. В разделе Метрики MQTT: успешные опубликованные>сообщения. Вы должны увидеть количество опубликованных и доставленных сообщений по мере публикации сообщений в локальном брокере Операций Интернета вещей Azure.

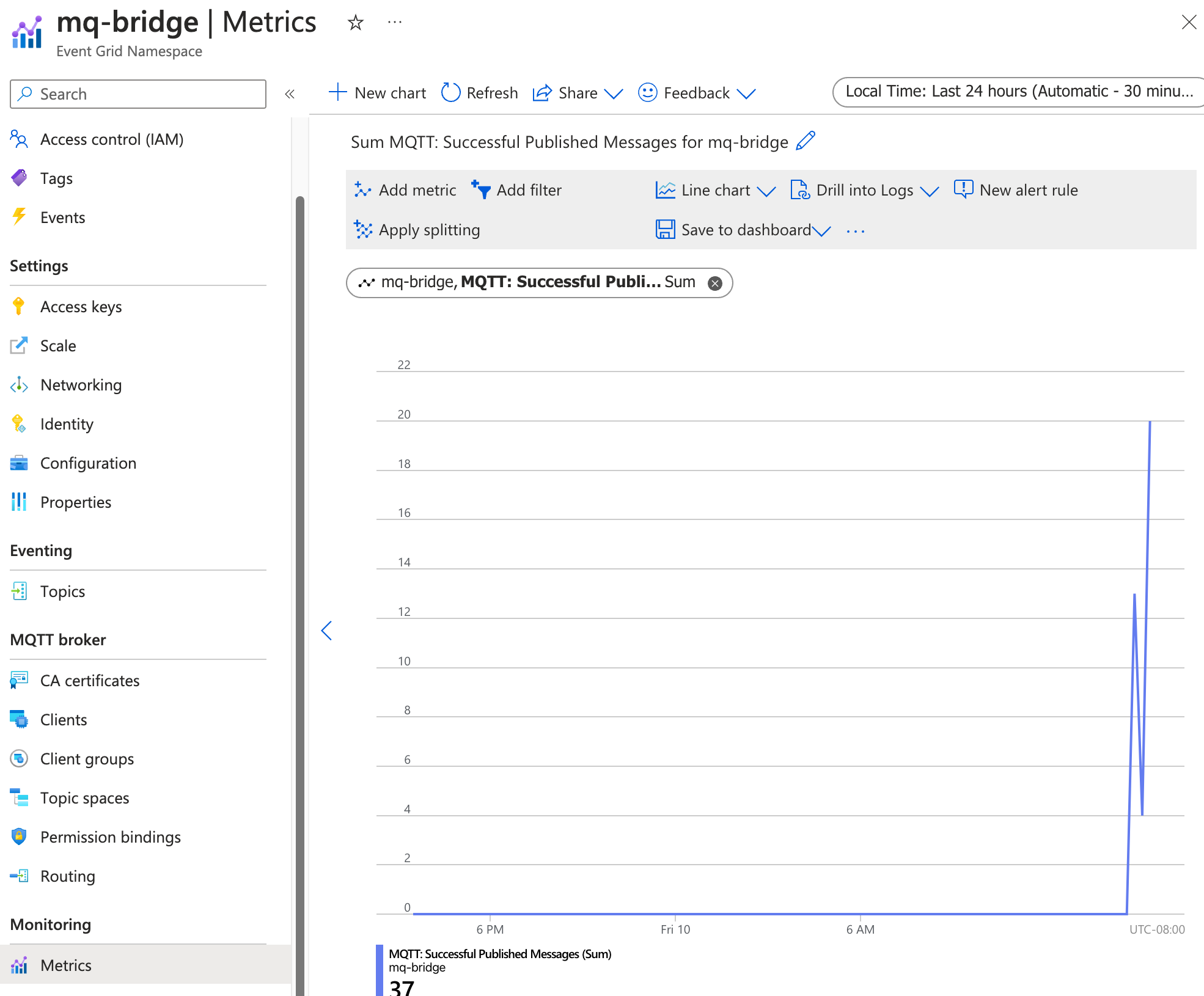

Снимок экрана: представление метрик в портал Azure для отображения успешных сообщений MQTT.

Совет

Конфигурации потоков данных, QoS и маршрутов сообщений можно проверить с помощью расширенияaz iot ops check --detail-level 2CLI.
