Руководство по копированию данных из Azure Data Box с помощью SMB

  • Статья

В этом руководстве объясняется, как подключиться к Data Box и скопировать оттуда данные на локальный сервер с помощью локального пользовательского интерфейса. Устройство Data Box содержит данные, экспортированные из учетной записи хранения Azure.

В этом руководстве описано следующее:

  • Необходимые компоненты
  • Подключение к Data Box
  • Копирование данных из Data Box

Необходимые компоненты

Перед тем как начать, убедитесь в следующем.

  1. Вы разместили заказ на Azure Data Box.
  2. Вы получили Data Box. Состояние заказа на портале — Доставлено.
  3. У вас есть главный компьютер, на который вы хотите скопировать данные из Data Box. Хост-компьютер должен
    • поддерживаемая операционная система;
    • Компьютер должен быть подключен к высокоскоростной сети. Настоятельно рекомендуем использовать хотя бы одно соединение Ethernet со скоростью передачи данных 10 Гбит/с. Если подключение 10 Гбит/с недоступно, можно использовать канал передачи данных 1 Гбит/с, но при этом скорость копирования будет снижена.

Подключение к Data Box

В зависимости от выбранной учетной записи хранения Data Box создает указанные ниже ресурсы.

  • До трех общих папок для каждой связанной учетной записи хранения (GPv1 и GPv2).
  • Одна общая папка для хранилища класса Premium.
  • Одна общая папка для учетной записи хранения BLOB-объектов.

В общих папках для блочных и страничных BLOB-объектов объектами первого уровня являются контейнеры, а второго — большие двоичные объекты. В общих папках для файлов Azure объекты первого уровня — общие папки, а объекты второго уровня — файлы.

В следующей таблице приведен UNC-путь к общим папкам в Data Box и URL-адрес службы хранилища Azure, куда отправляются данные. Конечный URL-адрес службы хранилища Azure может быть производным от UNC-пути к общей папке.

Большие двоичные объекты и файлы Пути и URL-адреса
Блочные BLOB-объекты Azure
  • UNC-путь к общим папкам: \\<DeviceIPAddress>\<StorageAccountName_BlockBlob>\<ContainerName>\files\a.txt
  • URL-адрес службы хранилища Azure: https://<StorageAccountName>.blob.core.windows.net/<ContainerName>/files/a.txt
    		•
    Страничные BLOB-объекты Azure
  • UNC-путь к общим папкам: \\<DeviceIPAddress>\<StorageAccountName_PageBlob>\<ContainerName>\files\a.txt
  • URL-адрес службы хранилища Azure: https://<StorageAccountName>.blob.core.windows.net/<ContainerName>/files/a.txt
    		•
    Файлы Azure
  • UNC-путь к общим папкам: \\<DeviceIPAddress>\<StorageAccountName_AzFile>\<ShareName>\files\a.txt
  • URL-адрес службы хранилища Azure: https://<StorageAccountName>.file.core.windows.net/<ShareName>/files/a.txt
    		•

    Если вы используете главный компьютер с ОС Windows Server, для подключения к Data Box выполните указанные ниже действия.

    1. В первую очередь необходимо выполнить проверку подлинности и начать сеанс. Перейдите на страницу Подключение и копирование. Чтобы получить учетные данные для доступа к общим папкам, связанным с вашей учетной записью хранения, выберите элемент Получить учетные данные.

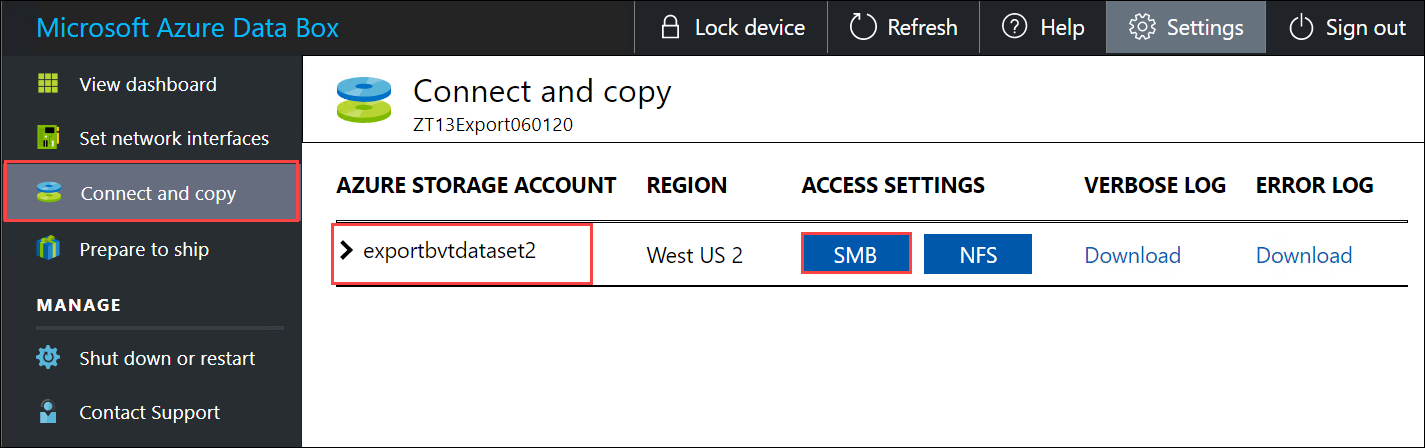

      Получение учетных данных для доступа к общей папке

    2. В диалоговом окне "Доступ к общей папке и копирование данных" скопируйте имя пользователя и пароль, соответствующие необходимой общей папке. Нажмите ОК.

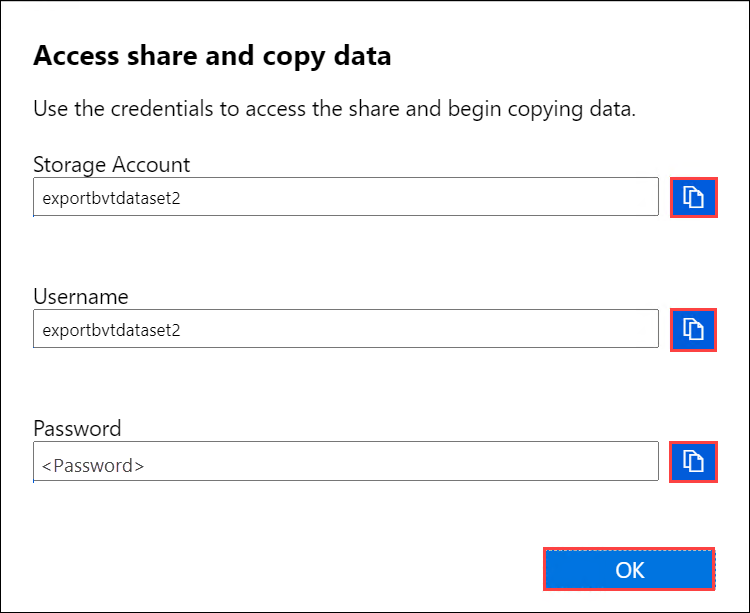

      Получение учетных данных общей папки, доступ к ней и копирование данных

    3. Чтобы получить доступ к общим папкам, связанным с вашей учетной записью хранения (exportbvtdataset2 в следующем примере) на главном компьютере, откройте окно командной строки. В командной строке введите:

      net use \\<IP address of the device>\<share name> /u:<IP address of the device>\<user name for the share>

      В зависимости от формата ваших данных, пути к общей папке могут быть следующими:

      • Блочный BLOB-объект Azure — \\169.254.143.85\exportbvtdataset2_BlockBlob.
      • Страничный BLOB-объект Azure — \\169.254.143.85\exportbvtdataset2_PageBlob.
      • Файлы Azure — \\169.254.143.85\exportbvtdataset2_AzFile.

    4. При отображении соответствующего запроса введите пароль для общей папки. В примере ниже показан процесс подключения к общей папке с помощью указанной выше команды.

      C:\Users\Databoxuser>net use \\169.254.143.85\exportbvtdataset2_BlockBlob /u:169.254.143.85\exportbvtdataset2
Enter the password for 'exportbvtdataset2' to connect to '169.254.143.85':
The command completed successfully.

    5. Нажмите клавиши WINDOWS+R. В окне Выполнить введите \\<device IP address>. Нажмите кнопку ОК, чтобы открыть проводник.

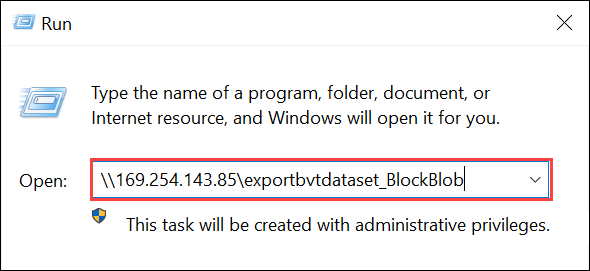

      Подключение к общей папке с помощью проводника, ввод IP-адреса устройства

      Должны отобразиться папки, в том числе общие.

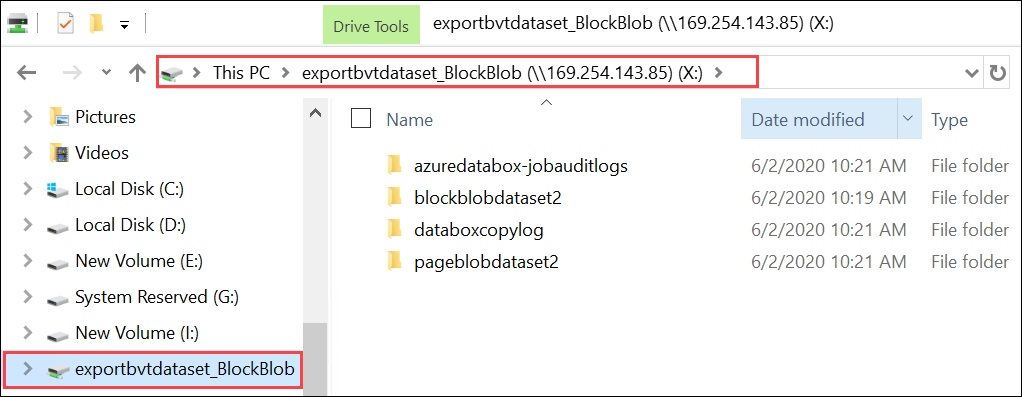

      Подключение к общей папке с помощью проводника, просмотр общих папок

    Если вы используете клиент Linux, вставьте общий ресурс SMB с помощью следующей команды. Параметр "vers" указывает версию SMB, которую поддерживает ваш узел Linux. Вставьте необходимую версию в указанную ниже команду. Версии SMB, которые поддерживает Data Box, см. в разделе Поддерживаемые файловые системы для клиентов Linux

    sudo mount -t nfs -o vers=2.1 169.254.143.85:/exportbvtdataset2_BlockBlob /home/databoxubuntuhost/databox

    Копирование данных из Data Box

    После подключения к общим папкам Data Box можно скопировать данные.

    Перед началом копирования данных выполните следующие действия:

    1. Скачайте журнал копирования. На странице Подключиться и копировать выберите элемент Журнал копирования. При появлении запроса сохраните журнал в своей системе.

      Если размер журнала копирования слишком велик, вам потребуется использовать обозреватель служба хранилища Azure или AzCopy, чтобы скачать журнал копирования и предотвратить любые сбои.

      • Если вы используете служба хранилища Azure Explorer для скачивания журнала копирования, вы можете сопоставить учетную запись хранения Azure в обозревателе служба хранилища Azure и скачать необработанный файл.
      • Если вы используете AzCopy для скачивания журнала копирования, вы можете скопировать AzCopy copy файл журнала из учетной записи хранения в локальную систему.

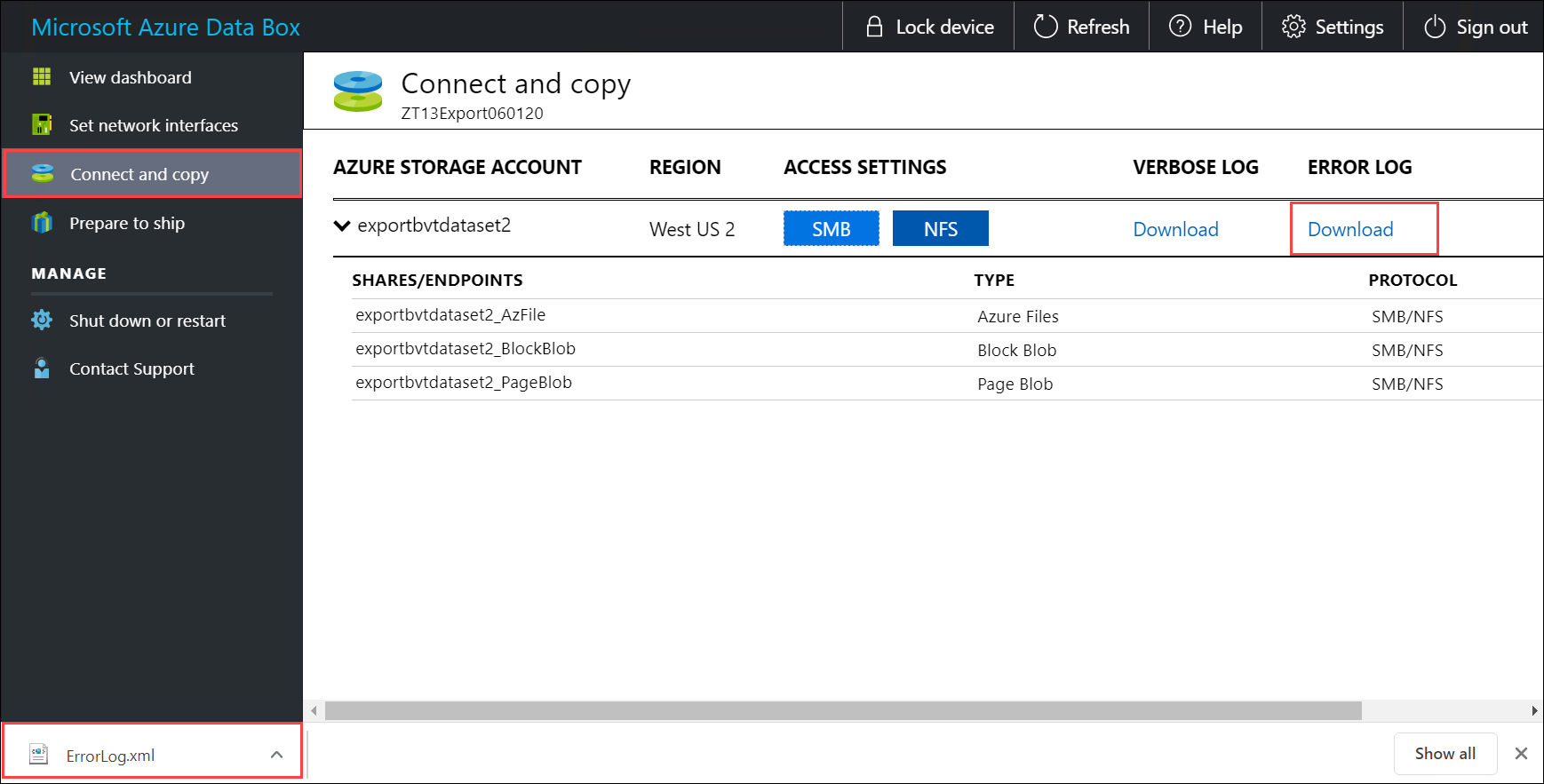

      Скачивание журнала копирования 1

      Повторите эти действия, чтобы скачать подробный журнал.

    2. Просмотрите подробный журнал. Подробный журнал содержит список всех файлов, успешно экспортированных из учетной записи хранения Azure. Кроме того, журнал содержит размер файла и вычисление контрольной суммы.

      <File CloudFormat="BlockBlob" Path="validblobdata/test1.2.3.4" Size="1024" crc64="7573843669953104266">
</File><File CloudFormat="BlockBlob" Path="validblobdata/helloEndWithDot..txt" Size="11" crc64="7320094093915972193">
</File><File CloudFormat="BlockBlob" Path="validblobdata/test..txt" Size="12" crc64="17906086011702236012">
</File><File CloudFormat="BlockBlob" Path="validblobdata/test1" Size="1024" crc64="7573843669953104266">
</File><File CloudFormat="BlockBlob" Path="validblobdata/test1.2.3" Size="1024" crc64="7573843669953104266">
</File><File CloudFormat="BlockBlob" Path="validblobdata/.......txt" Size="11" crc64="7320094093915972193">
</File><File CloudFormat="BlockBlob" Path="validblobdata/copylogb08fa3095564421bb550d775fff143ed====..txt" Size="53638" crc64="1147139997367113454">
</File><File CloudFormat="BlockBlob" Path="validblobdata/testmaxChars-123456790-123456790-123456790-123456790-123456790-123456790-123456790-123456790-123456790-123456790-123456790-123456790-123456790-123456790-123456790-123456790-123456790-123456790-123456790-123456790-12345679" Size="1024" crc64="7573843669953104266">
</File><File CloudFormat="BlockBlob" Path="export-ut-container/file0" Size="0" crc64="0">
</File><File CloudFormat="BlockBlob" Path="export-ut-container/file1" Size="0" crc64="0">
</File><File CloudFormat="BlockBlob" Path="export-ut-container/file4096_000001" Size="4096" crc64="16969371397892565512">
</File><File CloudFormat="BlockBlob" Path="export-ut-container/file4096_000000" Size="4096" crc64="16969371397892565512">
</File><File CloudFormat="BlockBlob" Path="export-ut-container/64KB-Seed10.dat" Size="65536" crc64="10746682179555216785">
</File><File CloudFormat="BlockBlob" Path="export-ut-container/LiveSiteReport_Oct.xlsx" Size="7028" crc64="6103506546789189963">
</File><File CloudFormat="BlockBlob" Path="export-ut-container/NE_Oct_GeoReport.xlsx" Size="103197" crc64="13305485882546035852">
</File><File CloudFormat="BlockBlob" Path="export-ut-container/64KB-Seed1.dat" Size="65536" crc64="3140622834011462581">
</File><File CloudFormat="BlockBlob" Path="export-ut-container/1mbfiles-0-0" Size="1048576" crc64="16086591317856295272">
</File><File CloudFormat="BlockBlob" Path="export-ut-container/file524288_000001" Size="524288" crc64="8908547729214703832">
</File><File CloudFormat="BlockBlob" Path="export-ut-container/4mbfiles-0-0" Size="4194304" crc64="1339017920798612765">
</File><File CloudFormat="BlockBlob" Path="export-ut-container/file524288_000000" Size="524288" crc64="8908547729214703832">
</File><File CloudFormat="BlockBlob" Path="export-ut-container/8mbfiles-0-1" Size="8388608" crc64="3963298606737216548">
</File><File CloudFormat="BlockBlob" Path="export-ut-container/1mbfiles-0-1" Size="1048576" crc64="11061759121415905887">
</File><File CloudFormat="BlockBlob" Path="export-ut-container/XLS-10MB.xls" Size="1199104" crc64="2218419493992437463">
</File><File CloudFormat="BlockBlob" Path="export-ut-container/8mbfiles-0-0" Size="8388608" crc64="1072783424245035917">
</File><File CloudFormat="BlockBlob" Path="export-ut-container/4mbfiles-0-1" Size="4194304" crc64="9991307204216370812">
</File><File CloudFormat="BlockBlob" Path="export-ut-container/VL_Piracy_Negtive10_TPNameAndGCS.xlsx" Size="12398699" crc64="13526033021067702820">
</File>

    3. Проверьте журнал копирования на наличие ошибок. В этом журнале указаны файлы, которые не удалось скопировать из-за ошибок.

      Ниже приведен пример выходных данных журнала копирования, отображающихся, если все файлы скопированы без ошибок из Azure на устройство Data Box.

      <CopyLog Summary="Summary">
  <Status>Succeeded</Status>
  <TotalFiles_Blobs>5521</TotalFiles_Blobs>
  <FilesErrored>0</FilesErrored>
</CopyLog>

      Ниже приведен пример выходных данных журнала копирования, отображающихся, если некоторые файлы не удалось скопировать из Azure из-за ошибок.

      <ErroredEntity CloudFormat="AppendBlob" Path="export-ut-appendblob/wastorage.v140.3.0.2.nupkg">
  <Category>UploadErrorCloudHttp</Category>
  <ErrorCode>400</ErrorCode>
  <ErrorMessage>UnsupportBlobType</ErrorMessage>
  <Type>File</Type>
</ErroredEntity><ErroredEntity CloudFormat="AppendBlob" Path="export-ut-appendblob/xunit.console.Primary_2020-05-07_03-54-42-PM_27444.hcsml">
  <Category>UploadErrorCloudHttp</Category>
  <ErrorCode>400</ErrorCode>
  <ErrorMessage>UnsupportBlobType</ErrorMessage>
  <Type>File</Type>
</ErroredEntity><ErroredEntity CloudFormat="AppendBlob" Path="export-ut-appendblob/xunit.console.Primary_2020-05-07_03-54-42-PM_27444 (1).hcsml">
  <Category>UploadErrorCloudHttp</Category>
  <ErrorCode>400</ErrorCode>
  <ErrorMessage>UnsupportBlobType</ErrorMessage>
  <Type>File</Type>
</ErroredEntity><CopyLog Summary="Summary">
  <Status>Failed</Status>
  <TotalFiles_Blobs>4</TotalFiles_Blobs>
  <FilesErrored>3</FilesErrored>
</CopyLog>

      Доступны следующие варианты экспорта этих файлов:

      • Вы можете передать файлы, которые не удалось скопировать по сети.
      • Если размер данных превышает объем используемой емкости устройства, выполняется частичное копирование. Все файлы, которые не были скопированы, перечисляются в этом журнале. Этот журнал можно использовать в качестве входного XML-файла, чтобы создать новый заказ Data Box, а затем скопировать эти файлы.

    После подключения к общей папке SMB начните копирование данных. Кроме того, для копирования данных можно использовать любое средство для копирования файлов, совместимое с протоколом SMB, например Robocopy. С помощью средства Robocopy можно запустить несколько заданий копирования.

    Дополнительные сведения о команде Robocopy см. в статье Robocopy и несколько примеров.

    По завершении копирования перейдите к панели мониторинга и проверьте использованное и свободное место на устройство.

    Теперь вы можете отправить свое устройство Data Box в корпорацию Майкрософт.

    Следующие шаги

    В этом руководстве были освещены следующие темы относительно Azure Data Box.

    • Необходимые компоненты
    • Подключение к Data Box
    • Копирование данных из Data Box

    Перейдите к следующему руководству, чтобы узнать, как отправить свой Data Box обратно в корпорацию Майкрософт.

    Отправка Azure Data Box в корпорацию Майкрософт
