Руководство по настройке сети для Azure Stack Edge Pro R

  • Статья

В этом учебнике объясняется, как настроить сеть для устройства Azure Stack Edge Pro R, используя локальный пользовательский веб-интерфейс.

Процесс подключения может занять около 20 минут.

В этом руководстве вы рассмотрите следующее:

  • Необходимые компоненты
  • Настройка сети
  • Настройка расширенного сетевого взаимодействия
  • Настройка веб-прокси
  • Проверка параметров сети

Необходимые компоненты

Перед настройкой и настройкой устройства Azure Stack Edge Pro R убедитесь, что вы:

Настройка сети

На странице Начало работы отображаются разные параметры, необходимые для настройки и регистрации физического устройства в службе Azure Stack Edge.

Выполните описанные ниже действия, чтобы настроить сеть для устройства.

  1. В локальном пользовательском веб-интерфейсе устройства откройте страницу Начало работы.

  2. На плитке Сеть выберите Настроить, чтобы открыть страницу Сеть.

    На физическом устройстве доступно четыре сетевых интерфейса. Порты 1 и 2 — это сетевые интерфейсы со скоростью 1 Гбит/с. Порты 3 и 4 — это сетевые интерфейсы со скоростью 10/25 Гбит/с. Порт 1 автоматически настроен только для управления, тогда как порты 2–4 являются портами данных. Страница "Сеть" показана следующим образом:

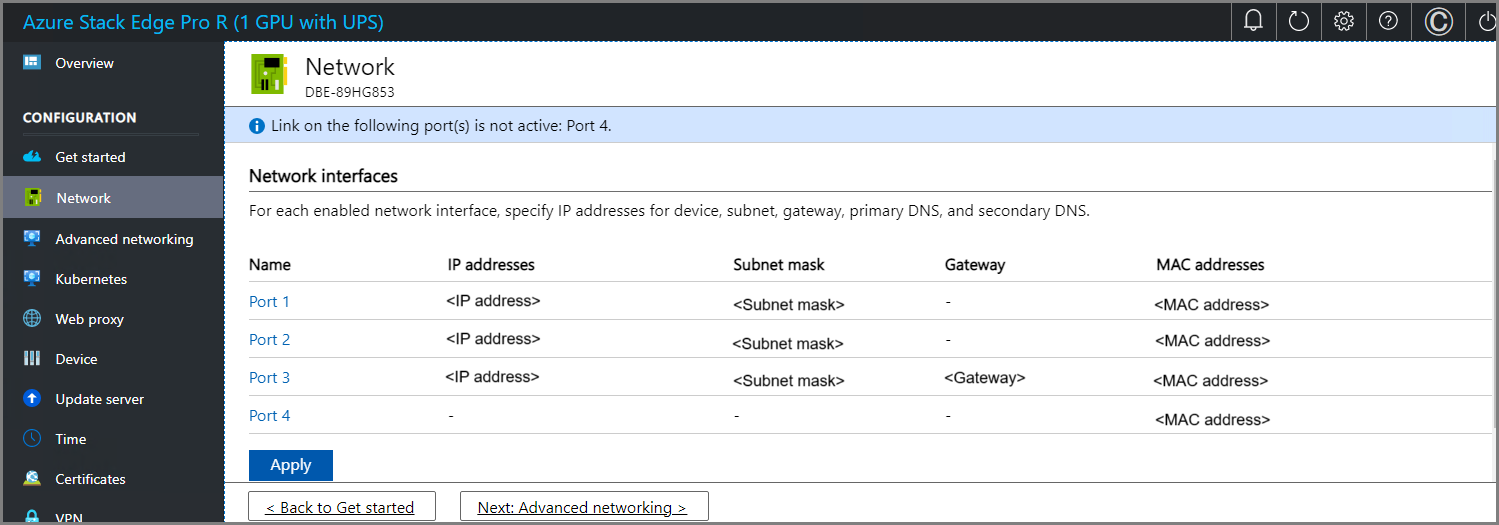

    Страница

  3. Чтобы изменить параметры сети, выберите порт и в открывшейся области измените значения IP-адреса, подсети, шлюза, а также основного и дополнительного DNS-серверов.

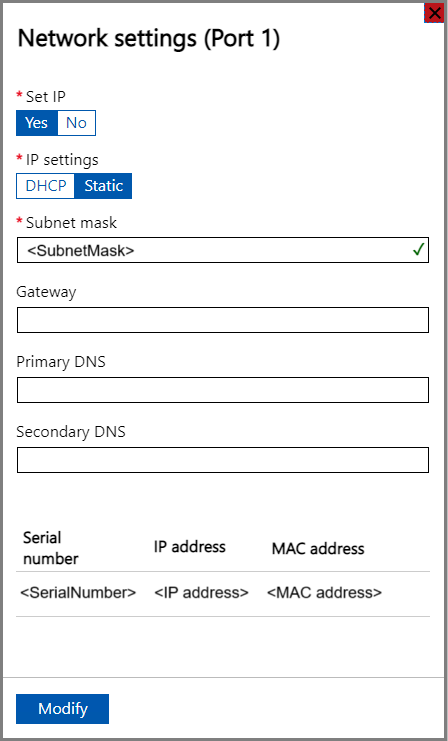

    • Если выбрать порт 1, можно увидеть, что он предварительно настроен как статический.

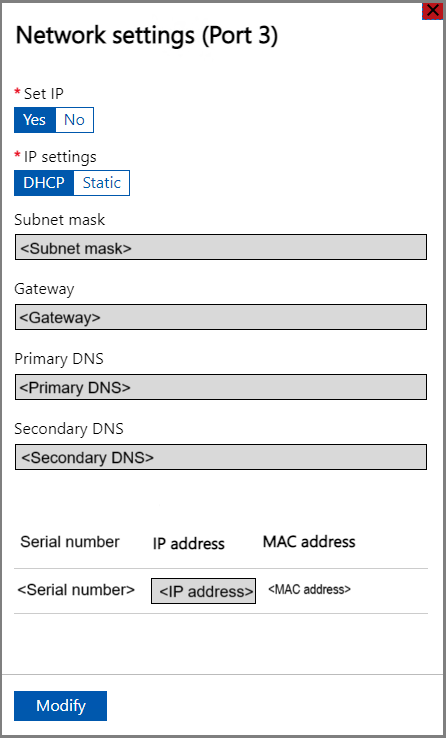

    • Если вы выбрали "Порт 2", "Порт 3" или "Порт 4", любой из них по умолчанию настраивается как порт DHCP.

    При настройке параметров сети учитывайте следующее.

    • Если в среде включен DHCP, сетевые интерфейсы настраиваются автоматически. IP-адрес, подсеть, шлюз и DNS назначаются автоматически.
    • Если протокол DHCP не включен, при необходимости вы можете назначить статические IP-адреса.
    • Сетевой интерфейс можно настроить как IPv4.
    • Объединение сетевых карточек или агрегирование ссылок не поддерживается в Azure Stack Edge.
    • Серийный номер для любого порта совпадает с серийным номером узла.

    Примечание.

    Если необходимо подключиться к устройству из внешней сети, см. раздел "Включить доступ к устройству из внешней сети " для получения дополнительных параметров сети.

    После настройки сети для устройства эта страница обновится, как показано ниже.

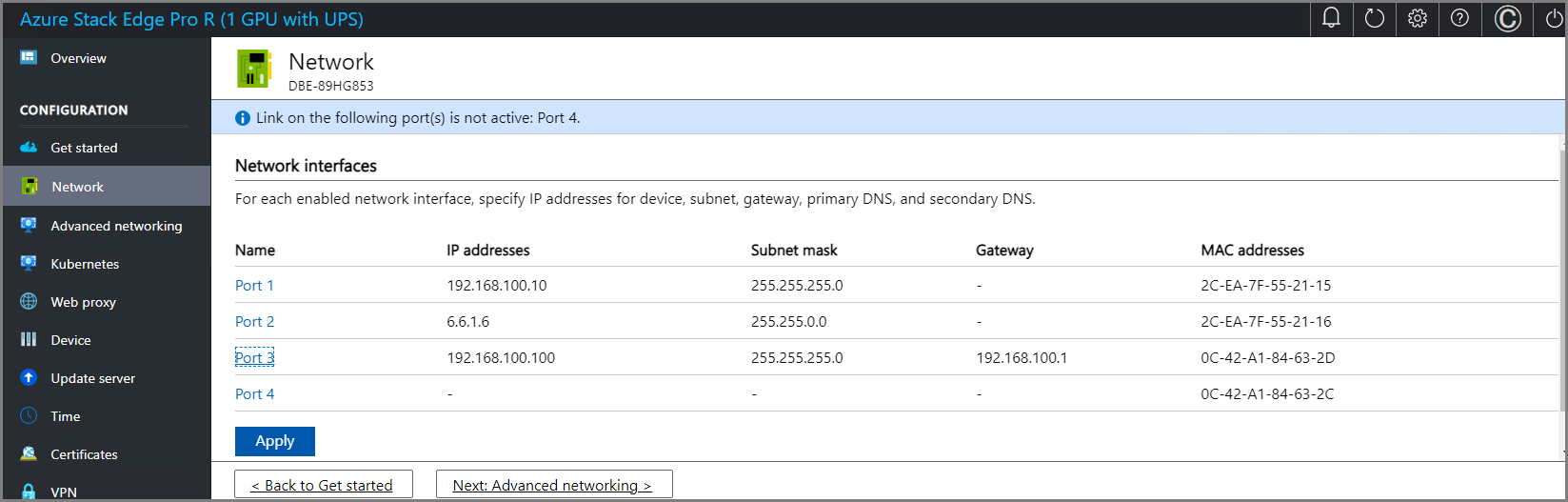

    Страница

    Примечание.

    Мы советуем не переключать локальный IP-адрес сетевого интерфейса со статического на DCHP при отсутствии другого IP-адреса для подключения к устройству. Если, используя один сетевой интерфейс, вы переключитесь на DHCP, вы не сможете определить адрес DHCP. Если вы хотите переключиться на адрес DHCP, дождитесь, пока устройство завершит подключение к службе, а затем измените адрес. Затем вы сможете просмотреть IP-адреса всех адаптеров в свойствах устройства на портале Azure для службы.

    После настройки и применения параметров сети нажмите кнопку "Далее: Расширенная сеть " для настройки вычислительной сети.

Включение сети вычислений

Выполните описанные ниже действия, чтобы включить вычисление и настроить сеть вычислений.

  1. На странице "Дополнительное сетевое взаимодействие" выберите сетевой интерфейс, который требуется включить для вычислений.

    Страницы

Настройка виртуальных коммутаторов

Выполните следующие действия, чтобы добавить или удалить виртуальные коммутаторы и виртуальные сети.

  1. В локальном пользовательском интерфейсе перейдите на страницу "Расширенная сеть ".

  2. В разделе "Виртуальный коммутатор" вы добавите или удалите виртуальные коммутаторы. Выберите " Добавить виртуальный коммутатор" , чтобы создать новый коммутатор.

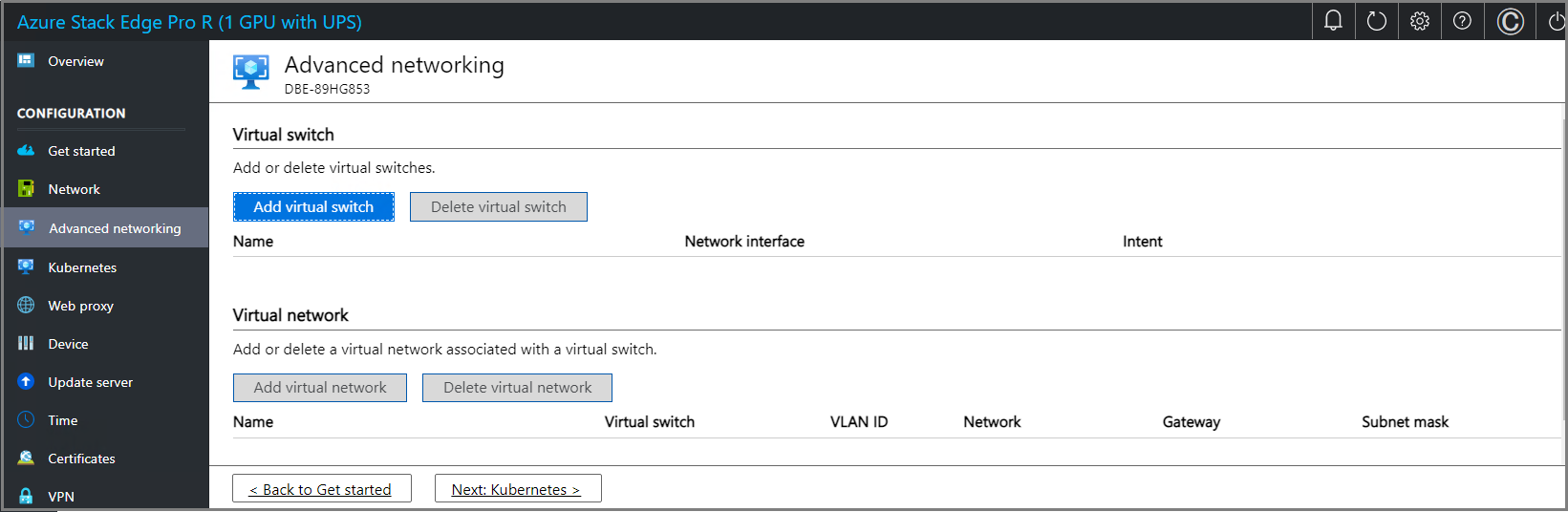

    Добавление страницы виртуального коммутатора в локальном пользовательском интерфейсе 2

  3. В колонке "Параметры сети", если используется новый коммутатор, укажите следующее:

    1. Укажите имя виртуального коммутатора.

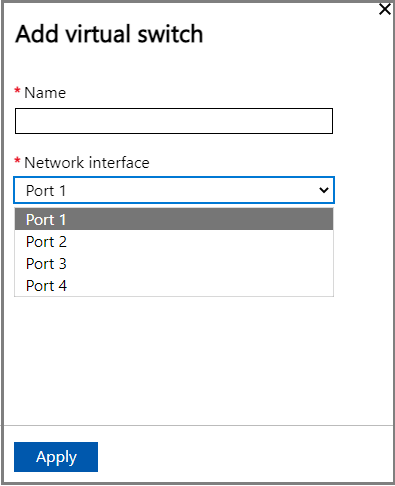

    2. Выберите сетевой интерфейс, на котором должен быть создан виртуальный коммутатор.
    3. При развертывании рабочих нагрузок 5G задайте для функции "Поддержка ускорения сети " значение "Да".
    4. Выберите Применить. Вы увидите, что создается указанный виртуальный коммутатор.

    Снимок экрана: страница

  4. Чтобы создать несколько коммутаторов, выполните описанные ранее действия.

  5. Чтобы удалить виртуальный коммутатор, в разделе "Виртуальный коммутатор " выберите "Удалить виртуальный коммутатор". При удалении виртуального коммутатора связанные виртуальные сети также удаляются.

Теперь можно создать виртуальные сети и связать их с созданными виртуальными коммутаторами.

Настройка виртуальных сетей

Вы можете добавлять или удалять виртуальные сети, связанные с виртуальными коммутаторами. Чтобы добавить виртуальный коммутатор, выполните следующие действия.

  1. В локальном пользовательском интерфейсе на странице "Расширенная сеть " в разделе "Виртуальная сеть " выберите "Добавить виртуальную сеть".

  2. В колонке "Добавление виртуальной сети " введите следующие сведения:

    1. Выберите виртуальный коммутатор, для которого требуется создать виртуальную сеть.
    2. Укажите имя виртуальной сети. Указанное имя должно соответствовать правилам именования и ограничениям для ресурсов Azure.
    3. Введите идентификатор виртуальной локальной сети в качестве уникального числа в диапазоне 1–4094. Идентификатор виртуальной локальной сети должен находиться в конфигурации магистрали. Дополнительные сведения о конфигурации магистрали для коммутатора см. в инструкциях производителя физического коммутатора.
    4. Укажите маску подсети и шлюз для виртуальной локальной сети согласно конфигурации физической сети.
    5. Выберите Применить. Виртуальная сеть создается на указанном виртуальном коммутаторе.

  3. Чтобы удалить виртуальную сеть, в разделе "Виртуальная сеть " выберите "Удалить виртуальную сеть " и выберите виртуальную сеть, которую нужно удалить.

  4. Нажмите кнопку Далее: Kubernetes > , чтобы настроить IP-адреса вычислений для Kubernetes.

Настройка IP-адресов вычислений

После создания виртуальных коммутаторов можно включить коммутаторы для вычислительного трафика Kubernetes.

  1. В локальном пользовательском интерфейсе перейдите на страницу Kubernetes .

  2. Укажите рабочую нагрузку из указанных параметров.

    • Если вы работаете с решением Azure Private MEC, выберите вариант для решения Azure Private MEC в вашей среде.
    • Если вы работаете с решением SAP Digital Manufacturing или другим партнером Майкрософт, выберите вариант для SAP Digital Manufacturing for Edge Computing или другого партнерского решения Майкрософт в вашей среде.
    • Для других рабочих нагрузок выберите вариант для других рабочих нагрузок в вашей среде.

    При появлении запроса подтвердите указанный параметр и нажмите кнопку "Применить".

    Сведения об использовании PowerShell для указания рабочей нагрузки см. в подробных шагах в разделе "Изменение профилей рабочих нагрузок Kubernetes".

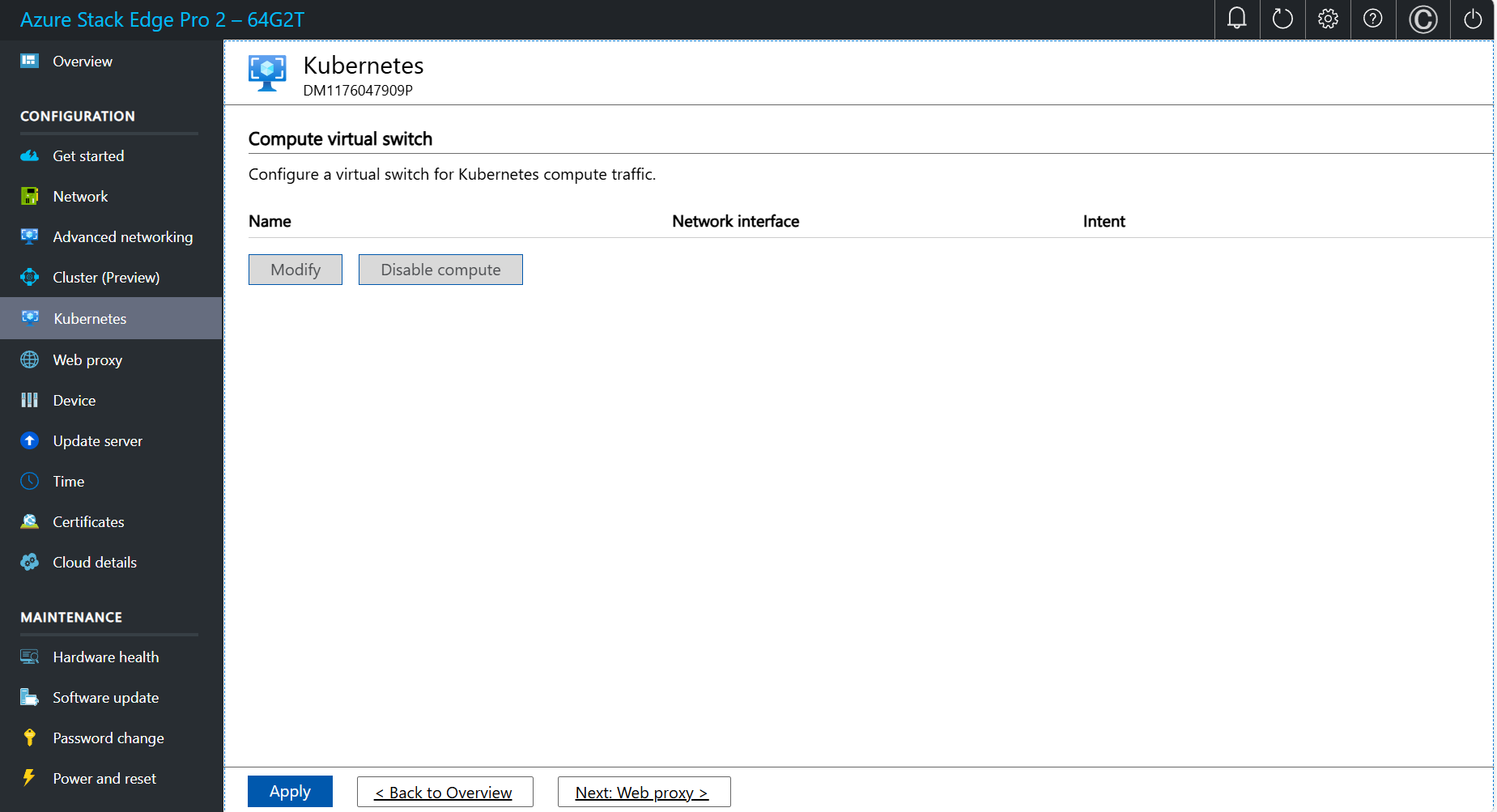

    Снимок экрана: параметры выбора рабочей нагрузки на странице Kubernetes локального пользовательского интерфейса для двух узлов.

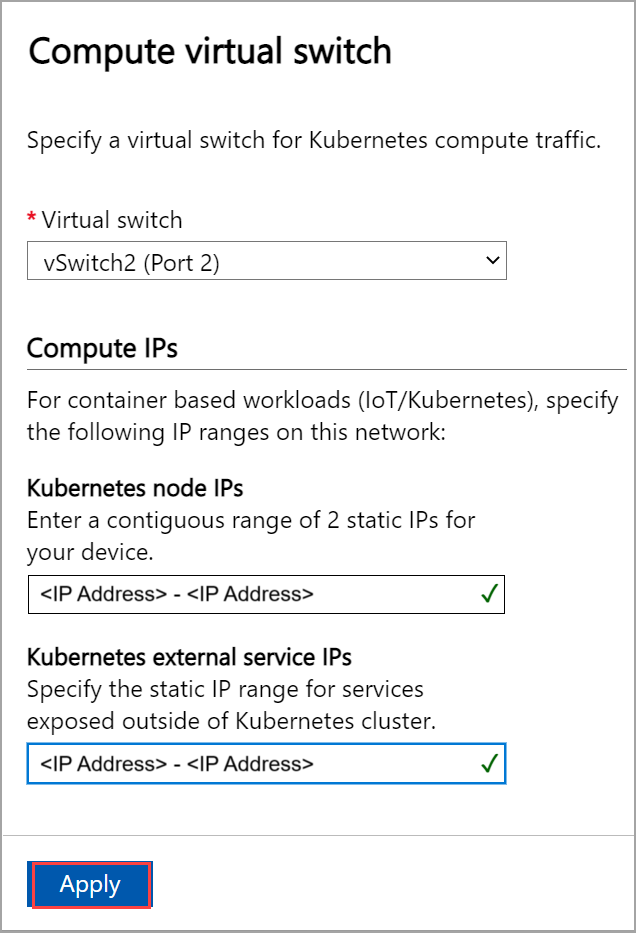

  3. В раскрывающемся списке выберите виртуальный коммутатор, который требуется включить для вычислительного трафика Kubernetes.

  4. Присвойте IP-адреса узлов Kubernetes. Эти статические IP-адреса предназначены для виртуальных машин Kubernetes.

    Если выбрать решение Azure Private MEC или SAP Digital Manufacturing for Edge Computing или другой вариант рабочей нагрузки партнера Майкрософт для вашей среды, необходимо предоставить непрерывный диапазон не менее 6 IPv4-адресов (или более) для конфигурации 1 узла.

    Если выбрать другие рабочие нагрузки для устройства n-node, то для вычислительной виртуальной машины предоставляются смежные диапазоны не менее n+1 IPv4-адресов (или более). Для устройства с 1 узлом укажите не менее 2 бесплатных, смежных IPv4-адресов.

    Внимание

    • Если вы используете другие рабочие нагрузки в вашей среде, Kubernetes в Azure Stack Edge использует для службы подсеть 172.27.0.0/16 для pod и 172.28.0.0/16. Убедитесь, что они не используются в вашей сети. См. раздел Изменение подсетей для группы pod и службы Kubernetes.
    • Режим DHCP не поддерживается для IP-адресов узлов Kubernetes.

  5. Присвойте IP-адреса внешних служб Kubernetes. Они же используются как IP-адреса балансировки нагрузки. Этот непрерывный диапазон статических IP-адресов предназначен для служб, которые вы хотите предоставлять вне кластера Kubernetes, а их количество напрямую зависит от числа предоставляемых служб.

    Внимание

    Мы настоятельно рекомендуем предоставить не менее одного IP-адреса для доступа к вычислительным модулям из службы концентратора Azure Stack Edge. Эти IP-адреса служб можно изменить позже.

  6. Выберите Применить.

    Снимок экрана: страница

  7. Процесс применения конфигурации может занять несколько минут и, возможно, потребуется обновить страницу в браузере.

  8. Нажмите кнопку "Далее": веб-прокси для настройки веб-прокси.

Настройка веб-прокси

Этот шаг настройки не является обязательным.

Внимание

Файлы автоматической настройки прокси-сервера (PAC-файлы) не поддерживаются. PAC-файл определяет, как веб-браузеры и другие агенты пользователей могут автоматически выбрать соответствующий прокси-сервер (метод доступа) для получения заданного URL-адреса. Прокси-серверы, пытающиеся перехватить и прочесть весь трафик (а затем повторно подписать все собственным сертификатом), не поддерживаются, так как сертификат прокси-сервера не является доверенным. Как правило, прозрачные прокси-серверы хорошо работают с Azure Stack Edge Pro R. Непрозрачные веб-прокси не поддерживаются.

  1. На странице Параметры веб-прокси выполните следующие действия:

    1. В поле URL-адрес веб-прокси введите URL-адрес в следующем формате: http://host-IP address or FQDN:Port number. URL-адреса HTTPS не поддерживаются.

    2. Чтобы проверить и применить настроенные параметры веб-прокси, выберите Применить.

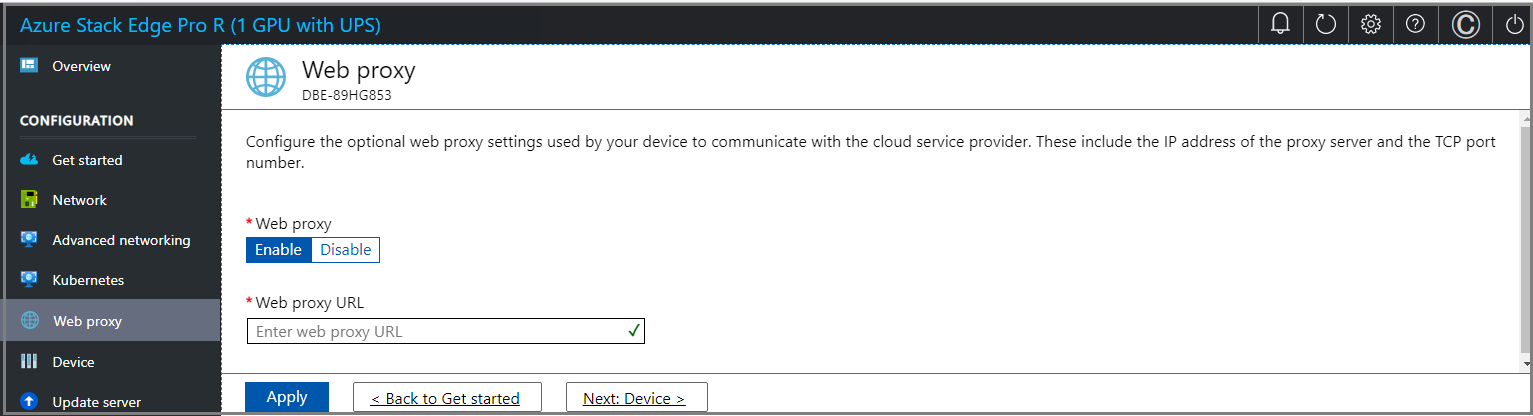

    Страница

  2. После применения параметров нажмите кнопку Далее: Устройство.
