Руководство по Подготовка Шлюза Azure Data Box в Hyper-V

Статья
06/01/2023

Обзор

В этом руководстве описано, как подготовить шлюз Azure Data Box в системе сервера, в которой выполняется Hyper-V на платформе Windows Server 2016, Windows Server 2012 R2 или Windows Server 2012.

Чтобы подготовить и настроить виртуальное устройство, требуются права администратора. Подготовка и начальная настройка могут занять около 10 минут.

В этом руководстве описано следующее:

проверка соответствия узла минимальным требованиям к устройству;
подготовка к работе виртуального устройства в гипервизоре;
запуск виртуального устройства и получение IP-адреса.

Если у вас еще нет подписки Azure, создайте бесплатную учетную запись, прежде чем начинать работу.

Предварительные требования

Ниже приведены предварительные требования для подготовки к работе виртуального устройства в системе сервера, в которой запущен Hyper-V на платформе Windows Server 2016 или Windows Server 2012 R2.

Для ресурса шлюза Data Box

Перед тем как начать, убедитесь в следующем.

Выполнены все инструкции из статьи Tutorial: Prepare to deploy Azure Data Box Gateway (Preview) (Руководство. Подготовка к развертыванию Шлюза Azure Data Box (предварительная версия)).
Образ виртуального устройства для Hyper-V загружен с портала Azure в соответствии с инструкциями в статье Tutorial: Prepare to deploy Azure Data Box Gateway (Preview) (Руководство. Подготовка к развертыванию Шлюза Azure Data Box (предварительная версия)).

Важно!

Программное обеспечение, выполняемое на шлюзе Data Box, может использоваться только с ресурсом шлюза Data Box.

Для виртуального устройства шлюза Data Box

Перед развертыванием устройства нужно выполнить указанные ниже условия.

У вас должен быть доступ к системе сервера, в которой выполняется Hyper-V на платформе Windows Server 2012 R2 или более поздней версии, которую можно использовать для подготовки устройства к работе.
ОС сервера виртуальных машин должна быть в состоянии выделить указанные ниже ресурсы для подготовки виртуального устройства к работе.
- Не менее 4 ядер.
- Не менее 8 ГБ ОЗУ. Мы настоятельно рекомендуем не менее 16 ГБ ОЗУ.
- Один сетевой интерфейс.
- Диск ОС размером 250 ГБ.
- Виртуальный диск данных размером 2 ТБ.

Сеть в центре обработки данных

Перед началом работы

Изучите сетевые требования к развертыванию шлюза Data Box и настройте сеть центра обработки данных в соответствии с требованиями. Дополнительные сведения см. в разделе Azure Data Box Gateway system requirements (Preview) (Системные требования Шлюза Azure Data Box (предварительная версия)).
Убедитесь, что минимальная пропускная способность интернет-канала, необходимая для оптимальной работы устройства, составляет 20 Мбит/с.

Проверка системы сервера

Для создания виртуального устройства вам потребуется:

Роль Hyper-V, установленная в ОС Windows Server 2016, Windows Server 2012 R2 или Windows Server 2012.
диспетчер Microsoft Hyper-V в клиенте Microsoft Windows, подключенном к главной системе.
Убедиться в том, что основное оборудование (система сервера), на котором создается виртуальное устройство, располагает указанными ниже ресурсами для виртуального устройства:
- Минимум четыре виртуальных процессора.
- Не менее 8 ГБ ОЗУ. Мы настоятельно рекомендуем не менее 16 ГБ ОЗУ.
- Один сетевой интерфейс, подключенный к сети с маршрутизацией трафика в Интернет.
- Диск ОС размером 250 ГБ.
- Виртуальный диск размером 2 ТБ для системных данных.

подготовка к работе виртуального устройства в гипервизоре;

Для подготовки устройства в низкоуровневой оболочке выполните указанные ниже действия.

На узле Windows Server скопируйте образ виртуального устройства на локальный диск. Этот образ VHDX необходимо скачать с портала Azure. Запишите расположение, в которое был скопирован образ, так как он потребуется вам позднее.

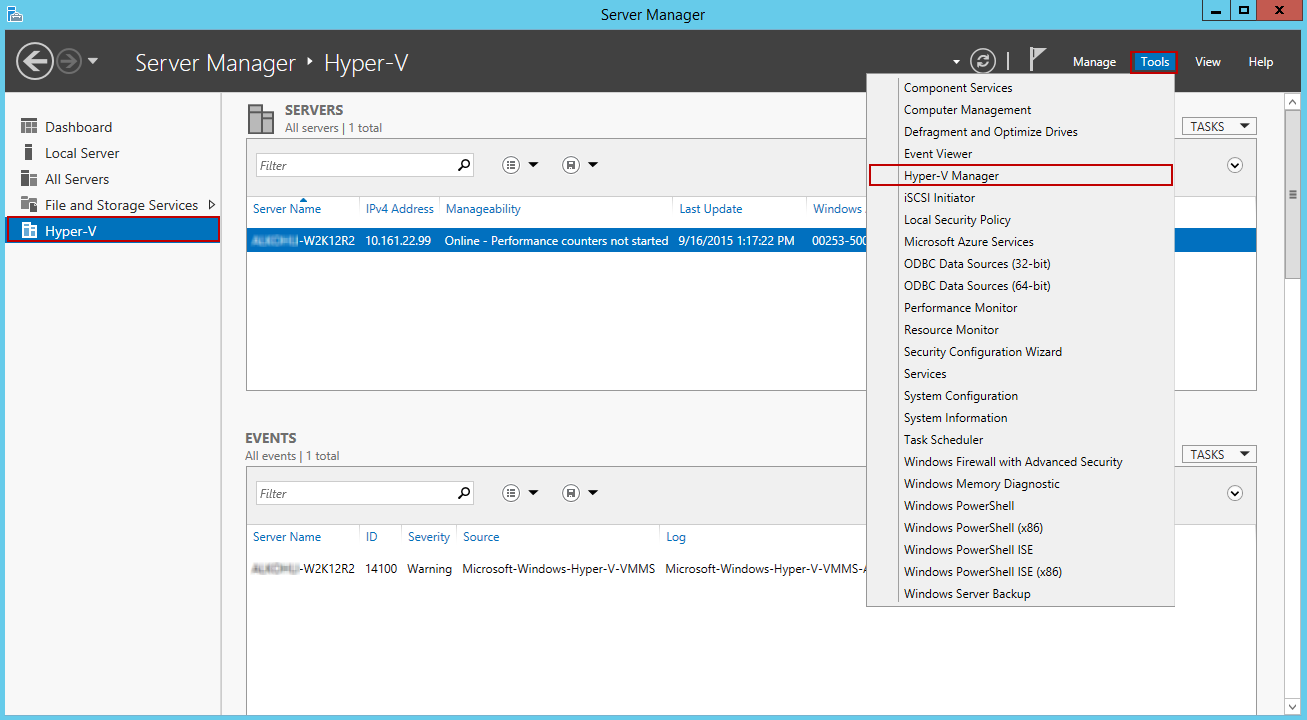

Откройте Диспетчер сервера. В правом верхнем углу выберите Сервис и Диспетчер Hyper-V.

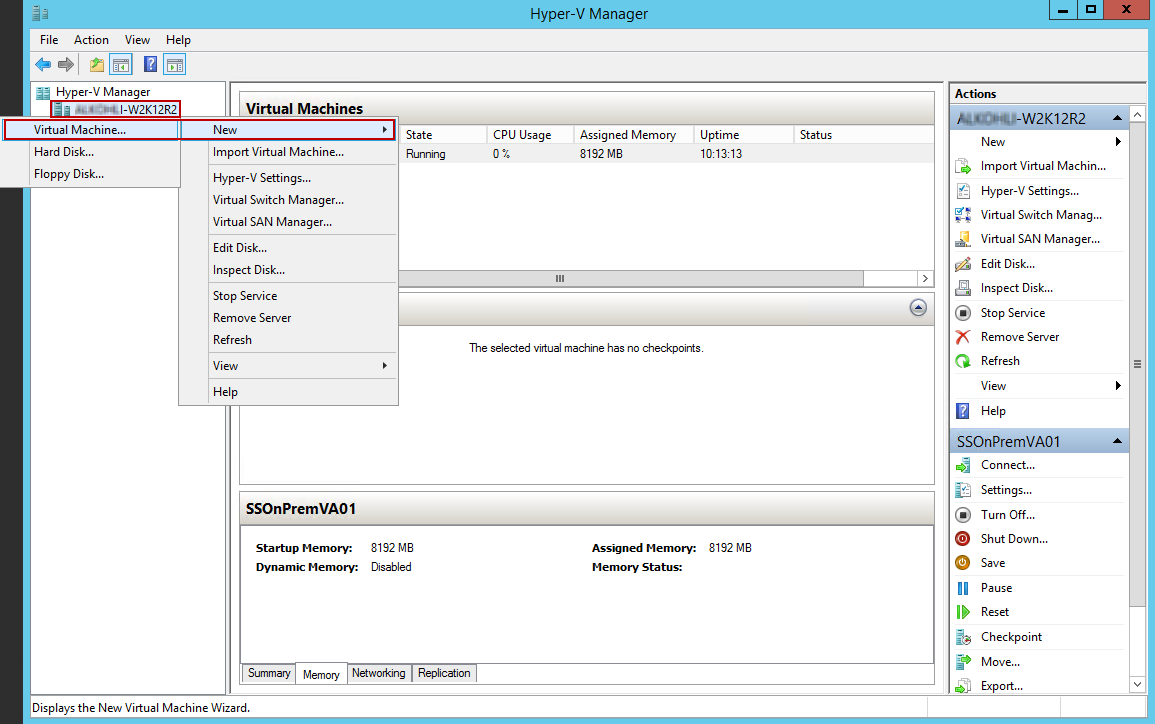

В диспетчере Hyper-V на панели областей щелкните правой кнопкой мыши узел системы, чтобы открыть контекстное меню, затем выберите Создать>Виртуальная машина.
На странице Перед началом работы мастера создания виртуальной машины нажмите кнопку Далее.

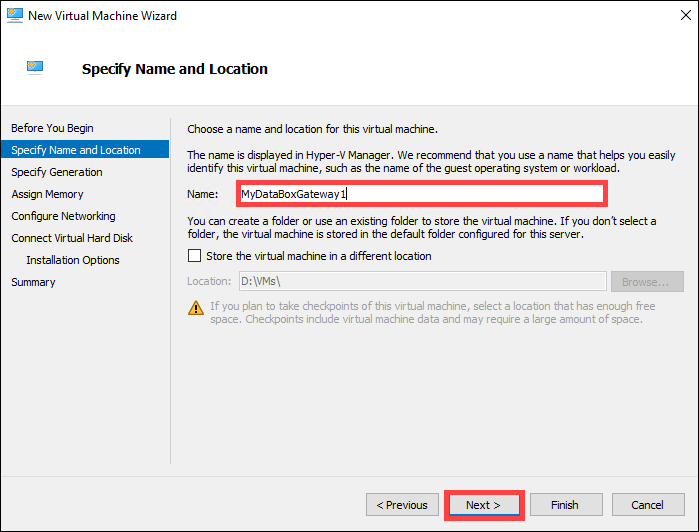

На странице Указание имени и расположения введите имя виртуального устройства. Щелкните Далее.

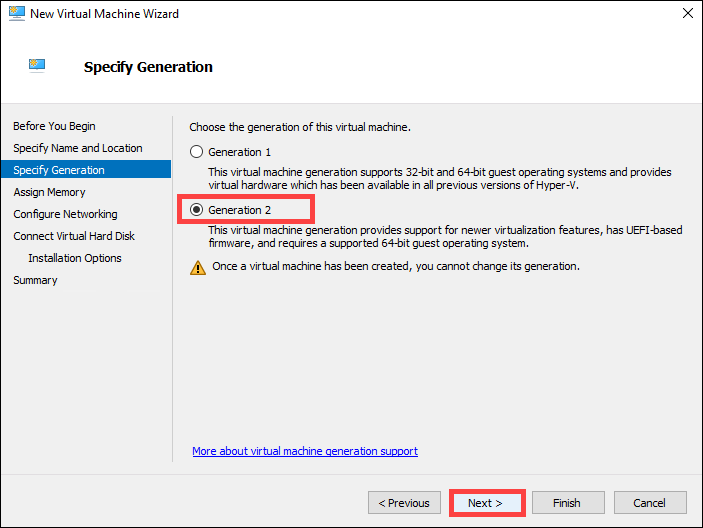

На странице Указать поколение выберите Поколение 2 для образа устройства типа VHDX и нажмите кнопку Далее.

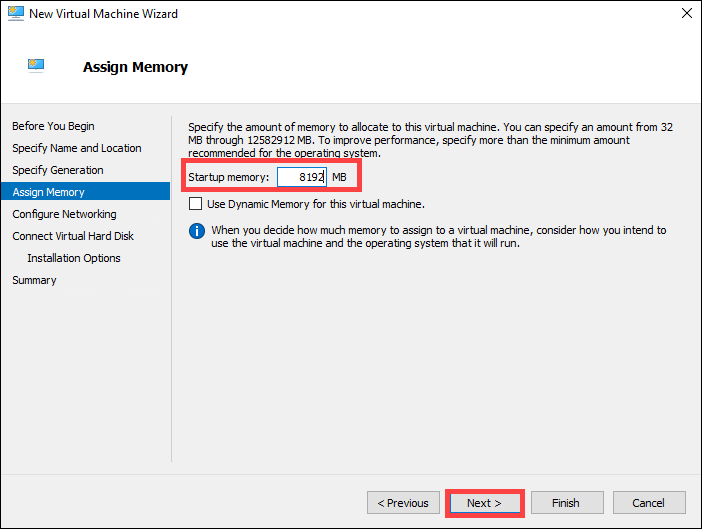

На странице Выделить память для параметра Память при запуске укажите по меньшей мере 8192 МБ. Не включайте динамическую память. Нажмите кнопку Далее.

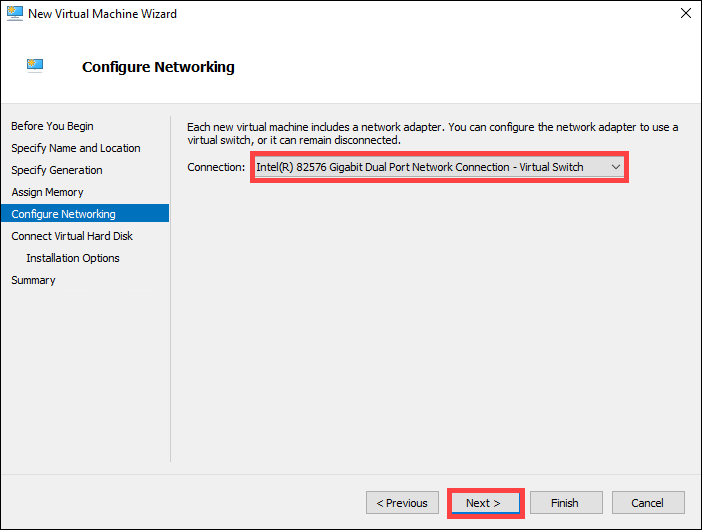

На странице Настройка сети укажите виртуальный коммутатор, подключенный к Интернету, и нажмите кнопку Далее.

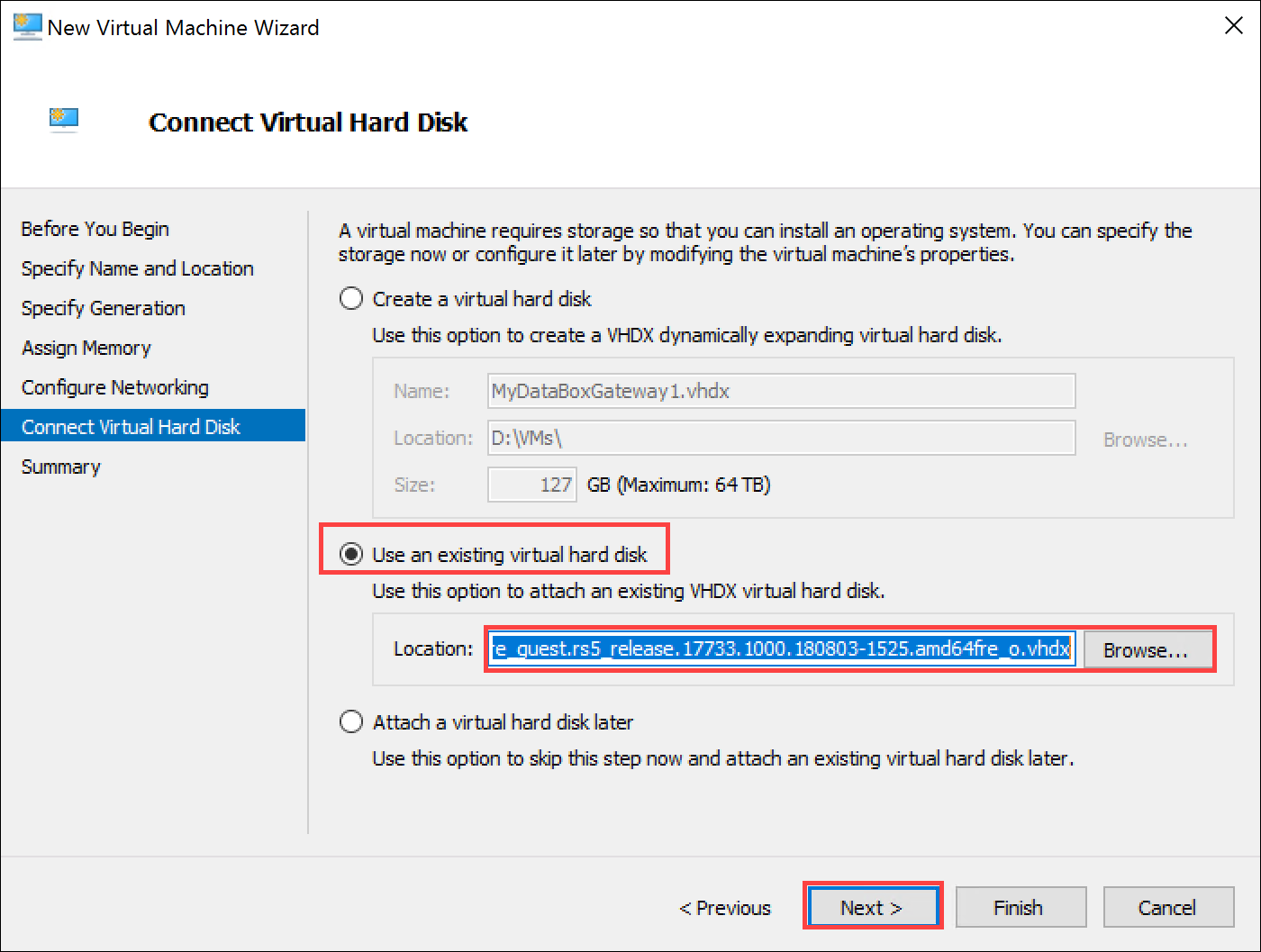

На странице Подключить виртуальный жесткий диск выберите переключатель Использовать существующий виртуальный жесткий диск, укажите расположение образа виртуального устройства и нажмите кнопку Далее.

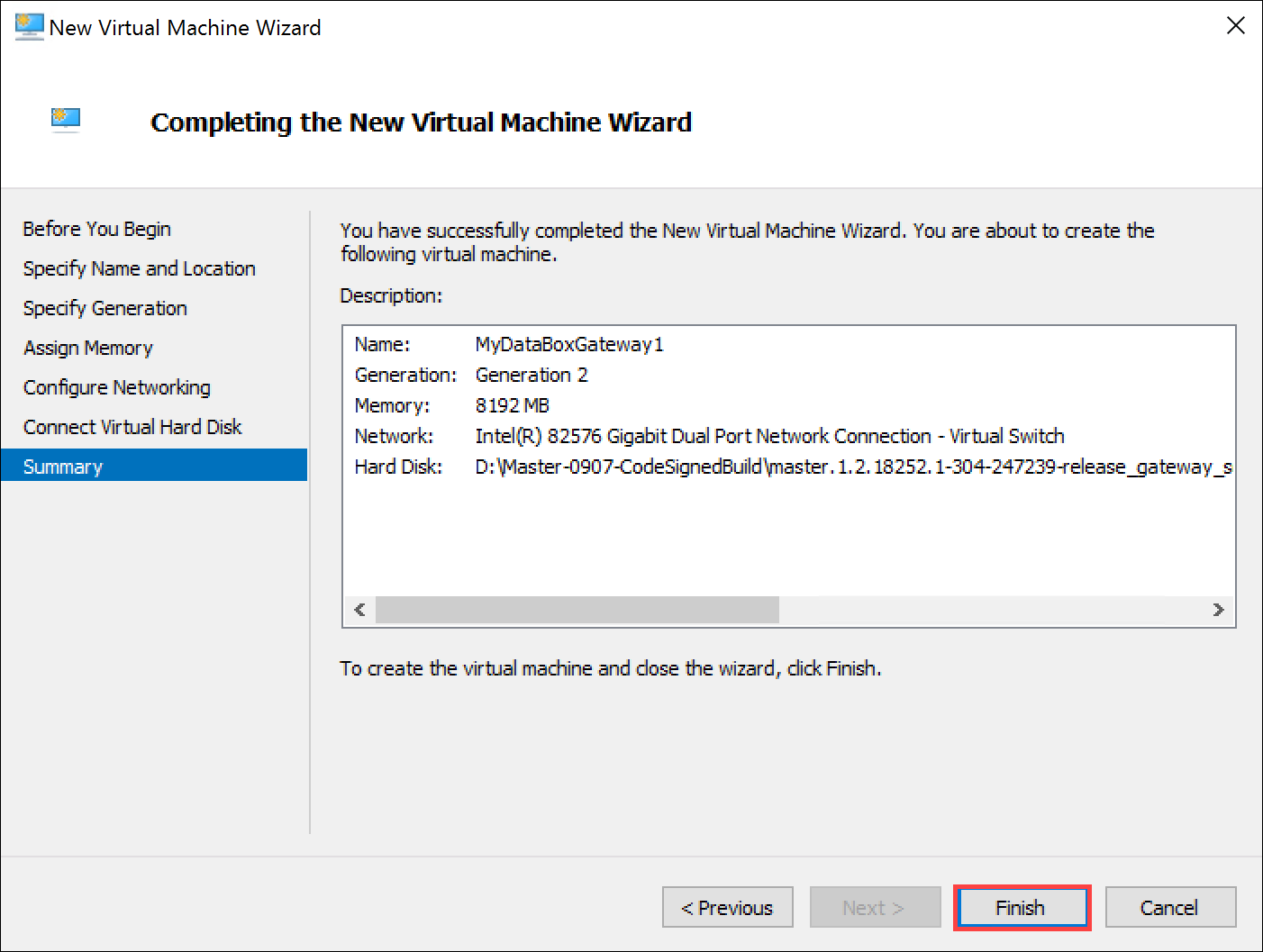

Просмотрите информацию на странице Сводка. Для создания виртуальной машины нажмите кнопку Готово.
В соответствии с минимальными требованиями требуется четыре виртуальных процессора. Чтобы добавить 4 виртуальных процессора, выберите в окне Диспетчер Hyper-V главную систему. В области справа в списке Виртуальные машины найдите только что созданную виртуальную машину. Выберите и щелкните правой кнопкой мыши имя виртуальной машины, затем выберите Параметры.

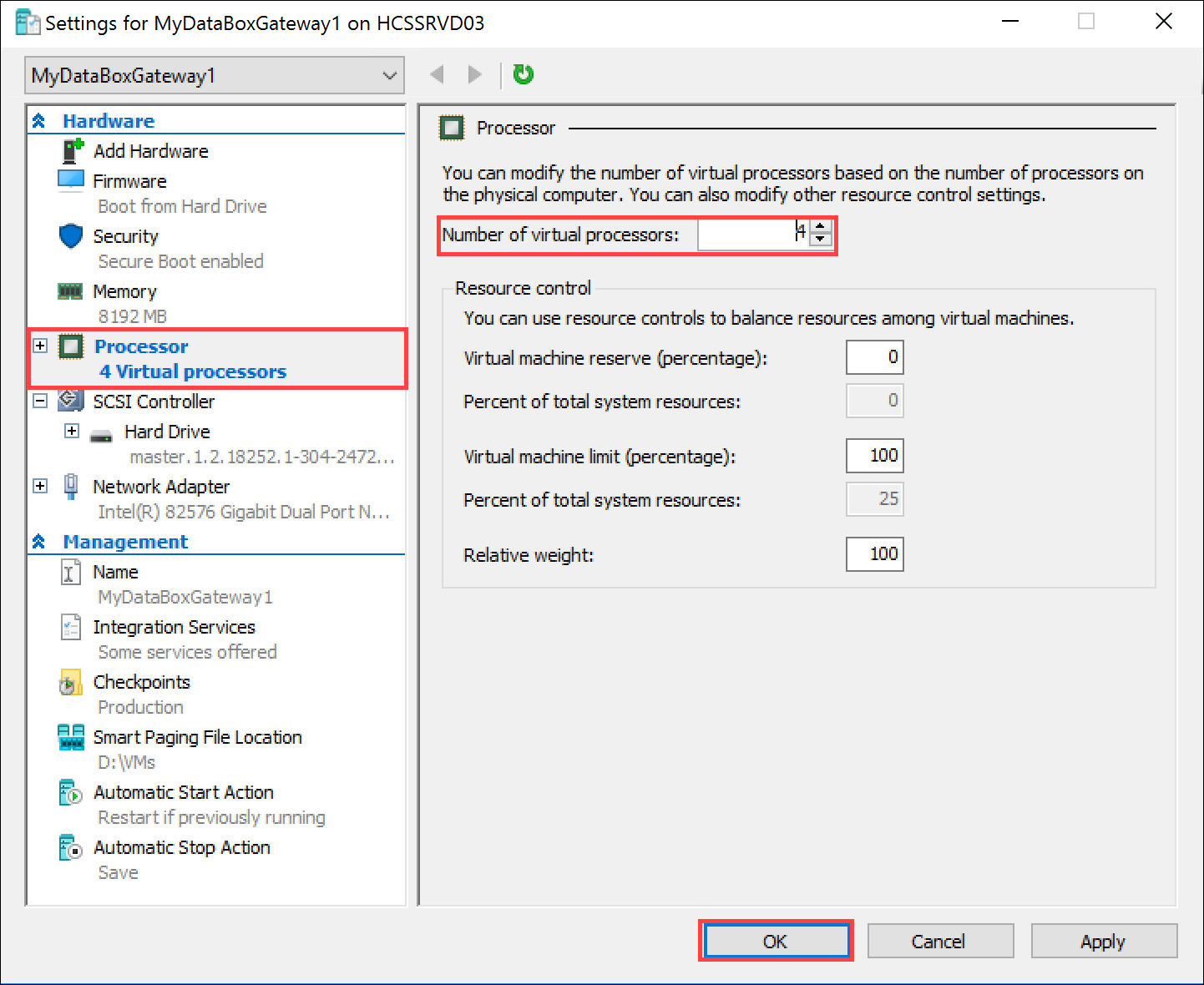

В области слева на странице Параметры щелкните Процессор. В области справа установите для параметра Количество виртуальных процессоров значение 4 (или больше). Нажмите кнопку Применить.

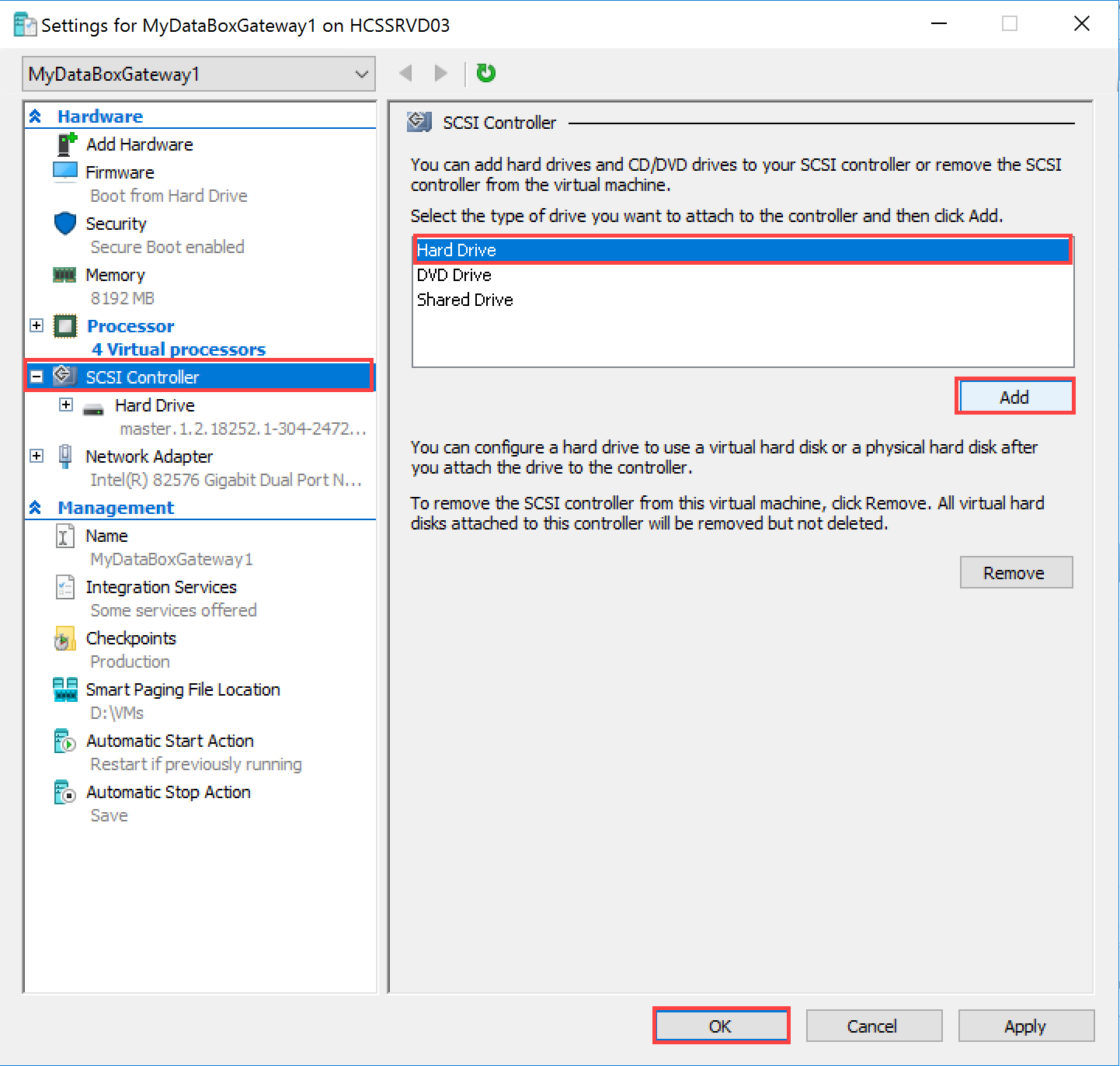

В соответствии с минимальными требованиями также необходимо добавить виртуальный диск данных размером 2 ТБ. На странице Параметры :
1. В области слева выберите Контроллер SCSI.
2. В области справа выберите Жесткий диск и щелкните Добавить.

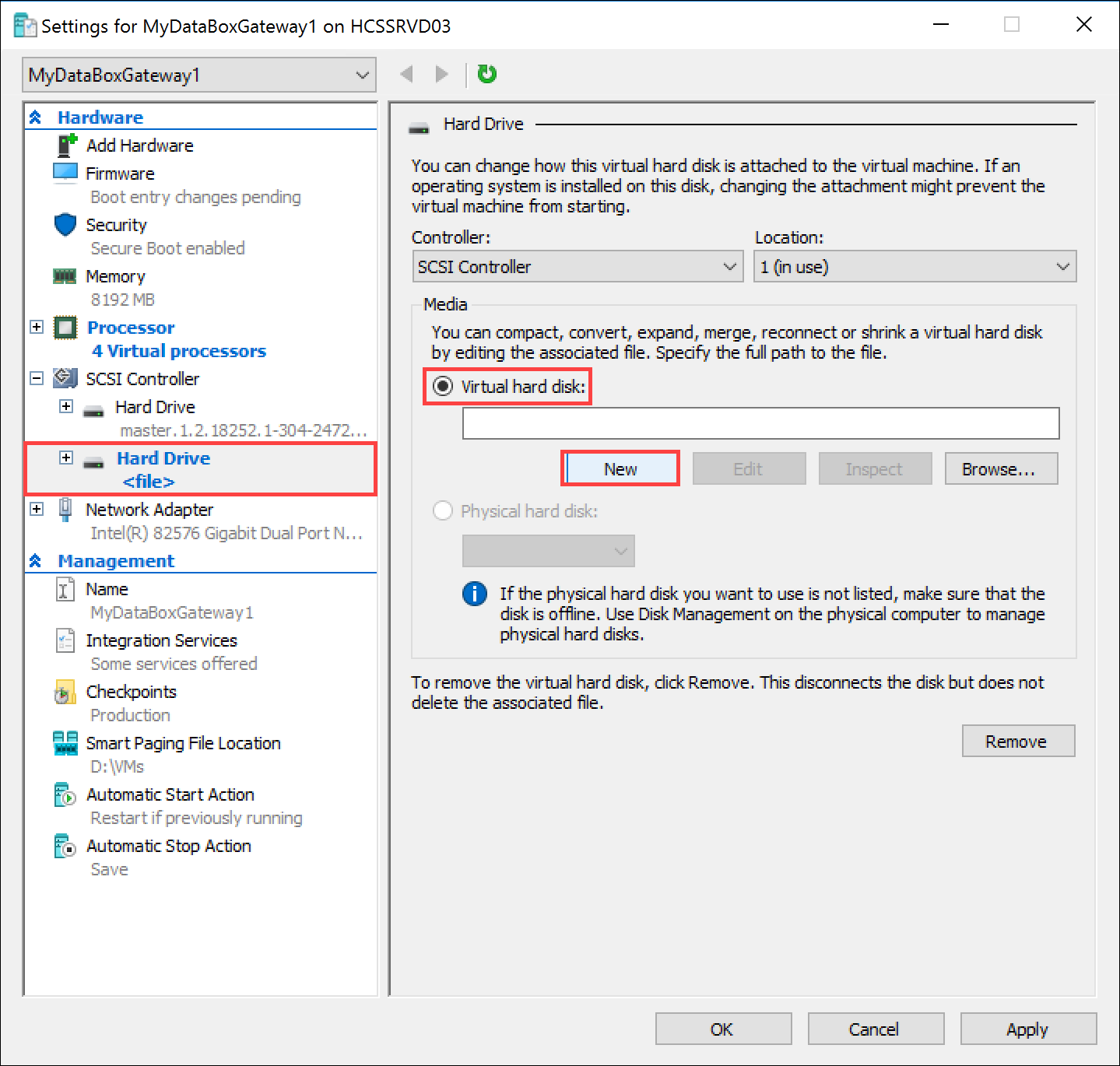

На странице Жесткий диск выберите параметр Виртуальный жесткий диск и нажмите кнопку Создать. Запустится мастер создания виртуального жесткого диска.
На странице Перед началом работы мастера создания виртуального жесткого диска нажмите кнопку Далее.
На странице Выбор формата диска примите выбор формата VHDX по умолчанию. Щелкните Далее.

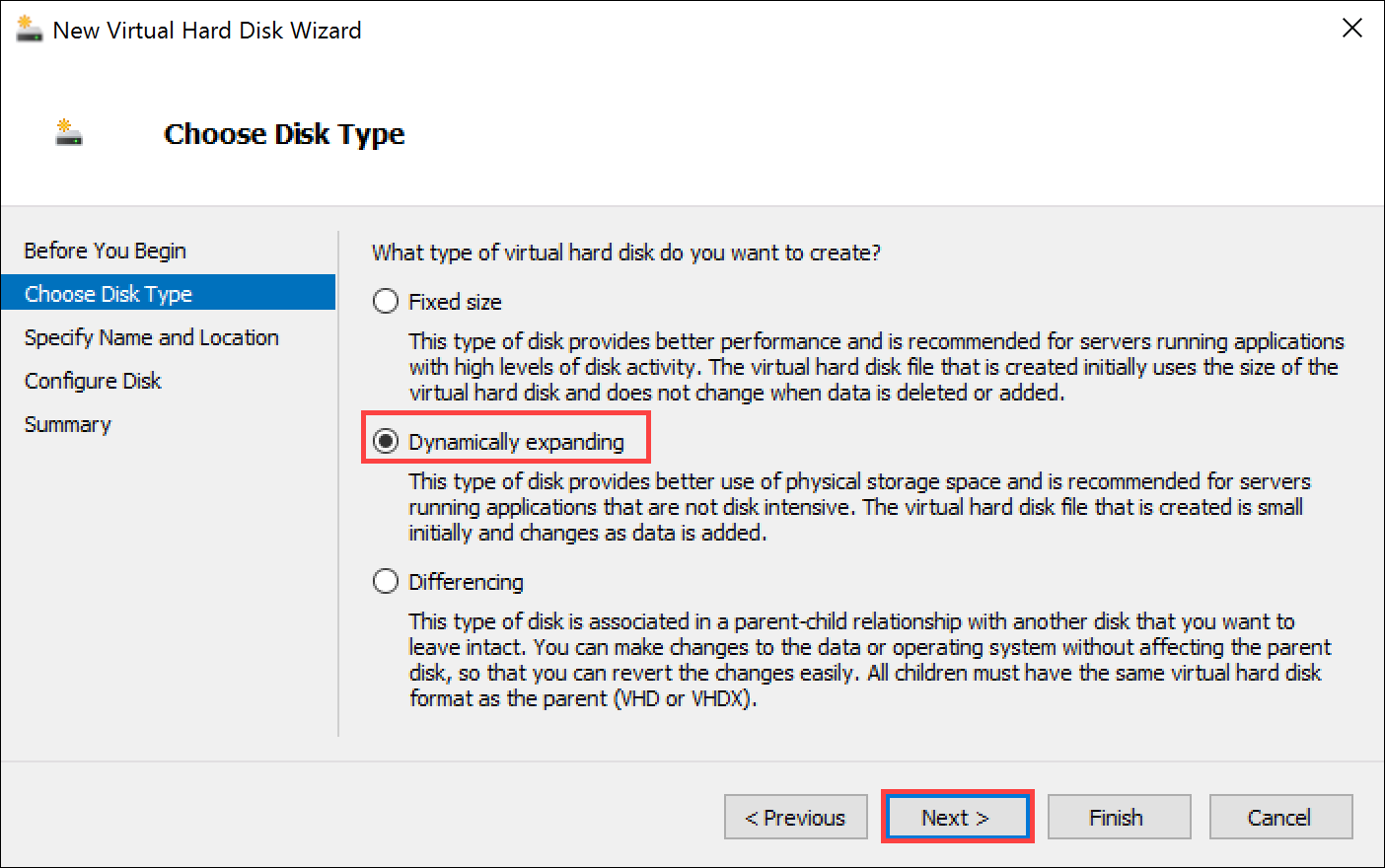

На странице Выбор типа диска задайте для типа виртуального жесткого диска значение Динамически расширяемый (рекомендуется). Диск будет работать и при выборе параметра Фиксированный размер, но может потребоваться много времени. Параметр Разностный использовать не рекомендуется. Щелкните Далее.

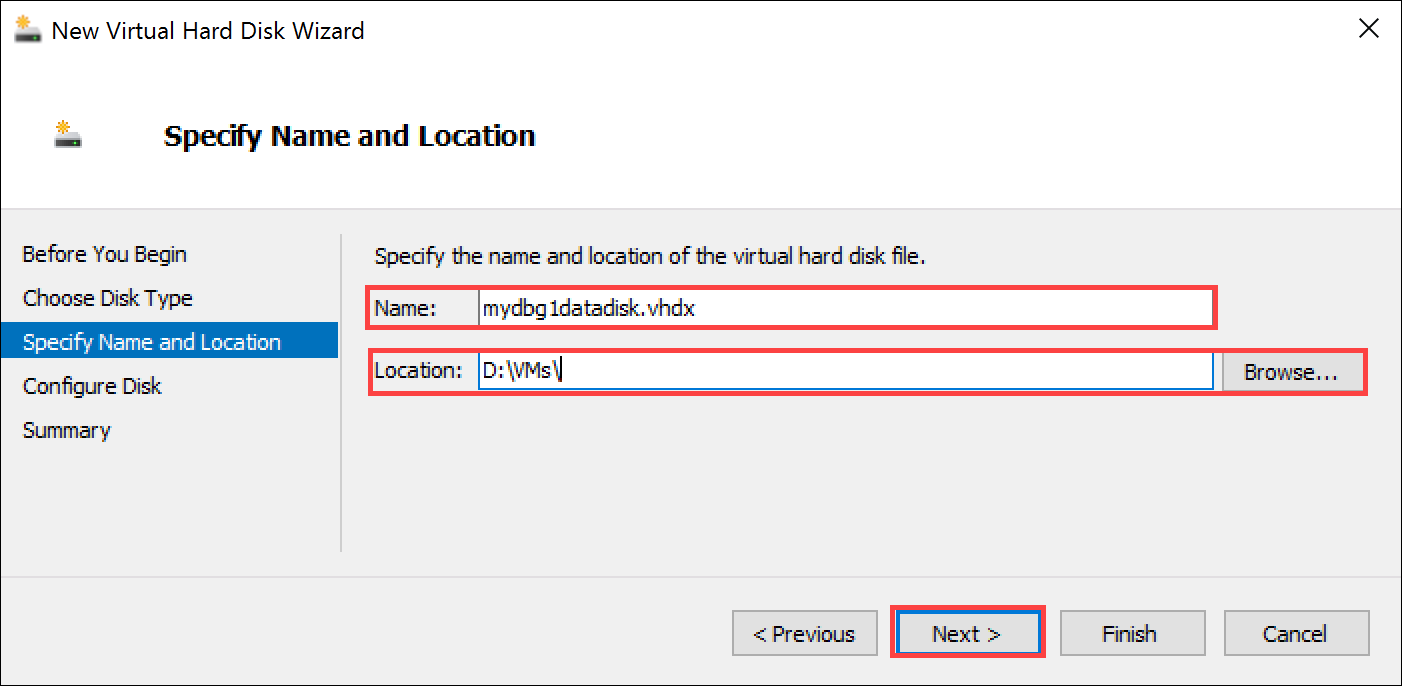

На странице Указание имени и расположения введите имя и расположение (к нему можно перейти с помощью обзора) диска данных. Щелкните Далее.

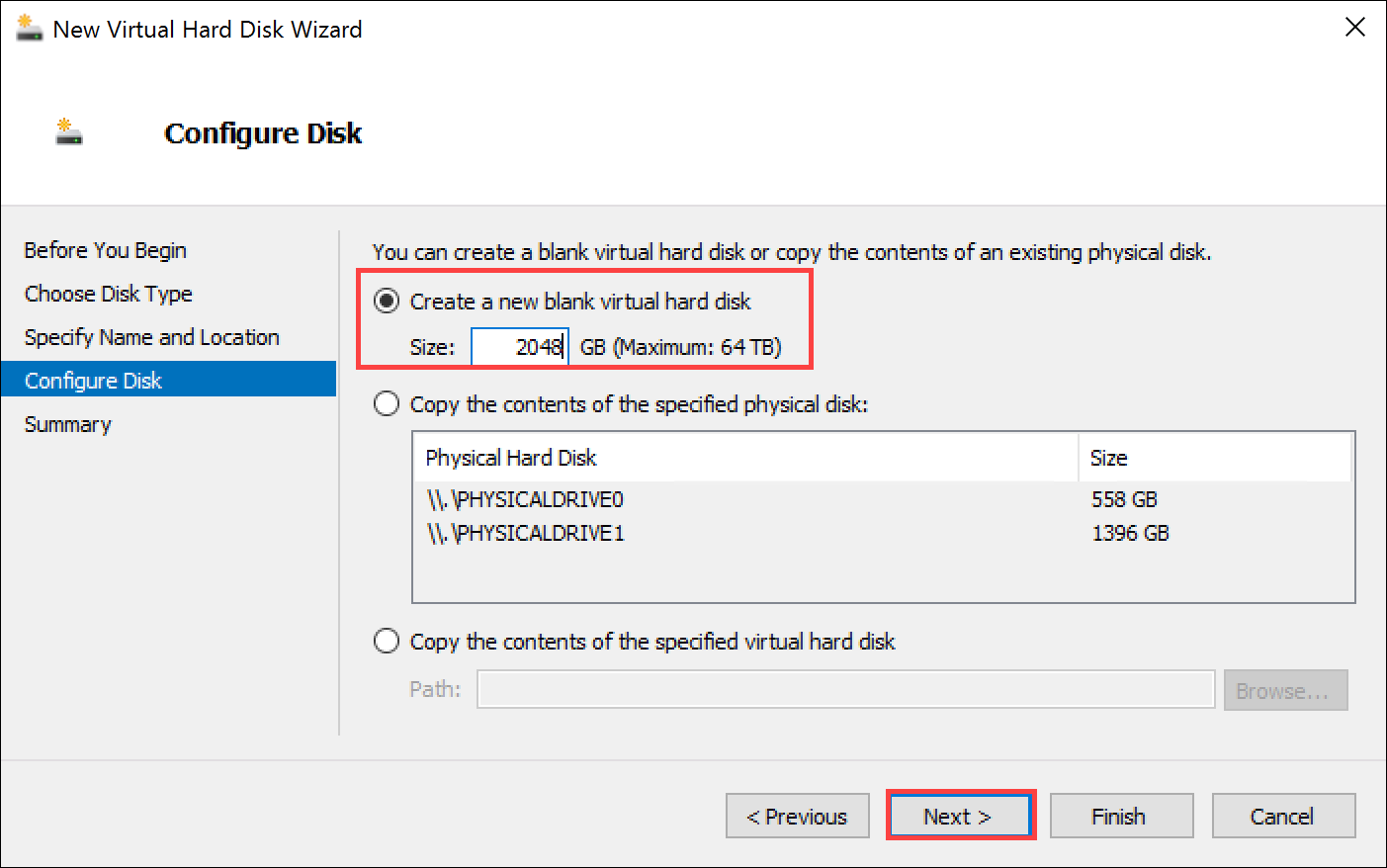

На странице Настройка диска выберите вариант Создать пустой виртуальный жесткий диск и укажите размер 2 ТБ (или больше).

В то время как 2 ТБ является минимальным требованием, вы всегда можете подготовить диск большего размера. Обратите внимание, что после завершения подготовки в дальнейшем сжатие диска станет невозможным. Попытка сжать диск приведет к потере всех локальных данных на устройстве. Расширение диска данных не поддерживается. Щелкните Далее.

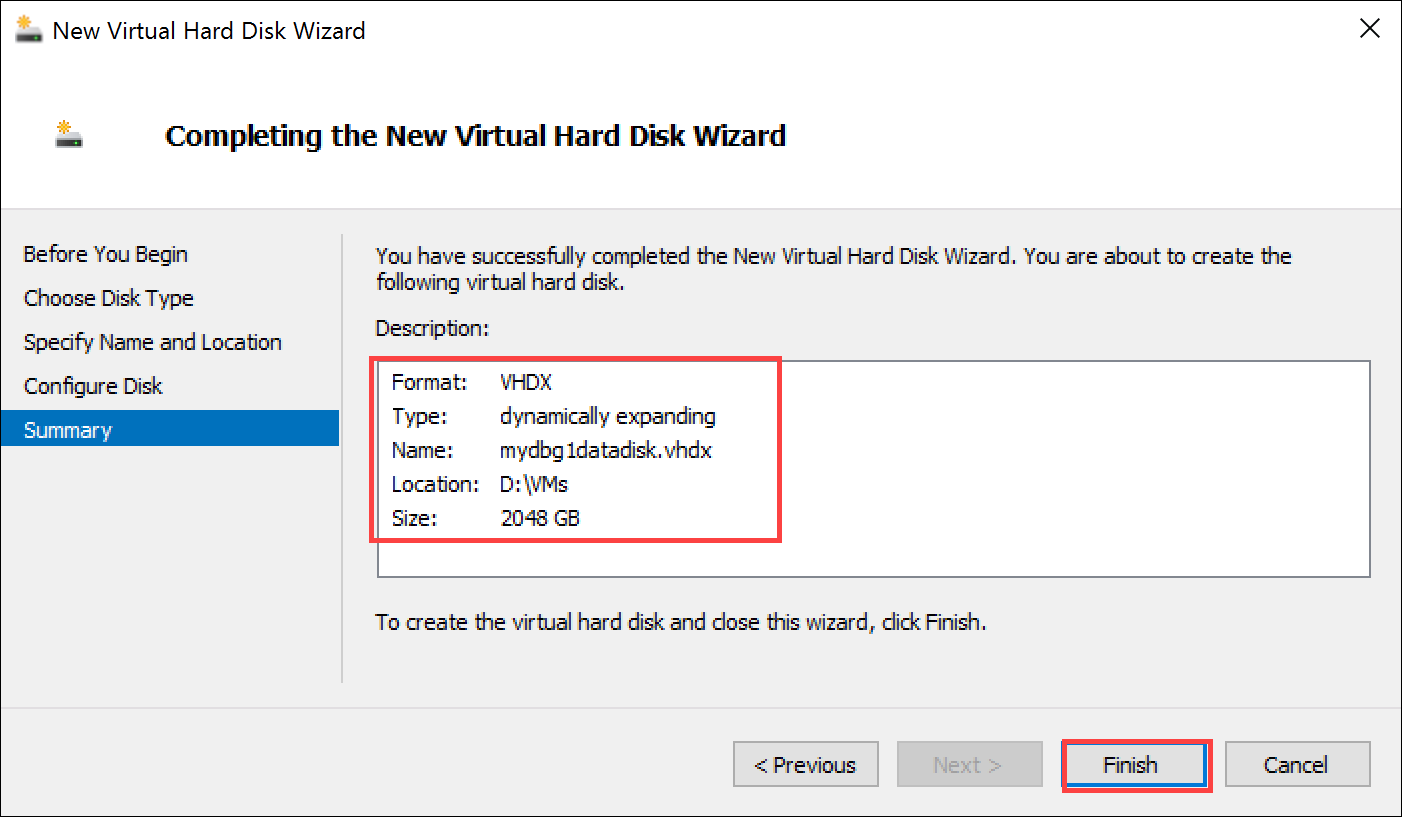

На странице Сводка просмотрите сведения о виртуальном диске данных и, если они соответствуют требованиям, нажмите кнопку Готово для создания диска. Мастер закроется, и виртуальный жесткий диск будет добавлен на компьютер.

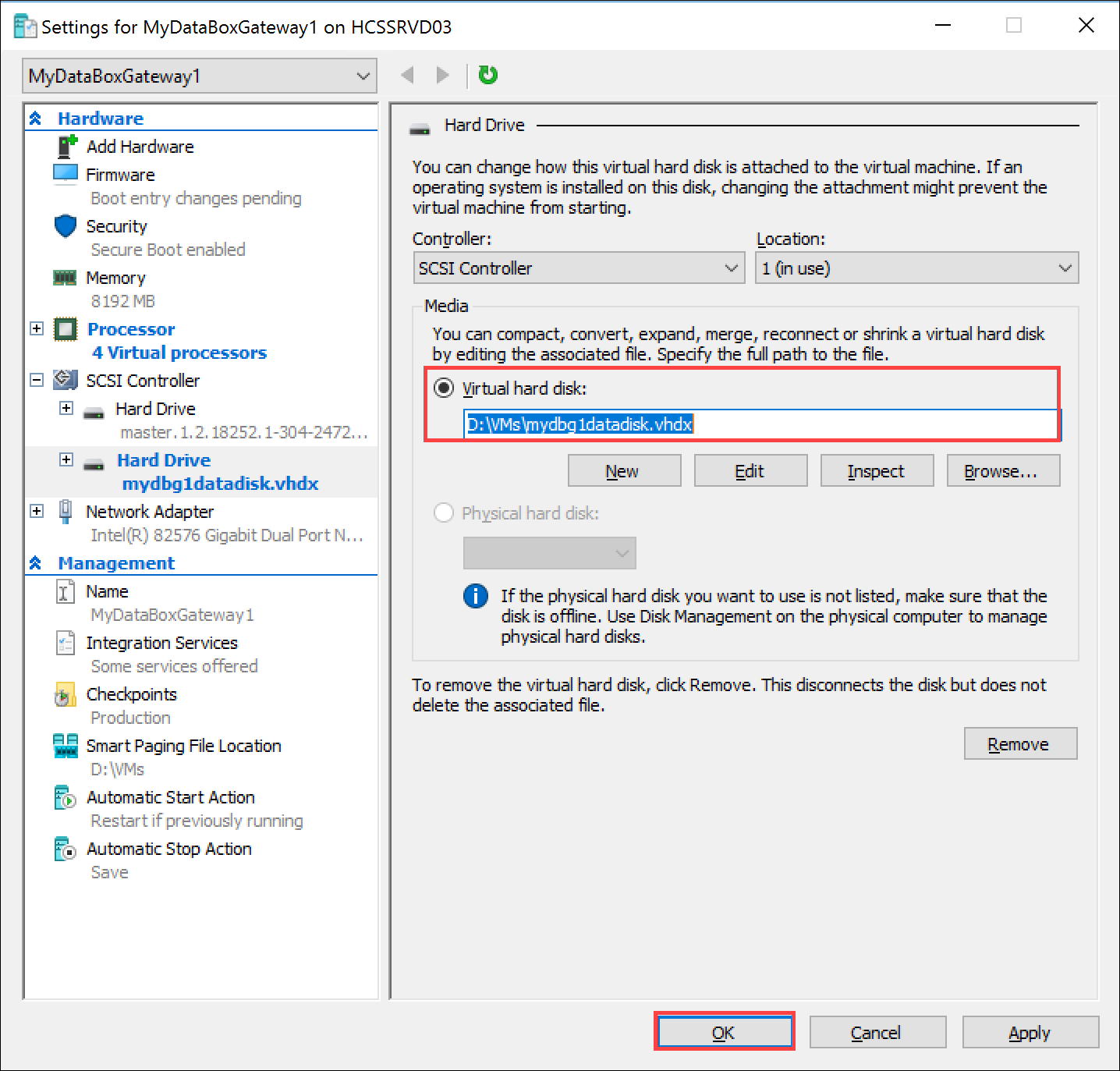

Вернитесь на страницу Параметры. Нажмите кнопку ОК, чтобы закрыть страницу Параметры и вернуться к окну диспетчера Hyper-V.

Теперь виртуальная машина полностью настроена.

Примечание

Вы не сможете подготовить новый Шлюз Data Box, скопировав настроенный виртуальный жесткий диск. Каждое новое виртуальное устройство Шлюза Data Box должно быть подготовлено из образа виртуального устройства для Hyper-V, скачанного с портала Azure.

Запуск виртуального устройства и получение IP-адреса

Чтобы запустить виртуальное устройство и подключиться к нему, сделайте следующее.

Запуск виртуального устройства

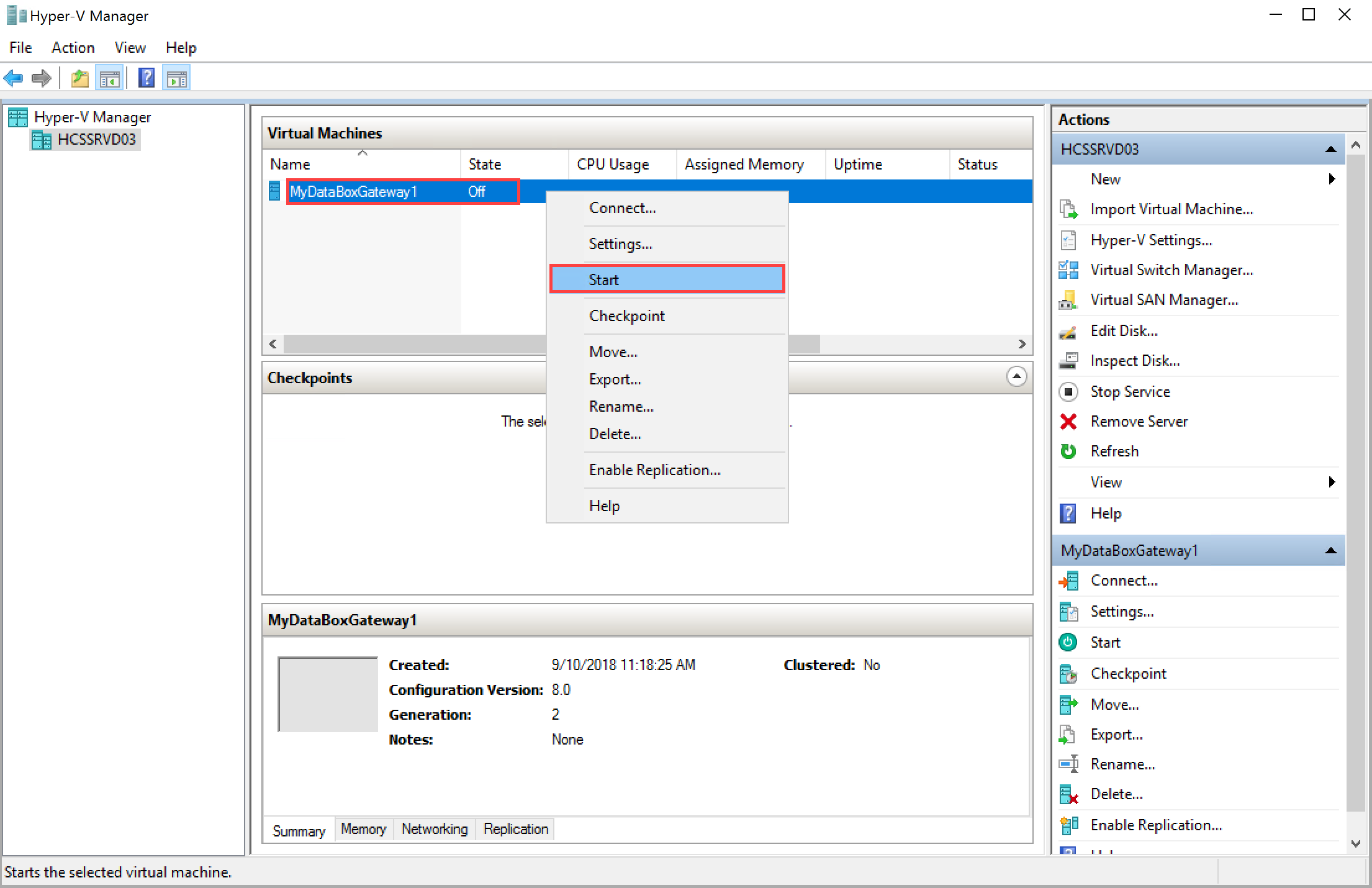

Запустите виртуальное устройство.
После запуска выберите устройство, щелкните правой кнопкой мыши и выберите Подключить.
Подготовка устройства может занять 10–15 минут. На консоли отображается сообщение о состоянии, указывающее на ход выполнения. Как только устройство будет готово к работе, перейдите в меню Действие. Щелкните Ctrl + Alt + Delete, чтобы войти на виртуальное устройство. По умолчанию используются имя пользователя StorSimpleAdmin и пароль Password1.
Шаги 5–7 применяются только при загрузке в среде без DHCP. Если в вашей среде используется DHCP, пропустите эти шаги. Если устройство загружено в среде без DHCP, появится соответствующее сообщение.
Чтобы настроить сеть, используйте команду Get-HcsIpAddress для получения списка сетевых интерфейсов, включенных на виртуальном устройстве. Если на устройстве включен один сетевой интерфейс, по умолчанию ему назначается имя Ethernet.
Для настройки сети используйте командлет Set-HcsIpAddress . См. следующий пример.

Set-HcsIpAddress –Name Ethernet –IpAddress 10.161.22.90 –Netmask 255.255.255.0 –Gateway 10.161.22.1

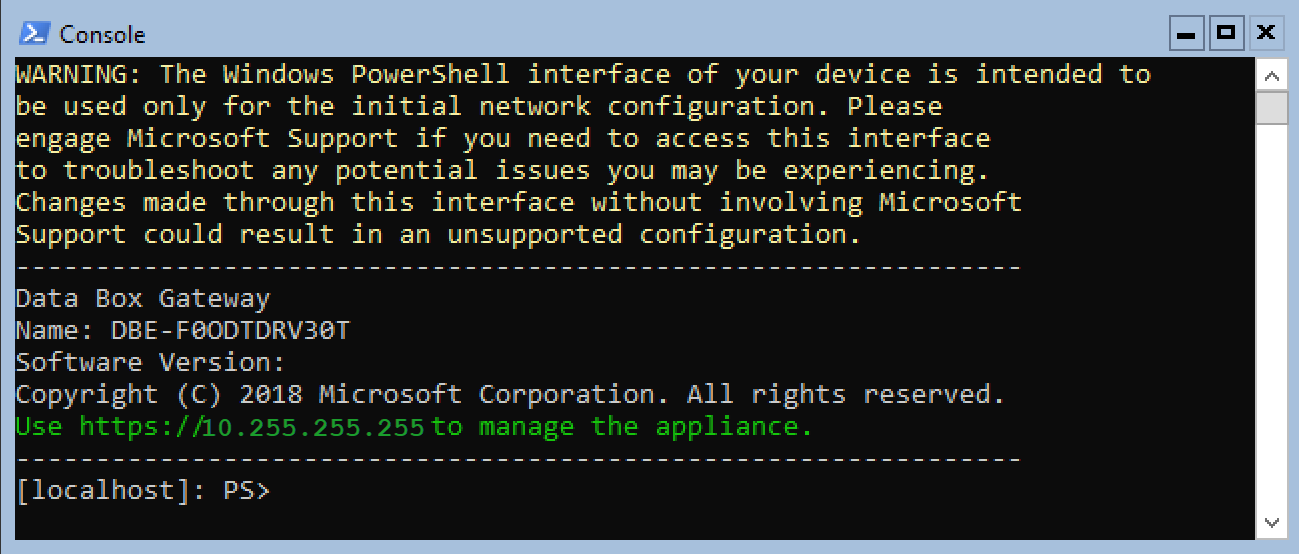

По завершении начальной установки и загрузки устройства отобразится текст его баннера. Для управления устройством запишите IP-адрес и URL-адрес, отображающиеся в тексте баннера. Используйте этот IP-адрес, чтобы подключиться к веб-интерфейсу виртуального устройства, а также для выполнения локальной установки и активации.

Если устройство не соответствует минимальным требованиям к конфигурации, в тексте баннера отобразится сообщение об ошибке. Измените конфигурацию устройства и приведите его ресурсы в соответствие минимальным требованиям. Затем можно выполнить перезапуск и установить подключение к устройству. Минимальные требования к конфигурации см. в разделе о проверке главной системы на соответствие минимальным требованиям к виртуальному устройству.

При возникновении любой другой ошибки во время начальной настройки с помощью локального веб-интерфейса см. сведения о соответствующих рабочих процессах.

Дальнейшие действия

В этом руководстве вы изучили такие темы о шлюзе Data Box:

проверка соответствия узла минимальным требованиям к устройству;
подготовка к работе виртуального устройства в гипервизоре;
запуск виртуального устройства и получение IP-адреса.

Перейдите к следующему руководству, чтобы научиться подключать, настраивать и активировать виртуальное устройство.

Tutorial: Connect, set up, activate Azure Data Box Gateway (Preview) (Руководство. Подключение, настройка и активация Шлюза Azure Data Box (предварительная версия))
