Краткое руководство: Подключение сервера управления System Center Диспетчер виртуальных машин к Azure Arc
Прежде чем приступить к использованию функций SCVMM с поддержкой Azure Arc, необходимо подключить сервер управления VMM к Azure Arc.
В этом кратком руководстве показано, как подключить сервер управления SCVMM к Azure Arc с помощью вспомогательного скрипта. Сценарий развертывает упрощенное устройство Azure Arc (называемый мостом ресурсов Azure Arc) в качестве виртуальной машины, работающей в среде VMM, и устанавливает на него расширение кластера SCVMM, чтобы обеспечить непрерывное подключение между сервером управления VMM и Azure Arc.
Предварительные требования
Примечание.
- Если сервер VMM работает на компьютере с Windows Server 2016, убедитесь, что установлен пакет Open SSH и tar. Чтобы установить tar, можно скопировать tar.exe и archiveint.dll с любой машины Windows 11 или Windows Server 2019/2022 в папку C:\Windows\System32 на сервере VMM.
- Развертывание моста ресурсов Azure Arc с помощью приватного канала (частной конечной точки) в настоящее время не поддерживается.
| Требование | Сведения |
|---|---|
| Azure | Подписка Azure Группа ресурсов в приведенной выше подписке, в которой у вас есть роль владельца или участника . |
| SCVMM | Вам нужен сервер управления SCVMM под управлением версии 2019 или более поздней версии. Частное облако или группа узлов с минимальной бесплатной емкостью 32 ГБ ОЗУ, 4 виртуальных ЦП с 100 ГБ свободного места на диске. Поддерживаемые конфигурации хранилища — это гибридное хранилище (флэш-память и HDD) и все флэш-хранилище (SSD или NVMe). Сеть виртуальной машины с доступом к Интернету напрямую или через прокси-сервер. Виртуальная машина устройства будет развернута с помощью этой сети виртуальных машин. Поддерживается только выделение статических IP-адресов; Динамическое выделение IP-адресов с помощью DHCP не поддерживается. Выделение статических IP-адресов можно выполнить одним из следующих подходов: 1. Пул IP-адресов VMM. Выполните следующие действия , чтобы создать статический IP-пул VMM и убедиться, что статический пул IP-адресов имеет по крайней мере три IP-адреса. Если сервер SCVMM находится за брандмауэром, все IP-адреса в этом пуле IP-адресов и IP-адрес плоскости управления должны быть разрешены для обмена данными через порты WinRM. Порты WinRM по умолчанию : 5985 и 5986. Процесс подключения направляет вас к этому подходу по умолчанию, если в качестве целевого объекта моста ресурсов Azure Arc выбрано облако VMM или группа узлов, для которых настроены пулы IP-адресов. 2. Настраиваемый диапазон IP-адресов. Убедитесь, что в сети виртуальной машины есть три непрерывных бесплатных IP-адреса. Если сервер SCVMM находится за брандмауэром, все IP-адреса в этом диапазоне IP-адресов и IP-адрес плоскости управления должны быть разрешены для обмена данными через порты WinRM. Порты WinRM по умолчанию : 5985 и 5986. Если сеть виртуальной машины настроена с помощью виртуальной локальной сети, идентификатор виртуальной ЛС требуется в качестве входных данных. В логической сети, связанной с сетью виртуальной машины, убедитесь, что определение логической сети (LND) или сетевой сайт настроены с соответствующим идентификатором виртуальной локальной сети. Для Моста ресурсов Azure Arc требуется внутреннее и внешнее разрешение DNS на необходимые сайты, а также статический IP-адрес шлюза и IP-адрес(а) вашего DNS-сервера для локального управляющего компьютера. Система подключения перенаправляет вас к этому способу по умолчанию, если в облаке VMM или группе узлов, выбранной в качестве целевого ресурса моста Azure Arc, не настроены пулы IP-адресов. Требуется добавить в список разрешённых URL-адреса для входящего и исходящего подключения, перечисленные здесь. Общая папка библиотеки с разрешением на запись для учетной записи администратора SCVMM, с помощью которой будет выполняться развертывание Resource Bridge. |
| Учетные записи SCVMM | Учетная запись администратора SCVMM, которая может выполнять все административные действия для всех объектов, которыми управляет VMM. Пользователь должен принадлежать к группе локальных администраторов на сервере SCVMM. Если сервер SCVMM установлен в конфигурации высокой доступности, пользователь должен быть частью учетных записей локального администратора во всех узлах кластера SCVMM. Это будет использоваться для текущей работы SCVMM с поддержкой Azure Arc и развертывания виртуальной машины моста ресурсов Arc. |
| Рабочая станция | Рабочая станция будет использоваться для запуска вспомогательного скрипта. Убедитесь, что на рабочей станции установлена 64-разрядная версия Azure CLI. Компьютер с Windows/Linux, который может обращаться как к серверу управления SCVMM, так и к Интернету напрямую или через прокси-сервер. Вспомогательный скрипт можно запускать непосредственно с сервера VMM. Чтобы избежать проблем с задержкой в сети, рекомендуется выполнить вспомогательный скрипт непосредственно на компьютере сервера VMM. Обратите внимание, что при выполнении скрипта с компьютера Linux развертывание занимает немного больше времени и может возникнуть проблемы с производительностью. |
Подготовка сервера управления SCVMM
- Создайте частное облако SCVMM, если у вас его нет. Частное облако должно иметь резервирование не менее 32 ГБ ОЗУ и 4 виртуальных ЦП. Он также должен содержать не менее 100 ГБ дискового пространства.
- Убедитесь, что учетная запись администратора SCVMM имеет соответствующие разрешения.
Скачивание скрипта подключения
Перейдите на портал Azure.
Выполните поиск и выберите Azure Arc.

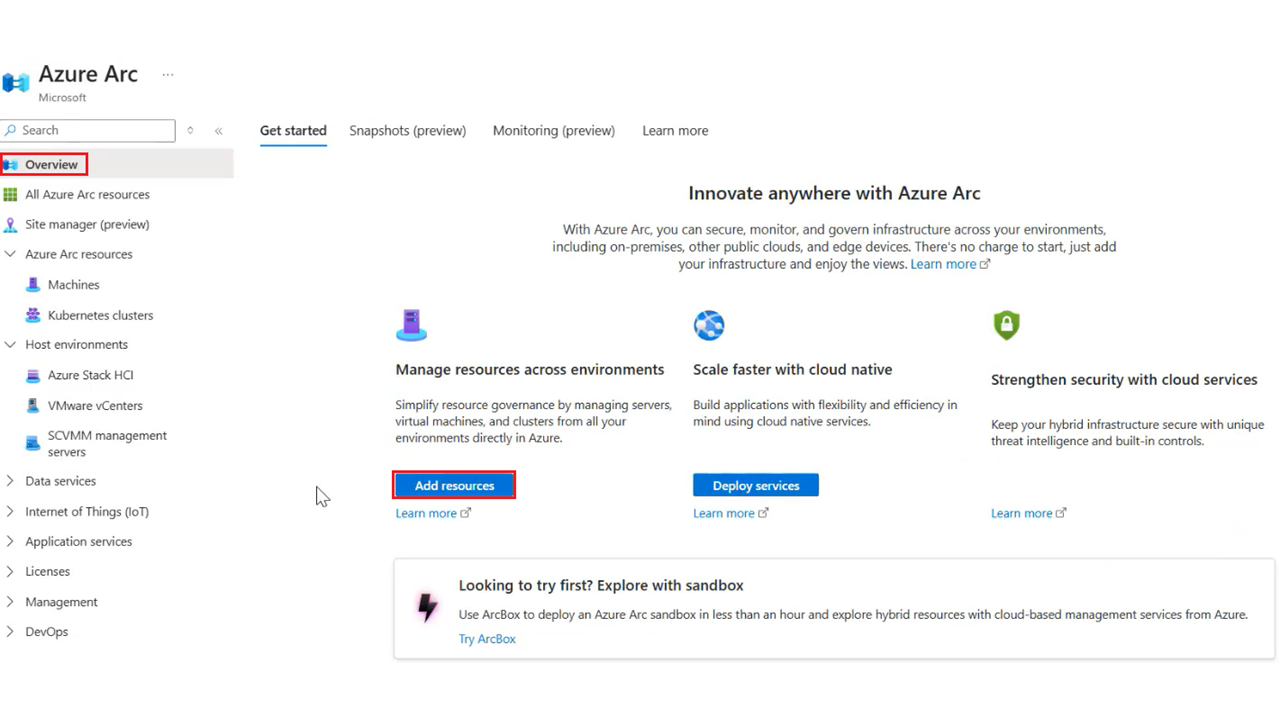

На странице "Обзор" выберите "Добавить ресурсы" в разделе "Управление ресурсами в разных средах".

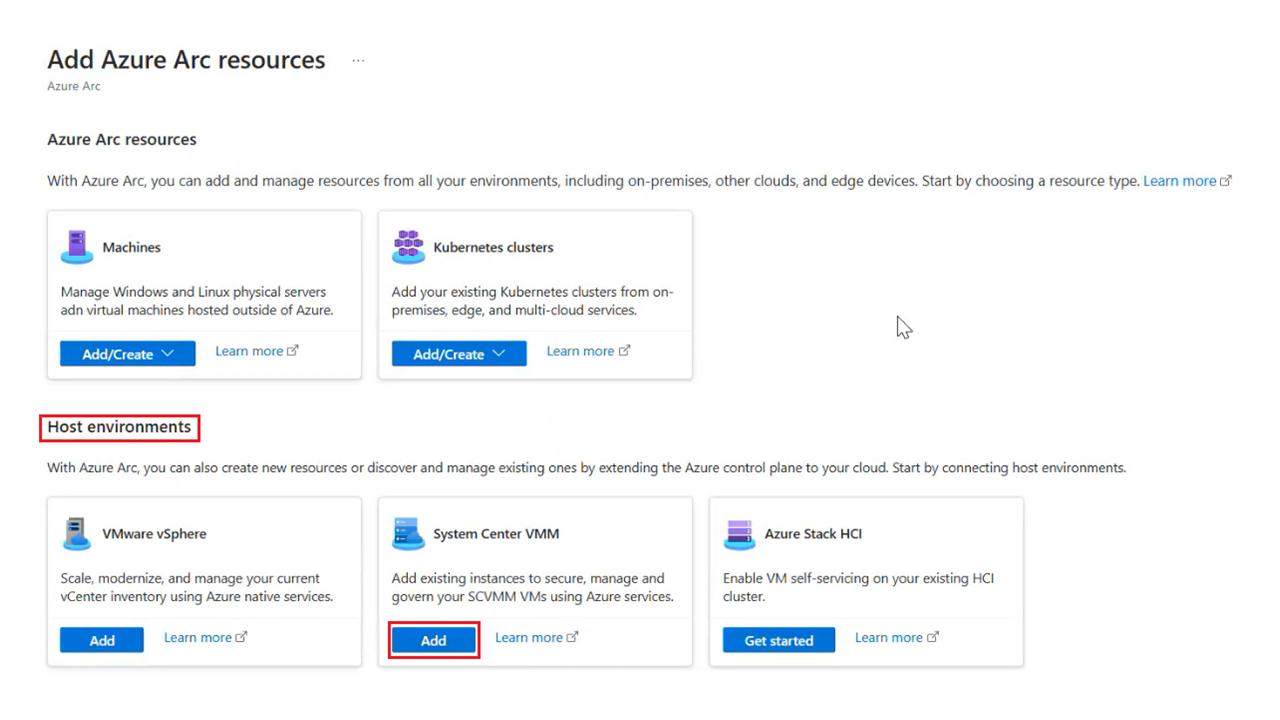

В разделе "Среды размещения" в System Center VMM выберите Добавить.
Выберите Создать мост ресурсов и выберите Далее: Основы >.
Укажите имя моста ресурсов Azure Arc. Например, contoso-nyc-resourcebridge.
Выберите подписку и группу ресурсов, в которой необходимо создать мост ресурсов.
В разделе "Регион" выберите расположение Azure, в котором нужно хранить метаданные ресурса. В настоящее время поддерживаемые регионы — восточная часть США и Западная Европа.
Задайте имя для Пользовательского местоположения. Это имя, которое вы увидите при развертывании виртуальных машин. Присвойте ему имя центра обработки данных или физического расположения центра обработки данных. Например, contoso-nyc-dc.
Оставьте параметр Использовать ту же подписку и группу ресурсов, что и ваш мост ресурсов выбранным.
Укажите имя для экземпляра сервера управления SCVMM в Azure. Например, contoso-nyc-scvmm.
Нажмите кнопку "Далее": теги >.
Назначьте теги Azure ресурсам в значении Value в разделе Теги физического местоположения. Вы можете добавить дополнительные теги, которые помогут упорядочить ресурсы для упрощения административных задач с помощью пользовательских тегов.
Нажмите кнопку "Далее": скачать и запустить скрипт >.
Если подписка не зарегистрирована со всеми необходимыми поставщиками ресурсов, выберите "Зарегистрировать ", чтобы перейти к следующему шагу.
На основе операционной системы рабочей станции скачайте сценарий PowerShell или Bash и скопируйте его на рабочую станцию.
Чтобы просмотреть состояние подключения после запуска скрипта на рабочей станции, нажмите кнопку "Далее:Проверка". Подключение не затрагивается при закрытии этой страницы.
Windows
Следуйте этим инструкциям, чтобы запустить скрипт на компьютере Windows.
Откройте новое окно PowerShell от имени администратора и убедитесь, что Azure CLI успешно установлен на рабочей станции и выполните следующую команду:
azПерейдите в папку, в которой вы скачали сценарий PowerShell: cd C:\Users\ContosoUser\Downloads
Выполните следующую команду, чтобы разрешить выполнение скрипта, так как он является неподписанным скриптом (если закрыть сеанс, прежде чем выполнить все действия, выполните эту команду еще раз в новом сеансе администратора PowerShell):
Set-ExecutionPolicy -Scope Process -ExecutionPolicy BypassЗапустите скрипт:
./resource-bridge-onboarding-script.ps1
Linux
Выполните следующие инструкции, чтобы запустить скрипт на компьютере Linux:
Откройте терминал и перейдите в папку, где вы скачали скрипт Bash.
Выполните скрипт с помощью следующей команды:
bash resource-bridge-onboarding-script.sh
Среда выполнения скрипта
Выполнение скрипта займет до получаса, и вам будет предложено получить различные сведения. Дополнительные сведения см. в следующей таблице:
| Параметр | Сведения |
|---|---|
| Вход в Azure | Вам будет предложено войти в Azure, перейдя на этот сайт и вставив запрошенный код. |
| Полное доменное имя или адрес сервера управления SCVMM | Полное доменное имя сервера VMM (или IP-адрес).
Укажите имя роли, если это развертывание VMM с высоким уровнем доступности. Например: nyc-scvmm.contoso.com или 10.160.0.1 |
|
Имя пользователя SCVMM (домен\имя пользователя) |
Имя пользователя для учетной записи администратора SCVMM. Необходимые разрешения для учетной записи перечислены в указанных выше предварительных требованиях.
Пример: contoso\contosouser |
| Пароль SCVMM | Пароль для учетной записи администратора SCVMM. |
| Выбор расположения развертывания | Выберите, нужно ли развернуть виртуальную машину моста ресурсов Arc в облаке SCVMM или группе узлов SCVMM. |
| Выбор группы частного облака или узла | Выберите имя частного облака или группы узлов, в которой должна быть развернута виртуальная машина моста ресурсов Arc. |
| выбор виртуальной сети | Выберите имя виртуальной сети, к которой необходимо подключить виртуальную машину моста ресурсов Arc. Эта сеть должна позволить устройству взаимодействовать с сервером управления VMM и конечными точками Azure (или Интернетом). |
| IP-входы для моста ресурсов | Если у вас настроен пул IP-адресов VMM, выберите статический пул IP-адресов VMM, который будет использоваться для выделения IP-адреса.
Если вы хотите ввести настраиваемый диапазон IP-адресов, введите префикс статического IP-адреса, IP-адрес начального диапазона, IP-адрес конечного диапазона, идентификатор виртуальной сети виртуальной машины, IP-адрес статического шлюза и IP-адреса DNS-серверов в этом порядке. Примечание. Если у вас нет идентификатора виртуальной локальной сети, введите 0 в качестве идентификатора виртуальной ЛС. |
| IP-адрес плоскости управления | Укажите зарезервированный IP-адрес в той же подсети, что и статический пул IP-адресов, используемый для развертывания Моста ресурсов. Этот IP-адрес должен быть вне диапазона статического пула IP-адресов, используемого для развертывания Моста ресурсов, и не следует назначать другому компьютеру в сети. |
| Параметры прокси-сервера устройства | Введите Y , если в сети устройства есть прокси-сервер, введите N. |
| http | Адрес прокси-сервера HTTP. |
| https | Адрес прокси-сервера HTTPS. |
| NoProxy | Адреса, которые следует исключить из прокси-сервера. |
| CertificateFilePath | Для прокси-серверов на основе SSL укажите путь к сертификату. |
После завершения выполнения команды программа установки завершится и вы можете попробовать возможности SCVMM с поддержкой Azure Arc.
Внимание
После успешной установки Azure Arc Resource Bridge рекомендуется сохранить копию файлов конфигурации моста ресурсов (YAML) в безопасном месте, что упрощает извлечение. Эти файлы понадобятся позже для запуска команд, необходимых для выполнения операций управления (например, az arcappliance upgrade) на мосту ресурсов. Три файла конфигурации (YAML-файлы) можно найти в той же папке, в которой был запущен скрипт подключения.
Команда повтора — Windows
Если по какой-либо причине создание устройства завершается сбоем, его необходимо повторить. Выполните команду, -Force чтобы очистить и снова подключиться.
./resource-bridge-onboarding-script.ps1 -Force -Subscription <Subscription> -ResourceGroup <ResourceGroup> -AzLocation <AzLocation> -ApplianceName <ApplianceName> -CustomLocationName <CustomLocationName> -VMMservername <VMMservername>
Примечание.
Значения для параметров Subscription, ResourceGroup, Azlocation, ApplianceName, CustomLocationName и VMMservername можно найти в скрипте подключения.
Команда повтора — Linux
Если по какой-либо причине создание устройства завершается сбоем, его необходимо повторить. Выполните команду с --force, чтобы очистить данные и снова настроить систему.
bash resource-bridge-onboarding-script.sh --force
Внимание
После успешной установки Azure Arc Resource Bridge рекомендуется сохранить копию файлов конфигурации моста ресурсов config.yaml в удобном для получения месте. Эти файлы могут понадобиться позже для выполнения команд управления (например, az arcappliance upgrade) на ресурсном мосту. Три ФАЙЛА YAML (файлы конфигурации) можно найти в той же папке, в которой был запущен скрипт.
Примечание.
- После успешного развертывания рекомендуется поддерживать состояние виртуальной машины Arc Resource Bridge как в сети.
- Периодически устройство может стать недоступным при завершении работы и перезапуске виртуальной машины.
- После выполнения команды программа установки завершится, и вы можете попробовать возможности SCVMM с поддержкой Azure Arc.
Следующие шаги
- Просмотр и включение ресурсов SCVMM с помощью Azure RBAC.
- Создайте виртуальную машину с помощью SCVMM с поддержкой Azure Arc.
