D2D1_PRIMITIVE_BLEND enumeração (d2d1_1.h)

Artigo
03/05/2025

Usado para especificar o modo de mistura geométrica para todos os primitivos Direct2D.

Sintaxe

typedef enum D2D1_PRIMITIVE_BLEND {
  D2D1_PRIMITIVE_BLEND_SOURCE_OVER = 0,
  D2D1_PRIMITIVE_BLEND_COPY = 1,
  D2D1_PRIMITIVE_BLEND_MIN = 2,
  D2D1_PRIMITIVE_BLEND_ADD = 3,
  D2D1_PRIMITIVE_BLEND_MAX = 4,
  D2D1_PRIMITIVE_BLEND_FORCE_DWORD = 0xffffffff
} ;

Constantes


`D2D1_PRIMITIVE_BLEND_SOURCE_OVER` Valor: 0 O modo de combinação de origem sobre destino padrão.
`D2D1_PRIMITIVE_BLEND_COPY` Valor: 1 A origem é copiada para o destino; os pixels de destino são ignorados.
`D2D1_PRIMITIVE_BLEND_MIN` Valor: 2 Os valores de pixel resultantes usam o mínimo dos valores de pixel de origem e de destino. Disponível no Windows 8 e posterior.
`D2D1_PRIMITIVE_BLEND_ADD` Valor: 3 Os valores de pixel resultantes são a soma dos valores de pixel de origem e de destino. Disponível no Windows 8 e posterior.
`D2D1_PRIMITIVE_BLEND_MAX` Valor: 4 Os valores de pixel resultantes usam o máximo dos valores de pixel de origem e de destino. Disponível no Windows 10 e posterior (definido usando ID21CommandSink4::SetPrimitiveBlend2).
`D2D1_PRIMITIVE_BLEND_FORCE_DWORD` Valor: 0xffffffff

Observações

modos do Blend

Para renderização aliased (exceto no modo MIN), o valor de saída O é computado interpolando linearmente o valor blend(S, D) com o valor de pixel de destino, com base na quantidade que o primitivo cobre o pixel de destino.

A tabela aqui mostra os modos de mesclagem primitiva para mesclagem aliased e antialiased. As equações listadas na tabela usam estes elementos:

O = Saída
S = Origem
SA = Alfa de origem
D = Destino
DA = Destino Alfa
Cobertura de C = Pixel

Modo de mistura primitiva	Mesclagem aliased	Mesclagem análida	Descrição
D2D1_PRIMITIVE_BLEND_SOURCE_OVER	O = (S + (1 – SA) * D) * C + D * (1 – C)	O = S * C + D (1 – SA C)	O modo de combinação de origem sobre destino padrão.
D2D1_PRIMITIVE_BLEND_COPY	O = S * C + D * (1 – C)	O = S * C + D * (1 – C)	A origem é copiada para o destino; os pixels de destino são ignorados.
D2D1_PRIMITIVE_BLEND_MIN	O = Min(S + 1-SA, D)	O = Min(S * C + 1 – SA *C, D)	Os valores de pixel resultantes usam o mínimo dos valores de pixel de origem e de destino. Disponível no Windows 8.1 e posterior.
D2D1_PRIMITIVE_BLEND_ADD	O = (S + D) * C + D * (1 – C)	O = S * C + D	Os valores de pixel resultantes são a soma dos valores de pixel de origem e de destino. Disponível no Windows 8.1 e posterior.

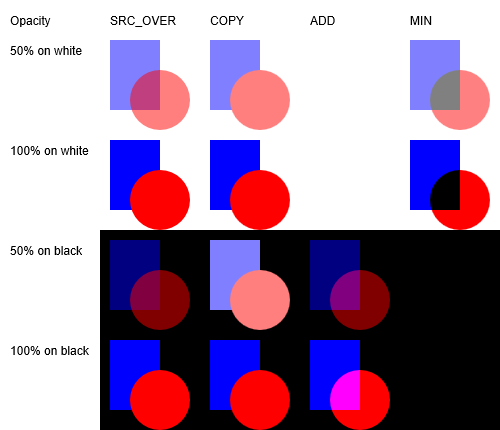

Uma ilustração dos modos de mistura primitiva direct2D com opacidade e planos de fundo variados.

Uma ilustração dos modos de mistura primitiva com opacidade e planos de fundo variados.

Requisitos

Requisito	Valor
de cliente com suporte mínimo	Windows 8 e Platform Update para Windows 7 [aplicativos da área de trabalho \| Aplicativos UWP]
servidor com suporte mínimo	Windows Server 2012 e Platform Update para Windows Server 2008 R2 [aplicativos da área de trabalho \| Aplicativos UWP]
cabeçalho	d2d1_1.h

Consulte também

ID2D1DeviceContext::GetPrimitiveBlend

ID2D1DeviceContext::SetPrimitiveBlend
