Introdução ao MITT

  • Artigo

Para executar testes mitt, você deve instalar o firmware MITT em um novo quadro MITT. Estas etapas descrevem como atualizar o firmware MITT e preparar o computador host para executar testes MITT.

Antes de começar

  • Baixar o pacote de software MITT
  • Comprar hardware para usar o MITT
  • Saiba como executar o shell de comando do Windows com privilégios elevados. A instalação das ferramentas de teste requer uma janela de comando elevada. Para essa janela, você pode abrir uma janela do Prompt de Comando usando a opção Executar como administrador .

Configuração do computador para executar testes MITT

Para executar testes mitt, você precisa de um computador que será executado como host e sistema em teste (SUT).

  • O computador deve estar executando Windows 8.1 versão do sistema operacional.
  • O computador deve ter o pacote de software MITT instalado.
  • O computador deve ser conectado como um destino a um depurador de kernel em execução em um computador separado. Para obter mais informações sobre como obter o Windbg, consulte Depuração do Windows.

Observação

O windbg pode ser instalado como um conjunto de ferramentas autônomo.

Observação

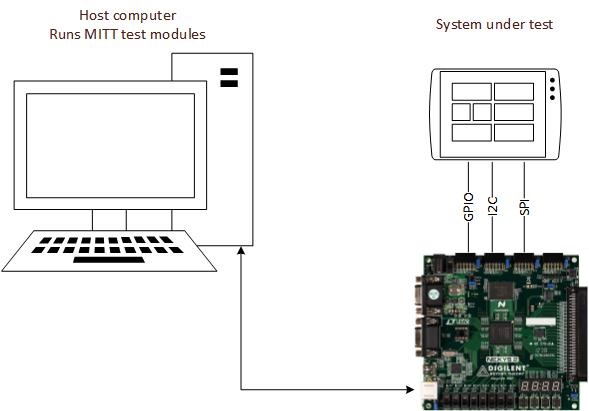

Se o SUT for um telefone, o computador host, o SUT e a placa MITT deverão ser configurados conforme mostrado nesta imagem.

configuração do computador mitt.

Instalar a biblioteca de runtime do WDTF

Para executar os testes mitt, você precisa do WDTF (Windows Driver Test Framework). Quando você instala o WDK (Windows Driver Kit), o runtime é instalado automaticamente. Para obter instruções de instalação completas, siga as etapas descritas na Biblioteca de Runtime do WDTF.

Local de download: downloads do WDK e do WinDbg

O runtime está instalado aqui %ProgramFiles(x86)%\Windows Kits\8.1\Testing\Runtimes\TAEF

O sistema em teste deve estar conectado a um depurador de kernel. As ferramentas de depuração são instaladas com o WDK. Para obter mais informações, consulte Ferramentas de depuração para Windows (WinDbg, KD, CDB, NTSD) e Depuração do Windows.

Instalar o firmware do MITT

  1. Conecte a placa MITT a uma porta USB 2.0 no computador host. Recomendamos que você use portas de hub raiz e evite controladores com hubs inseridos.

  2. Verifique se o comutador de energia do quadro (ao lado da tomada de áudio) está ativado. O POWER LED vermelho deve estar ativado.

  3. Em Gerenciador de Dispositivos, localize o nó do dispositivo.

    nó de dispositivo para luva.

  4. Clique com o botão direito do mouse no nó e escolha Atualizar Software do Driver....

  5. Selecione Procurar software de driver no computador na caixa de diálogo Atualizar Software do Driver .

  6. Selecione Deixe-me escolher em uma lista de drivers de dispositivo no meu computador.

  7. Selecione Mostrar Todos os Dispositivos e clique em Avançar na página Selecionar o tipo do dispositivo na lista abaixo .

  8. Clique em Ter Disco... na página Selecionar o driver de dispositivo que você deseja instalar para este hardware .

  9. Navegue até o diretório de instalação do MITT (Arquivos de Programas\MITT\<arquitetura> ou Arquivos de Programas (x86)\MITT\<architecture>) na caixa de diálogo Instalar do Disco e clique em Ok.

  10. Em Fabricante , selecione Microsoft. Em Modelo , selecione USB MUTT DEFAULT na lista e clique em Avançar.

  11. Clique em Sim e instale o driver. Ignorar o aviso sobre o driver pode ser compatível com o hardware. Feche a página final.

  12. Em um prompt de comando de Arquivos de Programas\MITT\<architecture>, execute este comando:

    MuttUtil.exe -List

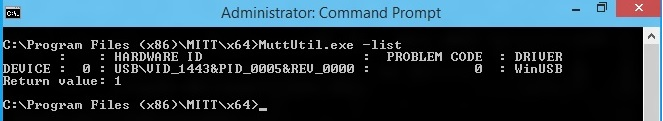

    Captura de tela que mostra a execução do comando

    A saída anterior mostra que o WinUSB foi carregado como o driver do dispositivo para a placa.

  13. Há dois chips separados que exigem firmware no quadro MITT. Para essa tarefa, use MuttUtil. Execute este comando:

    MuttUtil.exe –UpdateFirmware

    Se você estiver usando o quadro de desenvolvimento fpga, o EEPROM poderá levar até 5 minutos para programar. O MuttUtil compara a versão do firmware no quadro com a versão do firmware contida no MuttUtil. O firmware será atualizado somente se o MuttUtil tiver firmware mais recente.

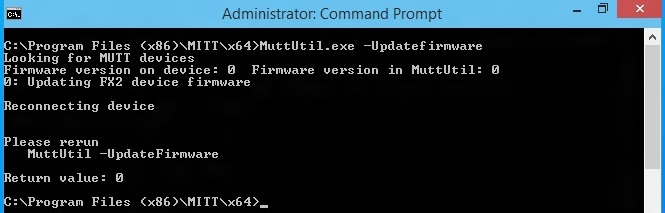

    Captura de tela que mostra o comando

    A saída anterior mostra uma instalação bem-sucedida da primeira imagem de firmware.

  14. Execute MuttUtil.exe –UpdateFirmware novamente para o segundo chip, após a conclusão da primeira atualização de firmware. O firmware do segundo chip não pode ser atualizado até que o primeiro chip seja instalado.

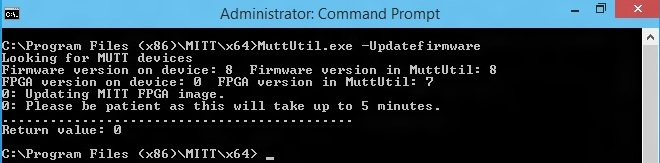

    atualização de firmware mitt.

    A saída anterior mostra uma instalação bem-sucedida da segunda imagem de firmware do MITT. Observe o sete segmento no quadro MITT. Você deve ver 000X em que X é a versão atual do firmware MITT.

Observação

A opção UpdateFirmware não pode restaurar a imagem de firmware de fábrica instalada no quadro MITT.

Se o MuttUtil retornar um erro ao atualizar ou instalar o firmware,

  • Verifique se a opção de energia na placa MITT está ativada. Se o painel estiver ligado, desconecte e conecte o cabo USB da placa e execute o comando novamente.
  • Se os comandos forem bem-sucedidos, mas o segmento de sete não mostrar a versão do firmware, reinicie a placa MITT pressionando o botão redefinir ou desconectando e conectando os cabos USB e alimentação. Se o segmento de sete ainda não mostrar a versão, execute o comando novamente.

Problemas conhecidos e solução alternativa

  • Não é recomendável conectar o MITT diretamente ao hub raiz xHCI no computador host. O teste pode travar aleatoriamente com essa configuração. Como solução alternativa, adicione um hub USB 2.0 alimentado entre a porta xHCI e a placa MITT.
