Configurar o emparelhamento de sites do vCenter Server

  • 10 minutos

Para concluir as etapas de proteção de suas máquinas virtuais (VMs) VMware vSphere, agora você precisa conectar instâncias do VMware SRM nos locais protegidos e de recuperação e, em seguida, configurar uma política de proteção. O processo de conexão de instâncias VMware SRM é conhecido como emparelhamento de locais . Você pode configurar o emparelhamento de sites a partir de uma VM cliente Windows, chamada de jump box , que é implantada na rede virtual e tem acesso às nuvens privadas da Solução VMware do Azure.

Configurar o emparelhamento de sites no vCenter Server

Para configurar o emparelhamento de sites, execute as seguintes etapas:

  1. Certifique-se de que o dispositivo jump-box tenha conectividade com ambas as nuvens privadas da Solução VMware do Azure.

  2. Na VM de jump-box, abra um navegador e conecte-se ao vCenter Server da nuvem privada e ao NSX-T Manager usando credenciais que pode recuperar de Identity, localizado na barra de navegação à esquerda da sua Azure VMware Solution Private Cloud.

    Observação

    Na primeira vez que tentar se conectar ao vCenter Server, você usará o cliente baseado em HTML5.

  3. No vSphere Client, selecione Menue, em seguida, selecione Site Recovery.

  4. Na janela Site Recovery, verifique se o status OK é exibido tanto para vSphere Replication quanto para Site Recovery Manager, e, em seguida, selecione Abrir Site Recovery.

  5. Selecione o botão Novo Par de Sites.

  6. Selecione o primeiro site na lista e selecione o tipo Par de acordo. O exemplo de imagem a seguir demonstra um cliente escolhendo Emparelhar com um vCenter Server ponto a ponto localizado em um domínio SSO diferentee, em seguida, selecionando Avançar.

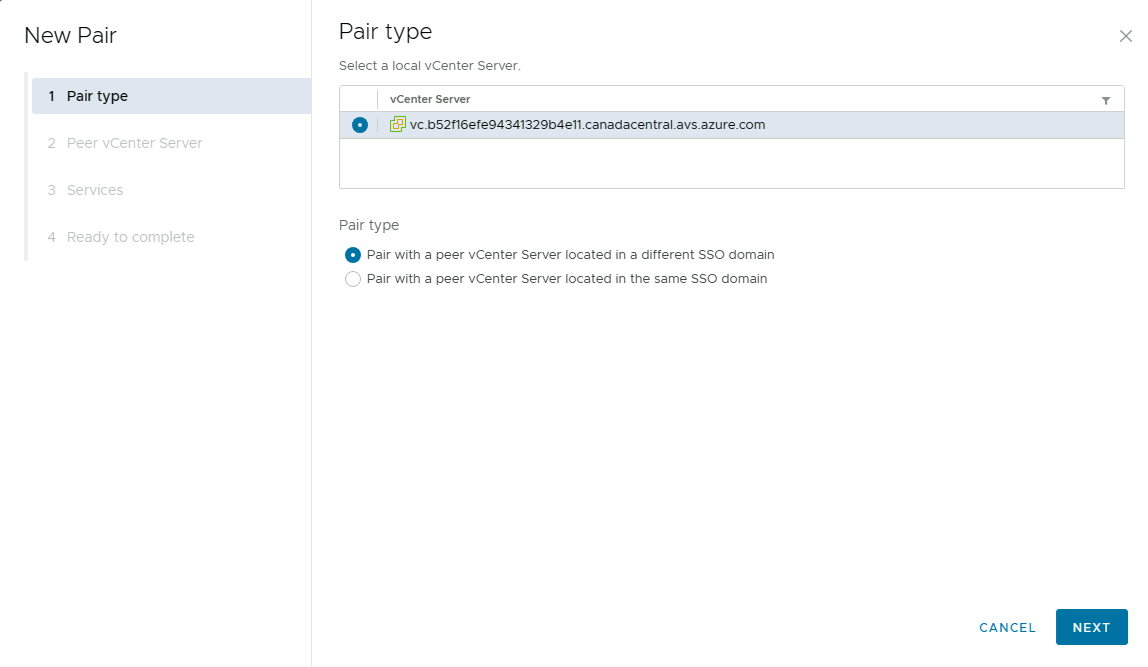

    Captura de ecrã da página para adicionar um novo tipo de par.

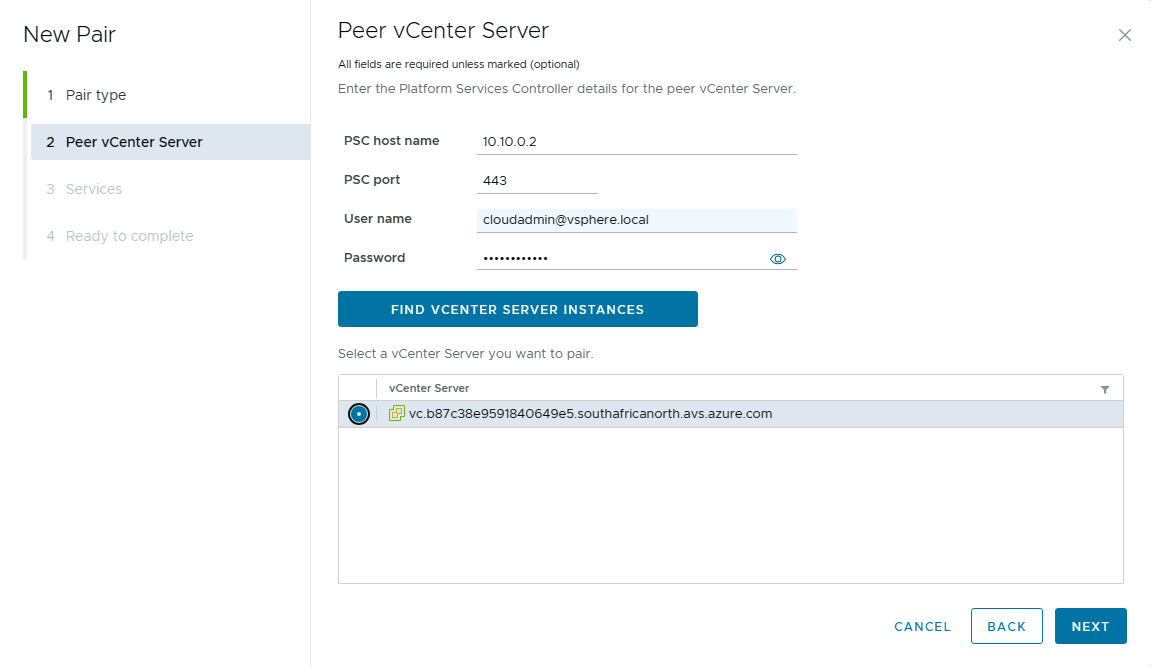

  7. Insira o endereço do Controlador de Serviços de Plataforma para o Site Recovery Manager Server no segundo site.

  8. Forneça o nome de usuário e a senha, selecione Localizar instâncias do vCenter Server. Quando o vCenter Server desejado aparecer, selecione-o e depois clique em Avançar.

    Captura de ecrã do separador Recuperação de desastres na Solução VMware do Azure. A opção vSphere Replication está selecionada em Setup replication.

O endereço fornecido para o Controlador de Serviços de Plataforma deve corresponder ao endereço usado quando você instalou o Site Recovery Manager Server no site de recuperação.

Conectar as instâncias do Site Recovery Manager nos sites protegidos e de recuperação

Depois de configurar o VMware SRM, você deve conectar ambas as instâncias do VMware SRM nos locais protegidos e de recuperação.

Observação

As seguintes portas devem estar abertas para fornecer recuperação de nuvem para nuvem: 80, 443, 902, 1433, 1521, 1526, 5480, 8123, 9086, 31031, 32032, 8043 e 10000-10010.

Configurar mapeamentos entre sites

Antes de começar a proteger as VMs, primeiro você precisa mapear os objetos no site protegido para os objetos correspondentes no site de recuperação. Você pode mapear os seguintes objetos para garantir que as VMs replicadas tenham funcionalidade adequada:

  • Redes

  • Pastas VM

  • Recursos computacionais

  • Mapeamentos de política de armazenamento

Observação

Para habilitar a proteção bidirecional e a reproteção, configure mapeamentos reversos para mapear os objetos no site de recuperação de volta para os objetos correspondentes no site protegido.

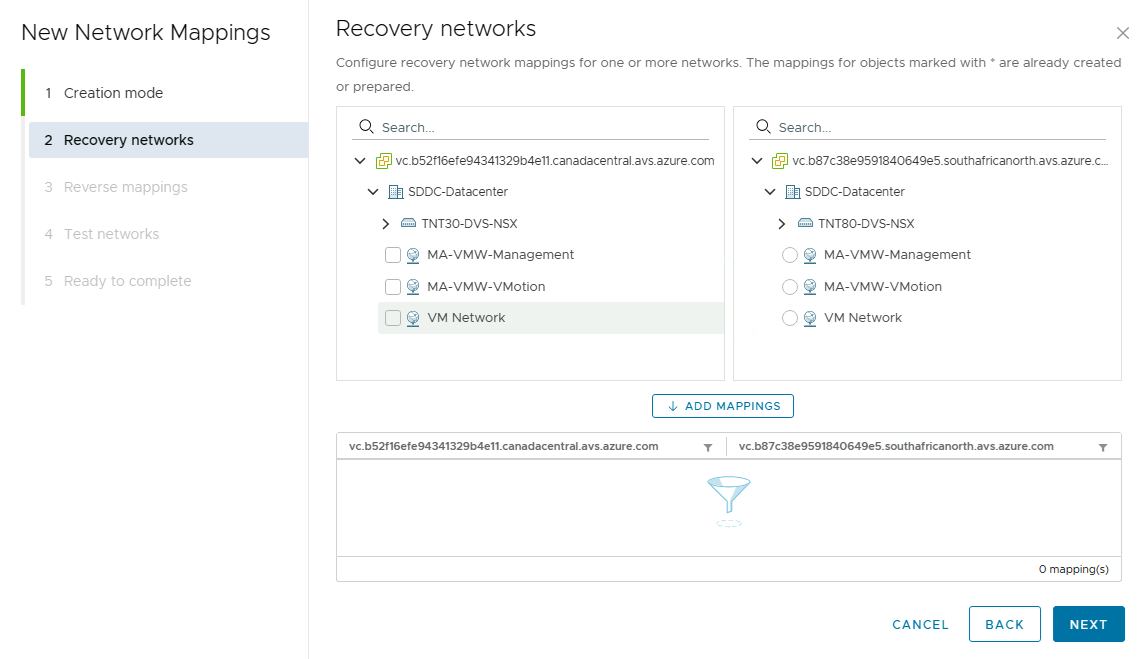

Captura de tela da janela Redes de recuperação com mapeamentos relevantes definidos para objetos entre o site protegido e o site de recuperação.

Ao configurar mapeamentos, você pode garantir que as VMs tenham acesso a todos os recursos disponíveis no local de recuperação. Se você não criar o mapeamento adequado, terá que definir essas configurações para cada VM individualmente.

Configurar a replicação nas VMs

Antes de criar grupos de proteção, você deve configurar a replicação na VM que deseja proteger. Ao definir as configurações de replicação, você pode selecionar várias instâncias point-in-time que são convertidas em snapshots durante a recuperação.

Use o procedimento a seguir para configurar a replicação para a VM:

  1. No cliente vSphere ou no cliente Web vSphere, selecione Site Recoverye, em seguida, selecione Open Site Recovery.

  2. No separador inicial do Site Recovery, selecione um par de sítios e, em seguida, selecione Ver Detalhes.

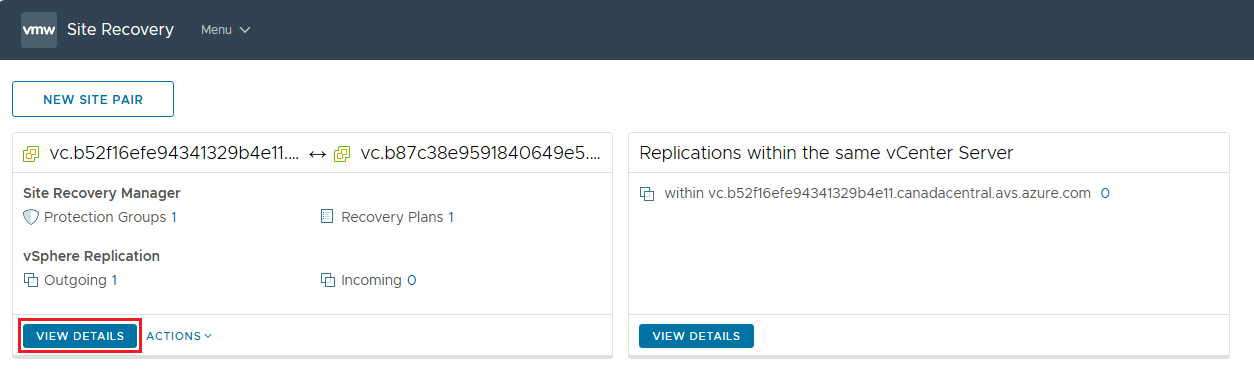

    Captura de ecrã da janela do novo par de sites da Recuperação de Site onde é possível visualizar os detalhes.

    Observação

    Poderão pedir-lhe para iniciar sessão com as credenciais de cloudadmin.

  3. Selecione a guia Replicação e, em seguida, selecione Novo.

  4. Na página site de destino, certifique-se de selecionar um site de destino e, opcionalmente, selecione um vSphere Replication Server para gerenciar a replicação.

  5. Na página Máquinas virtuais, selecione uma ou mais VMs que pretende proteger e depois selecione Avançar.

  6. Na página do datastore de destino , configure o formato de disco da VM protegida e a política de armazenamento de VM , depois selecione Seguinte .

  7. Na página Configurações de replicação, em RPO (Recovery Point Objective, objetivo de ponto de recuperação), selecione Ativar compressão de rede para dados de replicação virtuale, em seguida, selecione Avançar.

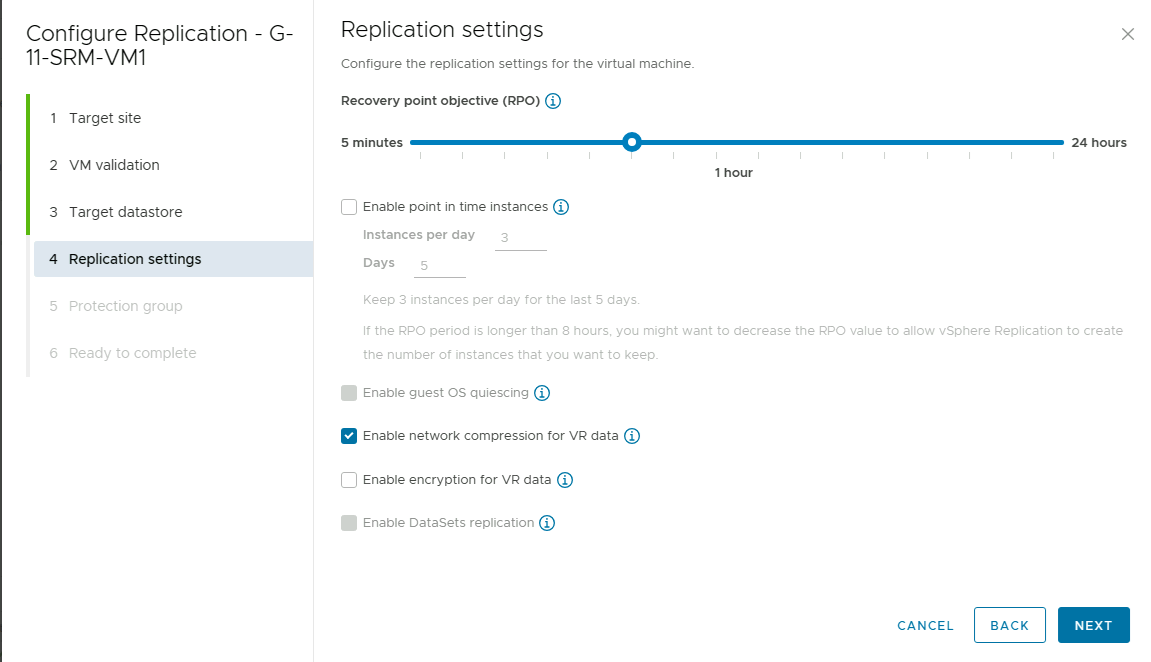

    Captura de ecrã da janela de Definições de Replicação na Solução VMware do Azure, com as configurações de RPO ajustadas para ativar a compressão de dados de rede para VR.

  8. Na aba do grupo de proteção, adicione as VMs a um grupo de proteção existente ou novo. Como alternativa, você pode optar por não adicionar as VMs a nenhum grupo de proteção neste estágio. Selecione Avançar.

  9. Na página Pronto para concluir, reveja as definições e, em seguida, selecione Concluir.

    Captura de ecrã da janela Definições de replicação na Solução VMware do Azure, com as definições de RPO configuradas.

    Observação

    Você pode configurar replicações para VMs desligadas, mas a sincronização de dados começa quando a VM está ligada. Enquanto a VM de origem estiver desligada, a replicação exibirá um status Não ativo.

Criar e gerenciar grupos de proteção

Você pode criar um grupo de proteção contendo várias VMs que o VMware SRM protege coletivamente. Os grupos de proteção estão incluídos no plano de recuperação que especifica como o VMware SRM recupera as VMs contidas no grupo de proteção.

Você deve atribuir as VMs que fazem parte do plano de replicação a um pool de recursos, pasta e rede existentes no local de recuperação. Você pode definir essas configurações nos mapeamentos de inventário ou individualmente para cada VM nos grupos de proteção.

O VMware Site Recovery Manager cria VMs de reserva no local de recuperação e depois aplica os mapeamentos de inventário a cada VM do grupo. Em seguida, o vSphere Replication sincroniza os arquivos de disco da VM de destino da replicação de acordo com o objetivo de ponto de recuperação definido quando você configurou o vSphere Replication na VM.

Use o procedimento a seguir para criar grupos de proteção do vSphere Replication:

  1. No vSphere Client ou no vSphere web client, selecione Site Recoverye, em seguida, selecione Open Site Recovery.

  2. No separador inicial do Site Recovery, selecione um par de sites e, em seguida, selecione Ver Detalhes.

    Observação

    Poderá ser-lhe pedido para iniciar sessão com credenciais de cloudadmin.

  3. Selecione o separador Grupos de Proteção e, em seguida, selecione Novo Grupo de Proteção para criar um grupo de proteção.

  4. Na página Nome e direção, insira um nome e uma descrição para o grupo de proteção, selecione uma direção e selecione Avançar.

  5. No painel tipo de grupo Proteção, selecione VMs individuais (vSphere Replication)e, em seguida, selecione Avançar.

  6. Selecione VMs na lista para adicionar ao grupo de proteção e, em seguida, selecione Avançar.

    Observação

    Somente VMs que você configura para a Replicação do vSphere e que ainda não estão em um grupo de proteção estão na lista.

  7. Na página Plano de recuperação, você pode, opcionalmente, adicionar o grupo de proteção a um plano de recuperação selecionando uma das opções listadas na tabela a seguir.

    Opção Descrição
    Adicionar ao plano de recuperação existente Adiciona o grupo de proteção a um plano de recuperação existente.
    Adicionar ao novo plano de recuperação Adiciona o grupo de proteção a um novo plano de recuperação. Se selecionar esta opção, tem de introduzir um nome de plano de recuperação.
    Não adicionar ao plano de recuperação agora Selecione esta opção se não quiser adicionar o grupo de proteção a um plano de recuperação.

  8. Reveja as suas definições e selecione Concluir.

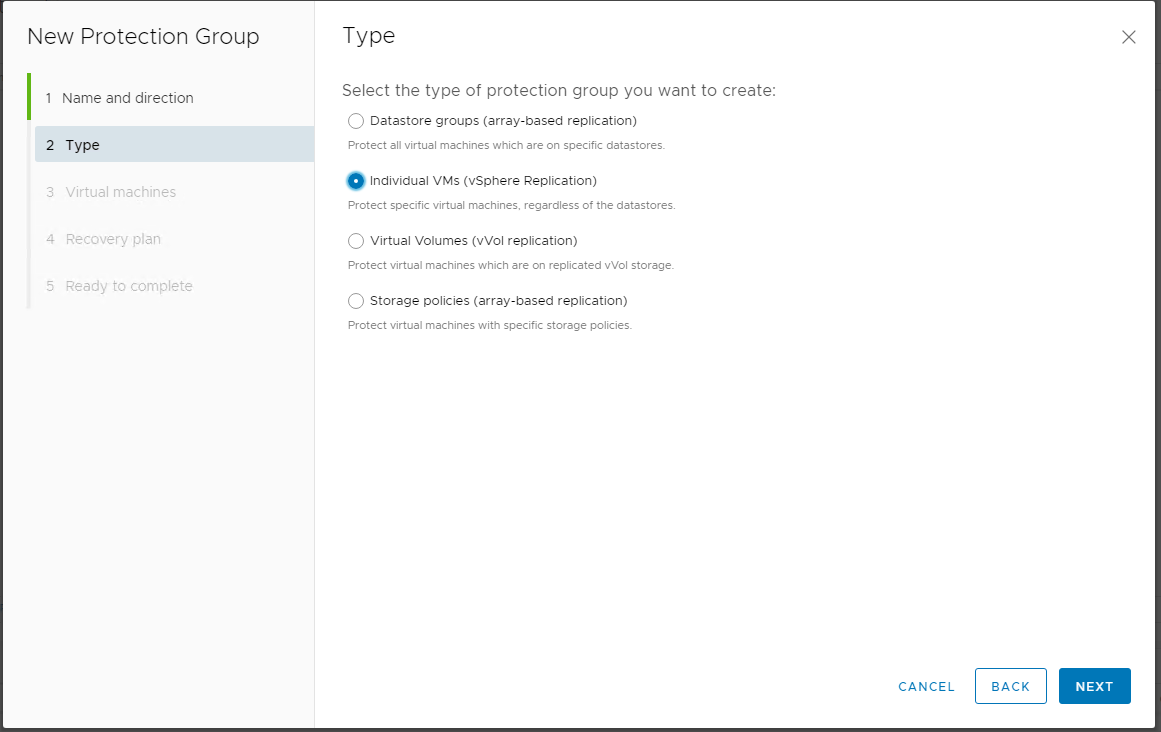

    Captura de tela da janela Tipo no Azure VMware Solution com a opção VMs individuais (replicação vSphere) selecionada.

Criar, testar e executar planos de recuperação

Os planos de recuperação controlam todas as etapas do processo de recuperação. Eles controlam a sequência na qual o VMware SRM liga e desliga as VMs. Você pode criar um plano de recuperação que contenha um ou vários grupos de proteção. Você também pode incluir um grupo de proteção em vários planos de recuperação, o que permite escolher entre planos de recuperação e, em seguida, decidir como recuperar a VM.

Use o procedimento a seguir para criar um plano de recuperação:

  1. No vSphere Client ou no vSphere web client, selecione Site Recoverye, em seguida, selecione Open Site Recovery.

  2. No separador base do Site Recovery, selecione um par de sites e, em seguida, selecione Ver Detalhes.

    Observação

    Poderá ser solicitado a iniciar sessão utilizando as credenciais de cloudadmin .

  3. Selecione o separador Planos de Recuperação e, em seguida, selecione Novo Plano de Recuperação para criar um plano de recuperação.

  4. Na página Nome e direção, insira o nome e a descrição do plano de recuperação, selecione a direção da replicação e selecione Avançar.

  5. Na página Grupos de Proteção, selecione Grupos de proteção para VMs individuais ou grupos de armazenamento de dados, selecione um dos grupos de proteção criados anteriormente e selecione Avançar.

  6. Na página Redes de Teste, selecione as redes a serem usadas durante a execução de testes neste plano e, em seguida, selecione Próximo.

  7. Na página Pronto para Concluir, reveja as definições e selecione Concluir.

Testar o plano de recuperação

Depois de criar um plano de recuperação, você pode testar ou executar o plano de recuperação. Quando você testa o plano de recuperação, a VM de origem continua a operar na Solução VMware do Azure de origem e uma réplica dessa VM é criada no local de recuperação na rede de teste.

Use o procedimento a seguir para testar o plano de recuperação:

  1. Selecione o plano de recuperação e depois selecione teste .
  2. Na página Opções de confirmação, certifique-se de selecionar a caixa de seleção Replicar alterações recentes para o site de recuperação, em seguida, selecione Avançar.
  3. Na página Pronto para concluir, revise as selecionadas configurações e, em seguida, selecione Concluir.

Após um teste bem-sucedido, não se esqueça de limpar o ambiente de teste.

Executar o plano de recuperação

Ao optar por executar o plano de replicação, você inicia uma migração planejada. Migração Planeada é a migração ordenada de VMs do site protegido para o site de recuperação. A migração planejada evita a perda de dados ao migrar cargas de trabalho de forma ordenada. Para que a migração planejada seja bem-sucedida, ambos os sites devem estar em execução e totalmente funcionais. Em seguida, se o site protegido falhar, você poderá iniciar a recuperação de desastres para recuperar as VMs com falha. O VMware SRM orquestra o processo de recuperação com os mecanismos de replicação para minimizar a perda de dados e o tempo de inatividade do sistema.

Use o procedimento a seguir para executar um plano de recuperação:

  1. Selecione o plano de recuperação e, em seguida, selecione Executar.

  2. Na página Opções de Confirmação, marque a caixa de seleção entendo que este processo alterará permanentemente as máquinas virtuais e a infraestrutura dos datacenters protegidos e de recuperação.

  3. Escolha entre os tipos de recuperação Migração Planeada ou Recuperação de Desastres, e, em seguida, selecione Avançar.

  4. Na página Pronto para concluir, reveja as definições selecionadas e, em seguida, selecione Concluir.

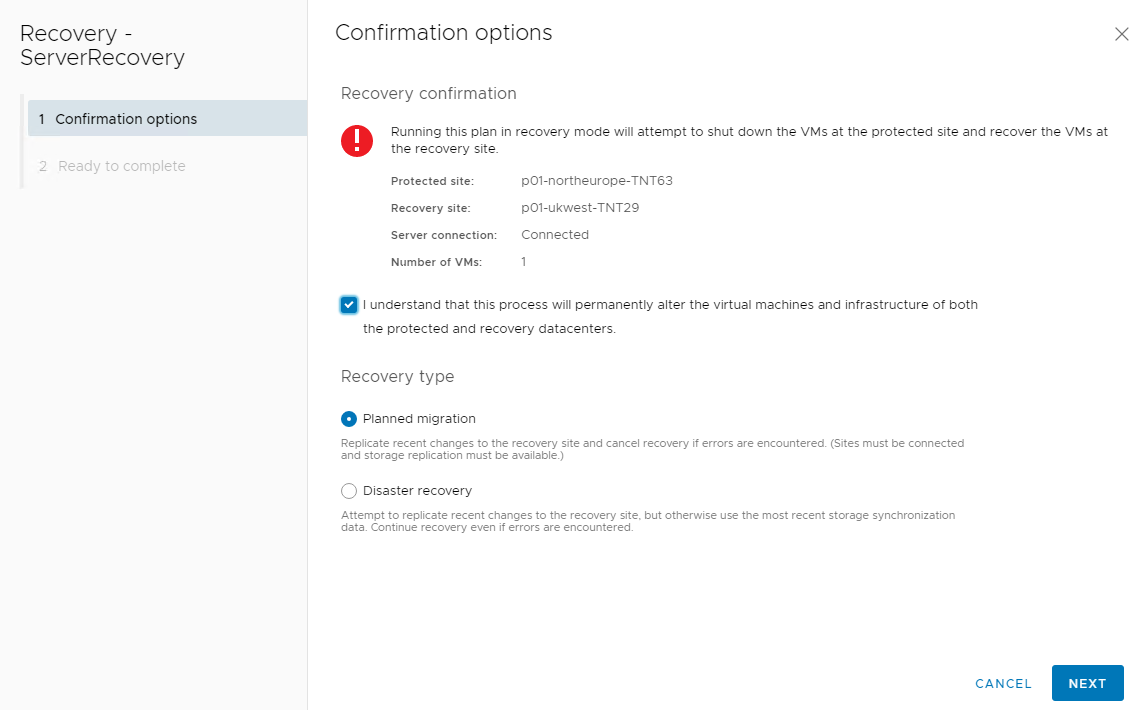

    Captura de ecrã da janela Opções de confirmação na Solução VMware do Azure com as opções de confirmação de recuperação selecionadas.

Outras soluções de recuperação de desastres de terceiros suportadas

Além do Site Recovery Manager (SRM), há soluções de recuperação de desastres de terceiros que os clientes podem usar para a solução VMware do Azure, como Zerto e JetStream.

Zerto

O Zerto é uma solução de recuperação de desastres projetada para minimizar o tempo de inatividade de máquinas virtuais (VMs) caso ocorra um desastre. A plataforma Zerto é construída sobre a base da CDP (Continuous Data Protection, proteção contínua de dados) que permite perda de dados mínima ou quase nenhuma. A plataforma fornece o nível de proteção desejado para muitos aplicativos corporativos críticos e de missão crítica. O Zerto também automatiza e orquestra o failover e o failback para garantir um tempo de inatividade mínimo em caso de desastre.

Principais componentes da plataforma Zerto

Componente Descrição
Zerto Virtual Manager (ZVM) Aplicativo de gerenciamento para Zerto implementado como um serviço do Windows instalado em uma VM do Windows. O administrador de nuvem privada instala e gerencia a VM do Windows. A ZVM permite a configuração de recuperação de desastres do Dia 0 e do Dia 2.
Appliance de replicação virtual (vRA) A VM Linux é usada para lidar com a replicação de dados da origem para o destino da replicação. Uma instância do vRA é instalada por host ESXi, oferecendo uma arquitetura de escala real que cresce e diminui junto com os hosts da nuvem privada. O vRA gerencia a replicação de dados de e para VMs protegidas para seu destino local ou remoto, armazenando os dados no diário.
driver de host Zerto ESXi Instalado em cada host VMware ESXi configurado para recuperação de desastres do Zerto. O driver de host interceta a E/S de uma VM vSphere e envia os dados de replicação para o vRA escolhido para esse host. O vRA é então responsável por replicar os dados da VM para um ou mais destinos de recuperação de desastres.
ZertoCloud Appliance (ZCA) VM do Windows usada apenas quando o Zerto é usado para recuperar VMs vSphere como VMs IaaS Nativas do Azure. A ZCA é composta por:
- ZVM: um serviço do Windows que hospeda a interface do usuário e se integra às APIs nativas do Azure para gerenciamento e orquestração.
- VRA: um serviço do Windows que replica os dados de ou para o Azure.
O ZCA integra-se nativamente com a plataforma em que é implantado, permitindo que você use o armazenamento de Blob do Azure com uma conta de armazenamento no Microsoft Azure. Como resultado, ele garante a implantação mais econômica em cada uma dessas plataformas.
Grupo de Proteção Virtual (VPG) Grupo lógico de VMs criadas na ZVM. O Zerto permite configurar políticas de recuperação de desastres, backup e mobilidade em um VPG. Esse mecanismo permite que um conjunto consistente de políticas seja aplicado a um grupo de VMs.

Cenários Zerto suportados

Você pode usar o Zerto com a Solução VMware do Azure nos três cenários a seguir:

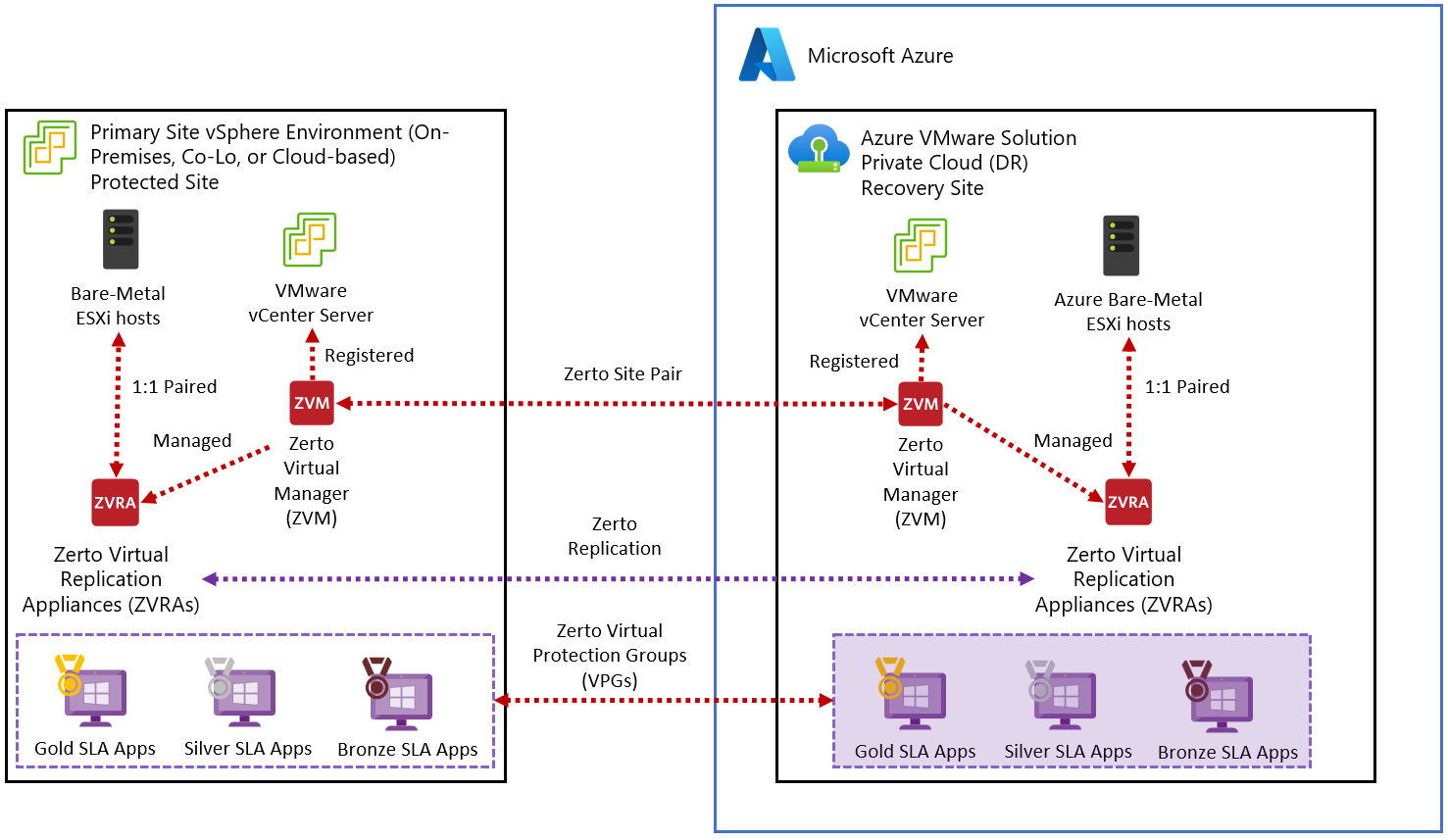

Cenário 1: recuperação de desastres do VMware vSphere local para a solução VMware do Azure neste cenário.

Nesse cenário, o site primário é um ambiente local baseado no vSphere. O site de recuperação de desastres é uma nuvem privada da Solução VMware do Azure.

Captura de ecrã do cenário de recuperação de desastres Zerto num ambiente local baseado em vSphere.

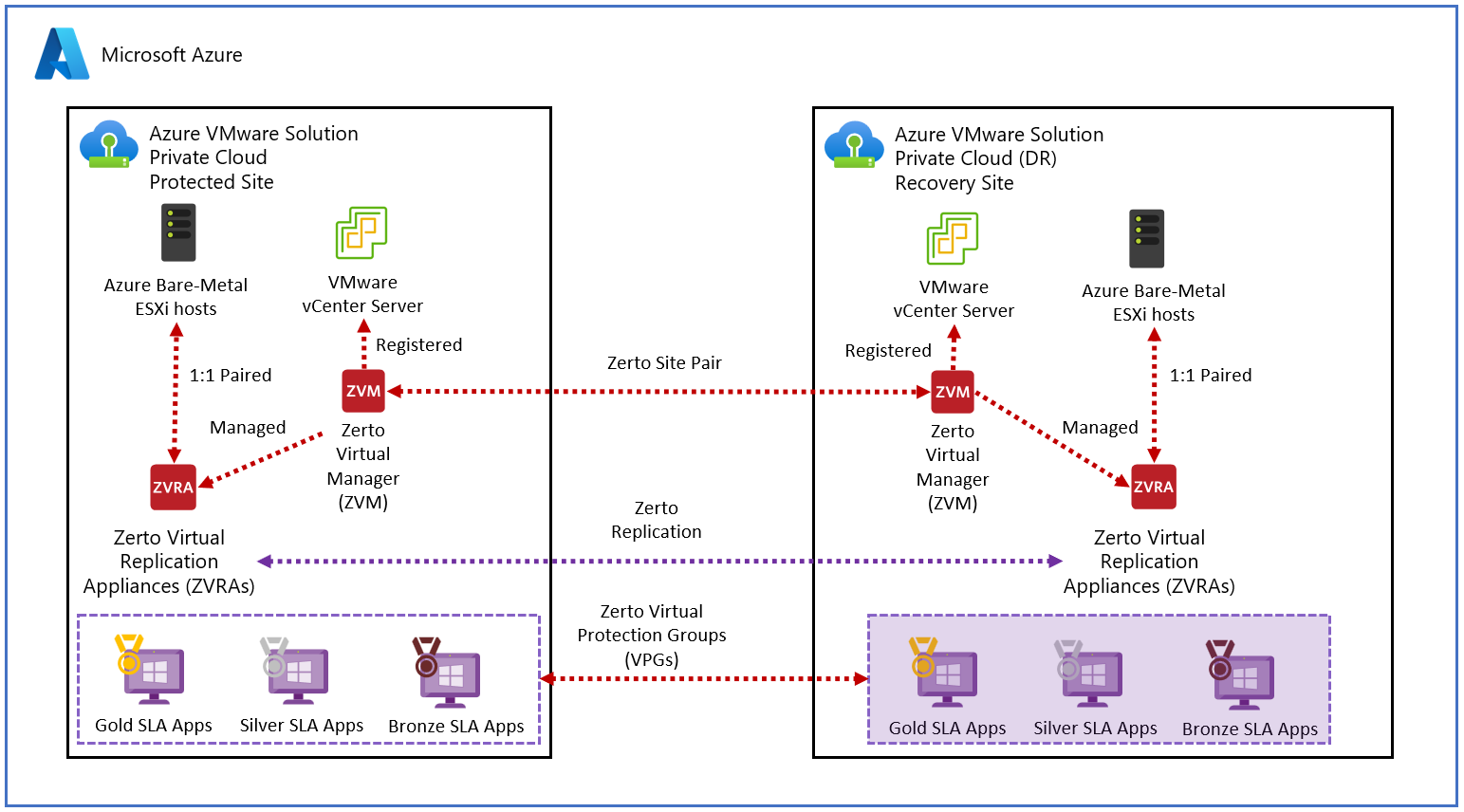

Cenário 2: transição da solução VMware do Azure para recuperação de desastres em nuvem da solução VMware do Azure.

Nesse cenário, o site primário é uma nuvem privada da Solução VMware do Azure em uma Região do Azure. O site de recuperação de desastres é uma nuvem privada da Solução VMware do Azure em uma região diferente do Azure.

Captura de tela do cenário de recuperação de desastres zerto de uma nuvem privada da Solução VMware do Azure em uma Região do Azure.

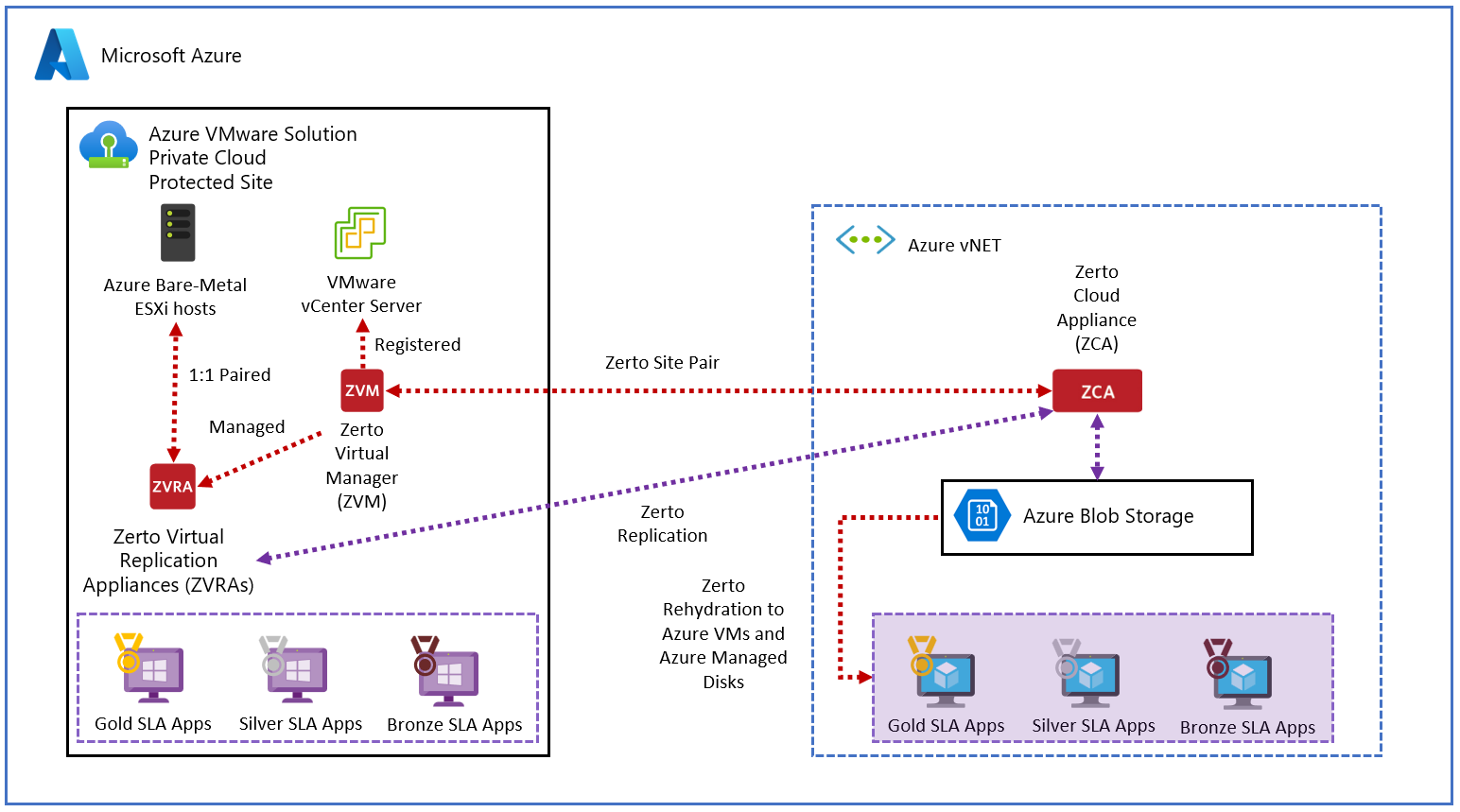

Cenário 3: a solução VMware do Azure para a recuperação de desastres na nuvem das VMs do Azure.

Nesse cenário, o site primário é uma nuvem privada da Solução VMware do Azure em uma Região do Azure. Os Blobs do Azure e as VMs do Azure (baseadas emHyper-V) são usados em tempos de desastre.

Captura de tela do cenário de recuperação de desastres do Zerto numa solução VMware do Azure para recuperação de desastres na nuvem das VMs Azure.

JetStream

A recuperação de desastres (DR) do JetStream é uma solução de recuperação de desastres nativa da nuvem projetada para minimizar o tempo de inatividade de máquinas virtuais (VMs) caso ocorra um desastre. As instâncias do JetStream DR são implantadas nos sites protegidos e de recuperação.

O JetStream baseia-se na CDP (Continuous Data Protection, proteção contínua de dados), que permite uma perda de dados mínima ou quase nula. O JetStream DR fornece o nível de proteção desejado para aplicações empresariais e de missão crítica. Ele também permite DR econômica usando recursos mínimos no site de DR e usando armazenamento em nuvem econômico, como o Armazenamento de Blob do Azure.

Componentes principais da solução JetStream DR

Itens Descrição
JetStream Management Server Virtual Appliance (MSA) O MSA permite a configuração do Dia 0 e do Dia 2, como sites primários, domínios de proteção e VMs em recuperação. O MSA é implantado a partir de um arquivo OVA em um nó vSphere pelo administrador da nuvem. O MSA coleta e mantém estatísticas relevantes para a proteção de VM e implementa um plug-in do vCenter Server que permite gerenciar o JetStream DR nativamente com o vSphere Client. O MSA não lida com dados de replicação de VMs protegidas.
JetStream DR Virtual Appliance (DRVA) O dispositivo de máquina virtual baseado em Linux recebe dados de replicação de VMs protegidos do host ESXi de origem. Ele mantém o log de replicação e gerencia a transferência das VMs e seus dados para o repositório de objetos, como o Armazenamento de Blobs do Azure. Dependendo do número de VMs protegidas e da quantidade de dados de VM a serem replicados, o administrador da nuvem privada pode criar uma ou mais instâncias DRVA.
componentes de host JetStream ESXi (pacotes de filtro de E/S) Software JetStream instalado em cada host ESXi configurado para JetStream DR. O driver de host interceta a E/S das VMs vSphere e envia os dados de replicação para o DRVA. Os filtros de E/S também monitorizam eventos relevantes, como vMotion, Storage vMotion, instantâneos, etc.
JetStream Domínio Protegido Grupo lógico de VMs que são protegidas juntas usando as mesmas políticas e runbook. Os dados de todas as VMs em um domínio de proteção são armazenados na mesma instância de contêiner de Blob do Azure. Uma única instância DRVA lida com a replicação para armazenamento remoto de DR para todas as VMs em um domínio protegido.
contentores de armazenamento em Blob do Azure Os dados replicados da VM protegida são armazenados nos Blobs do Azure. O software JetStream cria uma instância de contêiner de Blob do Azure para cada Domínio Protegido JetStream.

Cenários JetStream na Solução VMware do Azure

Você pode usar o JetStream DR com a Solução VMware do Azure para os dois cenários a seguir.

Cenário 1: VMware vSphere local para o Azure VMware Solution DR.

Nesse cenário, o site primário é seu ambiente VMware vSphere local e o site de DR é uma nuvem privada da Solução VMware do Azure.

Diagrama mostra o ambiente VMware vSphere onde o site de DR é uma nuvem privada da Solução VMware do Azure.

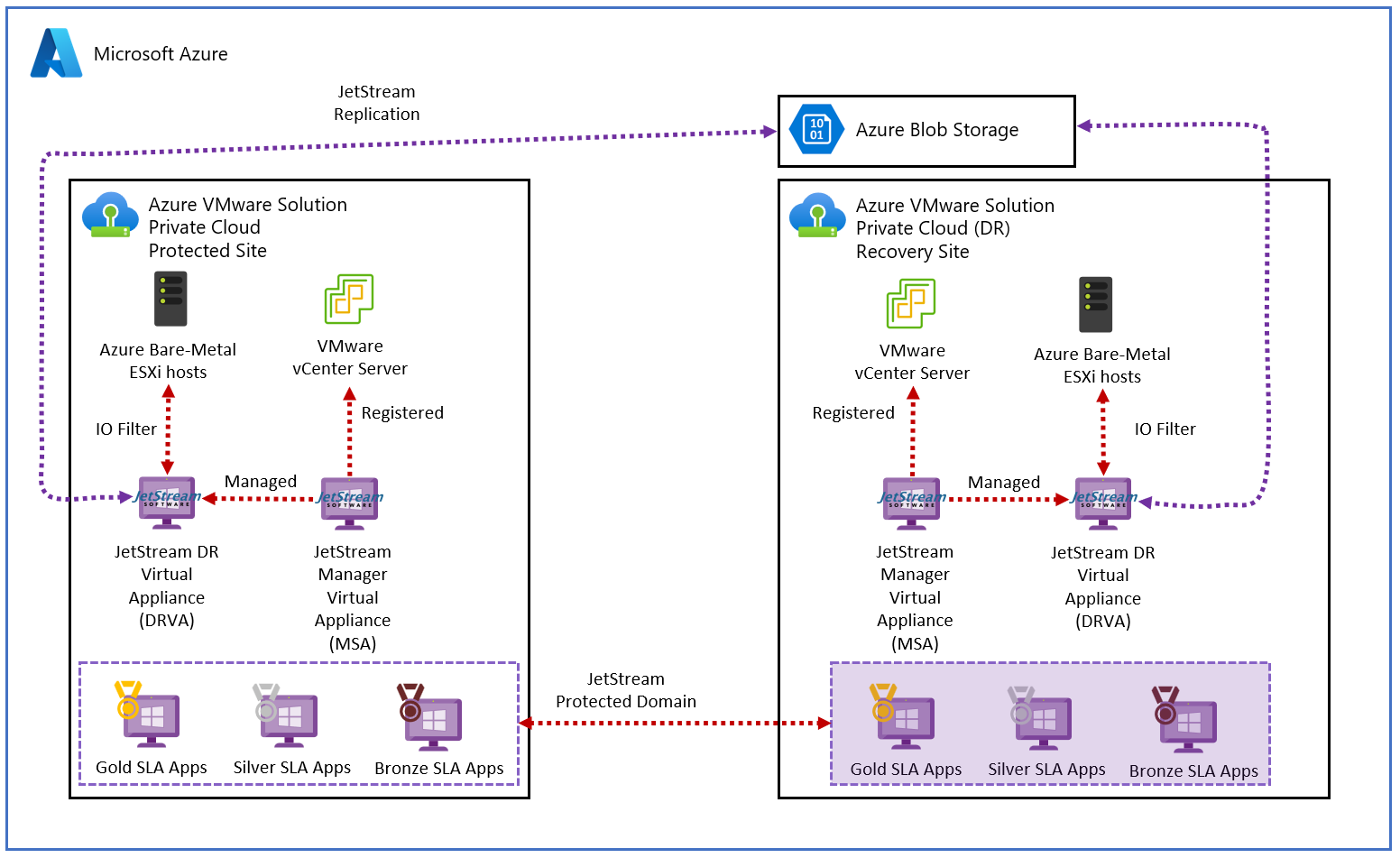

Cenário 2: a solução VMware do Azure para o DR da solução VMware do Azure.

Nesse cenário, o site primário é uma nuvem privada da Solução VMware do Azure em uma região do Azure. O site de recuperação de desastres é uma nuvem privada da Solução VMware do Azure em uma região diferente do Azure.

Diagrama mostra a nuvem privada da Solução VMware do Azure em uma região do Azure e o site de DR é uma nuvem privada da Solução VMware do Azure em uma região diferente do Azure.
