Adicionar armazenamento de backup moderno ao DPM

O MBS (Armazenamento de Backup Moderno) foi introduzido no System Center Data Protection Manager (DPM) 2016 para oferecer 50% de economia de armazenamento, backups 3 vezes mais rápidos e armazenamento com reconhecimento de carga de trabalho mais eficiente. O DPM 2019 apresenta mais melhorias de desempenho com o MBS, resultando em backup 50-70% mais rápido com o Windows Server 2019.

• O MBS é habilitado automaticamente quando você está executando pelo menos o DPM 2016 no Windows Server 2016. Se o DPM estiver em execução em uma versão do Windows Server anterior ao Windows Server 2016, ele não usará o MBS.
• O MBS fornece armazenamento inteligente para backup em disco de curto prazo. O MBS fornece backup em disco mais rápido, consumindo menos espaço em disco. Sem o MBS, cada fonte de dados precisa de dois volumes, um para o backup inicial e outro para alterações delta.
• Os backups do MBS são armazenados em um disco ReFS. Ele usa clonagem de bloco ReFS e tecnologia VHDX. Saiba mais.
• Com o DPM 2019 e posterior, você pode usar volumes em camadas para o armazenamento nativo do DPM, que oferece backups 50 a 70% mais rápidos.

Observação

O DPM não dá suporte à eliminação de duplicação no disco ReFS usado para backups do MBS.

O DPM 2019 aceita volumes/discos para armazenamento. Depois de adicionar um volume, o DPM formata o volume para ReFS para usar os novos recursos do Armazenamento de Backup Moderno. Os volumes não podem residir em um disco dinâmico; Use apenas um disco básico.

Observação

Se o disco físico for ou for maior que 2 TB, o disco deverá ser convertido em GPT antes de criar os volumes para o DPM.

Você pode fornecer um volume diretamente ao DPM; no entanto, você pode ter problemas para estender o volume se surgir uma necessidade posteriormente. Você pode criar volumes adicionais usando pools de armazenamento, que podem ser expostos ao DPM e estendidos conforme necessário. As seções a seguir fornecem os detalhes sobre como criar um volume em camadas, adicionar um volume ao DPM e expandi-lo posteriormente.

Configurar o MBS com armazenamento hierárquico

O DPM 2016 introduziu o MBS (Armazenamento de Backup Moderno), melhorando a utilização e o desempenho do armazenamento. O MBS usa o ReFS como o sistema de arquivos subjacente. O MBS foi projetado para usar o armazenamento híbrido, como o armazenamento hierárquico. Para obter a escala e o desempenho reivindicados pelo MBS, recomendamos usar uma pequena porcentagem (4% do armazenamento geral) de armazenamento flash (SSD) com o DPM 2019 como um volume em camadas em combinação com o HDD para armazenamento nativo do DPM.

Depois de configurar o armazenamento em camadas, o sistema de arquivos ReFS tem a inteligência para armazenar metadados do sistema de arquivos na camada SSD. Isso melhora significativamente o tempo geral da tarefa de backup. Não há mais configuração necessária durante a configuração dos grupos de proteção, etc.

Observação

• A hierarquização é recomendada para backups mais rápidos. No entanto, esse não é um requisito obrigatório para configurar o armazenamento do DPM.
• Você não pode anexar arquivos VHD (VHDX) criados localmente e usá-los como armazenamento em um servidor DPM físico. Verifique se você está executando o DPM 2019 ou posterior implantado em uma VM em execução no Windows Server 2016 ou posterior.
• Ao implantar o DPM em uma máquina virtual, o DPM 2019 pode ser implantado em uma VM em execução no Windows Server 2016 ou Windows Server 2019. Para obter o melhor desempenho, recomendamos vivamente o DPM 2019 instalado no Windows 2019 com a atualização mais recente do Windows instalada.

Pré-requisitos

O armazenamento em camadas é configurado usando Espaços de Armazenamento do Windows. A seguir estão os pré-requisitos para Espaços de Armazenamento do Windows.

Área	Requisito	Observações
Tipos de barramento de disco	– SCSI (SAS) - Conexão serial de tecnologia avançada (SATA) – Controladores de iSCSI e Fibre Channel.	Quando você configura os Espaços de Armazenamento com controladores de disco iSCSI e FC (Fibre Channel), há compatibilidade somente com discos virtuais não resilientes (simples com qualquer número de colunas).
Considerações de HBA	- Adaptadores de barramento de host (HBAs) simples que não oferecem suporte à funcionalidade RAID são recomendados - Se forem compatíveis com RAID, os HBAs devem estar no modo não RAID com todas as funcionalidades RAID desativadas – Os adaptadores não devem abstrair os discos físicos, armazenar dados em cache nem ocultar os dispositivos anexados. Isso inclui serviços de compartimentos fornecidos pelos dispositivos JBOD conectados.	Os Espaços de Armazenamento são compatíveis somente com os HBAs nos quais é possível desabilitar totalmente a funcionalidade RAID.

Observação

Para configurar o armazenamento em camadas, os Espaços de Armazenamento do Windows exigem um tamanho mínimo de SSD de 32 GB.

Para obter mais informações sobre os pré-requisitos para usar Espaços de Armazenamento em um servidor autônomo, consulte Pré-requisitos para usar Espaços de Armazenamento em um servidor autônomo.

Topologia suportada

Para configurar o armazenamento em camadas, o armazenamento pode ser anexado diretamente ao servidor DPM ou pode ser do armazenamento externo, como SAN. Uma combinação de armazenamento conectado diretamente e armazenamento externo também pode ser usada.

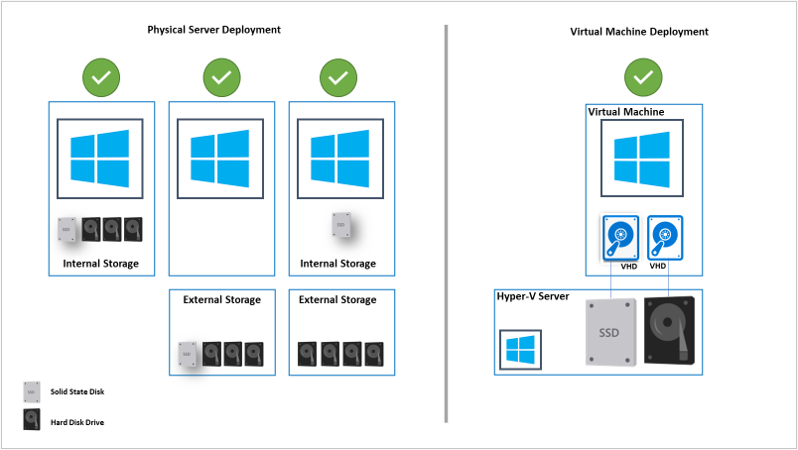

Aqui estão as possíveis combinações de armazenamento com suporte no cenário do servidor DPM físico ou do servidor DPM virtual.

• SSD e HDD conectados diretamente ao servidor DPM
• SSD e HDD do armazenamento externo
• SSD conectado diretamente ao servidor DPM e HDD do armazenamento externo

Observação

• Para o DPM em execução em máquinas virtuais, há suporte para a configuração do armazenamento em camadas usando Espaços de Armazenamento do Windows.
• O host Hyper-V apresenta o SSD virtual e o HHD para a máquina virtual.
• O SSD virtual deve ser esculpido no SSD físico, que pode ser conectado diretamente ao host Hyper-V ou do armazenamento externo conectado.

Resiliência

O DPM dá suporte a todos os três tipos de resiliência compatíveis com os espaços de armazenamento do Windows. Para configurar a resiliência do modo Espelho ou Paridade para volume em camadas, vários SSDs são necessários junto com HDDs. Quando você configura o tipo de resiliência simples usando uma única opção de SSD, pode haver perda de dados se o SSD ficar indisponível.

O gráfico abaixo destaca alguns prós e contras dos três tipos de resiliência compatíveis com os Espaços de Armazenamento do Windows.

TYPE	PRO	CON	Mínimo de discos
Simples	- Capacidade máxima do disco (100%). - Aumento da produtividade. - Distribui dados em discos físicos, se aplicável.	- Sem resiliência. - Perda de dados garantida se houver uma falha de disco físico.	1
Espelho	- Maior confiabilidade. - Maior taxa de transferência de dados e menor latência de acesso do que a paridade. - Distribui os dados em várias unidades físicas. Pode ser configurado para duas ou três cópias de dados.	- Capacidade reduzida (50%). - Não suportado em SAN conectada a Iscsi ou FC.	2 ou 5
Parity	- Distribui dados e informações de paridade em discos físicos. - Maior confiabilidade. – Aumenta a resiliência por meio do registro no diário.	- Capacidade reduzida, mas não tanto quanto espelhamento. - Não suportado em SAN conectada a Iscsi ou FC. – Desempenho ligeiramente reduzido.	3

Para obter mais informações para ajudar a planejar o número de discos físicos e o tipo de resiliência desejado para uma implantação de servidor autônomo, use as diretrizes documentadas aqui.

Configurar o armazenamento do DPM

Os Espaços de Armazenamento do Windows permitem agrupar vários discos físicos em uma unidade lógica. Ele fornece uma maneira fácil de criar armazenamento definido por software usando os recursos de armazenamento local de um servidor.

Siga as etapas nos procedimentos abaixo para configurar o MBS com armazenamento hierárquico. Siga os procedimentos na sequência listada abaixo:

Observação

Se você quiser modificar o armazenamento existente para o armazenamento hierárquico, migre os backups atuais para um volume temporário usando a migração de volume.

1. Preparar discos físicos e criar o Pool de Armazenamento do Windows
2. Criar armazenamento hierárquico com a resiliência necessária
3. Adicionar volume ao armazenamento do DPM
4. Desabilitar a Divisão Automática de Gravação em Camadas no nível do sistema de arquivos

Observação

Se você migrou seus backups anteriores antes da etapa 1, migre seus dados de volta para os volumes recém-criados usando a migração de volume.

Preparar discos físicos e criar pool de armazenamento do Windows

Use os procedimentos a seguir para preparar discos físicos e criar o pool de armazenamento do Windows.

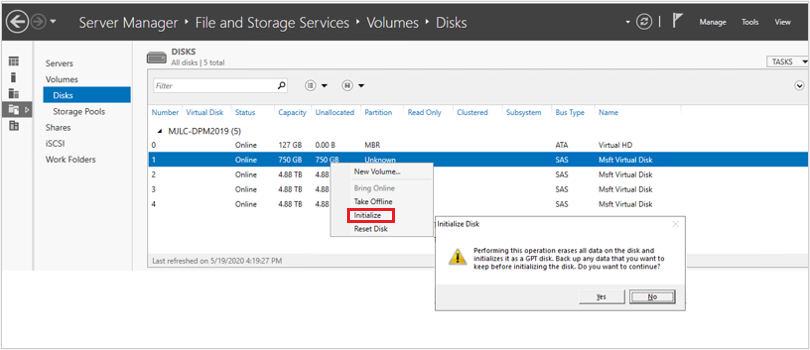

Inicializar discos

Com base na opção de resiliência selecionada, calcule o número de HDDs e SSDs necessários. Inicialize os novos discos conectados ao servidor primeiro, antes de adicionar os discos ao pool de armazenamento.

Observação

Os discos com mais de 2 TB de tamanho serão convertidos em discos GPT.

Para inicializar os discos, siga estas etapas:

1. Abra o Server Manager.

2. Selecione Serviços de arquivo e armazenamento.

3. Selecione Volumes e, em seguida, selecione Pools de Discos.

4. Clique com o botão direito do mouse nos discos e selecione Inicializar.

5. Selecione Sim para inicializar o disco. O disco é convertido em disco GPT caso o tamanho do disco seja superior a 2 TB.

6. Repita as etapas para que os discos restantes sejam inicializados.

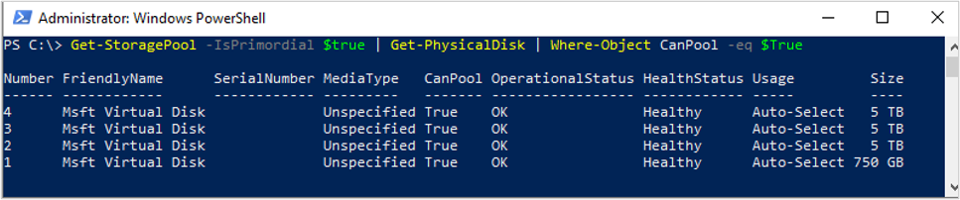

Verifique a piscina primordial

Por padrão, os discos disponíveis são incluídos em um pool que é denominado pool Primordial . Se nenhum pool Primordial estiver listado nos Pools de Armazenamento, isso indicará que o armazenamento não atende aos requisitos de espaços de armazenamento. Verifique se os discos atendem aos requisitos descritos na seção de pré-requisitos.

Execute o seguinte cmdlet para exibir os discos físicos disponíveis no pool Primordial:

Get-StoragePool -IsPrimordial $true | Get-PhysicalDisk | Where-Object CanPool -eq $True

Exemplo:

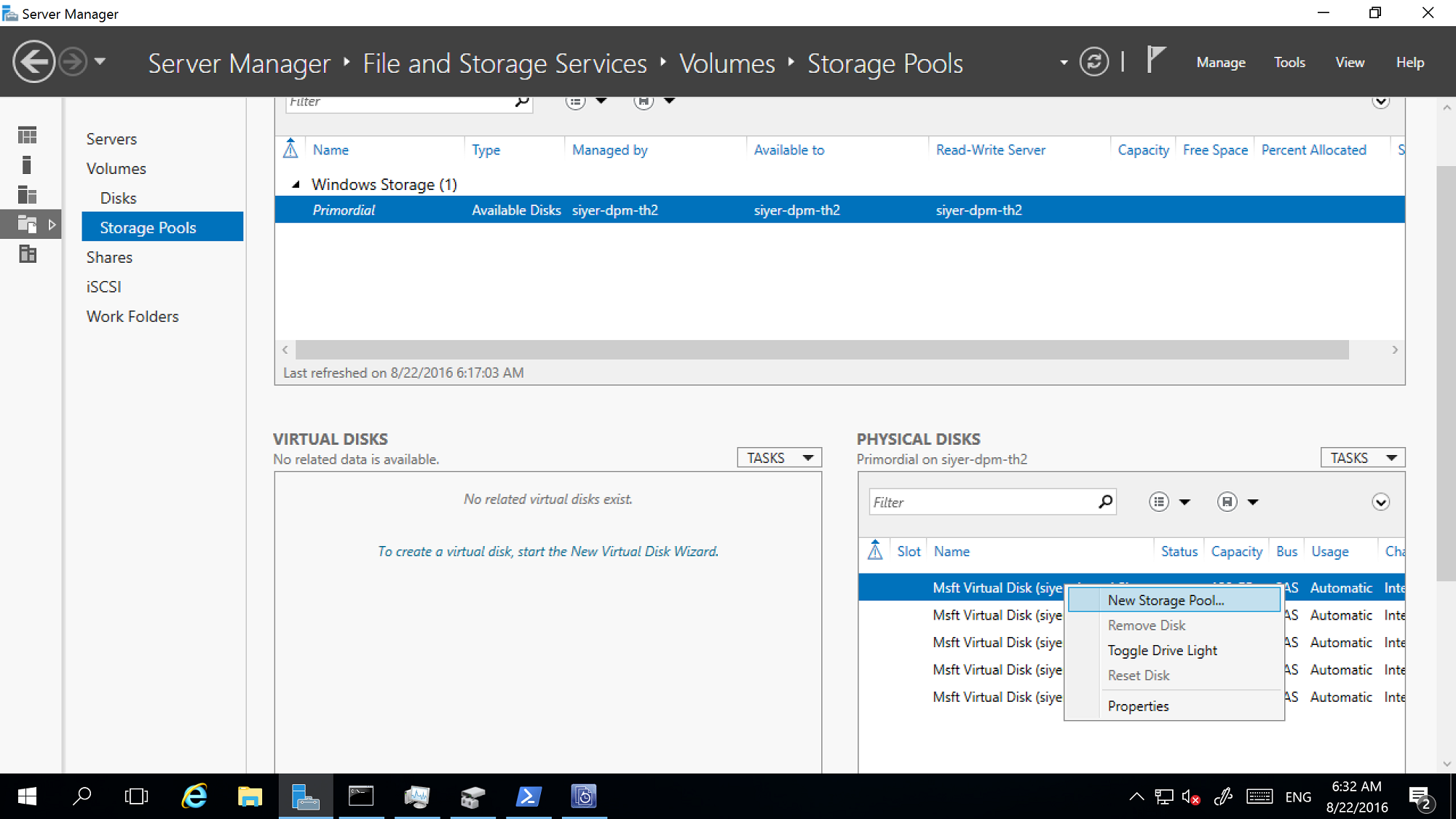

Criar um pool de armazenamento

Crie um novo pool de armazenamento com um tamanho de setor lógico de 4K. Crie o volume de armazenamento com um único disco inicialmente.

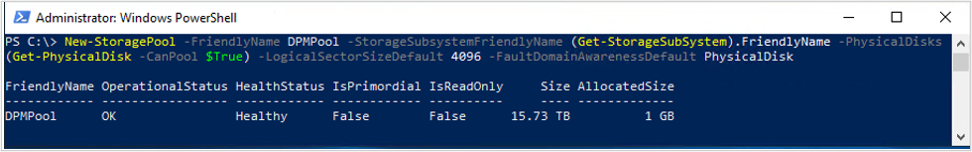

Execute o seguinte cmdlet para criar o pool de armazenamento:

New-StoragePool –FriendlyName DPMPool –StorageSubsystemFriendlyName (Get-StorageSubSystem).FriendlyName –PhysicalDisks (Get-PhysicalDisk –CanPool $True) -LogicalSectorSizeDefault 4096 -FaultDomainAwarenessDefault PhysicalDisk

Exemplo:

Definir MediaType como SSD ou HDD

Por padrão, o Windows detecta automaticamente o tipo de disco anexado e o lista como SSD ou HDD. Caso o MediaType seja definido como Não especificado, use o cmdlet a seguir para definir o MediaType apropriado manualmente.

Observação

É importante que você identifique o disco corretamente (SSD/HDD) e defina o MediaType de acordo. Você pode usar o tamanho do disco como um dos identificadores.

1. Execute o seguinte cmdlet para verificar MediaType:

   Get-PhysicalDisk|FT DeviceID,BusType,MediaType,Size,UniqueId


   Exemplo:



2. No exemplo acima, atribua o MediaType como SSD ao disco com DeviceID como 1 e atribua HDD aos discos com DeviceID como 2, 3 e 4.

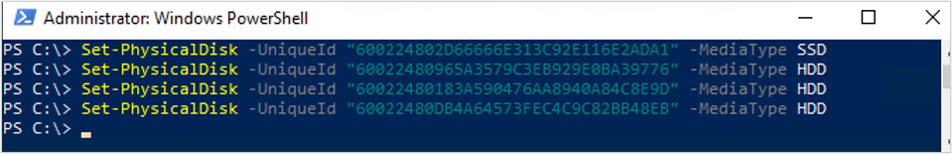

   Para definir o MediaType, execute os seguintes cmdlets:

   Set-PhysicalDisk -UniqueId "600224802D66666E313C92E116E2ADA1" -MediaType SSD
   Set-PhysicalDisk -UniqueId "60022480965A3579C3EB929E0BA39776" -MediaType HDD
   Set-PhysicalDisk -UniqueId "60022480183A590476AA8940A84C8E9D" -MediaType HDD
   Set-PhysicalDisk -UniqueId "60022480DB4A64573FEC4C9C82BB48EB" -MediaType HDD


   Exemplo:



3. Execute o seguinte cmdlet para garantir que o MediaType tenha sido definido corretamente:

   Get-PhysicalDisk | FT DeviceID, BusType, MediaType, Size, UniqueId


   Exemplo:

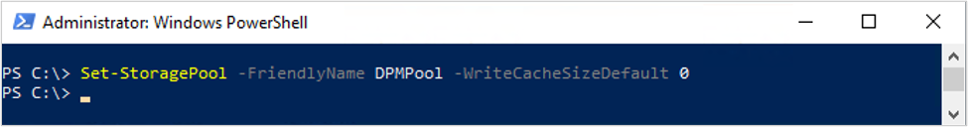

Desabilitar cache de write-back

Desative o cache de write-back para desabilitar o cache automático no nível do pool de armazenamento (aplicável ao armazenamento em camadas). Para desabilitar o cache de write-back, execute o seguinte cmdlet do PowerShell:

Set-StoragePool -FriendlyName DPMPool -WriteCacheSizeDefault 0

Exemplo:

Criar volume de armazenamento hierárquico

Você pode configurar o volume de armazenamento hierárquico usando os seguintes métodos:

• Volume simples – Recomendado quando você está usando o armazenamento do dispositivo SAN ou usando uma máquina virtual. A resiliência deve ser fornecida pelo armazenamento subjacente.
• Volume resiliente – com suporte quando você está usando apenas o JBOD (armazenamento anexado localmente). Verifique se a resiliência não está configurada no nível de armazenamento.

Antes de criar o armazenamento hierárquico, você precisa planejar o tamanho da coluna.

• O tamanho da coluna determina como os dados são gravados nos discos físicos no pool de armazenamento e também decide o número de discos físicos que precisam ser adicionados ao pool de armazenamento antes que um disco virtual possa ser expandido.

• Quanto maior o tamanho da coluna (até 8), melhor o desempenho geral. Se você precisar adicionar discos físicos posteriormente, ele precisará estar em múltiplos do tamanho da coluna.

• Por padrão, quando você cria o disco virtual ou volume, o tamanho da coluna é determinado automaticamente com base no número de discos disponíveis no pool de armazenamento.

• A configuração padrão é usada ao criar um novo disco virtual ou volume usando o Gerenciador do Servidor ou quando você não especifica o tamanho da coluna ao usar o cmdlet New-StorageTier .

• Para alterar a configuração padrão, execute os cmdlets a seguir.

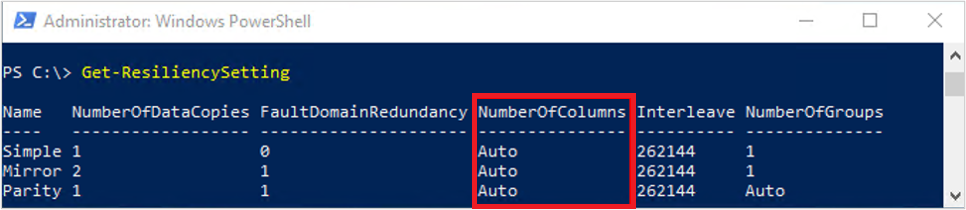

  • Execute o cmdlet a seguir para localizar as configurações atuais de tamanho da coluna.

  Get-ResiliencySetting


  Exemplo:



  • Para alterar a configuração de tamanho da coluna, execute os cmdlets a seguir.

    Para espelho:

    Get-StoragePool DPMPool | Set-ResiliencySetting -Name Mirror -NumberOfColumnsDefault 1


    Para paridade:

    Get-StoragePool DPMPool | Set-ResiliencySetting -Name Parity -NumberOfColumnsDefault 3


Selecione a guia necessária para ver as etapas de criação de um armazenamento hierárquico:

Criar volume em camadas simples (sem resiliência)

Para criar um volume em camadas simples (sem resiliência), siga as etapas abaixo:

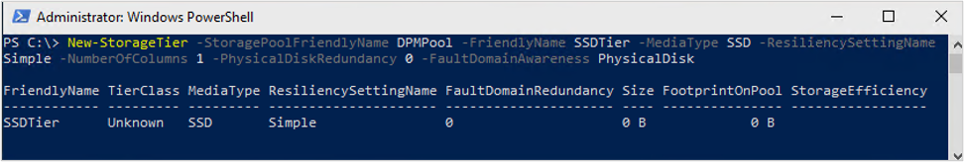

1. Crie uma camada SSD executando o seguinte cmdlet:

   New-StorageTier -StoragePoolFriendlyName DPMPool -FriendlyName SSDTier -MediaType SSD -ResiliencySettingName Simple -NumberOfColumns 1 -PhysicalDiskRedundancy 0 -FaultDomainAwareness PhysicalDisk


   Exemplo

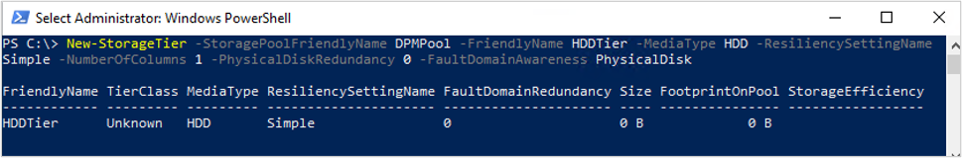

2. Crie uma camada de HDD executando o seguinte cmdlet:

   New-StorageTier -StoragePoolFriendlyName DPMPool -FriendlyName HDDTier -MediaType HDD -ResiliencySettingName Simple -NumberOfColumns 1 -PhysicalDiskRedundancy 0 -FaultDomainAwareness PhysicalDisk


   Exemplo

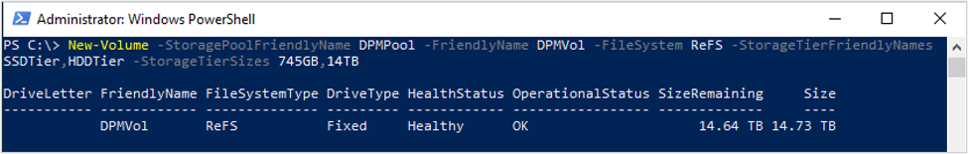

3. Criar um novo volume usando a camada SSD e a camada HDD

   Observação

   Use o tamanho da camada de armazenamento um pouco menor do que o tamanho real, pois ele pode exceder a capacidade física do pool. Você pode redimensionar (estender) a camada posteriormente revisando os detalhes em estender o volume em camadas.

   Execute o seguinte cmdlet para criar um novo volume usando a camada SSD e a camada HDD:

   New-Volume -StoragePoolFriendlyName DPMPool -FriendlyName DPMVol -FileSystem ReFS -StorageTierFriendlyNames SSDTier,HDDTier -StorageTierSizes 745GB,14TB


   Exemplo:

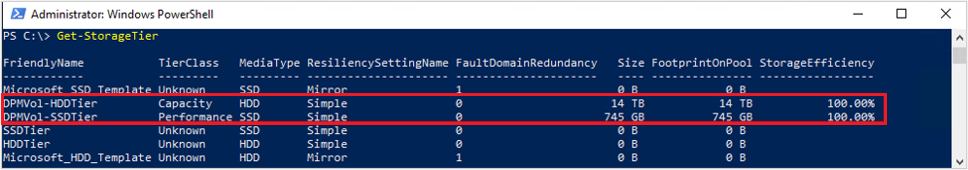

4. Execute o seguinte cmdlet para verificar o nível de desempenho e o nível de capacidade usados para o volume recém-criado:

   Get-StorageTier


   Exemplo

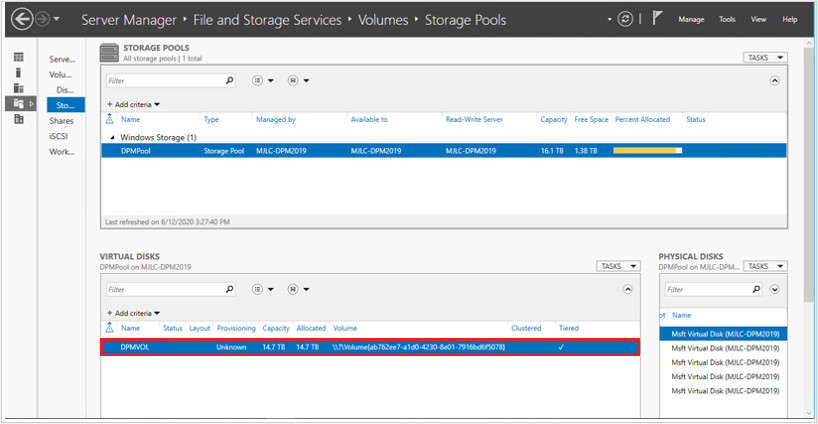

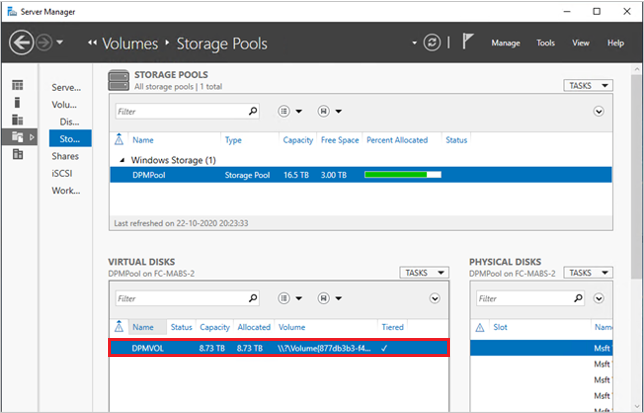

   A imagem a seguir exibe o resultado final como visto no Gerenciador do Servidor. Você pode visualizar o volume no gerenciamento de disco do Windows; ele está pronto para ser adicionado ao pool de armazenamento do DPM.



Criar volume em camadas resiliente

No exemplo a seguir, a camada SSD é configurada com resiliência de espelho e a camada HDD é configurada com resiliência de paridade. Nessa configuração, um único SSD e/ou um único HDD pode falhar sem sofrer perda de dados.

Verifique se o requisito mínimo de disco foi atendido para o tipo de resiliência necessário e a respectiva camada.

Observação

A configuração do volume resiliente só tem suporte quando você está usando discos anexados localmente (JBOD). Revise a seção Pré-requisitos para obter mais detalhes.

Para criar um volume hierárquico resiliente, use as seguintes etapas:

1. Crie uma camada SSD com o tipo de resiliência como Mirror executando o seguinte cmdlet:

   New-StorageTier -StoragePoolFriendlyName DPMPool -FriendlyName SSDMirrorTier -MediaType SSD -ResiliencySettingName Mirror -NumberOfColumns 1 -PhysicalDiskRedundancy 1 -FaultDomainAwareness PhysicalDisk


   Exemplo:

2. Crie uma camada de HDD com o tipo de resiliência como Paridade executando o seguinte cmdlet:

     New-StorageTier -StoragePoolFriendlyName DPMPool -FriendlyName HDDParityTier -MediaType HDD -ResiliencySettingName Parity -NumberOfColumns 3 -PhysicalDiskRedundancy 1 -FaultDomainAwareness PhysicalDisk


   Exemplo:

3. Crie um novo volume usando a camada SSD resiliente e a camada HDD.

   Observação

   Use o tamanho da camada de armazenamento um pouco menor que o tamanho real, pois ele pode exceder a capacidade física do pool. Você pode redimensionar (estender) a camada posteriormente revisando os detalhes em estender o volume em camadas.

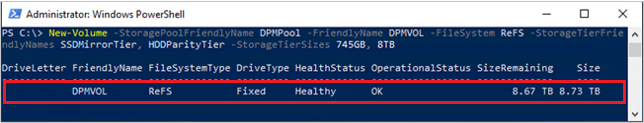

   Execute o seguinte cmdlet para criar um novo volume:

       New-Volume -StoragePoolFriendlyName DPMPool -FriendlyName DPMVOL -FileSystem ReFS -StorageTierFriendlyNames SSDMirrorTier, HDDParityTier -StorageTierSizes 745GB, 8TB


   Exemplo:

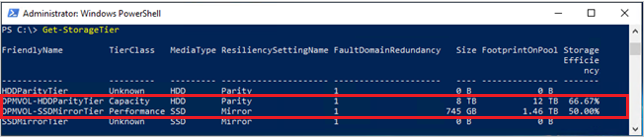

4. Execute o seguinte cmdlet para verificar o nível de desempenho e o nível de capacidade usados para o volume recém-criado:

    Get-StorageTier


   Exemplo:



   A imagem a seguir exibe o resultado final como visto no Gerenciador do Servidor. O volume está pronto para ser adicionado ao pool de armazenamento do DPM. Você também pode visualizar o volume no gerenciamento de disco do Windows.



Adicionar volumes ao armazenamento do DPM

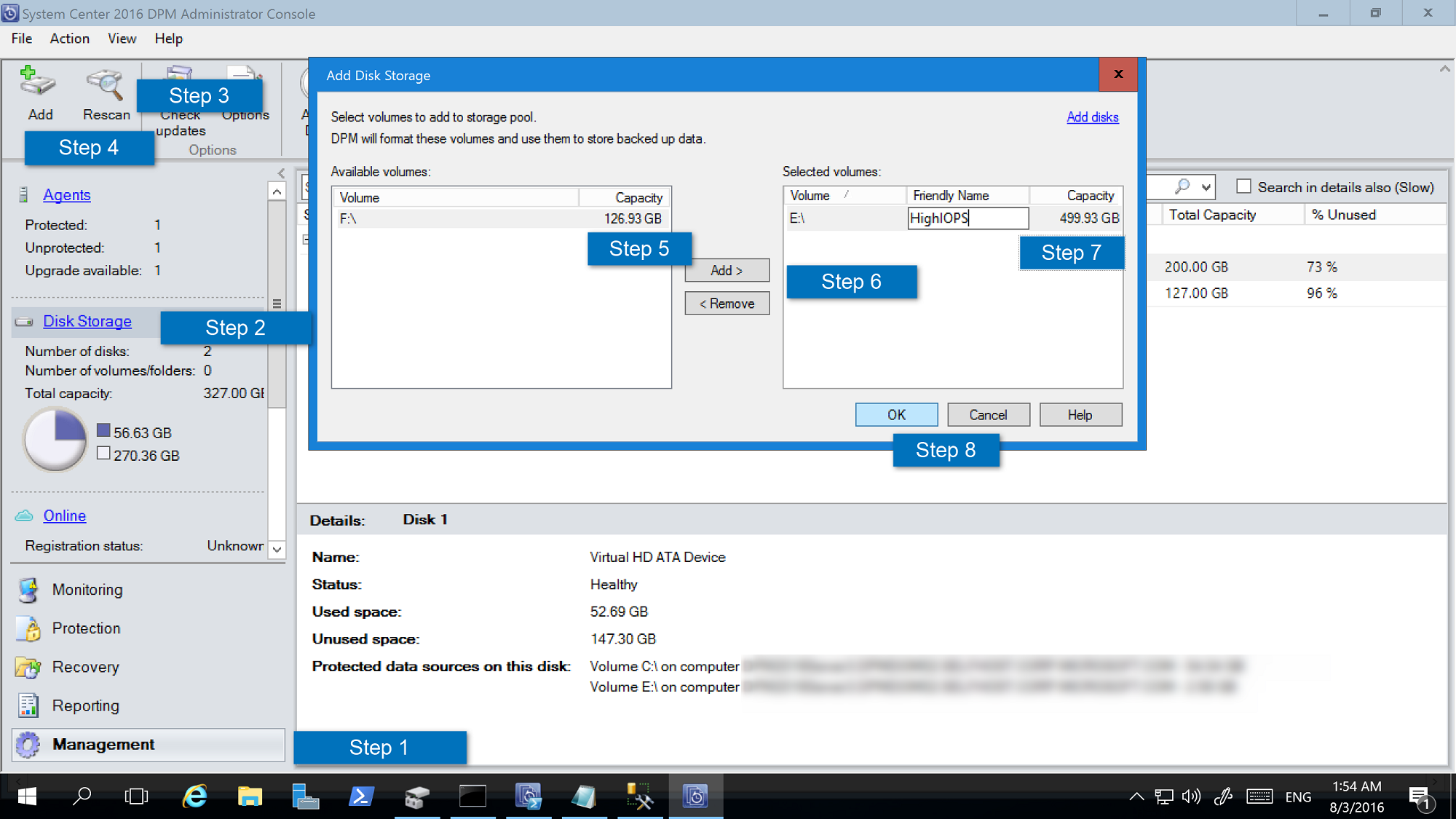

Siga estas etapas para adicionar volumes ao armazenamento do DPM:

1. No Armazenamento em Disco do console >de Gerenciamento do DPM, selecione Verificar novamente.

2. Em Adicionar armazenamento em disco , selecione Adicionar. Depois que os volumes forem adicionados, você poderá dar a eles um nome amigável.

3. Selecione OK para formatar os volumes para ReFS, para que o DPM possa usá-los como MBS.



Desabilitar a Divisão Automática de Gravação em Camadas no nível do sistema de arquivos

Recomendamos que você desabilite o nível do sistema de arquivos de Gravação Automática em Camadas para que todo o nível de desempenho esteja disponível para que o DPM armazene metadados do ReFS.

Observação

Você pode ignorar esta etapa se mais de 10% do SSD for usado na camada de desempenho. Isso pode ser desativado posteriormente se houver uma degradação do desempenho em termos de velocidades de backup.

Siga as etapas abaixo para desativar o cache automático de gravação:

1. Abra o PowerShell.

2. Execute o seguinte cmdlet para exibir a configuração atual:

   fsutil behavior query disableWriteAutoTiering <driveLetter:>

   0 - Enable write auto tiering on the given volume (default)
   1 - Disable write auto tiering on the given volume

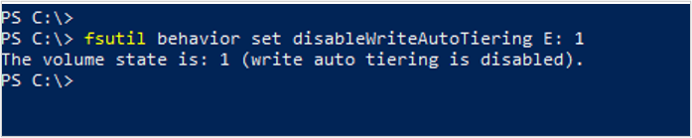

3. Execute o seguinte cmdlet para desabilitar o cache de gravação:

   fsutil behavior set disableWriteAutoTiering <driveLetter:> 1


   Exemplo:



Migrar dados para volumes recém-criados

Caso você tenha atualizado o armazenamento existente para um armazenamento hierárquico, poderá migrar os dados usando a migração de volume. Você pode usar o PowerShell ou a interface do usuário para migrar fontes de dados. Saiba mais.

A migração da fonte de dados deve ter todos os pontos de recuperação no Armazenamento Moderno.

Observação

• Não há suporte para a migração de fontes de dados com backups em discos e volumes (por exemplo, atualizações do servidor DPM quando os backups de disco não expiraram).
• A migração é semelhante à modificação de um grupo de proteção. Enquanto a migração estiver em andamento, você não poderá disparar um trabalho ad hoc. Os trabalhos agendados continuam conforme configurados. Quando a migração for concluída, os trabalhos atuais no grupo de proteção serão preemptados.

Configurar o armazenamento com reconhecimento de carga de trabalho

Usando o armazenamento com reconhecimento de carga de trabalho, os volumes podem ser selecionados para armazenar preferencialmente cargas de trabalho específicas. Por exemplo, volumes caros que dão suporte a IOPS alto podem ser configurados para armazenar cargas de trabalho que precisam de backups frequentes e de alto volume, como SQL Server com logs de transações. Cargas de trabalho com backup com menos frequência, como VMs, podem ser copiadas para volumes de baixo custo.

Você pode configurar o armazenamento com reconhecimento de carga de trabalho usando cmdlets do Windows PowerShell.

Atualizar as propriedades do volume

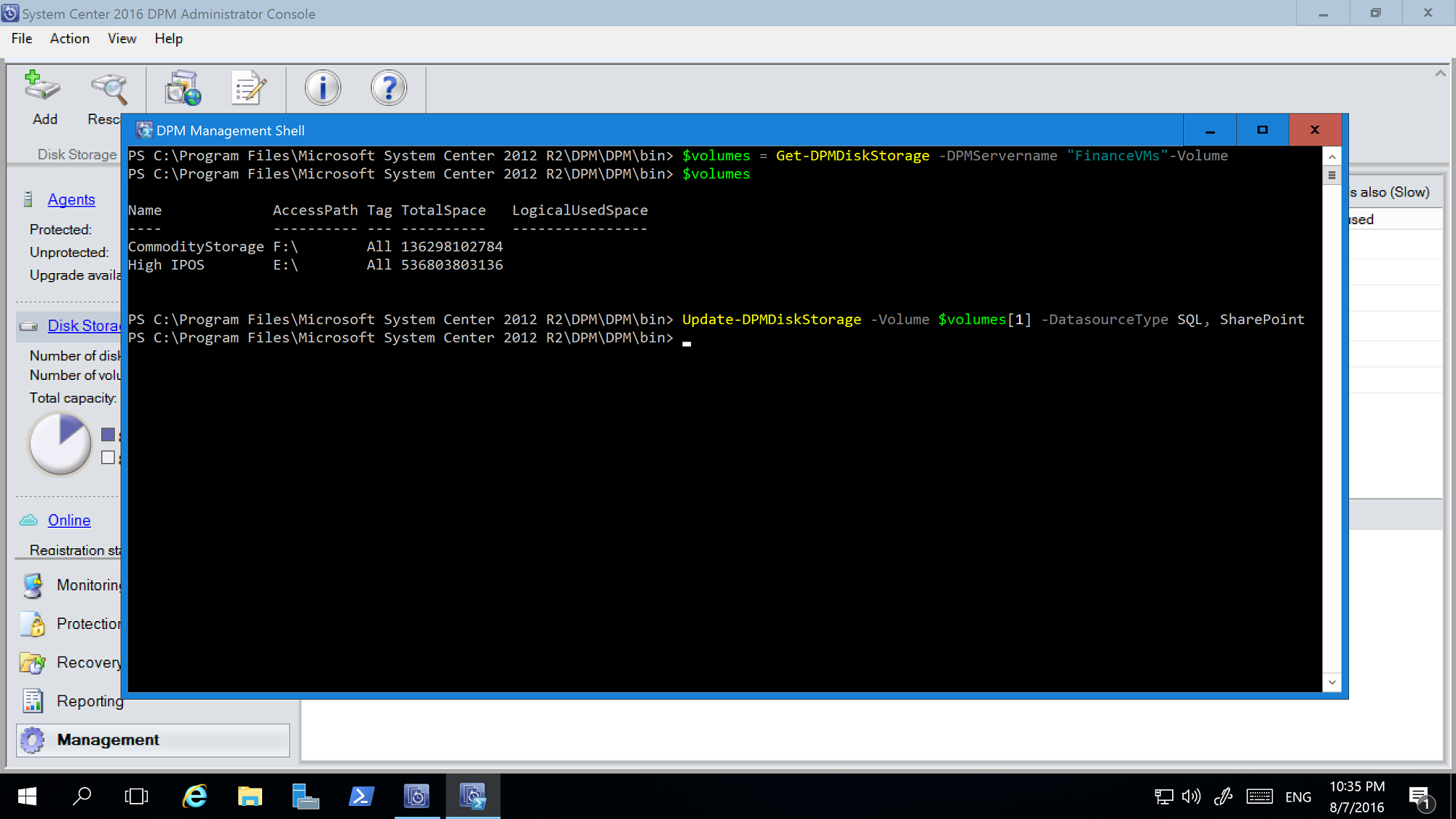

1. Execute o Update-DPMDiskStorage para atualizar as propriedades de um volume no pool de armazenamento em um servidor DPM. A sintaxe é Conjunto de parâmetros: Volume.

2. Execute o cmdlet com esses parâmetros.

   Update-DPMDiskStorage [-Volume] <Volume> [[-FriendlyName] <String> ] [[-DatasourceType] <VolumeTag[]> ] [-Confirm] [-WhatIf] [ <CommonParameters>]




   As alterações feitas usando o cmdlet do PowerShell são refletidas no console de Gerenciamento do DPM.



Exclusão de volume

Os servidores DPM podem ser gerenciados por uma equipe de administradores. Embora existam diretrizes sobre armazenamento que devem ser usadas para backups, um volume incorreto fornecido ao DPM como armazenamento de backup pode levar à perda de dados críticos. Portanto, com o DPM 2016 UR4 e posterior, você pode evitar esses cenários configurando esses volumes para não serem mostrados como disponíveis para armazenamento usando o PowerShell.

Por exemplo, para excluir F:\ e C:\MountPoint1, use estas etapas:

1. Execute o cmdlet Set0DPMGlobalPropery :

   Set-DPMGlobalProperty -DPMStorageVolumeExclusion "F:,C:\MountPoint1"


2. Examine novamente o armazenamento por meio da interface do usuário ou use o cmdlet Start-DPMDiskRescan .

   Os volumes e pontos de montagem configurados são excluídos.

3. Para remover a exclusão de volume, execute o seguinte cmdlet:

   Set-DPMGlobalProperty -DPMStorageVolumeExclusion


Depois de remover a exclusão de volume, verifique novamente o armazenamento. Todos os volumes e pontos de montagem, exceto Volumes do Sistema, estão disponíveis para armazenamento do DPM.

Alocação de tamanho personalizado

O DPM 2019 consome pouco armazenamento, conforme necessário. Depois que o DPM é configurado para proteção, ele calcula o tamanho dos dados que estão sendo copiados. Se o backup de muitos arquivos e pastas estiver sendo feito em conjunto (como no caso de um servidor de arquivos), o cálculo do tamanho pode levar muito tempo.

Com o DPM 2016 e posterior, você pode configurar o DPM para aceitar o tamanho do volume como padrão em vez de calcular o tamanho de cada arquivo. A chave do Registro correspondente é HKEY_LOCAL_MACHINE\SOFTWARE\Microsoft\Microsoft Data Protection Manager\Configuration\DiskStorage com a chave EnableCustomAllocationOnReFSStorage como uma cadeia de caracteres, definida como 1 para habilitar a alocação de tamanho personalizado, definida como 0 para alocação de tamanho padrão com o DPM.
