Medidores em um relatório paginado (Construtor de Relatórios do Power BI)

  • Artigo

APLICA-SE A: Power BI Report Builder Power BI Desktop

Nos relatórios paginados do Power BI, uma região de dados de medidor exibe um único valor do seu conjunto de dados. Um medidor individual é sempre posicionado dentro de um painel de medidor, onde você pode adicionar medidores filho ou adjacentes. Dentro de um único painel de medidores, você pode criar vários medidores que compartilham funções comuns, como filtragem, agrupamento ou classificação.

Os medidores podem executar muitas tarefas em um relatório:

  • Exiba indicadores-chave de desempenho (KPIs) em um único medidor radial ou linear.

  • Coloque um medidor dentro de uma tabela ou matriz para ilustrar os valores dentro de cada célula.

  • Use vários medidores em um único painel de medidores para comparar dados entre campos.

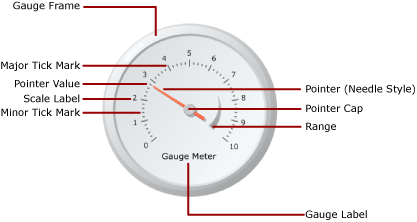

Existem dois tipos de medidores: radial e linear. A ilustração a seguir mostra os elementos básicos de um único medidor radial no painel de medidores.

Captura de tela mostrando o diagrama de elementos de medidor.

Para obter mais informações sobre como usar medidores como KPIs, consulte Tutorial: Adicionando um KPI ao seu relatório (Construtor de Relatórios do Power BI).

Tipos de medidores

O Construtor de Relatórios do Power BI fornece dois tipos de medidor: radial e linear. O medidor radial é normalmente usado quando você deseja expressar os dados como uma velocidade. O medidor linear é usado para expressar os dados como um valor de temperatura ou escala.

As principais diferenças entre os dois tipos são a forma geral do medidor e os ponteiros de medidor disponíveis. Os medidores radiais são circulares, ou graus circulares, e assemelham-se a velocímetros. Os ponteiros do calibre são muitas vezes agulhas, mas podem ser marcadores ou barras.

Os medidores lineares são retangulares, orientados horizontal ou verticalmente, e assemelham-se a réguas. Os ponteiros de medição são muitas vezes termómetros, mas podem ser marcadores ou barras. Devido à sua forma, esse tipo de medidor é útil para integrar na tabela ou matriz regiões de dados para mostrar dados de progresso.

Para além destas diferenças, os dois tipos de bitola são intercambiáveis. No entanto, se tiver de utilizar um indicador simples no seu relatório, deve considerar a utilização de um indicador em vez de um medidor. Para obter mais informações, consulte Indicadores em um relatório paginado (Construtor de Relatórios do Power BI).

As ilustrações a seguir mostram medidores radiais e lineares. O medidor radial é redondo e utiliza o ponteiro da agulha. O calibre linear é horizontal e usa o ponteiro do termômetro.

Medidor radial

Captura de tela mostrando o medidor radial.

Opções de medidor radial: Radial, Radial com Mini Gauge, Duas Escalas, 90 Graus Nordeste, 90 Graus Noroeste, 90 Graus Sudoeste, 90 Graus Sudeste, 180 Graus Norte, 180 Graus Sul, 180 Graus Oeste, 180 Graus Leste e Metro.

Linear gauge

Captura de tela mostrando o medidor linear.

Opções de medidor linear: Horizontal, Vertical, Ponteiros de Barras Múltiplas, Duas Escalas, Três Faixas de Cores, Logarítmico, Termômetro, Termômetro Fahrenheit/Celcius e Gráfico de Balas.

Adicionar dados a um medidor

Depois de adicionar um medidor à superfície de design, arraste um campo de conjunto de dados para o painel de dados do medidor. Por padrão, o medidor agrega valores de campo em um valor que é mostrado no medidor. Esse valor é anexado ao ponteiro usando a propriedade Value. Dependendo do tipo de dados do campo, o medidor usa a agregação SOMA ou CONTAGEM. Quando você usa dados numéricos, apropriados para adicionar, o medidor usa a função SOMA. Caso contrário, ele usa o agregado COUNT. O valor do ponteiro pode usar uma agregação diferente ou nenhuma agregação.

Você pode adicionar agrupamento ao medidor para exibir grupos individuais ou linhas individuais no medidor. Quando o agrupamento e a filtragem são aplicados, o medidor usa o valor do ponteiro para exibir o último grupo ou linha no conjunto de dados retornado.

Você pode adicionar vários valores a um medidor individual adicionando outro ponteiro. Esse ponteiro pode pertencer à mesma escala ou você pode adicionar outra escala e, em seguida, associar o ponteiro a essa escala.

Ao contrário dos tipos de gráfico disponíveis na caixa de diálogo Selecionar Tipo de Gráfico, os tipos de medidor disponíveis na caixa de diálogo Selecionar Tipo de Medidor são criados usando uma combinação de propriedades de medidor. Portanto, você não pode alterar o tipo de medidor da mesma forma que altera um tipo de gráfico. Para alterar o tipo de medidor, você deve removê-lo e adicioná-lo novamente à superfície de design. Um medidor tem pelo menos uma escala e um ponteiro. Você pode ter várias escalas clicando com o botão direito do mouse no medidor e selecionando Adicionar escala. Por padrão, isso cria uma escala menor que é posicionada dentro da primeira escala. A escala exibe rótulos e marcas de escala. Existem dois conjuntos de marcas de verificação, menor e maior.

Você pode ter vários ponteiros clicando com o botão direito do mouse no medidor e selecionando Adicionar ponteiro. Isso criará outro ponteiro na mesma escala, mas se você tiver várias escalas, poderá associar um ponteiro a qualquer escala no medidor.

Considerações ao adicionar dados ao medidor

Como todas as outras regiões de dados, a região de dados do medidor pode ser vinculada a apenas um conjunto de dados. Se você tiver vários conjuntos de dados, considere usar um JOIN ou UNION para criar um conjunto de dados ou usar medidores separados para cada conjunto de dados.

Os tipos de dados numéricos são agregados com a função SOMA. Os tipos de dados não numéricos são agregados com a função COUNT, que conta o número de instâncias de um determinado valor ou campo dentro do conjunto de dados ou grupo.

Depois que os dados são adicionados, quando você clica com o botão direito do mouse no ponteiro, você obtém as opções Limpar valor do ponteiro e Excluir ponteiro. A opção Limpar valor do ponteiro remove o campo anexado ao medidor, mas o ponteiro ainda aparecerá no medidor. A opção Excluir ponteiro remove o campo do medidor e exclui o ponteiro da exibição. Se você adicionar novamente um campo ao medidor, o ponteiro padrão reaparecerá. Depois de adicionar o campo ao medidor, você deve definir os valores máximo e mínimo na escala correspondente para contextualizar o valor no medidor. Você também pode definir os valores mínimo e máximo em um intervalo, que mostra uma área crítica na escala. O medidor não definirá automaticamente os valores mínimos ou máximos na escala ou no intervalo porque não pode determinar como o valor deve ser percebido.

Métodos de adição de dados a um medidor

Depois de definir um conjunto de dados para o relatório, você pode adicionar um campo de dados ao medidor usando uma das seguintes abordagens:

  • Arraste um campo do conjunto de dados para o painel de dados. Clique no medidor e arraste um campo para ele. Você pode abrir o painel de dados clicando no medidor ou arrastando um campo pelo medidor. Se um ponteiro ainda não estiver no medidor, um ponteiro será adicionado ao medidor e vinculado ao campo que você adicionou.

  • Exiba o painel de dados e aponte para o espaço reservado para o campo. Clique na seta para baixo ao lado do espaço reservado para campo e selecione o campo que deseja usar. Se já houver um campo selecionado, clique na seta para baixo e selecione um campo diferente.

    Nota

    Essa abordagem não é aplicável quando não há ponteiro no medidor ou o relatório contém mais de um conjunto de dados e o painel de medidores não está associado a um conjunto de dados.

  • Clique com o botão direito do mouse no ponteiro do medidor e selecione Propriedades do ponteiro. Em Valor, selecione um campo na lista suspensa ou defina uma expressão de campo clicando no botão Expressão (fx).

Agregar campos em um único valor

Quando um campo é adicionado a um medidor, os relatórios paginados do Power BI calculam uma agregação para o campo por padrão. Os tipos de dados numéricos são agregados com a função SOMA. Os tipos de dados não numéricos são agregados com a função COUNT, que conta o número de instâncias de um determinado valor ou campo dentro do conjunto de dados ou grupo. Se o tipo de dados do campo de valor for String, o medidor não poderá exibir um valor numérico, mesmo que haja numerais nos campos. Em vez disso, o medidor agrega campos de cadeia de caracteres usando a função COUNT. Para evitar esse comportamento, certifique-se de que os campos que você usa têm tipos de dados numéricos, em vez de cadeias de caracteres que contêm números formatados. Você pode usar uma expressão do Visual Basic para converter valores String em um tipo de dados numéricos usando a constante CDbl ou CInt. Por exemplo, a expressão a seguir converte um campo de cadeia de caracteres chamado MyField em valores numéricos.

=Sum(CDbl(Fields!MyField.Value))

Para obter mais informações sobre expressões agregadas, consulte Referência de funções agregadas (Construtor de Relatórios do Power BI).

Definir um grupo em um medidor

Depois de adicionar um campo ao medidor, você pode adicionar um grupo de dados. O medidor difere de todas as outras regiões de dados nos relatórios paginados do Power BI, que podem exibir vários grupos em uma região de dados. Quando você adiciona um grupo definindo uma expressão de grupo no medidor, é o mesmo que quando você adiciona um grupo de linhas na região de dados Tablix. No entanto, quando o grupo é adicionado, apenas o valor do último grupo é exibido como o valor do ponteiro no medidor. Por exemplo, se você adicionar uma expressão de agrupamento em Ano, o ponteiro apontará para o valor que representa o valor de vendas agregado do último ano no conjunto de dados. Para obter mais informações sobre grupos, consulte Noções básicas sobre grupos (Construtor de Relatórios do Power BI).

Talvez você queira adicionar um grupo no medidor se, por exemplo, estiver exibindo vários medidores em uma tabela ou lista e quiser exibir dados agregados por grupo. Para obter mais informações, consulte Adicionar ou excluir um grupo em uma região de dados (Construtor de Relatórios do Power BI).

Posicionar elementos em um medidor

O painel de medidores é o contêiner de nível superior que contém um ou mais medidores. Você pode visualizar a caixa de diálogo Propriedades do painel do medidor clicando fora do medidor. Cada medidor, por sua vez, contém vários elementos de medidor: uma escala de medidor, um intervalo de medidor e um ponteiro de medidor. Ao usar o medidor, você precisará entender como os elementos são medidos no painel do medidor para modificar o tamanho e a localização desses elementos.

Compreender as medidas de tamanho e posição

Todas as medidas de tamanho e posição no medidor são calculadas como uma porcentagem do elemento pai. Quando os elementos pai têm valores de largura e altura diferentes, o tamanho do elemento de medidor é calculado como uma porcentagem do menor dos dois valores. Por exemplo, em um medidor linear, todas as medidas de ponteiro são calculadas como uma porcentagem da largura ou altura do medidor linear, o que for menor.

As medições de posição também são calculadas como uma porcentagem de seu elemento pai usando um sistema de coordenadas. A origem deste sistema de coordenadas está no canto superior esquerdo com o eixo X apontando para a direita e o eixo Y apontando para baixo. Os valores de coordenadas devem estar entre 0 e 100, e todas as medições são representadas como uma porcentagem. Por exemplo, quando as posições X e Y do medidor linear são definidas como 50 e 50, o medidor linear é posicionado no meio do painel do medidor.

Posicione vários medidores dentro do painel de medidores

Há duas maneiras de adicionar um novo medidor a um painel de medidor que já contém um medidor. Você pode adicionar um medidor como filho do primeiro ou pode adicionar outro medidor adjacente ao primeiro.

Quando um novo medidor é adicionado a um painel de medidores, ele é dimensionado e posicionado na mesma proporção de todos os outros medidores no painel de medidores. Por exemplo, se um medidor radial for adicionado a um painel de medidor que já contenha um medidor radial, os dois medidores serão automaticamente redimensionados para cada metade do painel.

Você pode adicionar um novo medidor a um painel de medidor que já contém um medidor. Para fazer isso, clique com o botão direito do mouse em qualquer lugar no painel do medidor, passe o mouse sobre Adicionar novo medidor e selecione Filho. A caixa de diálogo Selecionar Tipo de Medidor será exibida. Quando o novo medidor é adicionado como filho, ele é adicionado de duas maneiras. Em um medidor radial, o medidor filho é posicionado no canto superior esquerdo do primeiro medidor. Em um medidor linear, o medidor filho é posicionado no meio do primeiro medidor. Você pode posicionar o medidor filho, em relação ao medidor pai, usando as propriedades Position. Tal como acontece com todos os outros elementos, as medições de posição são calculadas como uma percentagem do seu elemento principal.

Rótulos de escala de medidor de posição e intervalos de medidores

Há duas propriedades que determinam a posição dos rótulos em uma escala de medidor. Você pode definir a propriedade Placement da escala de medidor para especificar se os rótulos são exibidos dentro, fora ou na barra de escala. Você também pode especificar um valor numérico para a propriedade Distance from scale , que especifica o número de unidades que são adicionadas ou subtraídas do posicionamento para determinar a posição do rótulo. Por exemplo, se Posicionamento estiver definido como Externo e você tiver definido Distância da escala como 10, os rótulos serão posicionados a 10 unidades da borda externa da escala do medidor, onde 1 unidade é:

  • 1% do diâmetro do calibre num manómetro radial, ou

  • 1% do menor valor da altura ou largura do medidor em um medidor linear.

As propriedades Position e Distance from scale também se aplicam a intervalos de medidores.

Manter a proporção em um medidor linear

O medidor radial assume uma forma circular, de modo que este tipo de medidor geralmente mantém os mesmos valores de largura e altura. No entanto, em uma bitola linear, que assume uma forma retangular, a proporção entre a largura e a altura é geralmente desigual. A proporção de um medidor determina a proporção de largura em relação à altura que deve ser mantida quando o medidor é redimensionado. Por exemplo, se esse valor for definido como 2, a largura do medidor será sempre o dobro da altura do medidor, não importa como o medidor seja redimensionado. Para definir a proporção, você pode definir a propriedade AspectRatio na caixa de diálogo Propriedades do medidor linear.

Artigos de procedimentos

Esta seção lista procedimentos que mostram, passo a passo, como trabalhar com medidores em seus relatórios; Como fazer com que os dados sejam exibidos de forma eficaz em medidores e como adicionar e configurar medidores e seus elementos.

Nesta secção

Os tópicos a seguir fornecem informações adicionais sobre como trabalhar com medidores.

Termo Definição
Formatar escalas em um medidor (Construtor de Relatórios do Power BI) Fornece informações gerais sobre escalas de formatação em medidores e informações detalhadas sobre as opções de formatação para escalas em medidores radiais e lineares.
Formatar ponteiros em um medidor (Construtor de Relatórios do Power BI) Fornece informações gerais sobre a formatação de ponteiros em medidores e informações detalhadas sobre as opções de formatação para estilos de ponteiro disponíveis para medidores radiais e lineares.
Formatar intervalos em um medidor (Construtor de Relatórios do Power BI) Fornece informações sobre intervalos de formatação em medidores para indicar uma subseção importante de valores no medidor ou indicar visualmente quando o valor do ponteiro entrou em um determinado intervalo de valores.
