Monitore gateways VPN com a solução de problemas do Inspetor de Rede

Artigo
10/26/2023

Obter insights profundos sobre o desempenho da sua rede é fundamental para fornecer serviços confiáveis aos clientes. Portanto, é fundamental detetar rapidamente as condições de interrupção da rede e tomar medidas corretivas para mitigar a condição de interrupção. A Automação do Azure permite implementar e executar uma tarefa de forma programática por meio de runbooks. Usar a Automação do Azure cria uma receita perfeita para executar monitoramento e alertas de rede contínuos e proativos.

Cenário

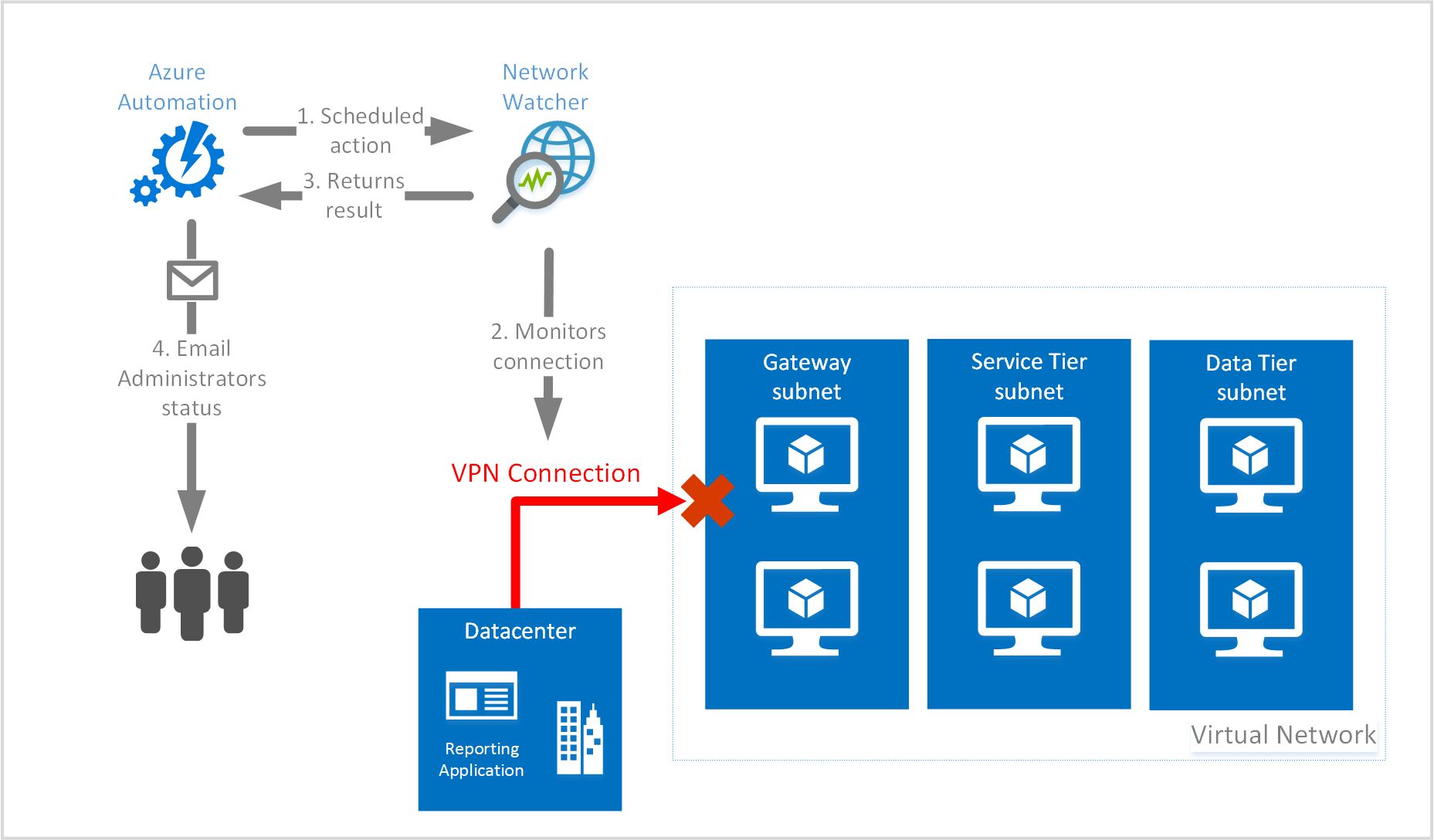

O cenário na imagem a seguir é um aplicativo de várias camadas, com conectividade local estabelecida usando um gateway VPN e túnel. Garantir que o VPN Gateway esteja instalado e funcionando é fundamental para o desempenho dos aplicativos.

Um runbook é criado com um script para verificar o status da conexão do túnel VPN, usando a API de Solução de Problemas de Recursos para verificar o status do túnel de conexão. Se o status não estiver íntegro, um gatilho de e-mail será enviado aos administradores.

Exemplo de cenário

Este cenário irá:

Criar um runbook chamando o cmdlet para solucionar problemas de status da Start-AzureRmNetworkWatcherResourceTroubleshooting conexão
Vincular uma agenda ao runbook

Antes de começar

Antes de iniciar esse cenário, você deve ter os seguintes pré-requisitos:

Uma conta de automação do Azure no Azure. Certifique-se de que a conta de automação tem os módulos mais recentes e também tem o módulo AzureRM.Network. O módulo AzureRM.Network está disponível na galeria de módulos se você precisar adicioná-lo à sua conta de automação.
Você deve ter um conjunto de credenciais configuradas na Automação do Azure. Saiba mais em Segurança de automação do Azure
Um servidor SMTP válido (Microsoft 365, seu email local ou outro) e credenciais definidas na Automação do Azure
Um Gateway de Rede Virtual configurado no Azure.
Uma conta de armazenamento existente com um contêiner existente para armazenar os logons.

Nota

A infraestrutura retratada na imagem anterior é para fins ilustrativos e não são criadas com as etapas contidas neste artigo.

Criar o runbook

A primeira etapa para configurar o exemplo é criar o runbook.

Passo 1

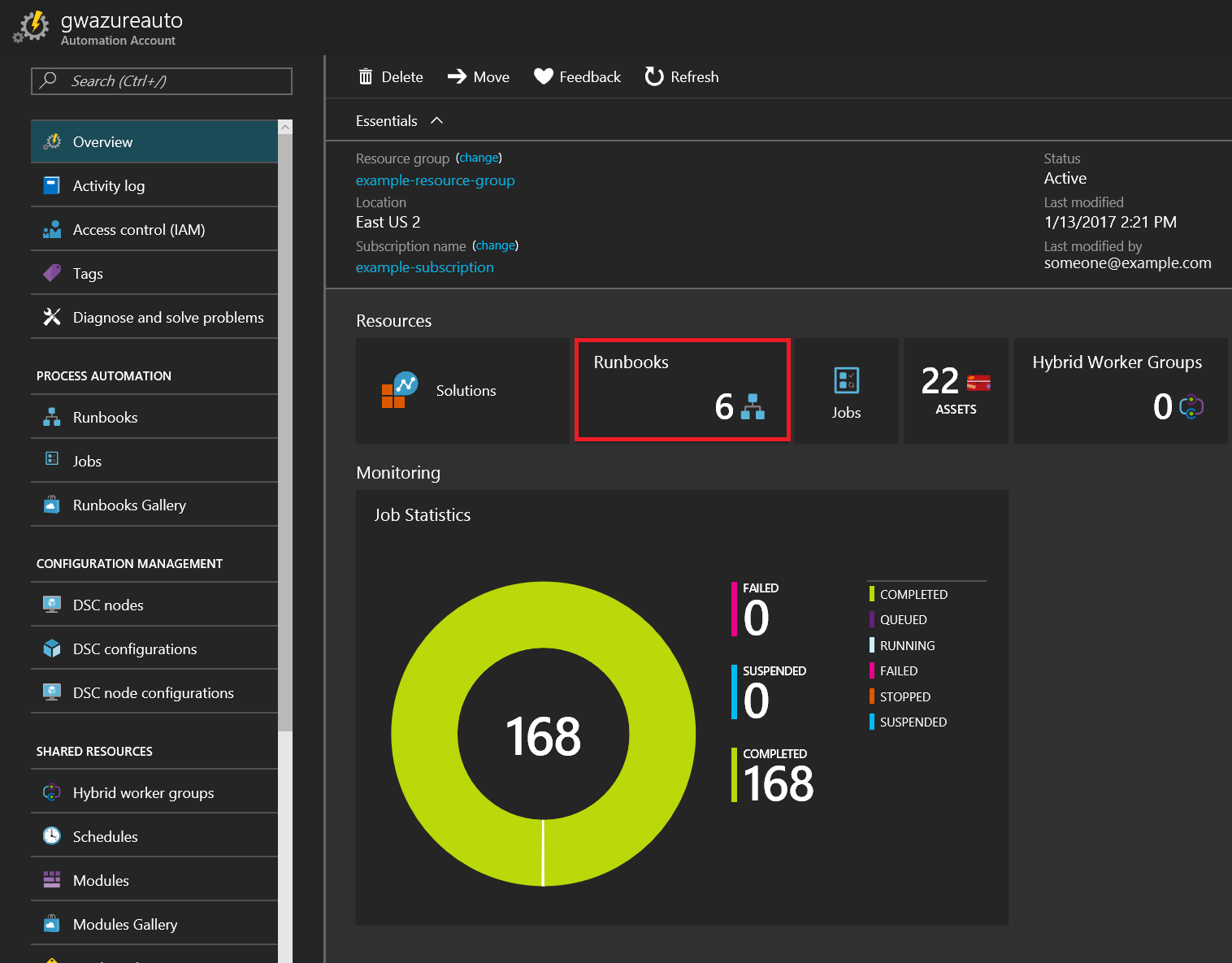

Navegue até Automação do Azure no portal do Azure e clique em Runbooks

Visão geral da conta de automação

Passo 2

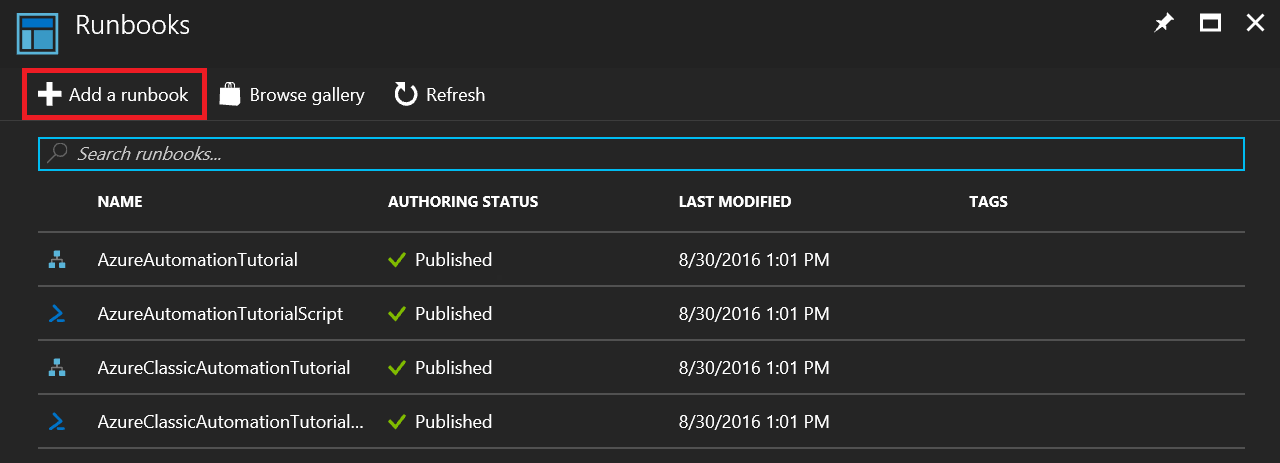

Clique em Adicionar um runbook para iniciar o processo de criação do runbook.

lâmina runbooks

Passo 3

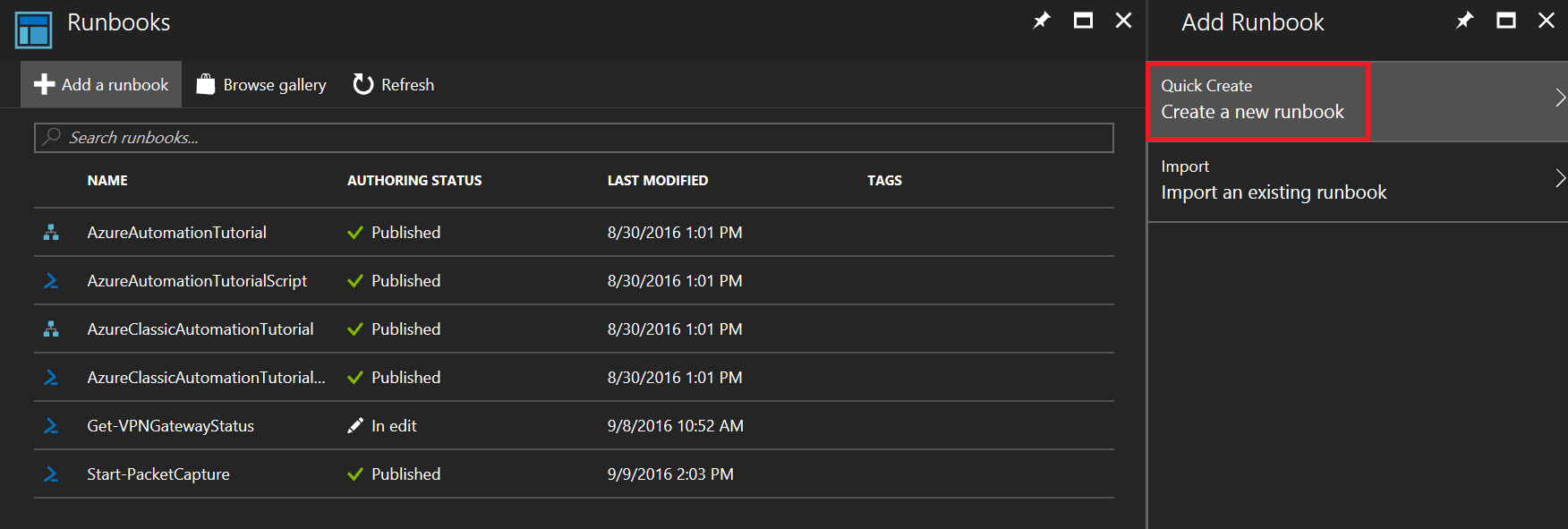

Em Criação Rápida, clique em Criar um novo runbook para criar o runbook.

Adicionar uma lâmina de runbook

Passo 4

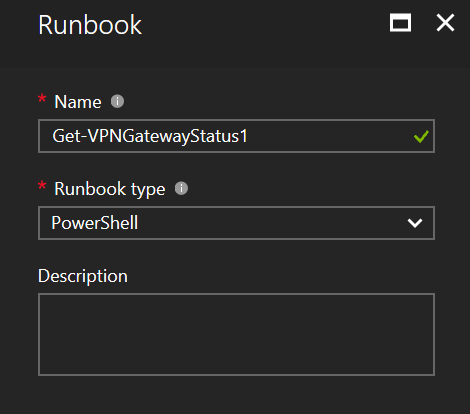

Nesta etapa, damos um nome ao runbook, no exemplo ele é chamado Get-VPNGatewayStatus. É importante dar ao runbook um nome descritivo e é recomendável dar-lhe um nome que siga os padrões de nomenclatura padrão do PowerShell. O tipo de runbook para este exemplo é PowerShell, as outras opções são Gráfico, fluxo de trabalho do PowerShell e fluxo de trabalho do PowerShell Gráfico.

lâmina runbook

Passo 5

Nesta etapa o runbook é criado, o exemplo de código a seguir fornece todo o código necessário para o exemplo. Os itens no código que contêm <valor> precisam ser substituídos pelos valores da sua assinatura.

Use o seguinte código como clique em Salvar

# Set these variables to the proper values for your environment
$automationCredential = "<work or school account>"
$fromEmail = "<from email address>"
$toEmail = "<to email address>"
$smtpServer = "<smtp.office365.com>"
$smtpPort = 587
$runAsConnectionName = "<AzureRunAsConnection>"
$subscriptionId = "<subscription id>"
$region = "<Azure region>"
$vpnConnectionName = "<vpn connection name>"
$vpnConnectionResourceGroup = "<resource group name>"
$storageAccountName = "<storage account name>"
$storageAccountResourceGroup = "<resource group name>"
$storageAccountContainer = "<container name>"

# Get credentials for work or school account
$cred = Get-AutomationPSCredential -Name $automationCredential

# Get the connection "AzureRunAsConnection "
$servicePrincipalConnection=Get-AutomationConnection -Name $runAsConnectionName

"Logging in to Azure..."
Connect-AzureRmAccount `
    -ServicePrincipal `
    -TenantId $servicePrincipalConnection.TenantId `
    -ApplicationId $servicePrincipalConnection.ApplicationId `
    -CertificateThumbprint $servicePrincipalConnection.CertificateThumbprint
"Setting context to a specific subscription"
Set-AzureRmContext -SubscriptionId $subscriptionId

$nw = Get-AzurermResource | Where {$_.ResourceType -eq "Microsoft.Network/networkWatchers" -and $_.Location -eq $region }
$networkWatcher = Get-AzureRmNetworkWatcher -Name $nw.Name -ResourceGroupName $nw.ResourceGroupName
$connection = Get-AzureRmVirtualNetworkGatewayConnection -Name $vpnConnectionName -ResourceGroupName $vpnConnectionResourceGroup
$sa = Get-AzureRmStorageAccount -Name $storageAccountName -ResourceGroupName $storageAccountResourceGroup
$storagePath = "$($sa.PrimaryEndpoints.Blob)$($storageAccountContainer)"
$result = Start-AzureRmNetworkWatcherResourceTroubleshooting -NetworkWatcher $networkWatcher -TargetResourceId $connection.Id -StorageId $sa.Id -StoragePath $storagePath

if($result.code -ne "Healthy")
    {
        $body = "Connection for $($connection.name) is: $($result.code) `n$($result.results[0].summary) `nView the logs at $($storagePath) to learn more."
        Write-Output $body
        $subject = "$($connection.name) Status"
        Send-MailMessage `
        -To $toEmail `
        -Subject $subject `
        -Body $body `
        -UseSsl `
        -Port $smtpPort `
        -SmtpServer $smtpServer `
        -From $fromEmail `
        -BodyAsHtml `
        -Credential $cred
    }
else
    {
    Write-Output ("Connection Status is: $($result.code)")
    }

Passo 6

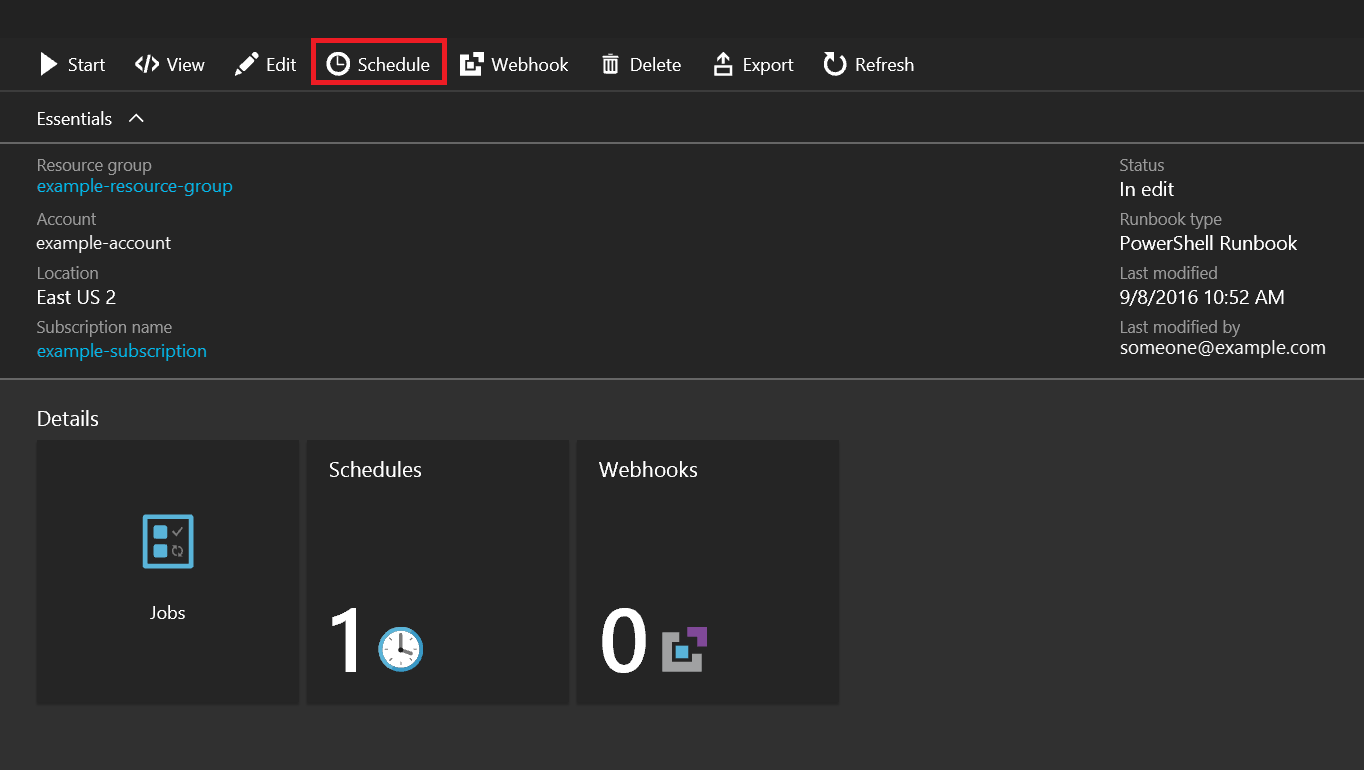

Depois que o runbook é salvo, um cronograma deve ser vinculado a ele para automatizar o início do runbook. Para iniciar o processo, clique em Agendar.

Passo 6
