Configurar um laboratório para ensinar uma aula de rede com o GNS3 nos Serviços de Laboratório do Azure

  • Artigo

Importante

O Azure Lab Services será descontinuado a 28 de junho de 2027. Para obter mais informações, consulte o guia de aposentadoria.

Este artigo mostra como configurar uma classe para emular, configurar, testar e solucionar problemas de redes com o software GNS3 no Azure Lab Services.

Este artigo tem duas seções. A primeira seção aborda como criar o laboratório. A segunda seção aborda como configurar a máquina de modelo com virtualização aninhada habilitada e com o GNS3 instalado e configurado.

Pré-requisitos

  • Para configurar este laboratório, você precisa acessar uma assinatura do Azure. Discuta com o administrador da sua organização para ver se consegue obter acesso a uma subscrição existente do Azure. Se não tiver uma subscrição do Azure, crie uma conta gratuita antes de começar.

  • Depois de ter uma assinatura do Azure, você pode criar um plano de laboratório no Azure Lab Services. Para obter mais informações sobre como criar um novo plano de laboratório, consulte Guia de início rápido: configurar recursos para criar laboratórios. Você também pode usar um plano de laboratório existente.

Configure seu laboratório

Para obter instruções sobre como criar um laboratório, consulte Tutorial: Configurar um laboratório. Use as seguintes configurações ao criar o laboratório.

Configurações de laboratório Value
Tamanho da máquina virtual (VM) Médio (virtualização aninhada)
Imagem da VM Windows 10 Pro, Versão 1909

Nota

Este artigo faz referência a recursos disponíveis em planos de laboratório, que substituíram as contas de laboratório.

Configurar sua máquina virtual de modelo

Depois de criar um laboratório, crie uma VM de modelo baseada no tamanho da máquina virtual e na imagem que você escolher. Configure a VM de modelo com tudo o que você deseja fornecer aos seus alunos para esta classe. Para obter mais informações, consulte Criar e gerenciar um modelo no Azure Lab Services.

Para configurar a VM de modelo, conclua as seguintes tarefas:

  1. Prepare a máquina de modelo para virtualização aninhada.
  2. Instale o GNS3.
  3. Crie uma VM GNS3 aninhada no Hyper-V.
  4. Configure o GNS3 para usar a VM do Windows Hyper-V.
  5. Adicione os aparelhos apropriados.
  6. Publique o modelo.

Preparar a máquina de modelo para virtualização aninhada

Para preparar a máquina virtual de modelo para virtualização aninhada, siga as etapas detalhadas em Habilitar virtualização aninhada.

Se você criar uma VM de modelo de laboratório com uma conta sem privilégios de administrador, adicione essa conta ao grupo Administradores do Hyper-V. Para obter mais informações sobre como usar a virtualização aninhada com essa conta, consulte estas práticas recomendadas.

Instalar o GNS3

  1. Conecte-se à VM de modelo usando a Área de Trabalho Remota.

  2. Para instalar o GNS3 no Windows, siga as instruções detalhadas no site do GNS3.

    1. Certifique-se de selecionar GNS3 VM na página Escolher componentes :

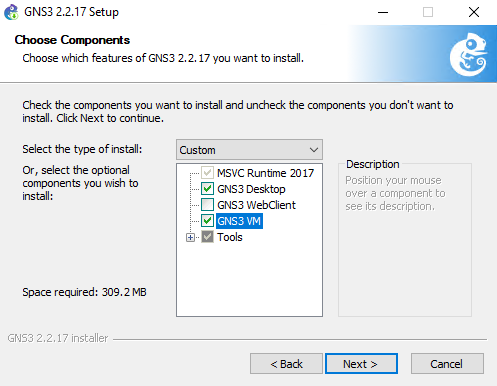

      Captura de ecrã que mostra a página Escolher Componentes no assistente de instalação do GNS3, com a opção VM GNS3 selecionada.

    2. Na página VM GNS3, selecione a opção Hyper-V:

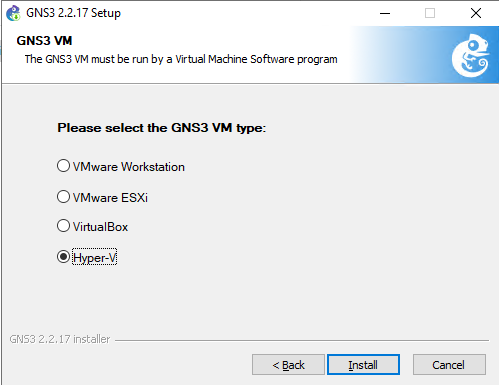

      Captura de ecrã que mostra a página VM GNS3 no assistente de instalação GNS3, com a opção Hyper-V selecionada.

      Quando você seleciona a opção Hyper-V, o instalador baixa o script do PowerShell e os arquivos VHD para criar a VM GNS3 no gerenciador do Hyper-V.

  3. Continue a instalação com os valores padrão.

Importante

Após a conclusão da configuração, não inicie o GNS3.

Criar VM GNS3

Quando a configuração terminar, você verá um arquivo zip GNS3. VM.Hyper-V.2.2.x.zip na mesma pasta que o arquivo de instalação. O arquivo zip contém os discos virtuais e o script do PowerShell para criar a máquina virtual Hyper-V.

Para criar a VM GNS 3:

  1. Conecte-se à VM de modelo usando a Área de Trabalho Remota.

  2. Extraia todos os ficheiros no GNS3. VM.Hyper-V.2.2.x.zip arquivo. Se a VM de modelo tiver uma conta não administrativa para usuários de laboratório, extraia os arquivos em um local acessível à conta não administradora.

  3. Selecione com o botão direito do mouse o script create-vm.ps1 PowerShell e selecione Executar com PowerShell.

  4. Quando a Execution Policy Change solicitação aparecer, digite Y para executar o script.

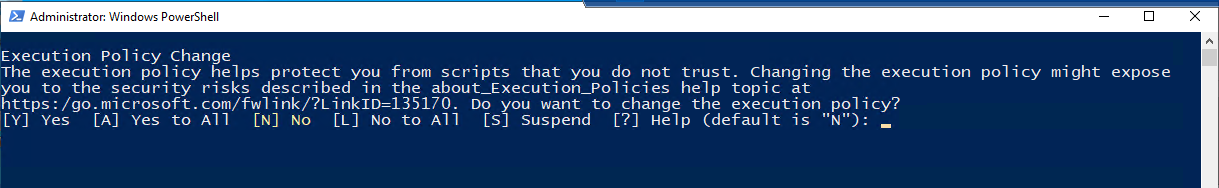

    Captura de tela que mostra a linha de comando do PowerShell, solicitando uma alteração da Política de Execução.

  5. Após a conclusão do script, confirme se a máquina virtual da VM GNS3 está disponível no Gerenciador do Hyper-V.

Configurar o GNS3 para usar a VM Hyper-V

Depois de instalar o GNS3 e adicionar a VM GNS3, configure o GNS 3 para usar a máquina virtual Hyper-V.

  1. Conecte-se à VM de modelo usando a Área de Trabalho Remota.

  2. Inicie o GNS3. O assistente de Configuração do GNS3 é aberto.

  3. Selecione a opção Executar dispositivos de uma máquina virtual e selecione Avançar.

  4. Use os valores padrão nas páginas a seguir.

  5. Quando você receber o erro VMware vmrun tool cannot be found , selecione Ok e, em seguida , Cancelar fora do assistente.

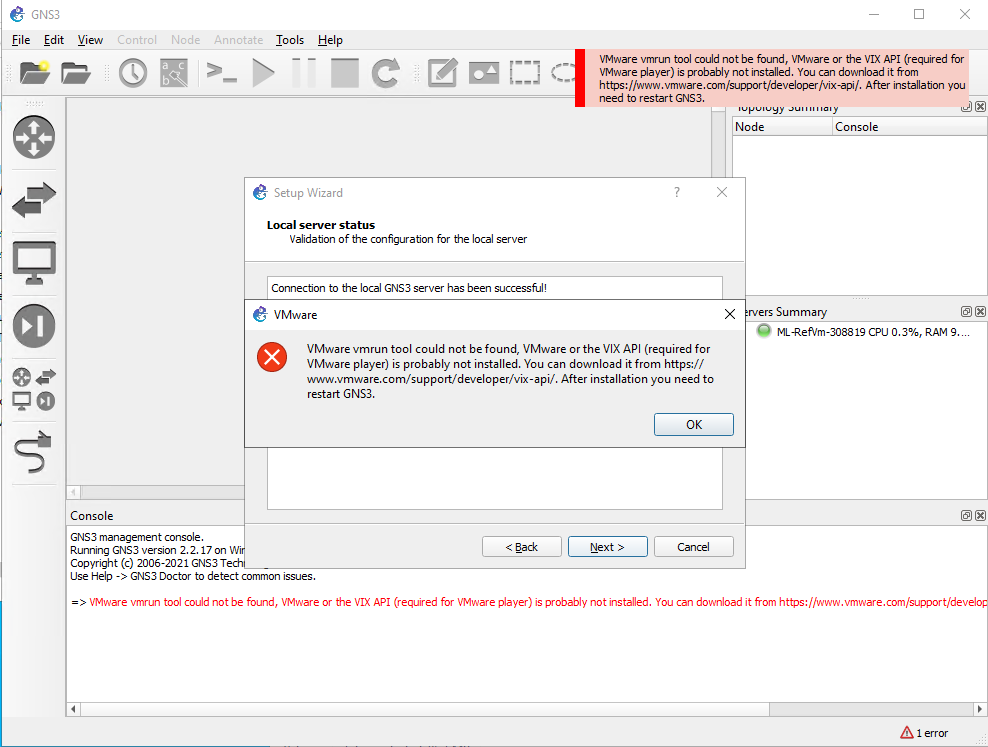

    Captura de ecrã que mostra uma mensagem de erro VMware no assistente de configuração do GNS3.

  6. Para concluir a conexão com a VM Hyper-V, selecione Editar>Preferências> VM GNS3.

  7. Selecione Ativar a VM GNS3. Em seguida, em Mecanismo de virtualização, selecione a opção Hyper-V .

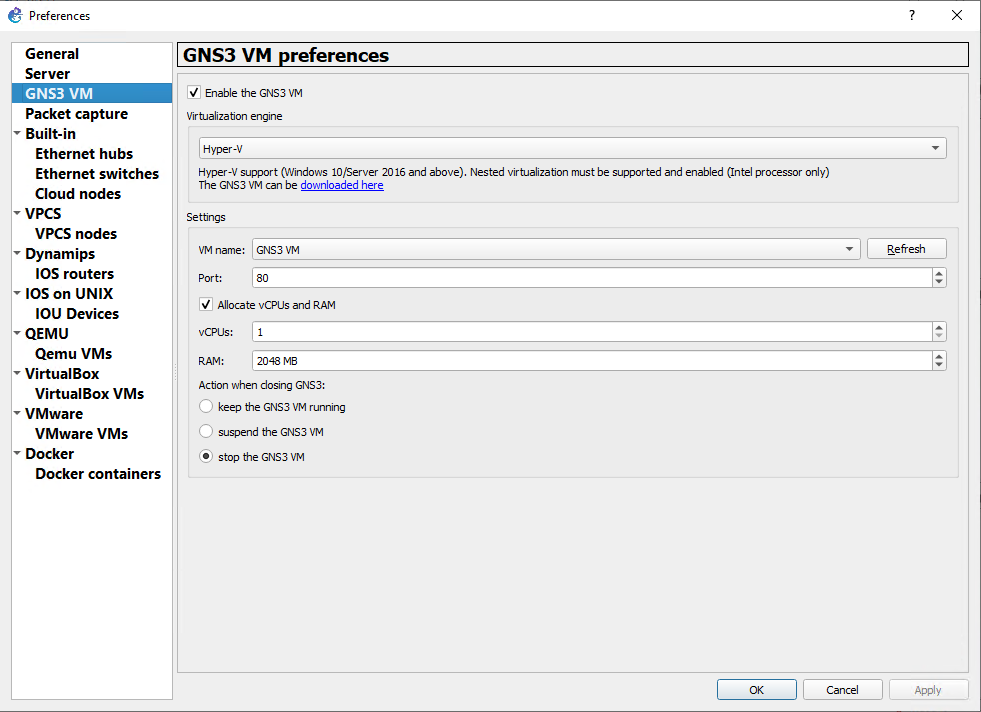

    Captura de tela que mostra a página de preferências da VM GNS3, mostrando a opção VM GNS3 habilitada e o Hyper-V selecionado.

  8. Selecione OK.

Adicione os aparelhos apropriados

Em seguida, você pode adicionar aparelhos para a classe. Para instalar aparelhos a partir do mercado GNS3, siga os passos detalhados da documentação GNS3.

Se a VM de modelo tiver uma conta não administrativa para usuários de laboratório, instale os dispositivos em um local acessível à conta. Opcionalmente, você pode definir as preferências para que o usuário administrador e não administrador procure dispositivos e projetos em um local acessível por ambos os usuários.

Preparar para publicar modelo

Depois de configurar a máquina virtual de modelo, verifique os seguintes pontos-chave antes de publicar o modelo:

  • Certifique-se de que a VM GNS3 está encerrada ou desligada. A publicação enquanto a VM ainda está em execução corrompe a máquina virtual.
  • Pare o GNS3. Publicar enquanto o GNS3 está em execução pode levar a efeitos colaterais não intencionais.
  • Limpe todos os arquivos de instalação ou outros arquivos desnecessários da VM modelo.

Importante

A publicação enquanto a VM ainda está em execução corrompe a máquina virtual de modelo e cria máquinas virtuais de laboratório inutilizáveis.

Conteúdos relacionados

A imagem do modelo agora pode ser publicada no laboratório. Para obter mais informações, consulte Publicar a VM de modelo.
