Usar a interface do usuário da Web local para gerenciar a conectividade sem fio no Azure Stack Edge Mini R
Este artigo descreve como gerenciar a conectividade de rede sem fio em seu dispositivo Azure Stack Edge Mini R. Você pode usar a interface do usuário da Web local em seu dispositivo Azure Stack Edge Mini R para adicionar, conectar-se e excluir perfis Wi-Fi.
Sobre Wi-Fi
Nota
No Azure Stack Edge 2309 e posterior, a funcionalidade Wi-Fi do Azure Stack Edge Mini R foi preterida. O Wi-Fi não é mais suportado no dispositivo Azure Stack Edge Mini R.
Seu dispositivo Azure Stack Edge Mini R pode operar quando conectado à rede ou por meio de uma rede sem fio. O dispositivo tem uma porta Wi-Fi que deve ser ativada para permitir que o dispositivo se conecte a uma rede sem fio.

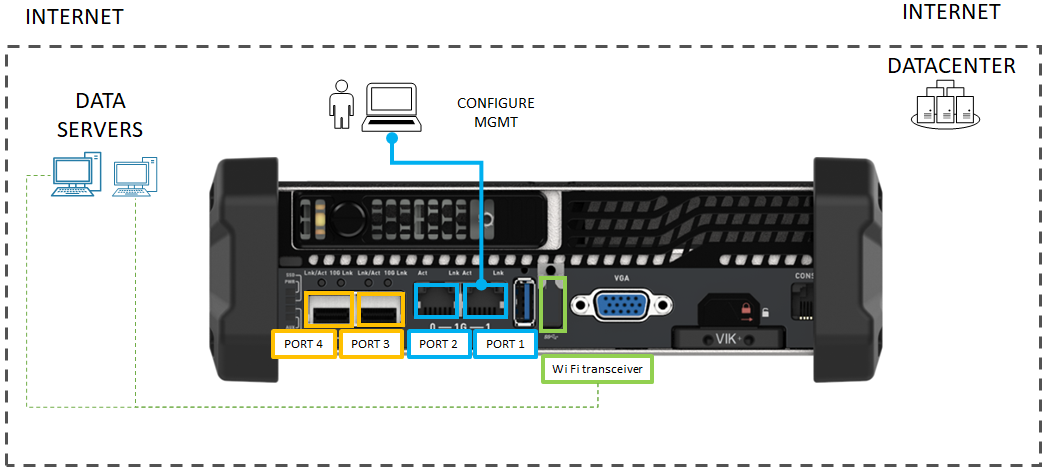

O seu dispositivo tem cinco portas, PORTA 1 a PORTA 4 e uma quinta porta Wi-Fi. Aqui está um diagrama do plano traseiro de um dispositivo Mini R quando conectado a uma rede sem fio.
Adicionar, conectar-se ao perfil Wi-Fi
Siga os seguintes passos na IU local do seu dispositivo para adicionar e ligar a um perfil Wi-Fi.
Vá para a página Introdução na interface do usuário da Web local do seu dispositivo. No bloco Rede, selecione Configurar.
No seu dispositivo físico, existem cinco interfaces de rede. A PORTA 1 e a PORTA 2 são interfaces de rede de 1 Gbps. A PORTA 3 e a PORTA 4 são todas interfaces de rede de 10 Gbps. A quinta porta é a porta Wi-Fi.
Selecione a porta Wi-Fi e defina as configurações da porta.
Importante
Recomendamos vivamente que configure um endereço IP estático para a porta Wi-Fi.
A página Rede é atualizada depois de aplicar as definições da porta Wi-Fi.
Selecione Adicionar perfil Wi-Fi e carregue o seu perfil Wi-Fi.
Um perfil de rede sem fio contém o SSID (nome da rede), chave de senha e informações de segurança para poder se conectar a uma rede sem fio. Pode obter o perfil Wi-Fi do seu ambiente junto do administrador da rede.
Para obter informações sobre como preparar seus perfis Wi-Fi, consulte Usar perfis Wi-Fi com dispositivos Azure Stack Edge Mini R.
Depois que o perfil é adicionado, a lista de perfis Wi-Fi é atualizada para refletir o novo perfil. O perfil deve mostrar o status da conexão como Desconectado.
Depois que o perfil de rede sem fio for carregado com êxito, conecte-se a esse perfil. Selecione Ligar ao perfil Wi-Fi.
Selecione o perfil Wi-Fi que adicionou no passo anterior e selecione Aplicar.
O status da conexão deve ser atualizado para Conectado. A intensidade do sinal é atualizada para indicar a qualidade do sinal.
Nota
Para transferir grandes quantidades de dados, recomendamos que utilize uma ligação com fios em vez da rede sem fios.
Baixar perfil Wi-Fi
Pode transferir um perfil Wi-Fi que está a utilizar para a conectividade de rede sem fios.
Na interface do usuário da Web local do seu dispositivo, vá para Rede de Configuração>.
Em Configurações de perfil Wi-Fi, selecione Baixar perfil. Isso deve baixar o perfil Wi-Fi que você está usando no momento.
Excluir perfil Wi-Fi
Pode eliminar um perfil Wi-Fi que está a utilizar para a conectividade de rede sem fios.
Na interface do usuário da Web local do seu dispositivo, vá para Rede de Configuração>.
Em Configurações de perfil Wi-Fi, selecione Excluir perfil Wi-Fi.
Na folha Excluir perfil Wi-Fi , escolha o perfil que deseja excluir. Selecione Aplicar.
Configurar o perfil Wi-Fi da Cisco
Aqui estão algumas orientações sobre como gerenciar e configurar um controlador sem fio Cisco e um ponto de acesso em seu dispositivo.
Modo de Ponte DHCP
Para usar um controlador Cisco Wireless para seu dispositivo, você deve habilitar o modo de ponte DHCP (dynamic host configuration protocol) no controlador de LAN sem fio (WLC).
Para obter mais informações, consulte Modo de Ponte DHCP.
Exemplo de configuração de ponte
Para habilitar a funcionalidade de ponte DHCP no controlador, você deve desabilitar o recurso de proxy DHCP no controlador. Para habilitar a ponte DHCP usando a linha de comando:
(Cisco Controller) > config dhcp proxy disable
(Cisco Controller) > show dhcp proxy
DHCP Proxy Behaviour: disabled
Se o servidor DHCP não existir na mesma rede de Camada 2 (L2) que o cliente, a difusão deverá ser encaminhada para o servidor DHCP no gateway do cliente usando um auxiliar de IP. Este é um exemplo desta configuração:
Switch#conf t
Switch(config)#interface vlan <client vlan #>
Switch(config-if)#ip helper-address <dhcp server IP>
O recurso de ponte DHCP é uma configuração global, portanto, afeta todas as transações DHCP dentro do controlador. Você precisa adicionar instruções auxiliares de IP na infraestrutura cabeada para todas as redes locais virtuais (VLAN) necessárias no controlador.
Ativar o cliente passivo para WLAN
Para habilitar o recurso de cliente passivo para rede local sem fio (WLAN) em um controlador Cisco Wireless:
- A interface associada à WLAN deve ter uma marcação VLAN habilitada.
- A VLAN multicast deve estar habilitada para a WLAN.
- O encaminhamento GARP deve ser habilitado na WLC.
Para obter mais informações, consulte Informações de VLAN de multicast sobre otimização de multicast.
Resolver problemas
Se você encontrar problemas com alocações de endereços IP em VMs em execução em um dispositivo Azure Stack Edge Mini R, as definições de configuração acima em seu ambiente de rede devem ser validadas.
