Substituir um componente de hardware em um nó da unidade de escala do Azure Stack Hub
Este artigo descreve o processo geral para substituir componentes de hardware que não podem ser trocados a quente. As etapas reais de substituição variam consoante o fornecedor de hardware OEM (Original Equipment Manufacturer). Consulte a documentação da FRU (unidade substituível em campo) do seu fornecedor para obter etapas detalhadas específicas do seu sistema integrado do Azure Stack Hub.
Atenção
O nivelamento de firmware é fundamental para o sucesso da operação descrita neste artigo. Perder esta etapa pode levar à instabilidade do sistema, diminuição do desempenho, ameaças à segurança ou impedir que a automação do Azure Stack Hub implante o sistema operacional. Consulte sempre a documentação do seu parceiro de hardware ao substituir o hardware para garantir que o firmware aplicado corresponde à Versão OEM apresentada no do portal do administrador do Azure Stack Hub.
Advertência
O Azure Stack Hub requer que a configuração de todos os servidores na solução tenha a mesma configuração, incluindo, por exemplo, CPU (modelo, núcleos), quantidade de memória, velocidades de NIC e link e dispositivos de armazenamento. O Azure Stack Hub não suporta uma alteração nos modelos de CPU durante a substituição de hardware ou ao adicionar um nó de unidade de escala. Uma alteração na CPU, como uma atualização, exigirá CPUs uniformes em cada nó de unidade de escala e uma reimplantação do Azure Stack Hub.
Os componentes não substituíveis a quente incluem os seguintes itens:
- CPU (deve ser do mesmo tipo (modelo, núcleos)*
- Memória*
- Placa-mãe/controladora de gerenciamento da placa base (BMC)/placa de vídeo
- Controlador de disco/adaptador de barramento de host (HBA)/plano de fundo
- Adaptador de rede (NIC)
- Unidade de processamento gráfico (GPU)
- Disco do sistema operacional*
- Unidades de dados (unidades que não suportam hot swap, por exemplo, placas de expansão PCI-e)*
*Esses componentes podem suportar hot swap, mas podem variar de acordo com a implementação do fornecedor. Consulte a documentação da FRU do seu fornecedor OEM para obter etapas detalhadas.

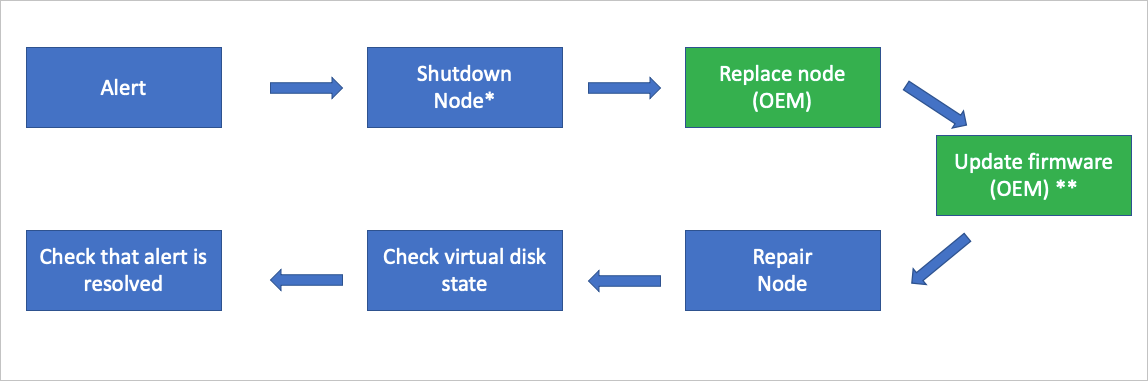

O diagrama de fluxo a seguir mostra o processo geral de FRU para substituir um componente de hardware que não é hot-swappable.
- Esta ação pode não ser necessária com base na condição física do hardware.
** Se o seu fornecedor de hardware OEM faz a substituição de componentes e atualiza o firmware pode variar com base no seu contrato de suporte.
Rever as informações de alerta
O sistema de integridade e monitoramento do Azure Stack Hub rastreia a integridade de adaptadores de rede e unidades de dados controlados por Espaços de Armazenamento Diretos. Ele não rastreia outros componentes de hardware. Para todos os outros componentes de hardware, os alertas são gerados na solução de monitoramento de hardware específica do fornecedor que é executada no host do ciclo de vida do hardware.
Processo de substituição de componentes
As etapas a seguir fornecem uma visão geral de alto nível do processo de substituição de componentes. Não siga estas etapas sem consultar a documentação da FRU fornecida pelo OEM.
Use a ação de desligamento para desligar de forma controlada o nó de unidade de escala. Esta ação pode não ser necessária com base na condição física do hardware.
Em um caso improvável de falha na ação de desligamento, use a ação Drain para colocar o nó da unidade de escala no modo de manutenção. Esta ação pode não ser necessária com base na condição física do hardware.
Observação
Em qualquer caso, apenas um nó pode ser desligado e desativado ao mesmo tempo sem interromper o funcionamento do S2D (Storage Spaces Direct).
Depois de o nó da unidade de escala estar no modo de manutenção, use a ação Desligar. Esta ação pode não ser necessária com base na condição física do hardware.
Observação
No caso improvável de a ação de desligamento não funcionar, use a interface web do controlador de gestão de base (BMC).
Substitua o componente de hardware danificado. Se o seu fornecedor de hardware OEM faz a substituição de componentes pode variar com base no seu contrato de suporte.
Atualize o firmware. Siga o processo de atualização de firmware específico do fornecedor usando o host do ciclo de vida do hardware para garantir que o componente de hardware substituído tenha o nível de firmware aprovado aplicado. Se o seu fornecedor de hardware OEM faz esta etapa pode variar com base no seu contrato de suporte.
Utilize a ação Reparar para trazer um nó da unidade de escala de volta para a unidade de escala.
Use o ponto de extremidade privilegiado para verificar o status dode reparo de disco virtual . Com novas unidades de dados, um trabalho completo de reparo de armazenamento pode levar várias horas, dependendo da carga do sistema e do espaço consumido.
Após a conclusão da ação de reparo, valide se todos os alertas ativos foram fechados automaticamente.
Próximos passos
- Para obter informações sobre como substituir um disco físico trocável a quente, consulte Substituir um disco.
- Para obter informações sobre a substituição de um nó físico, consulte Substituir um nó de unidade de escala.
