Guia do usuário da placa de desenvolvimento de referência (RDB) MT3620

Importante

Esta é a documentação do Azure Sphere (Legado). O Azure Sphere (Legado) será desativado em 27 de setembro de 2027 e os usuários devem migrar para o Azure Sphere (Integrado) até esse momento. Use o seletor de versão localizado acima do sumário para exibir a documentação do Azure Sphere (Integrado).

Este tópico descreve os recursos do usuário da placa de desenvolvimento de referência (RDB) MT3620 v1.7.

• Botões programáveis e LEDs
• Quatro bancos de cabeçalhos de interface para entrada e saída
• Fonte de alimentação configurável e dois reguladores de tensão.
• Antenas Wi-Fi configuráveis
• Ponto de ensaio no solo

O design RDB passou por várias revisões, e todas as versões podem ser encontradas no repositório Git do Azure Sphere Hardware Designs. Este documento descreve a versão mais recente do RDB (v1.7). Para obter informações sobre os designs RDB anteriores, consulte o guia do usuário do RDB MT3620 — v1.6 e anteriores. Se você tem uma placa de desenvolvimento que segue o design RDB e quer saber qual versão é, consulte o design da placa de referência MT3620.

Botões e LEDs

A placa suporta dois botões de usuário, um botão de reset, quatro LEDs de usuário RGB, um LED de status do aplicativo, um LED de status Wi-Fi, um LED de atividade USB, um LED de alimentação da placa e um LED de alimentação MT3620.

As seções a seguir fornecem detalhes sobre como cada um desses botões e LEDs se conecta ao chip MT3620.

Botões de utilizador

Os dois botões de usuário (A e B) estão conectados aos pinos GPIO listados na tabela a seguir. Observe que essas entradas GPIO são puxadas para o alto através de resistências de 4,7K. Portanto, o estado de entrada padrão desses GPIOs é alto; quando um usuário pressiona um botão, a entrada GPIO é baixa.

Botão	MT3620 GPIO	Pino físico MT3620
A	GPIO12	27
N	GPIO13	28

Botão Repor

A placa de desenvolvimento inclui um botão de reset. Quando pressionado, este botão redefine o chip MT3620. Ele não redefine nenhuma outra parte da placa. Se o MT3620 estiver no modo PowerDown, pressionar o botão de reset despertará o chip, pois o botão Reset também está conectado ao sinal MT3620 WAKEUP.

LEDs de utilizador

A placa de desenvolvimento inclui quatro LEDs de usuário RGB, rotulados de 1 a 4. Os LEDs se conectam aos GPIOs MT3620, conforme listado na tabela a seguir. O ânodo comum de cada LED RGB está amarrado alto; portanto, dirigir o GPIO baixo correspondente ilumina o LED.

Lâmpada fluorescente	Canal de cor	MT3620 GPIO	Pino físico MT3620
1	Vermelho	GPIO8	21
1	Verde	GPIO9	22
1	Azul	GPIO10	25
2	Vermelho	GPIO15	30
2	Verde	GPIO16	31
2	Azul	GPIO17	32
3	Vermelho	GPIO18	33
3	Verde	GPIO19	34
3	Azul	GPIO20	35
4	Vermelho	GPIO21	36
4	Verde	GPIO22	37
4	Azul	GPIO23	38

LED de estado da aplicação

O LED de status do aplicativo destina-se a fornecer feedback ao usuário sobre o estado atual do aplicativo que está sendo executado no A7. Este LED não é controlado pelo sistema operativo (SO) Azure Sphere; O aplicativo é responsável por conduzi-lo.

Lâmpada fluorescente	Canal de cor	MT3620 GPIO	Pino físico MT3620
Estado da candidatura	Vermelho	GPIO45	62
Estado da candidatura	Verde	GPIO46	63
Estado da candidatura	Azul	GPIO47	64

LED de estado Wi-Fi

O LED de estado Wi-Fi destina-se a fornecer feedback ao utilizador sobre o estado atual da ligação Wi-Fi. Este LED não é controlado pelo SO Azure Sphere; O aplicativo é responsável por conduzi-lo.

Lâmpada fluorescente	Canal de cor	MT3620 GPIO	Pino físico MT3620
Estado do Wi-Fi	Vermelho	GPIO48	65
Estado do Wi-Fi	Verde	GPIO14	29
Estado do Wi-Fi	Azul	GPIO11	26

LED de atividade USB

O LED verde de atividade USB pisca sempre que os dados são enviados ou recebidos através da ligação USB. O hardware é implementado para que os dados enviados ou recebidos através de qualquer um dos quatro canais Future Technology Devices International (FTDI) faz com que o LED pisque. O LED de atividade USB é acionado por circuitos dedicados e, portanto, não requer suporte de software adicional.

LEDs ligados

A placa inclui dois LEDs de alimentação:

• Um LED vermelho ligado que acende quando a placa é alimentada por USB ou por uma fonte externa de 5V.
• Um LED vermelho MT3620 ligado que acende quando o MT3620 é ligado.

Os LEDs são rotulados com os seguintes ícones:

Potência da placa	Alimentação MT3620

Cabeçalhos de interface

A placa de desenvolvimento inclui quatro bancos de cabeçalhos de interface, rotulados H1-H4, que fornecem acesso a uma variedade de sinais de interface. O diagrama mostra as funções de pino que são suportadas atualmente.

Nota

Para I2C, DATA e CLK no diagrama correspondem a SDA e SCL. Pull-up I2C SCL e I2C SDA com resistências de 10K ohm.

Placa filha

Os cabeçalhos são organizados para permitir que uma placa filha (também referida como "escudo" ou "chapéu") seja anexada ao RDB. O diagrama a seguir mostra as dimensões de uma placa filha típica, juntamente com os locais dos cabeçalhos.

Fonte de alimentação

A placa MT3620 pode ser alimentada a partir de USB, uma fonte de alimentação externa de 5V, ou ambos. Se ambas as fontes estiverem conectadas simultaneamente, o circuito impede que a fonte externa de 5V volte a alimentar o USB.

A placa inclui proteção contra tensão reversa e sobrecorrente. Se ocorrer uma situação de sobrecorrente, o circuito de proteção aciona e isola a fonte de alimentação de 5V do resto da placa. Mesmo que a falha que causou o disparo do circuito de sobrecorrente seja removida, será necessário desconectar a fonte de alimentação externa (USB ou ramal 5V) da placa para redefinir o circuito de sobrecorrente.

A fonte de alimentação deve ser capaz de fornecer 600mA, mesmo que essa corrente não seja solicitada durante a enumeração USB. A placa desenha cerca de 225mA enquanto corre, subindo para cerca de 475mA durante a transferência de dados Wi-Fi. Durante a inicialização e durante a associação a um ponto de acesso sem fio, a placa pode exigir até 600mA por um curto período de tempo (aproximadamente 2ms). Se cargas adicionais forem conectadas aos pinos de cabeçalho da placa de desenvolvimento, será necessária uma fonte capaz de fornecer mais de 600mA.

O RDB inclui duas fontes de alimentação de 3,3 V integradas. O primeiro alimenta apenas o MT3620 e o segundo alimenta a interface FTDI e outros circuitos periféricos. A fonte que alimenta o MT3620 pode ser configurada para desligar quando o MT3620 entra no modo de desligamento. A segunda fonte de alimentação (como para o FTDI) permanece sempre ligada.

Uma bateria CR2032 pode ser instalada na placa para alimentar o relógio interno em tempo real (RTC) do chip MT3620. Alternativamente, uma bateria externa pode ser conectada ao pino 2 do J3, conforme descrito em Jumpers.

Jumpers

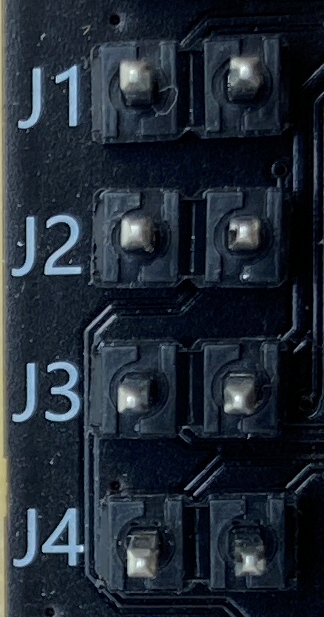

A placa inclui quatro jumpers (J1-J4) que fornecem um meio de configuração de energia para a placa. Os jumpers estão localizados na parte inferior esquerda da prancha; Em cada caso, o pino 1 está à esquerda:

Importante

O MT3620 não funciona corretamente se o RTC não estiver ligado.

A tabela a seguir fornece detalhes sobre os jumpers.

Jumper	Function	Description
J1	ADC VREF	Este jumper fornece uma maneira de definir a tensão de referência ADC. Coloque um link no J1 para conectar a saída de 2,5 V do MT3620 ao pino VREF do ADC, de modo que a tensão de referência do ADC seja de 2,5 V. Como alternativa, conecte uma tensão de referência externa de 1,8 V ao pino 1 do jumper.
J2	Isolamento MT3620 3V3	Este jumper fornece uma maneira de isolar a energia que fornece o MT3620. Para uso normal, coloque um link no J2. Para usar uma fonte externa de 3,3 V para alimentar o MT3620, conecte a fonte externa de 3,3 V ao pino 2 do J2. J2 também fornece um ponto de conexão conveniente para equipamentos de medição de corrente externa, caso o consumo atual do MT3620 precise ser monitorado.
J3	Fornecimento RTC	Este jumper define a fonte de alimentação para o relógio interno em tempo real (RTC) do MT3620. Com um link colocado no J3, o RTC é alimentado a partir da fonte de 3,3 V sempre ativa ou da célula da moeda; Dependendo de qual destas duas fontes de alimentação está disponível, o circuito de bordo muda automaticamente para a alimentação com a tensão mais alta. Para alimentar o RTC a partir de uma fonte externa, remova o link e conecte a fonte ao pino 2 do J3.
J4	Controle da fonte de alimentação MT3620	Com um link colocado no J4, a fonte de alimentação do MT3620 será desligada quando o MT3620 entrar no modo PowerDown. Se você precisar que a fonte de alimentação do MT3620 permaneça ligada o tempo todo, remova o link do J4.

Modo de desligamento

O sistema operacional Azure Sphere fornece suporte para Power Down, que é um estado de baixa energia.

Para alcançar o menor estado de consumo de energia quando o MT3620 entra no modo PowerDown, é necessário que a fonte de alimentação do MT3620 também seja desligada. Isto é conseguido através da colocação de um link no jumper J4 que conecta o sinal de EXT_PMU_EN (uma saída da MT3620) para o pino de ativação do regulador de tensão da fonte de alimentação. Quando o MT3620 entra no modo PowerDown, o estado de EXT_PMU_EN transita de alto para baixo, desativando assim o regulador de tensão MT3620.

O sinal WAKEUP

WAKEUP é uma entrada MT3620 que pode ser usada para tirar o chip do modo de desligamento. Por padrão, o RDB puxa o sinal WAKEUP alto para a fonte RTC, através de uma resistência de 4,7K; puxá-lo para baixo fará com que o chip saia do modo de desligamento.

Antenas Wi-Fi

O RDB inclui duas antenas de chip de banda dupla e dois conectores de RF para conectar antenas externas ou equipamentos de teste de RF. Uma antena é considerada a antena principal e a segunda é considerada auxiliar. Por padrão, a placa de desenvolvimento é configurada para usar a antena principal integrada; A antena auxiliar não é usada atualmente.

Para habilitar e usar os conectores RF, você deve reorientar os capacitores C23, C89 ou ambos. A primeira linha da tabela a seguir mostra a configuração padrão onde as antenas de chip on-board estão em uso, com as posições do capacitor associadas destacadas em vermelho. As imagens na segunda linha mostram as posições do capacitor reorientadas.

Antena auxiliar	Antena principal
Configuração padrão C23, antena de chip on-board	Configuração padrão C89, antena de chip on-board
C23 configuração alternativa – antena externa se conecta ao J8	C89 configuração alternativa – antena externa se conecta ao J9

Nota

Os conectores J6 e J7 são usados para testes e calibração de RF durante a fabricação e não se destinam a conexão permanente a equipamentos de teste ou antenas externas.

Qualquer tipo de antena externa de 2,4 ou 5GHz com um conector U.FL ou IPX pode ser usado com a placa, como o Molex 1461530100 (foto abaixo). Ao instalar uma antena externa, você é responsável por garantir que todos os requisitos regulatórios e de certificação sejam atendidos.

Ponto de ensaio no solo

A placa de desenvolvimento MT3620 fornece um ponto de teste de solo no lado direito, ao lado do botão B e imediatamente acima do soquete do barril de 3,5 mm, como mostrado na imagem. Use isso durante o teste, por exemplo, para conectar o cabo de terra de uma sonda de osciloscópio.
