Tutorial: Como acessar a instância gerenciada do SQL a partir da VNET gerenciada do Data Factory usando o ponto de extremidade privado

Importante

A Instância Gerenciada SQL agora tem suporte nativo para pontos de extremidade privados. Em vez de implementar a solução neste documento, recomendamos a criação de um ponto de extremidade privado diretamente no recurso de Instância Gerenciada SQL, conforme descrito em Pontos de extremidade privados gerenciados.

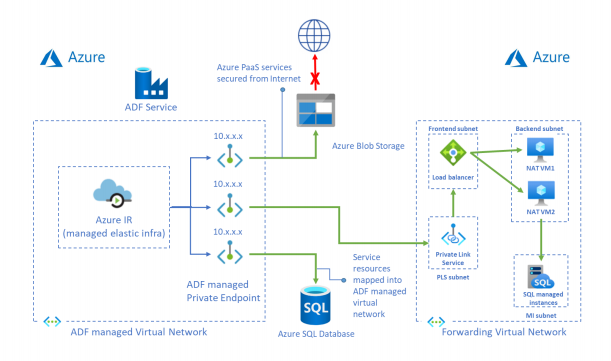

Este tutorial fornece etapas para usar o portal do Azure para configurar o Serviço de Link Privado e acessar a Instância Gerenciada SQL da VNET Gerenciada usando o Ponto de Extremidade Privado.

Nota

Ao usar essa solução para se conectar à Instância Gerenciada do Banco de Dados SQL do Azure, a política de conexão "Redirecionar" não é suportada, você precisa alternar para o modo "Proxy".

Pré-requisitos

• Subscrição do Azure. Se não tiver uma subscrição do Azure, crie uma conta gratuita antes de começar.
• Rede Virtual. Se você não tiver uma Rede Virtual, crie uma a seguir Criar Rede Virtual.
• Rede virtual para rede local. Crie uma conexão entre a rede virtual e a rede local usando a Rota Expressa ou VPN.
• Data Factory com VNET gerenciada habilitada. Se você não tiver um Data Factory ou a VNET Gerenciada não estiver habilitada, crie uma a seguir Criar Data Factory com VNET Gerenciada.

Criar sub-redes para recursos

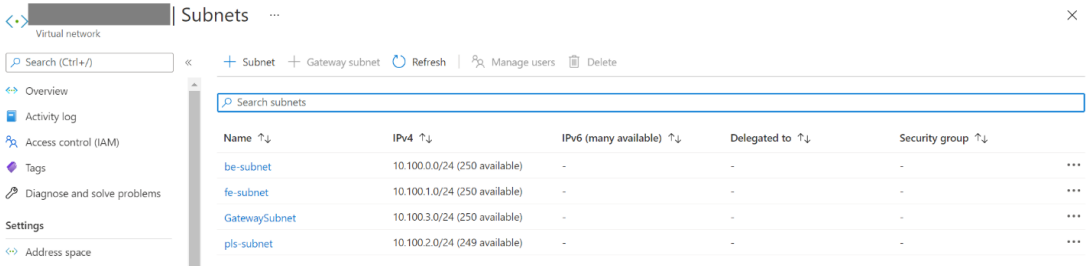

Use o portal para criar sub-redes em sua rede virtual.

Sub-rede	Description
ser-sub-rede	sub-rede para servidores back-end
fe-sub-rede	sub-rede para balanceador de carga interno padrão
pls-sub-rede	sub-rede para o Serviço de Link Privado

Criar um balanceador de carga standard

Use o portal para criar um balanceador de carga interno padrão.

1. Na barra de pesquisa na parte superior do portal, procure e selecione Balanceadores de Carga na seção Serviços do painel de pesquisa.

2. Na página Serviços de balanceamento de carga, selecione Criar para criar um novo balanceador de carga.

3. Na guia Noções básicas da página Criar balanceador de carga, insira ou selecione os seguintes detalhes:

   Definição	Value
   Subscrição	Selecione a sua subscrição.
   Grupo de recursos	Selecione o seu grupo de recursos.
   Nome	Digite myLoadBalancer.
   País/Região	Selecione E.U.A. Leste.
   SKU	selecione Standard.
   Type	Selecione Interno.

4. Na guia Configuração de IP de Frontend da página Criar balanceador de carga, selecione Adicionar uma configuração de IP de front-end e insira ou selecione os seguintes detalhes no painel de configuração Adicionar endereço IP de frontend:

   Definição	Value
   Nome IP do frontend	Insira um nome para o seu IP frontend
   Rede virtual	Selecione sua rede virtual.
   Sub-rede	Selecione fe-subnet criado na etapa anterior.
   Atribuição de endereço IP	Selecione Dinâmico.
   Availability zone	Selecione Zona redundante.

5. Aceite os padrões para as configurações restantes e selecione Revisar + criar.

6. No separador Rever + criar, selecione Criar.

Criar recursos do balanceador de carga

Criar um conjunto de back-ends

Um pool de endereços de back-end contém os endereços IP dos virtuais (NICs) conectados ao balanceador de carga.

Crie o pool de endereços de back-end myBackendPool para incluir máquinas virtuais para balancear a carga do tráfego da Internet.

1. Selecione Todos os serviços no menu à esquerda, selecione Todos os recursos e, em seguida, selecione myLoadBalancer na lista de recursos.
2. Em Configurações, selecione Pools de back-end e, em seguida, selecione Adicionar.
3. Na página Adicionar um pool de back-end, para nome, digite myBackendPool como o nome do pool de back-end e selecione Adicionar.

Criar uma sonda de estado de funcionamento

O balanceador de carga monitora o status do seu aplicativo com uma sonda de integridade.

O teste de integridade adiciona ou remove VMs do balanceador de carga com base em sua resposta às verificações de integridade.

Crie uma sonda de estado de funcionamento com o nome myHealthProbe, para monitorizar o estado de funcionamento das VMs.

1. Selecione Todos os serviços no menu à esquerda, selecione Todos os recursos e, em seguida, selecione myLoadBalancer na lista de recursos.

2. Em Definições, selecione Sondas de saúde e, em seguida, selecione Adicionar.

   Definição	Valor
   Nome	Digite myHealthProbe.
   Protocolo	Selecione TCP.
   Porta	Digite 22.
   Intervalo	Digite 15 para o número de Intervalo em segundos entre as tentativas de sonda.
   Limiar com funcionamento incorreto	Selecione 2 para o número de falhas de teste não íntegras ou de teste consecutivas que devem ocorrer antes que uma VM seja considerada não íntegra.

3. Deixe o resto os padrões e selecione OK.

Criar uma regra do balanceador de carga

É utilizada uma regra de balanceador de carga para definir a forma como o tráfego é distribuído pelas VMs. Você define a configuração de IP de front-end para o tráfego de entrada e o pool de IP de back-end para receber o tráfego. A porta de origem e de destino são definidas na regra.

Nesta seção, você criará uma regra de balanceador de carga:

1. Selecione Todos os serviços no menu à esquerda, selecione Todos os recursos e, em seguida, selecione myLoadBalancer na lista de recursos.

2. Em Configurações, selecione Regras de balanceamento de carga e, em seguida, selecione Adicionar.

3. Use estes valores para configurar a regra de balanceamento de carga:

   Definição	Valor
   Nome	Digite myRule.
   Versão do IP	Selecione IPv4.
   Endereço IP de front-end	Selecione LoadBalancerFrontEnd.
   Protocolo	Selecione TCP.
   Porta	Digite 1433.
   Porta back-end	Digite 1433.
   Conjunto de back-end	Selecione myBackendPool.
   Sonda de estado de funcionamento	Selecione myHealthProbe.
   Tempo limite de inatividade (minutos)	Mova o controle deslizante para 15 minutos.
   Redefinição de TCP	selecione Desativado.

4. Deixe o restante dos padrões e selecione OK.

Criar um serviço de link privado

Nesta seção, você criará um serviço Private Link atrás de um balanceador de carga padrão.

1. Na parte superior esquerda da página no portal do Azure, selecione Criar um recurso.

2. Procure Link privado na caixa Pesquisar no Marketplace .

3. Selecione Criar.

4. Em Visão geral em Private Link Center, selecione o botão azul Criar serviço de link privado.

5. Na guia Noções básicas, em Criar serviço de link privado, insira ou selecione as seguintes informações:

   Definição	Value
   Detalhes do projeto
   Subscrição	Selecione a sua subscrição.
   Grupo de Recursos	Selecione o seu grupo de recursos.
   Detalhes da instância
   Nome	Digite myPrivateLinkService.
   País/Região	Selecione E.U.A. Leste.

6. Selecione a guia Configurações de saída ou selecione Avançar: Configurações de saída na parte inferior da página.

7. Na guia Configurações de saída, insira ou selecione as seguintes informações:

   Definição	Value
   Balanceador de carga	Selecione myLoadBalancer.
   Endereço IP frontend do balanceador de carga	Selecione LoadBalancerFrontEnd.
   Sub-rede NAT de origem	Selecione pls-subnet.
   Ativar proxy TCP V2	Deixe o padrão de Não.
   Configurações de endereço IP privado
   Deixe as configurações padrão.

8. Selecione a guia Segurança de acesso ou selecione Avançar: Segurança de acesso na parte inferior da página.

9. Deixe o padrão de Controle de acesso baseado em função somente na guia Segurança de acesso.

10. Selecione a guia Tags ou selecione Next: Tags na parte inferior da página.

11. Selecione a guia Revisar + criar ou selecione Avançar: Revisar + criar na parte inferior da página.

12. Selecione Criar na guia Revisão + criação.

Criar servidores de back-end

1. No canto superior esquerdo do portal, selecione Criar uma máquina virtual de computação > de recurso>.

2. Em Criar uma máquina virtual, digite ou selecione os valores na guia Noções básicas :

   Definição	Value
   Detalhes do projeto
   Subscrição	Selecione a subscrição do Azure.
   Grupo de Recursos	Selecione o seu grupo de recursos.
   Detalhes da instância
   Virtual machine name	Digite myVM1.
   País/Região	Selecione E.U.A. Leste.
   Opções de disponibilidade	Selecione Zonas de disponibilidade.
   Availability zone	Selecione 1.
   Image	Selecione Ubuntu Server 18.04LTS - Gen1.
   Instância do Azure Spot	Selecione Não.
   Tamanho	Escolha o tamanho da VM ou assuma a configuração padrão.
   Conta de administrador
   Username	Introduza um nome de utilizador.
   Origem da chave pública SSH	Gere um novo par de chaves.
   Nome do par de chaves	mySSHKey.
   Regras de porta de entrada
   Portas de entrada públicas	Nenhum.

3. Selecione a guia Rede ou selecione Avançar: Discos e, em seguida, Avançar: Rede.

4. Na guia Rede, selecione ou digite:

   Definição	Value
   Interface de Rede
   Rede virtual	Selecione sua rede virtual.
   Sub-rede	ser-sub-rede.
   IP público	Selecione Nenhuma.
   Grupo de segurança de rede NIC	Selecione Nenhuma.
   Balanceamento de carga
   Colocar essa máquina virtual atrás de uma solução de balanceamento de carga existente?	Selecione Yes (Sim).
   Configurações de balanceamento de carga
   Opções de balanceamento de carga	Selecione Balanceamento de carga do Azure.
   Selecione um balanceador de carga	Selecione myLoadBalancer.
   Selecione um pool de back-end	Selecione myBackendPool.

5. Selecione Rever + criar.

6. Reveja as definições e, em seguida, selecione Criar.

7. Você pode repetir as etapas 1 a 6 para ter mais de 1 VM de servidor back-end para HA.

Criando regra de encaminhamento para o ponto de extremidade

1. Faça login e copie ip_fwd.sh de script para suas VMs de servidor back-end.

   Nota

   Este script definirá apenas temporariamente o encaminhamento de IP. Para tornar essa configuração permanente, certifique-se de que a linha "net.ipv4.ip_forward=1" não seja comentada no arquivo /etc/sysctl.conf

2. Execute o script com as seguintes opções:
   sudo ./ip_fwd.sh -i eth0 -f 1433 -a <FQDN/IP> -b 1433
   <O FQDN/IP> é o host da sua Instância Gerenciada SQL.

3. Execute o comando abaixo e verifique os iptables em suas VMs de servidor back-end. Você pode ver um registro em seu iptables com seu IP de destino.
   sudo iptables -t nat -v -L PREROUTING -n --line-number



   Nota

   Nota: Se você tiver mais de um SQL MI ou outras fontes de dados, precisará definir várias regras de balanceador de carga e registros de tabela IP com portas diferentes. Caso contrário, haverá algum conflito. Por exemplo,


   	Porta na regra do balanceador de carga	Porta de back-end na regra de balanceamento de carga	Comando executado na VM do servidor back-end
   SQL MI 1	1433	1433	sudo ./ip_fwd.sh -i eth0 -f 1433 -a <FQDN/IP> -b 1433
   SQL MI 2	1434	1434	sudo ./ip_fwd.sh -i eth0 -f 1434 -a <FQDN/IP> -b 1433

   Nota

   Execute o script novamente sempre que reiniciar as VMs atrás do balanceador de carga.

Criar um ponto de extremidade privado para o serviço de link privado

1. Selecione Todos os serviços no menu à esquerda, selecione Todos os recursos e, em seguida, selecione o seu data factory na lista de recursos.

2. Selecione Criar e Monitorizar para iniciar a IU do Data Factory num separador à parte.

3. Vá para a guia Gerenciar e, em seguida, vá para a seção Pontos de extremidade privados gerenciados.

4. Selecione + Novo em Pontos de extremidade privados gerenciados.

5. Selecione o bloco Serviço de Link Privado na lista e selecione Continuar.

6. Digite o nome do ponto de extremidade privado e selecione myPrivateLinkService na lista de serviços de link privado.

7. Adicione o FQDN da sua Instância Gerenciada SQL de destino.



8. Crie um ponto de extremidade privado.

Criar um serviço associado e testar a ligação

1. Vá para a guia Gerenciar e, em seguida, vá para a seção Pontos de extremidade privados gerenciados.

2. Selecione + Novo em Serviço vinculado.

3. Selecione o bloco Instância Gerenciada do Banco de Dados SQL do Azure na lista e selecione Continuar.



4. Habilite a Criação Interativa.



5. Insira o Host da sua Instância Gerenciada SQL, nome de usuário e senha.

   Nota

   Introduza manualmente o anfitrião do SQL Managed Instance. Caso contrário, não é um nome de domínio completamente qualificado na lista de seleção.

6. Em seguida, clique em Testar conexão.



Conteúdos relacionados

Avance para o tutorial a seguir para aprender sobre como acessar o SQL Server local a partir da VNET gerenciada do Data Factory usando o ponto de extremidade privado:

Acesso ao SQL Server local a partir da VNET gerenciada pelo Data Factory
