Visualização do mapa

  • Artigo

As visualizações de mapa das Pastas de Trabalho do Azure ajudam a identificar problemas em regiões específicas e a mostrar exibições agregadas de alto nível dos dados de monitoramento. Os mapas agregam todos os dados mapeados para cada local ou país/região.

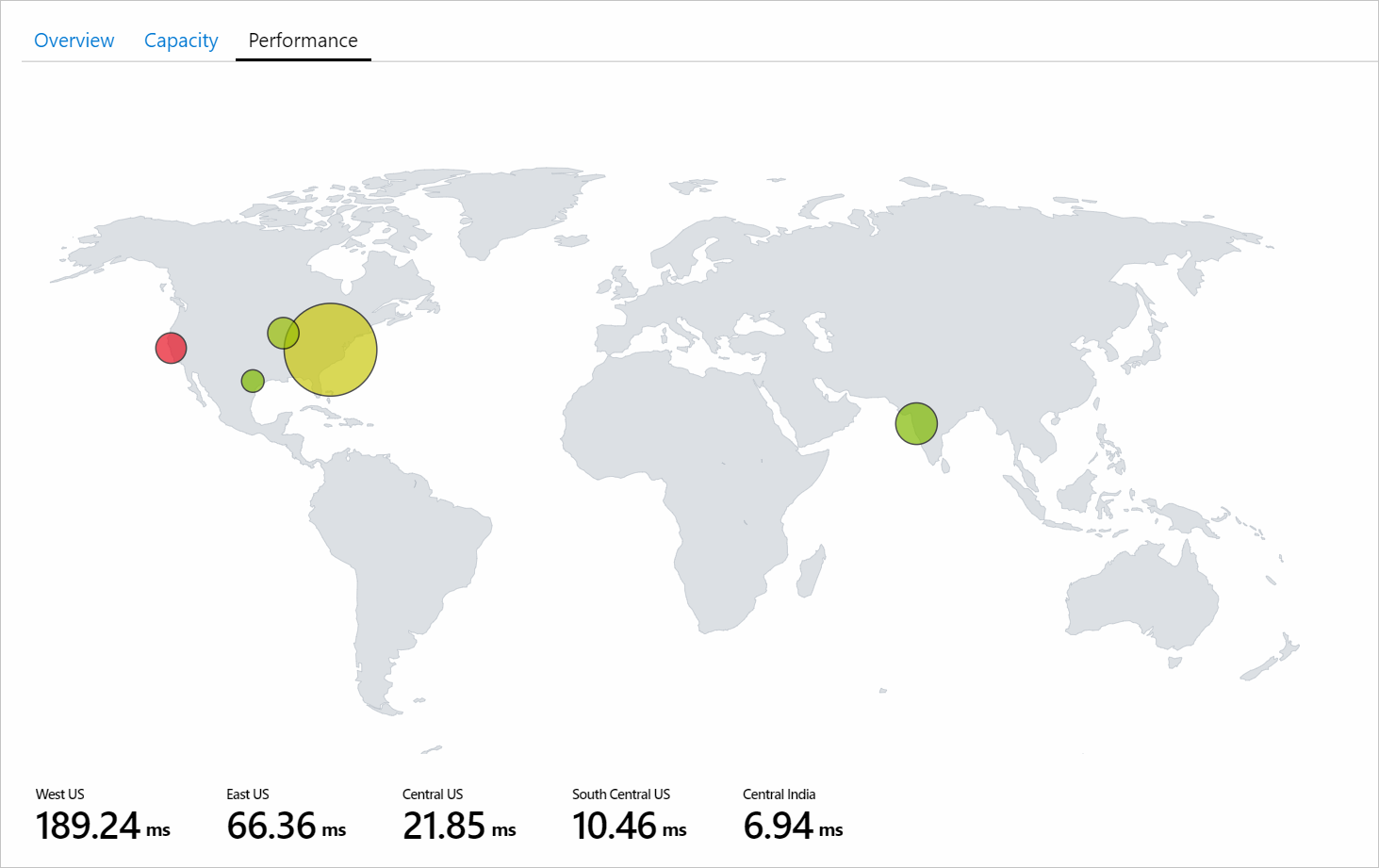

A captura de tela a seguir mostra o total de transações e a latência de ponta a ponta para diferentes contas de armazenamento. Aqui, o tamanho é determinado pelo número total de transações. As métricas de cores abaixo do mapa mostram a latência de ponta a ponta.

À primeira vista, o número de transações na região Oeste dos EUA é pequeno em comparação com a região Leste dos EUA . Mas a latência de ponta a ponta para a região oeste dos EUA é maior do que a região leste dos EUA . Esta informação fornece uma visão inicial de que algo está errado para o Oeste dos EUA.

Captura de ecrã que mostra um mapa de localização do Azure.

Adicionar um mapa

Um mapa pode ser visualizado se os dados ou métricas subjacentes tiverem:

  • Informações de latitude/longitude.
  • Informações de recursos do Azure.
  • Informações de localização do Azure.
  • País/região, nome ou código de país/região.

Usar um local do Azure

  1. Mude a pasta de trabalho para o modo de edição selecionando Editar.

  2. Selecione Adicionar>consulta.

  3. Altere a fonte de dados para o Azure Resource Graph. Em seguida, selecione qualquer assinatura que tenha uma conta de armazenamento.

  4. Insira a seguinte consulta para sua análise e selecione Executar consulta.

    where  type =~ 'microsoft.storage/storageaccounts'
| summarize count() by location

  5. Defina Tamanho como Large.

  6. Defina Visualização como Map.

  7. Todas as configurações serão preenchidas automaticamente. Para configurações personalizadas, selecione Configurações do mapa para abrir o painel de configurações.

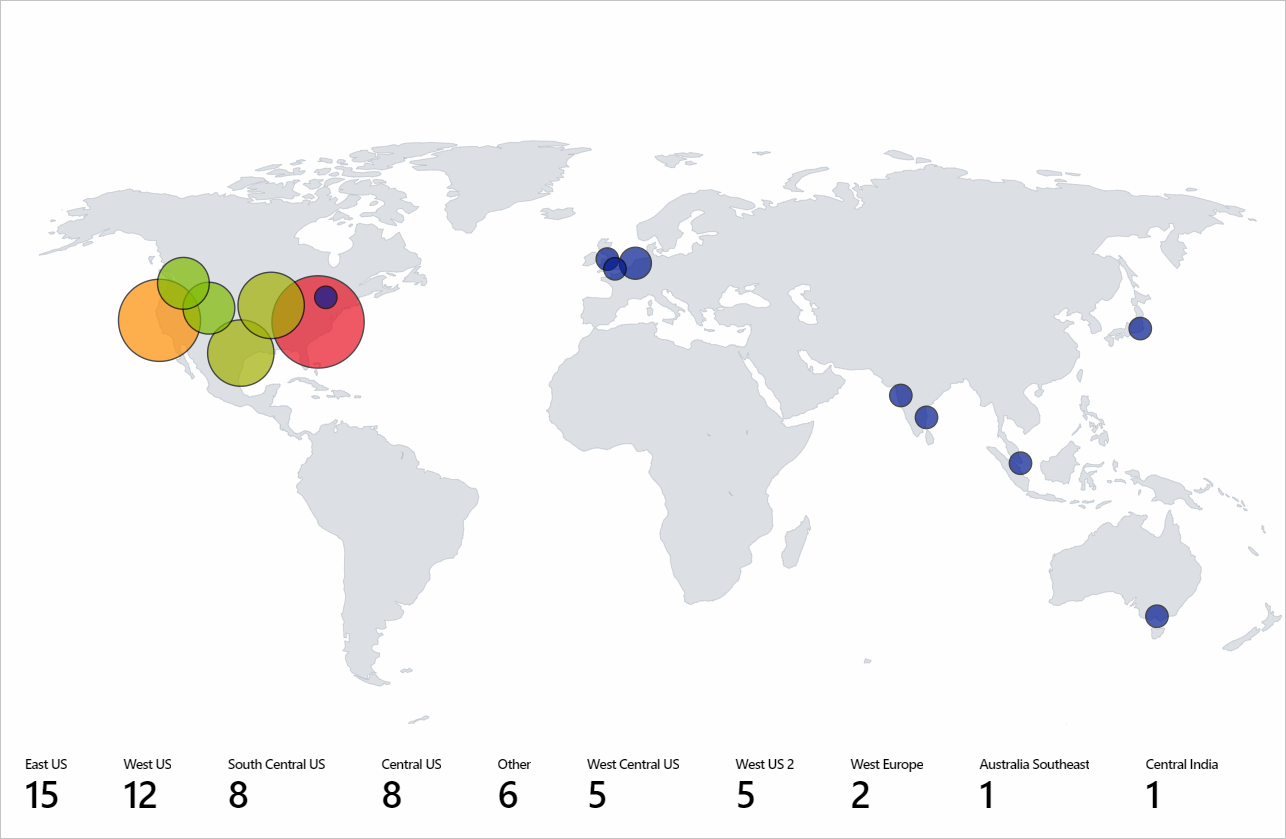

  8. A captura de tela a seguir da visualização de mapa mostra contas de armazenamento para cada região do Azure para a assinatura selecionada.

Captura de ecrã que mostra um mapa de localização do Azure com a consulta anterior.

Usar um recurso do Azure

  1. Mude a pasta de trabalho para o modo de edição selecionando Editar.
  2. Selecione Adicionar>métrica.
  3. Use uma assinatura que tenha contas de armazenamento.
  4. Altere o tipo de recurso para storage account. Em Recurso, selecione várias contas de armazenamento.
  5. Selecione Adicionar métrica e adicione uma métrica de transação:
    1. Espaço de nomes: Account
    2. Métrica: Transactions
    3. Agregação: Sum
    Captura de tela que mostra uma métrica de transação.
  6. Selecione Adicionar métrica e adicione a métrica de latência E2E de sucesso.
    1. Espaço de nomes: Account
    2. Métrica: Success E2E Latency
    3. Agregação: Average
    Captura de tela que mostra uma métrica de latência de ponta a ponta bem-sucedida.
  7. Defina Tamanho como Large.
  8. Defina Visualização como Map.
  9. Em Configurações do Mapa, defina:
    1. Informações de localização usando: Azure Resource
    2. Campo de recurso do Azure: Name
    3. Tamanho por: microsoft.storage/storageaccounts-Transaction-Transactions
    4. Agregação por localização: Sum of values
    5. Tipo de coloração: Heatmap
    6. Cor por: microsoft.storage/storageaccounts-Transaction-SuccessE2ELatency
    7. Agregação para cor: Sum of values
    8. Paleta de cores: Green to Red
    9. Valor mínimo: 0
    10. Valor métrico: microsoft.storage/storageaccounts-Transaction-SuccessE2ELatency
    11. Agregar outras métricas: Sum of values
    12. Marque a caixa de seleção Formatação personalizada.
    13. Unidade: Milliseconds
    14. Estilo: Decimal
    15. Dígitos fracionários máximos: 2

Utilizar país/região

  1. Mude a pasta de trabalho para o modo de edição selecionando Editar.

  2. Selecione Adicionar>consulta.

  3. Altere a fonte de dados para Log.

  4. Selecione Tipo de recurso como Application Insights. Em seguida, selecione qualquer recurso do Application Insights que tenha pageViews dados.

  5. Use o editor de consultas para inserir o KQL para sua análise e selecione Executar consulta.

    pageViews
| project duration, itemCount, client_CountryOrRegion
| limit 20

  6. Defina Tamanho como Large.

  7. Defina Visualização como Map.

  8. Todas as configurações serão preenchidas automaticamente. Para configurações personalizadas, selecione Configurações do mapa.

Usar latitude/localização

  1. Mude a pasta de trabalho para o modo de edição selecionando Editar.
  2. Selecione Adicionar>consulta.
  3. Altere a fonte de dados para JSON.
  4. Insira os dados JSON no editor de consultas e selecione Executar consulta.
  5. Defina os valores de Tamanho como Large.
  6. Defina Visualização como Map.
  7. Em Configurações do Mapa, em Configurações de Métrica, defina Rótulo de Métrica como displayName. Em seguida, selecione Salvar e Fechar.

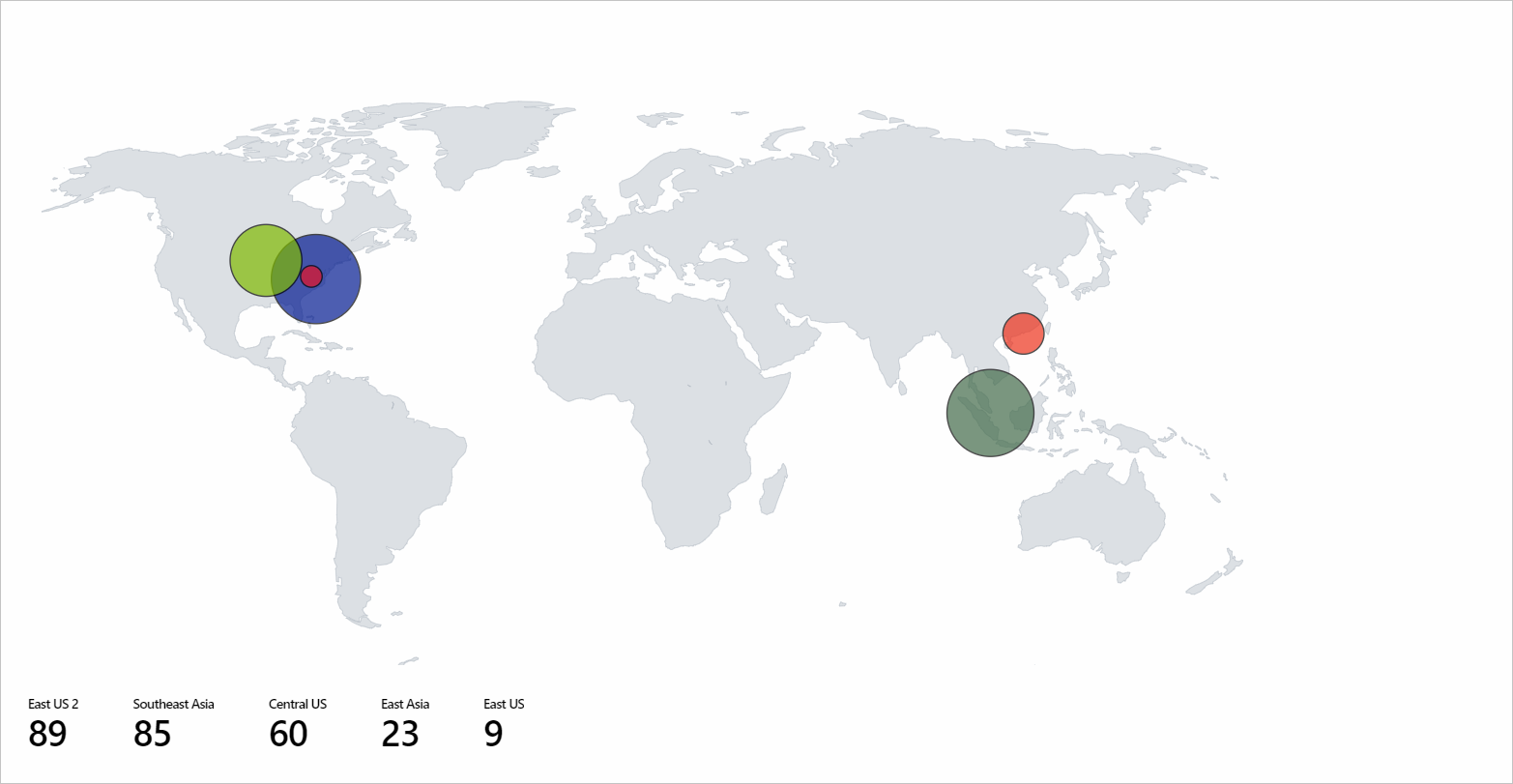

A visualização de mapa a seguir mostra os usuários para cada local de latitude e longitude com o rótulo selecionado para métricas.

Captura de tela que mostra uma visualização de mapa que mostra os usuários para cada local de latitude e longitude com o rótulo selecionado para métricas.

Definições do mapa

As configurações do mapa incluem layout, cor e métricas.

Configurações de layout

Definição Descrição
Location info using Selecione uma maneira de obter a localização dos itens mostrados no mapa.
Latitude/Longitude: Selecione esta opção se houver colunas com informações de latitude e longitude. Cada linha com dados de latitude e longitude será mostrada como um item distinto no mapa.
Localização do Azure: selecione esta opção se houver uma coluna que tenha informações de localização do Azure (eastus, westeurope, centralindia). Especifique essa coluna e ela buscará a latitude e a longitude correspondentes para cada local do Azure. Ele agrupará as mesmas linhas de localização com base na agregação especificada para mostrar os locais no mapa.
Recurso do Azure: selecione esta opção se houver uma coluna que tenha informações de recursos do Azure, como uma conta de Armazenamento do Azure e uma conta do Azure Cosmos DB. Especifique essa coluna e ela buscará a latitude e a longitude correspondentes para cada recurso do Azure. Ele agrupará as mesmas linhas de local (local do Azure) com base na agregação especificada para mostrar os locais no mapa.
País/Região: Selecione esta opção se houver uma coluna com informações de nome/código de país/região (EUA, Estados Unidos, IN, Índia, CN, China). Especifique essa coluna e ela buscará a latitude e longitude correspondentes para cada país/região/código. Ele agrupará linhas com o mesmo Código de País-Região/Nome de País-Região para mostrar os locais no mapa. O Nome do País e o Código do País não serão agrupados como uma única entidade no mapa.
Latitude/Longitude Essas duas opções serão visíveis se o valor do Location Info campo for Latitude/Longitude. Selecione a coluna que tem latitude no Latitude campo e longitude no Longitude campo, respectivamente.
Azure location field Essa opção ficará visível se o valor do campo for o local do Location Info Azure. Selecione a coluna que tem as informações de localização do Azure.
Azure resource field Esta opção ficará visível se o valor do campo for recurso Location Infodo Azure. Selecione a coluna que tem as informações do recurso do Azure.
Country/Region field Esta opção será visível se o valor do Location Info campo for País/Região. Selecione a coluna que contém as informações de país/região.
Size by Esta opção controla o tamanho dos itens mostrados no mapa. O tamanho depende do valor na coluna especificado pelo usuário. Atualmente, o raio do círculo é diretamente proporcional à raiz quadrada do valor da coluna. Se Nenhum estiver selecionado, todos os círculos mostrarão o tamanho da região padrão.
Aggregation for location Este campo especifica como agregar as Size by colunas que têm a mesma Localização do Azure/Recurso do Azure/País-Região.
Minimum region size Este campo especifica o raio mínimo do item mostrado no mapa. Ele é usado quando há uma diferença significativa entre os valores da coluna, o Size by que faz com que itens menores sejam pouco visíveis no mapa.
Maximum region size Este campo especifica o raio máximo do item mostrado no mapa. É usado quando os Size by valores da coluna são extremamente grandes e cobrem uma enorme área do mapa.
Default region size Este campo especifica o raio padrão do item mostrado no mapa. O raio padrão é usado quando a Size by coluna é Nenhum ou o valor é 0.
Minimum value O valor mínimo usado para calcular o tamanho da região. Se não for especificado, o valor mínimo será o menor valor após a agregação.
Maximum value O valor máximo usado para calcular o tamanho da região. Se não for especificado, o valor máximo será o maior valor após a agregação.
Opacity of items on Map Este campo especifica a transparência dos itens mostrados no mapa. Opacidade de 1 significa falta de transparência. Opacidade de 0 significa que os itens não serão visíveis no mapa. Se houver muitos itens no mapa, a opacidade pode ser definida como um valor baixo para que todos os itens sobrepostos sejam visíveis.

Configurações de cor

Tipo de coloração Description
None Todos os nós têm a mesma cor.
Thresholds Neste tipo, as cores das células são definidas por regras de limite, por exemplo, CPU > 90% => Vermelho, 60% > CPU > 90% => Amarelo, CPU < 60% => Verde.
  • Color by: O valor desta coluna será usado pela lógica Thresholds/Heatmap.
  • Aggregation for color: Este campo especifica como agregar as Color by colunas que têm a mesma Localização do Azure/Recurso do Azure/País-Região.
    Heatmap Neste tipo, as células são coloridas com base na paleta de cores e Color by no campo. Este tipo também terá as mesmas Color by e Aggregation for color opções como limites.

    Configurações de métrica

    Definição Descrição
    Metric Label Esta opção será visível se o valor do Location Info campo for Latitude/Longitude. Com esse recurso, você pode escolher o rótulo a ser exibido para as métricas mostradas abaixo do mapa.
    Metric Value Este campo especifica um valor métrico a ser mostrado abaixo do mapa.
    Create 'Others' group after Este campo especifica o limite antes da criação de um grupo "Outros".
    Aggregate 'Others' metrics by Este campo especifica a agregação usada para um grupo "Outros", se for mostrada.
    Custom formatting Use este campo para definir unidades, estilo e opções de formatação para valores numéricos. Essa configuração é a mesma que a formatação personalizada de uma grade.

    Próximos passos

    Saiba como criar visualizações em favo de mel em pastas de trabalho.
