Tutorial: Tráfego direto para pontos de extremidade específicos com base na sub-rede do usuário usando o Gerenciador de Tráfego

  • Artigo

Este artigo descreve como configurar o método de roteamento de tráfego de sub-rede. O método de roteamento de tráfego da Sub-rede permite mapear um conjunto de intervalos de endereços IP para pontos de extremidade específicos. Quando o Gerenciador de Tráfego receber uma solicitação, ele inspecionará o IP de origem dela e retornará um ponto de extremidade associado a ela.

Neste tutorial, o tráfego será roteado para um site interno ou um site de produção usando um roteamento da sub-rede, dependendo do endereço IP da consulta do usuário.

Neste tutorial, você aprenderá como:

  • Crie duas VMs em execução de um site da Web básica no IIS
  • Crie duas VMs para exibir o Gerenciador de Tráfego em ação de teste
  • Configurar nome DNS para as VMs que executam IIS
  • Criar um perfil do Gerenciador de Tráfego para rotear o tráfego com base na sub-rede do usuário
  • Criar pontos de extremidade no perfil do Gerenciador de Tráfego
  • Ver o Gerenciador de Tráfego em ação

Se você não tiver uma assinatura do Azure, crie uma conta gratuita antes de começar.

Pré-requisitos

Para conferir o Gerenciador de Tráfego em ação, este tutorial exige implantar o seguinte:

  • dois sites básicos em execução em diferentes regiões do Azure - Leste dos EUA (serve como site interno) e Europa Ocidental (serve como site de produção).
  • duas VMs de teste para testar o Gerenciador de Tráfego do Microsoft Azure - uma VM no Leste dos EUA e a segunda VM na Europa Ocidental.

As VMs de teste são usadas para ilustrar como o Traffic Manager roteia o tráfego de usuários para o site interno ou para o site de produção com base na sub-rede de onde a consulta do usuário se origina.

Entrar no Azure

Entre no portal do Azure.

Criar sites

Nesta seção, você criará duas instâncias de site que fornecem os dois pontos de extremidade para o perfil do Gerenciador de Tráfego em duas regiões do Azure. Criar dois sites inclui as seguintes etapas:

  1. Criar duas VMs para executar um site básico - uma no Leste dos EUAe o outro na Europa Ocidental.
  2. Instale o servidor IIS em cada VM e atualize a página de site padrão que descreve o nome da VM que um usuário está conectado ao visitar o site.

Criar VMs para a execução de sites

Nesta seção, você criará duas VMs myIISVMEastUS e myIISVMWestEurope nas regiões do Azure Leste dos EUA e Oeste da Europa.

  1. No canto superior esquerdo do portal do Azure, selecione Criar um recurso>Computação>Datacenter do Windows Server 2019.

  2. Em Criar uma máquina virtual, insira ou selecione os seguintes valores na guia Configurações básicas:

    • Assinatura>Grupo de Recursos: Selecione Criar novo e, em seguida, digite myResourceGroupTM1.
    • Detalhes da Instância>Nome da máquina virtual: Digite myIISVMEastUS.
    • Detalhes da instância>Região: selecione Leste dos EUA.
    • Conta de administrador>Nome de usuário: insira um nome de usuário de sua escolha.
    • Conta de administrador>Senha: insira uma senha de sua escolha. A senha deve ter no mínimo 12 caracteres e atender a requisitos de complexidade definidos.
    • Regras de Porta de Entrada>Portas de entrada públicas: Selecione Permitir portas selecionadas.
    • Regras de Portas de Entrada>Selecionar portas de entradavirtual-machines/windows/faq.yml: selecione RDP e HTTP na caixa suspensa.

  3. Selecione a guia Gerenciamento ou selecione Avançar: Discos, em seguida, Avançar: Rede e, em seguida, Avançar: Gerenciamento. Em Monitoramento, defina Diagnóstico de inicialização como Desativado.

  4. Selecione Examinar + criar.

  5. Examine as configurações e selecione Criar.

  6. Siga as etapas para criar uma segunda VM chamada myIISVMWestEurope, com o nome de Grupo de recursosmyResourceGroupTM2, a localizaçãoOeste da Europa e todas as outras configurações iguais a myIISVMEastUS.

  7. As VMs podem levar alguns minutos para serem criadas. Não prossiga com as etapas restantes até que as duas VMs sejam criadas.

Instalar o IIS e personalizar a página da Web padrão

Nesta seção, você instalará o servidor IIS nas duas VMs, myIISVMEastUS e myIISVMWestEurope, e, em seguida, atualizará a página da Web padrão. A página do site personalizado mostrará o nome da VM à qual você está se conectando ao visitar o site de um navegador da Web.

  1. Selecione Todos os Recursos no menu esquerdo e myIISVMEastUS na lista de recursos. Essa opção está localizada no grupo de recursos myResourceGroupTM1.

  2. Na página Visão Geral, clique em Conectar. Depois em Conectar-se à máquina virtual, clique em Baixar arquivo RDP.

  3. Abra o arquivo rdp baixado. Se solicitado, selecione Conectar. Insira o nome de usuário e senha que você especificou ao criar a VM. Talvez seja necessário selecionar Mais escolhas e, em seguida, Usar uma conta diferente para especificar as credenciais inseridas durante a criação da VM.

  4. Selecione OK.

  5. Você pode receber um aviso do certificado durante o processo de logon. Caso receba o aviso, clique em Sim ou Continuar para prosseguir com a conexão.

  6. Na área de trabalho do servidor, navegue até Ferramentas Administrativas do Windows>Gerenciador do Servidor.

  7. Inicie o Windows PowerShell na VM myIISVMEastUS e use os seguintes comandos para instalar o servidor IIS e atualizar o arquivo htm padrão.

    # Install IIS
Install-WindowsFeature -name Web-Server -IncludeManagementTools

# Remove default htm file
remove-item C:\inetpub\wwwroot\iisstart.htm

#Add custom htm file
Add-Content -Path "C:\inetpub\wwwroot\iisstart.htm" -Value $("Hello World from my " + $env:computername)

  8. Feche a conexão RDP com a VM myIISVMEastUS.

  9. Repita as etapas 1 a 6 criando uma conexão RDP com a VM myIISVMWestEurope no grupo de recursos myResourceGroupTM2 para instalar o IIS e personalizar sua página da Web padrão.

  10. Inicie o Windows PowerShell na VM myIISVMWestEurope e use os comandos a seguir para instalar o servidor IIS e atualizar o arquivo padrão htm.

    # Install IIS
Install-WindowsFeature -name Web-Server -IncludeManagementTools

# Remove default htm file
remove-item C:\inetpub\wwwroot\iisstart.htm

#Add custom htm file
Add-Content -Path "C:\inetpub\wwwroot\iisstart.htm" -Value $("Hello World from my " + $env:computername)

Configurar nome DNS para as VMs que executam IIS

O Gerenciador de Tráfego roteia o tráfego de usuário com base no nome DNS dos pontos de extremidade de serviço. Nesta seção, você configurará os nomes DNS dos servidores IIS: myIISVMEastUS e myIISVMWestEurope.

  1. Selecione Todos os Recursos no menu esquerdo e myIISVMEastUS na lista de recursos. Essa opção está localizada no grupo de recursos myResourceGroupTM1.
  2. Na página Visão Geral, em Nome DNS, selecione Configurar.
  3. Na página Configuração, em rótulo de nome DNS, adicione um nome exclusivo e, em seguida, selecione Salvar.
  4. Repita as etapas 1 a 3 para a VM denominada myIISVMWestEurope que está localizada no grupo de recursos myResourceGroupTM2.

Criar VMs de teste

Nesta seção, você criará uma VM (myVMEastUS e myVMWestEurope) em cada região do Azure (Leste dos EUA e Oeste da Europa). Você usará essas VMs para testar como o Gerenciador de Tráfego roteia o tráfego de usuário com base na sub-rede da consulta do usuário.

  1. No canto superior esquerdo do portal do Azure, selecione Criar um recurso>Computação>Datacenter do Windows Server 2019.

  2. Em Criar uma máquina virtual, insira ou selecione os seguintes valores na guia Configurações básicas:

    • Assinatura>Grupo de Recursos: Selecione myResourceGroupTM1.
    • Detalhes da Instância>Nome da máquina virtual: Digite myVMEastUS.
    • Detalhes da instância>Região: selecione Leste dos EUA.
    • Conta de administrador>Nome de usuário: insira um nome de usuário de sua escolha.
    • Conta de administrador>Senha: insira uma senha de sua escolha. A senha deve ter no mínimo 12 caracteres e atender a requisitos de complexidade definidos.
    • Regras de Porta de Entrada>Portas de entrada públicas: Selecione Permitir portas selecionadas.
    • Regras de Portas de Entrada>Selecionar portas de entrada: selecione RDP na caixa suspensa.

  3. Selecione a guia Gerenciamento ou selecione Avançar: Discos, em seguida, Avançar: Rede e, em seguida, Avançar: Gerenciamento. Em Monitoramento, defina Diagnóstico de inicialização como Desativado.

  4. Selecione Examinar + criar.

  5. Examine as configurações e selecione Criar.

  6. Execute as etapas para criar uma segunda VM chamada myVMWestEurope, com o nome de Grupo de recursosmyResourceGroupTM2, a localizaçãoOeste da Europa e todas as outras configurações iguais a myVMEastUS.

  7. As VMs podem levar alguns minutos para serem criadas. Não continue com as etapas restantes até que ambas as VMs sejam criadas.

Criar um perfil do Gerenciador de Tráfego

Crie um perfil de Gerenciador de Tráfego que permite que você retorne pontos de extremidade específicos com base no IP de origem da solicitação.

  1. No canto superior esquerdo da tela, clique em Criar um recurso. Pesquise o perfil do Gerenciador de Tráfego e selecione Criar.

  2. Na opção Criar perfil do Gerenciador de Tráfego, insira ou selecione as informações abaixo. Aceite os padrões para as configurações restantes, depois clique em Criar.

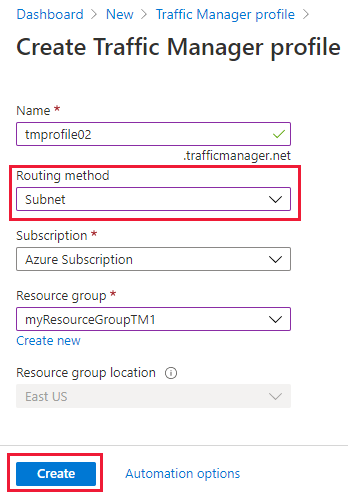

    Criar um perfil do Gerenciador de Tráfego

    Configuração Valor
    Nome Esse nome deve ser exclusivo na zona trafficmanager.net e resulta no nome DNS, trafficmanager.net, que é usado para acessar o seu perfil do Gerenciador de Tráfego.
    Método de roteamento Selecione o método de roteamento Sub-rede.
    Subscription Selecione sua assinatura.
    Resource group Selecione Existing e insira myResourceGroupTM1.

Adicionar pontos de extremidade do Gerenciador de Tráfego

Adicione as duas VMs executando os servidores IIS: myIISVMEastUS e myIISVMWestEurope, para rotear o tráfego de usuário com base na sub-rede da consulta do usuário.

  1. Na barra de pesquisa do portal, pesquise o nome do Perfil do Gerenciador de Tráfego que você criou na seção anterior e selecione o perfil do gerenciador de tráfego nos resultados que são exibidos.

  2. Em Perfil do Gerenciador de Tráfego, na seção Configurações, selecione Pontos de Extremidade e Adicionar.

  3. Insira ou selecione as informações abaixo. Aceite os padrões para as configurações restantes, depois clique em OK:

    Configuração Valor
    Type Ponto de extremidade do Azure
    Nome myInternalWebSiteEndpoint
    Tipo de recurso de destino Endereço IP público
    Recurso de destino Escolha um endereço IP Público para mostrar a lista de recursos com endereços IP públicos na mesma assinatura. Em Recursos, selecione o endereço IP público denominado myIISVMEastUS-ip. Isso é o endereço IP público do servidor IIS VM no Leste dos EUA.
    Configurações de roteamento da sub-rede Adicione o endereço IP do resolver de DNS recursivo usado pela VM de teste myVMEastUS. Toda consulta de usuário originada dessa VM será direcionada para o myInternalWebSiteEndpoint.

  4. Repita as etapas 2 e 3 para adicionar outro ponto de extremidade chamado myProdWebsiteEndpoint ao endereço IP público myIISVMWestEurope-ip que está associado à VM do servidor IIS denominado myIISVMWestEurope. Para Configurações de roteamento da sub-rede, adicione o endereço IP do resolver de DNS recursivo usado pela VM de teste myVMWestEurope. Toda consulta de usuário dessa VM de teste por meio do respectivo resolver de DNS será encaminhada para o ponto de extremidade myProdWebsiteEndpoint.

  5. Quando a adição de ambos os pontos de extremidade estiver concluída, eles serão exibidos no Perfil do Gerenciador de Tráfego, juntamente com seu status de monitoramento como Online.

Testar perfil de Gerenciador de Tráfego

Nesta seção, você testa como o Gerenciador de Tráfego encaminha o tráfego de usuário de uma determinada sub-rede para um ponto de extremidade específico. Para exibir o Gerenciador de Tráfego em ação, conclua as seguintes etapas:

  1. Determine o nome DNS do seu perfil do Gerenciador de Tráfego.
  2. Visualizar o Gerenciador de Tráfego em ação conforme a seguir:
    • Na VM de teste (myVMEastUS) que está localizada na região do Leste dos EUA, em um navegador da web, navegue até o nome DNS do seu perfil do Gerenciador de Tráfego.
    • Na VM de teste (myVMWestEurope) que está localizada na região do Europa Ocidental, em um navegador da Web, navegue até o nome DNS do seu perfil do Gerenciador de Tráfego.

Determinar o nome DNS do Perfil do Gerenciador de Tráfego

Neste tutorial, para manter a simplicidade, você usará o nome DNS do perfil do Gerenciador de Tráfego do Microsoft Azure para visitar os sites da Web.

Você pode determinar o nome DNS do seu perfil do Gerenciador de Tráfego conforme a seguir:

  1. Na barra de pesquisa do portal, procure o nome do Perfil do Gerenciador de Tráfego criado na seção anterior. Nos resultados que serão exibidos, selecione o perfil do Gerenciador de Tráfego.
  2. Selecione Visão geral.
  3. O Perfil do Gerenciador de Tráfego exibe o nome DNS do perfil do Gerenciador de Tráfego criado recentemente. Nas implantações de produção, você configura um nome de domínio intuitivo para apontar para o nome de domínio do Gerenciador de Tráfego, usando um registro DNS CNAME.

Ver o Gerenciador de Tráfego em ação

Nesta seção, você pode ver que o Gerenciador de Tráfego é a ação.

  1. Selecione Todos os Recursos no menu esquerdo e myVMEastUS na lista de recursos. Essa opção está localizada no grupo de recursos myResourceGroupTM1.

  2. Na página Visão Geral, clique em Conectar. Depois em Conectar-se à máquina virtual, clique em Baixar arquivo RDP.

  3. Abra o arquivo rdp baixado. Se solicitado, selecione Conectar. Insira o nome de usuário e senha que você especificou ao criar a VM. Talvez seja necessário selecionar Mais escolhas e, em seguida, Usar uma conta diferente para especificar as credenciais inseridas durante a criação da VM.

  4. Selecione OK.

  5. Você pode receber um aviso do certificado durante o processo de logon. Caso receba o aviso, clique em Sim ou Continuar para prosseguir com a conexão.

  6. Em um navegador da Web na VM myVMEastUS, digite o nome do DNS do seu perfil do Gerenciador de Tráfego para visualizar seu site. Como o endereço IP da VM myVMEastUS está associado ao ponto de extremidade myInternalWebsiteEndpoint, o navegador da Web inicia o servidor do site de teste myIISVMEastUS.

  7. Em seguida, conecte-se à VM myVMWestEurope localizada na Europa Ocidental usando as etapas 1 a 5 e navegue para o nome de domínio de perfil do Gerenciador de Tráfego do Microsoft Azure dessa VM. Como o endereço IP da VM myVMWestEurope está associado ao ponto de extremidade myProductionWebsiteEndpoint, o navegador da Web inicia o servidor do site de teste myIISVMWestEurope.

Limpar os recursos

Quando não for mais necessário, exclua os grupos de recursos (ResourceGroupTM1 e ResourceGroupTM2). Para fazer isso, selecione o grupo de recursos (ResourceGroupTM1 ou ResourceGroupTM2) e, em seguida, selecione Excluir.

Próximas etapas

Para saber mais sobre o método de roteamento de sub-rede, confira:

Método de roteamento de tráfego de sub-rede
