Configurar um laboratório para ensinar uma classe de rede com o GNS3 no Azure Lab Services

  • Artigo

Importante

O Azure Lab Services será desativado em 28 de junho de 2027. Para obter mais informações, confira o Guia de desativação.

Este artigo mostra como configurar uma classe para emular, configurar, testar e solucionar problemas de redes com o software GNS3 no Azure Lab Services.

Este artigo tem duas seções. A primeira seção aborda como criar o laboratório. A segunda seção aborda como configurar a máquina virtual modelo com a virtualização aninhada habilitada e com o GNS3 instalado e configurado.

Pré-requisitos

  • Para configurar este laboratório, você precisa de acesso a uma assinatura do Azure. Discuta com o administrador da sua organização para ver se você pode obter acesso a uma assinatura do Azure existente. Se você não tiver uma assinatura do Azure, crie uma conta gratuita antes de começar.

  • Depois de ter uma assinatura do Azure, você poderá criar um plano de laboratório no Azure Lab Services. Para obter mais informações sobre como criar um novo plano de laboratório, consulte Início Rápido: Configurar recursos para criar laboratórios. Você também pode usar um plano de laboratório existente.

Configurar seu laboratório

Para saber como criar um laboratório, confira Tutorial: configurar um laboratório. Use as seguintes configurações ao criar o laboratório.

Configurações do laboratório Valor
Tamanho da VM (máquina virtual) Meio (Virtualização aninhada)
Imagem da VM Windows 10 Pro, versão 1909

Observação

Este artigo referencia os recursos disponíveis nos planos de laboratório, que substituíram as contas de laboratório.

Configurar sua máquina virtual modelo

Depois de criar um laboratório, crie uma VM modelo baseada no tamanho e na imagem da máquina virtual que você escolher. Configure a VM modelo com tudo o que você deseja fornecer aos seus alunos nessa aula. Para obter mais informações, consulte Criar e gerenciar um modelo no Azure Lab Services.

Para configurar a VM modelo, conclua as seguintes tarefas:

  1. Preparar o modelo de máquina virtual para virtualização aninhada.
  2. Instale o GNS3.
  3. Crie uma VM GNS3 aninhada no Hyper-V.
  4. Configure o GNS3 para usar a VM do Windows Hyper-V.
  5. Adicionar os dispositivos apropriados.
  6. Publique o modelo.

Preparar modelo de máquina para virtualização aninhada

Para preparar a máquina virtual modelo para virtualização aninhada, siga as etapas detalhadas em Habilitar Virtualização Aninhada.

Se você criar uma VM modelo de laboratório com uma conta sem privilégios de administrador, adicione essa conta ao grupo de administradores do Hyper-V. Para obter mais informações sobre como usar a virtualização aninhada com essa conta, consulte essas melhores práticas.

Instalar o GNS3

  1. Conecte-se à VM modelo usando uma Área de Trabalho Remota.

  2. Para instalar o GNS3 no Windows, siga as instruções detalhadas no site do GNS3.

    1. Selecione a VM GNS3 na página Escolher Componentes:

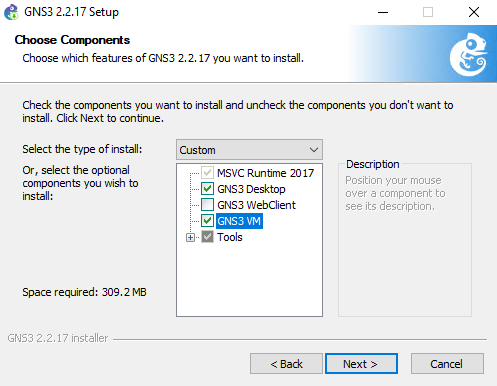

      Captura de tela que mostra a página Escolher Componentes no assistente de instalação do GNS3, com a opção de VM GNS3 selecionada.

    2. Na página da VM GNS3, selecione a opção Hyper-V:

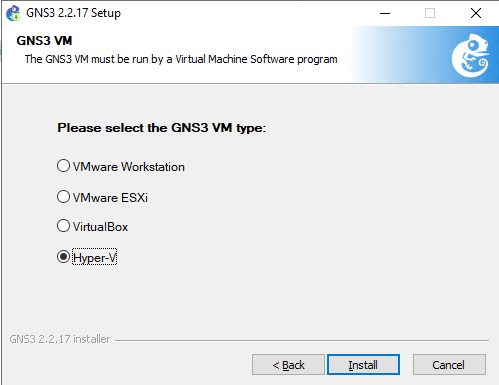

      Captura de tela que mostra a página da VM GNS3 no assistente de instalação do GNS3 com a opção Hyper-V selecionada.

      Quando você seleciona a opção Hyper-V, o instalador baixa o script do PowerShell e os arquivos VHD para criar a VM GNS3 no gerenciador do Hyper-V.

  3. Continue a instalação com os valores padrão.

Importante

Após a conclusão da instalação, não inicie o GNS3.

Criar a VM GNS3

Quando a instalação for concluída, você verá um arquivo zip GNS3.VM.Hyper-V.2.2.x.zip na mesma pasta que o arquivo de instalação. O arquivo zip contém os discos virtuais e o script do PowerShell para criar a máquina virtual Hyper-V.

Para criar a VM GNS 3:

  1. Conecte-se à VM modelo usando uma Área de Trabalho Remota.

  2. Extraia todos os arquivos no arquivo GNS3.VM.Hyper-V.2.2.x.zip. Se a VM modelo tiver uma conta não administradora para usuários de laboratório, extraia os arquivos em um local acessível para essa conta.

  3. Selecione com o botão direito do mouse o script do PowerShell create-vm.ps1 e, em seguida, selecione Executar com o PowerShell.

  4. Quando a solicitação Execution Policy Change for exibida, insira Y para executar o script.

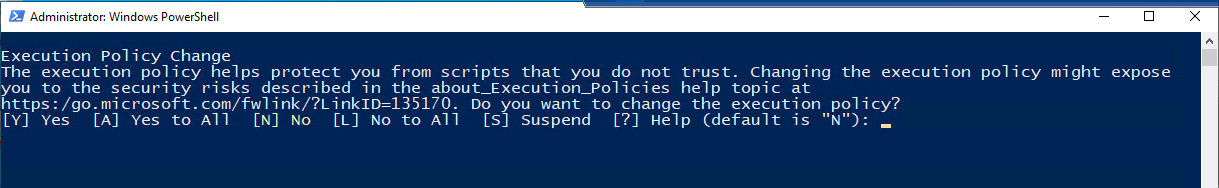

    Captura de tela que mostra a linha de comando do PowerShell solicitando uma alteração da Política de Execução.

  5. Após a conclusão do script, confirme se a máquina virtual VM GNS3 está disponível no Gerenciador do Hyper-V.

Configurar o GNS3 para usar a VM do Hyper-V

Depois de instalar o GNS3 e adicionar a VM GNS3, configure o GNS 3 para usar a máquina virtual Hyper-V.

  1. Conecte-se à VM modelo usando uma Área de Trabalho Remota.

  2. Inicie o GNS3. O assistente de Instalação do GNS3 é aberto.

  3. Selecione a opção Executar dispositivos em uma máquina virtual e selecione Avançar.

  4. Use os valores padrão nas páginas a seguir.

  5. Quando você recebe o erro A ferramenta VMrun VMware não pode ser encontrada, selecione Ok e, em seguida, saia do assistente clicando em Cancelar.

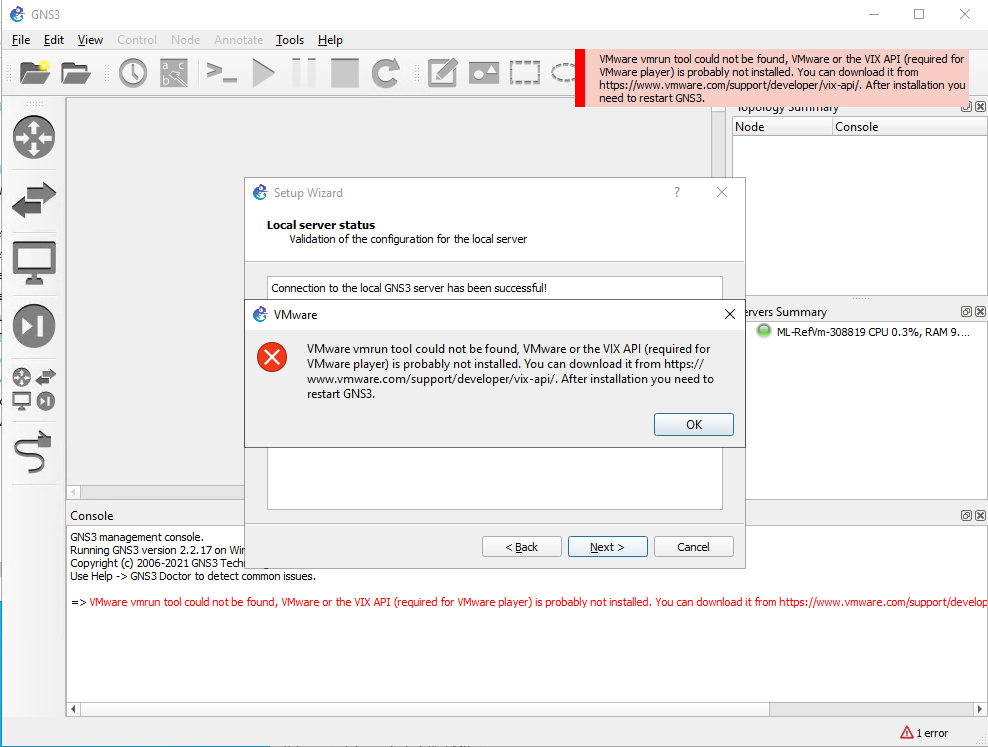

    Captura de tela que mostra uma mensagem de erro do VMware no assistente de Instalação do GNS3.

  6. Para concluir a conexão com a VM do Hyper-V, selecione Editar>Preferências>GNS3 VM.

  7. Selecione Habilitar a VM GNS3. Em seguida, em Mecanismo de virtualização, selecione a opção Hyper-V.

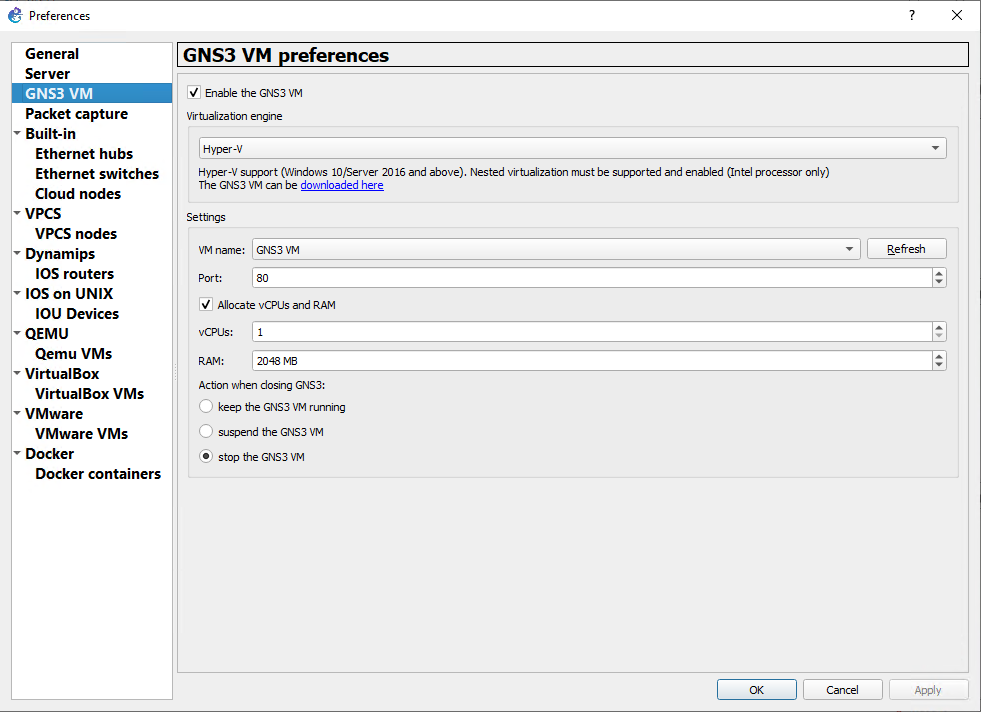

    Captura de tela que mostra a página de preferências da VM GNS3, mostrando a opção VM GNS3 habilitada e o Hyper-V selecionado.

  8. Selecione OK.

Adicionar os dispositivos apropriados

Em seguida, você pode adicionar dispositivos para a classe. Para instalar dispositivos do marketplace do GNS3, siga as etapas detalhadas na documentação do GNS3.

Se a VM modelo tiver uma conta não administradora para usuários de laboratório, instale os dispositivos em um local acessível à conta. Opcionalmente, você pode definir as preferências para que o administrador e o usuário não administrador procurem dispositivos e projetos em um local acessível por ambos os usuários.

Preparar para publicar modelo

Depois de configurar a máquina virtual modelo, verifique os seguintes pontos-chave antes de publicar o modelo:

  • Verifique se a VM GNS3 está desligada ou desativada. A publicação enquanto a VM ainda está em execução corrompe a máquina virtual.
  • Pare o GNS3. A publicação enquanto o GNS3 está em execução pode levar a efeitos colaterais não intencionais.
  • Limpe todos os arquivos de instalação ou outros arquivos desnecessários da VM modelo.

Importante

A publicação enquanto a VM ainda está em execução corrompe a máquina virtual modelo e cria máquinas virtuais de laboratório inutilizáveis.
