Usar a IU da Web local para gerenciar a conectividade sem fio do Azure Stack Edge Mini R

Este artigo descreve como gerenciar a conectividade de rede sem fio no dispositivo Azure Stack Edge Mini R. Você pode usar a IU da Web local do dispositivo Azure Stack Edge Mini R para adicionar, conectar e excluir perfis de Wi-Fi.

Sobre o Wi-Fi

Observação

No Azure Stack Edge 2309 e posterior, a funcionalidade Wi-Fi para o Azure Stack Edge Mini R foi preterida. O Wi-Fi não tem mais suporte no dispositivo Azure Stack Edge Mini R.

O dispositivo Azure Stack Edge Mini R pode operar conectado à rede por fios ou por meio de uma rede sem fio. Ele tem uma porta de Wi-Fi que deve ser habilitada para permitir que ele se conecte a uma rede sem fio.

O dispositivo tem cinco portas: a PORTA 1 até a PORTA 4 e uma quinta porta de Wi-Fi. Este é um diagrama do plano de fundo de um dispositivo Mini R conectado a uma rede sem fio.

Cabling for Wi-Fi

Adicionar e conectar-se ao perfil de Wi-Fi

Siga as etapas abaixo na IU local do dispositivo para adicionar e conectar-se a um perfil de Wi-Fi.

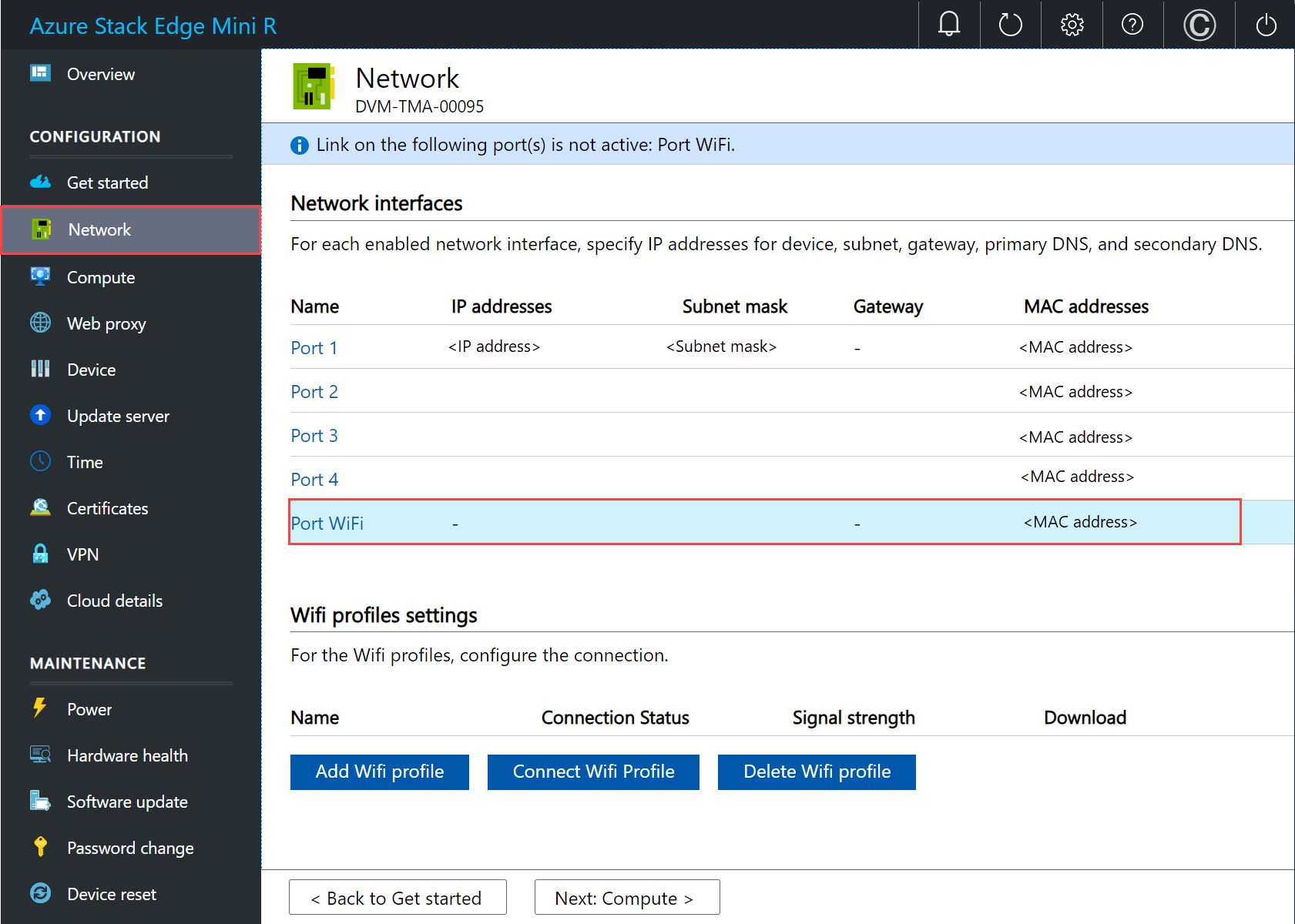

  1. Acesse a página Introdução na IU da Web local do seu dispositivo. No bloco Rede, selecione Configurar.

    No dispositivo físico, há cinco adaptadores de rede. PORT 1 e PORT 2 são interfaces de rede de 1 Gbps. PORTA 3 e PORTA 4 são adaptadores de rede de 10 Gbps. A quinta é a porta Wi-Fi.

    Local web UI

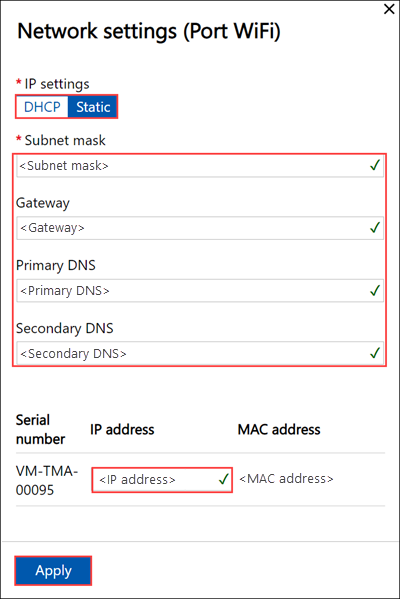

    Selecione a porta Wi-Fi e defina suas configurações.

    Importante

    É altamente recomendável configurar um endereço IP estático para a porta Wi-Fi.

    Local web UI

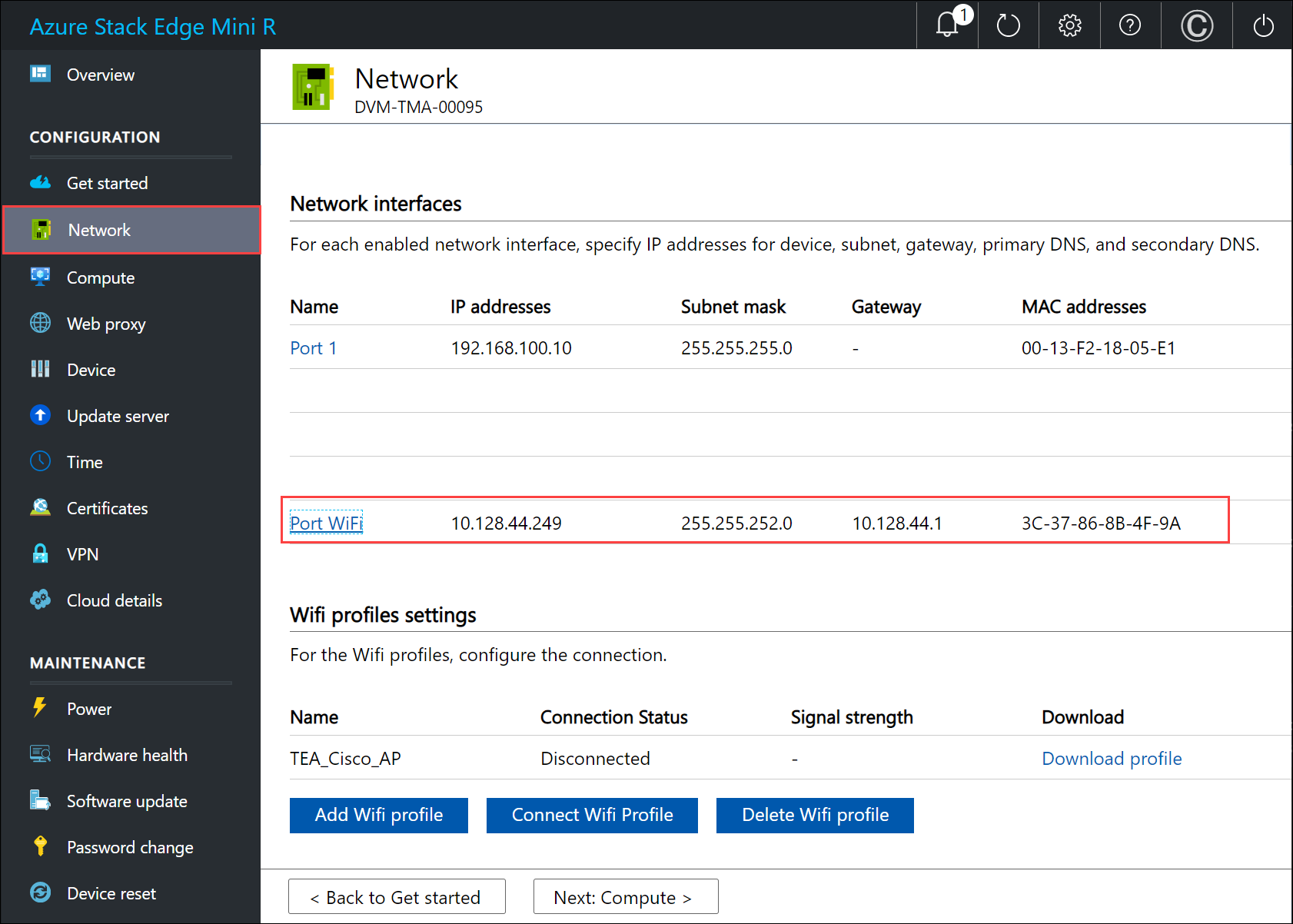

    A página Rede é atualizada após a aplicação das configurações da porta Wi-Fi.

    Local web UI

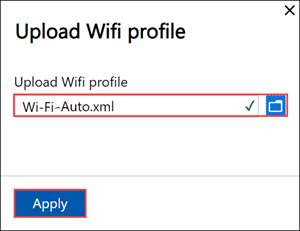

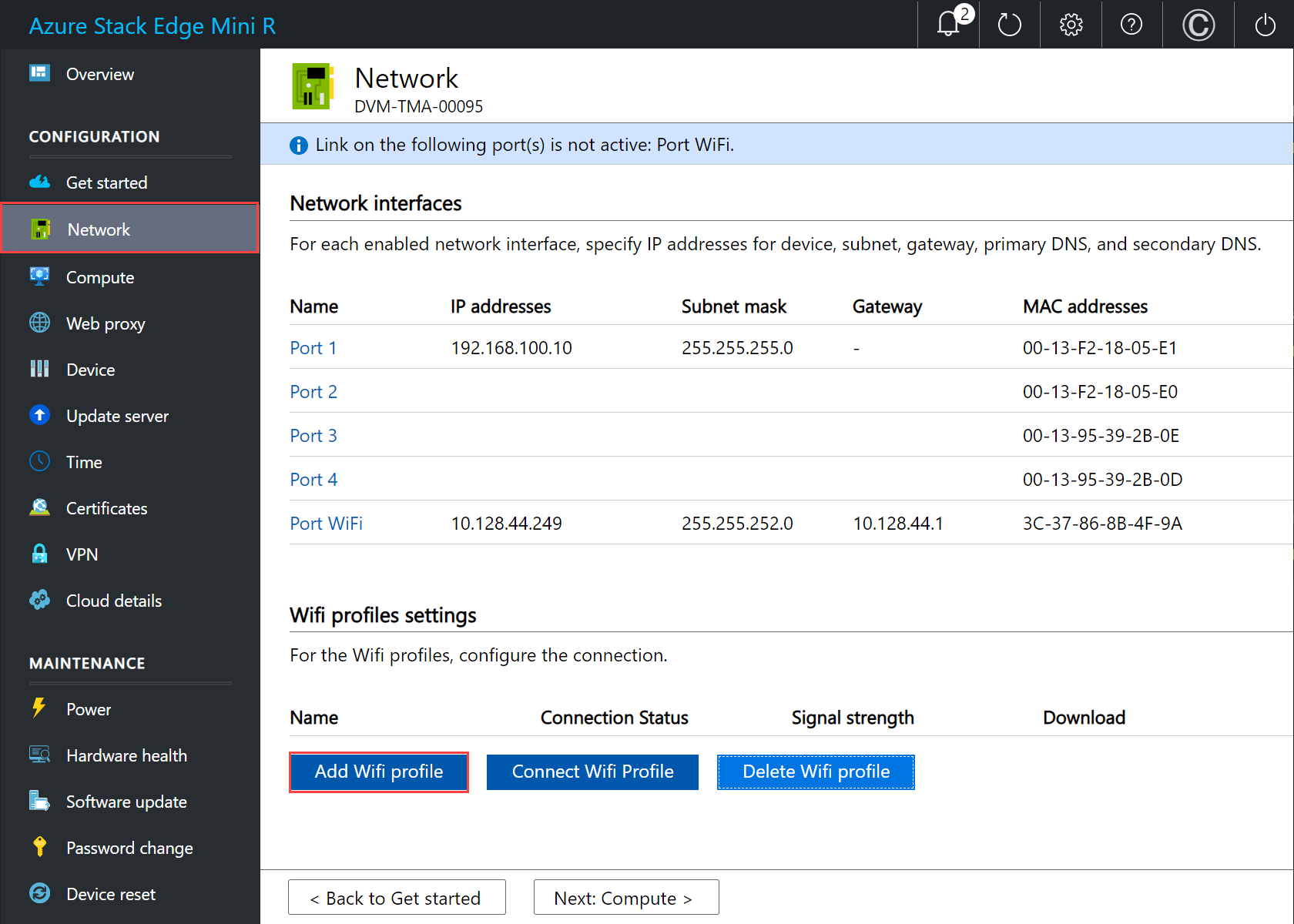

  2. Selecione Adicionar perfil de Wi-Fi e carregue seu perfil de Wi-Fi.

    Local web UI

    Um perfil de rede sem fio contém o SSID (nome da rede), a chave de senha e as informações de segurança para se conectar a uma rede sem fio. Você pode obter o perfil de Wi-Fi do seu ambiente com seu administrador de rede.

    Para informações sobre como preparar os seus perfis de Wi-Fi, confira Usar perfis de Wi-Fi com dispositivos Azure Stack Edge Mini R.

    Local web UI

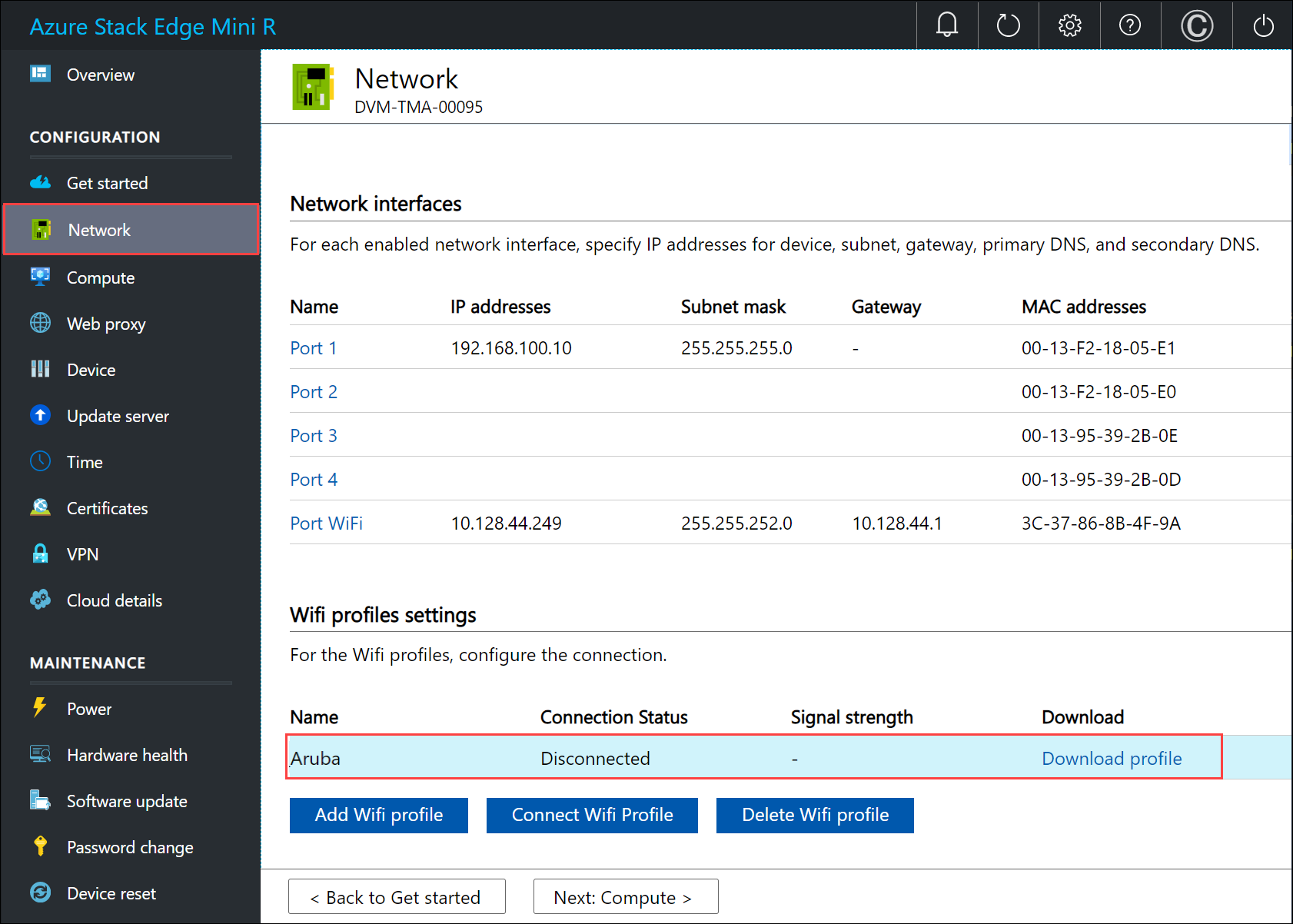

    Após o perfil ser adicionado, a lista de perfis Wi-Fi é atualizada de maneira a refletir o novo perfil. O perfil deve mostrar o Status da conexãoDesconectado.

    Local web UI

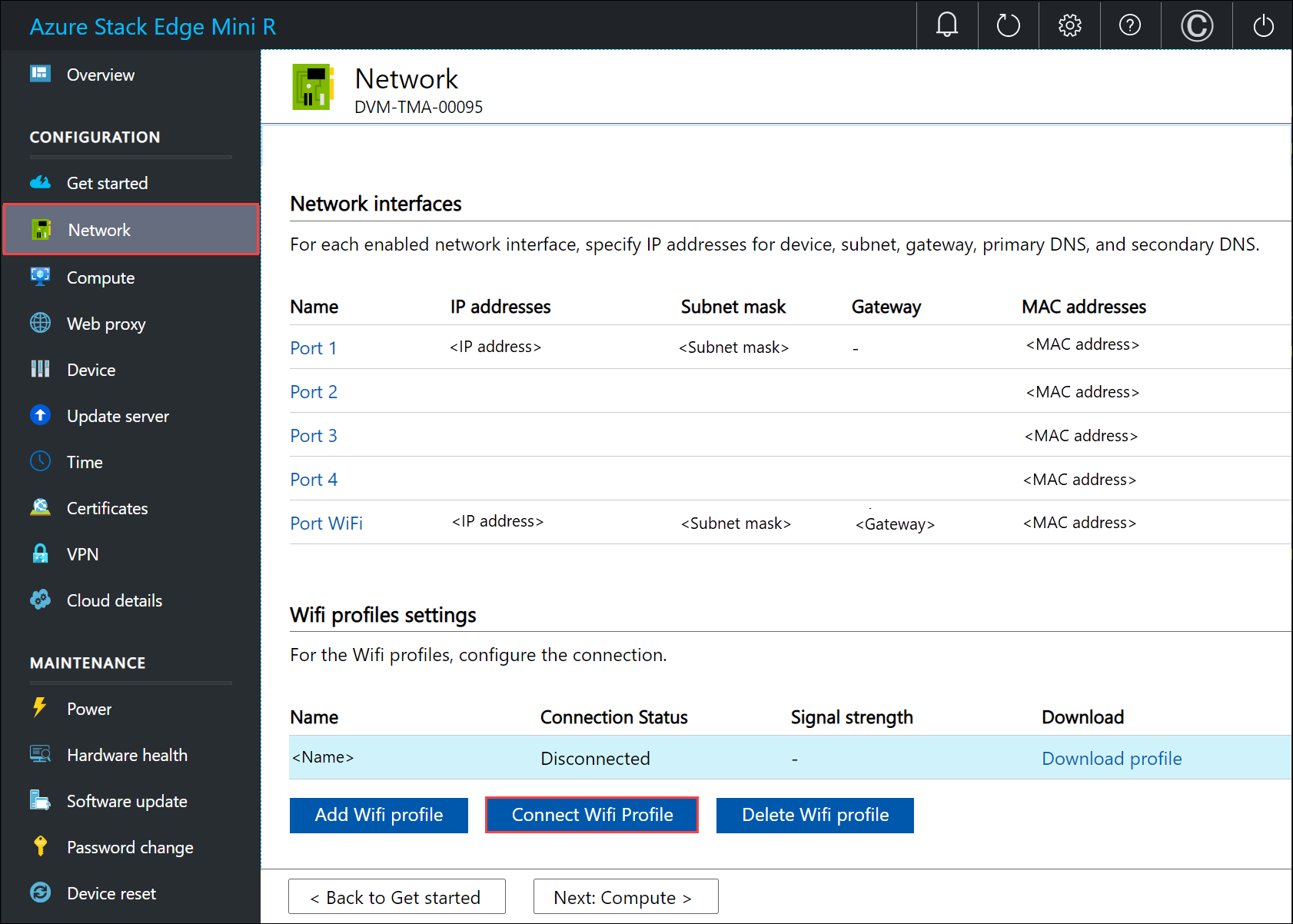

  3. Após o perfil de rede sem fio ser carregado com êxito, conecte-se a ele. Selecione Conectar-se ao perfil de Wi-Fi.

    Local web UI

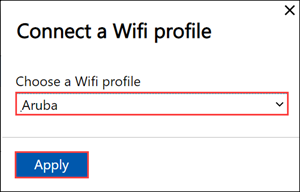

  4. Selecione o perfil de Wi-Fi que você adicionou na etapa anterior e escolha Aplicar.

    Local web UI

    O Status da conexão deve ser atualizado para Conectado. A intensidade do sinal é atualizada para indicar sua qualidade.

    Local web UI

    Observação

    Para transferir grandes quantidades de dados, recomendamos que você use uma conexão com fio em vez da rede sem fio.

Baixar o perfil de Wi-Fi

Você pode baixar um perfil de Wi-Fi que está usando para a conectividade de rede sem fio.

  1. Na IU da Web local do dispositivo, acesse Configuração > Rede.

  2. Nas configurações do perfil de Wi-Fi, selecione Baixar o perfil. Isso deve baixar o perfil de Wi-Fi que você está usando no momento.

Excluir perfil de Wi-Fi

Você pode excluir um perfil de Wi-Fi que está usando para a conectividade de rede sem fio.

  1. Na IU da Web local do dispositivo, acesse Configuração > Rede.

  2. Nas configurações do perfil de Wi-Fi, selecione Excluir perfil de Wi-Fi.

  3. Na folha Excluir perfil de Wi-Fi, escolha o perfil que você deseja excluir. Escolha Aplicar.

Configurar o perfil de Wi-Fi da Cisco

Estas são algumas diretrizes sobre como gerenciar e configurar um ponto de acesso e controlador sem fio da Cisco no dispositivo.

Modo de ponte do DHCP

Para usar um controlador sem fio da Cisco no seu dispositivo, você deve habilitar o modo de ponte do DHCP (Dynamic Host Configuration Protocol) no WLC (controlador de LAN sem fio).

Para mais informações, confira Modo de ponte do DHCP.

Exemplo de configuração de ponte

Para habilitar a funcionalidade de ponte do DHCP no controlador, você deve desabilitar o recurso de proxy do DHCP também no controlador. Para habilitar a ponte do DHCP usando a linha de comando:

(Cisco Controller) > config dhcp proxy disable
(Cisco Controller) > show dhcp proxy
DHCP Proxy Behaviour: disabled

Se o servidor do DHCP não existir na mesma rede de L2 (camada 2) que o cliente, a transmissão deverá ser encaminhada ao servidor do DHCP no gateway do cliente, usando um auxiliar de IP. Este é um exemplo dessa configuração:

Switch#conf t
Switch(config)#interface vlan <client vlan #>
Switch(config-if)#ip helper-address <dhcp server IP>

O recurso de ponte do DHCP é uma configuração global e, portanto, afeta todas as transações do DHCP no controlador. Você precisa adicionar instruções do auxiliar de IP na infraestrutura com fio para todas as VLANs (redes locais virtuais) necessárias do controlador.

Habilitar o cliente passivo para WLAN

Para habilitar o recurso de cliente passivo para WLAN (rede local sem fio) em um controlador sem fio da Cisco:

  • A interface associada à WLAN deve ter uma marcação de VLAN habilitada.
  • A VLAN multicast deve estar habilitada para WLAN.
  • O encaminhamento de GARP deve estar habilitado no WLC.

Para mais informações, confira Informações de VLAN multicast sobre otimização de multicast.

Solucionar problemas

Se você encontrar problemas com as alocações de endereços IP nas VMs em execução em um dispositivo Azure Stack Edge Mini R, será necessário validar as definições de configuração acima no seu ambiente de rede.
