Adicionar uma camada de bloco
O recurso camada de bloco, como o recurso camada de referência, permite que dados adicionais sejam sobrepostos no mapa para dar mais contexto. As camadas de bloco permitem sobrepor imagens sobre os blocos de mapa de base do Azure Mapas. Essa é uma ótima maneira de sobrepor conjuntos de dados grandes ou complexos, como imagens de drones, ou milhões de linhas de dados.
Uma camada de bloco é carregada em blocos de um servidor. Essas imagens podem ser renderizadas previamente ou renderizadas dinamicamente. As imagens previamente renderizadas são armazenadas como qualquer outra imagem em um servidor usando uma convenção de nomenclatura que a camada de peça reconhece. As imagens renderizadas dinamicamente usam um serviço para carregar as imagens em tempo quase real. As camadas de bloco são uma ótima maneira de visualizar grandes conjuntos de dados no mapa. Não apenas uma camada de peça pode ser gerada de uma imagem, mas os dados de vetor podem também ser renderizados como uma camada de peça.

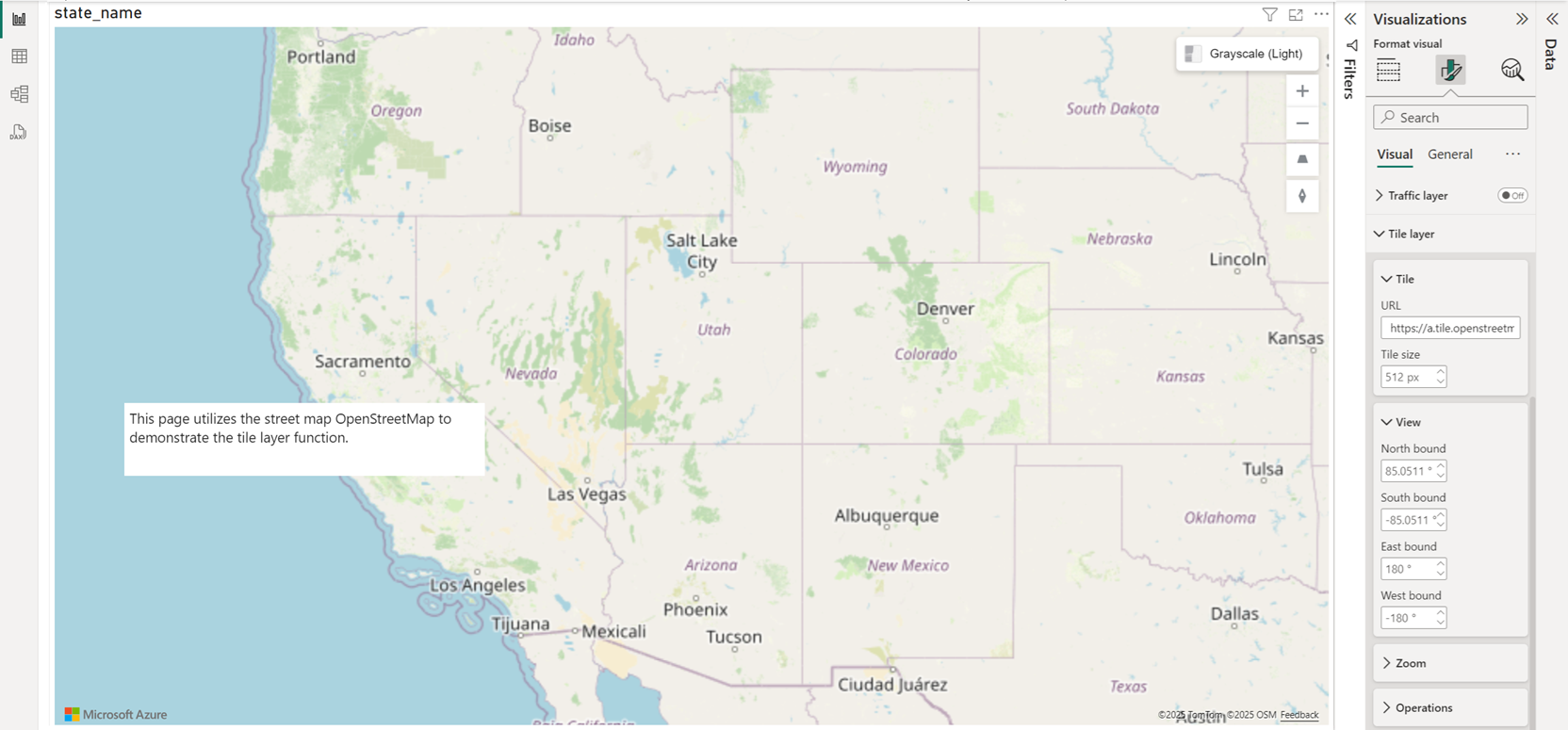

A caixa delimitadora e o intervalo de zoom de onde um serviço de peça de mapa está disponível podem ser passados como configurações para limitar onde as peças são solicitadas, um aprimoramento de desempenho para o visual e o serviço de peça de mapa. Abaixo está uma visão geral de todas as configurações disponíveis no painel Formato na seção Camada de peça de mapa.
| Configuração | Descrição |
|---|---|
| Url | Uma URL formatada apontando para um serviço de bloco. |
| Tamanho de bloco | Um valor inteiro que especifica as dimensões de largura e altura dos blocos. |
| Voltado para o norte | Latitude norte da caixa delimitadora em que os blocos estão disponíveis. |
| Voltado para o sul | Latitude sul da caixa delimitadora em que os blocos estão disponíveis. |
| Voltado para o leste | Longitude leste da caixa delimitadora em que os blocos estão disponíveis. |
| Voltado para o oeste | Longitude oeste da caixa delimitadora em que os blocos estão disponíveis. |
| Transparência | Transparência da camada do bloco. |
| É TMS | Serviços de Mapa de Peça, uma especificação que reverte o eixo de coordenada Y da camada de bloco. |
| Zoom mínimo | Os blocos de nível de zoom mínimo estão disponíveis. |
| Zoom máximo | Os blocos de nível de zoom máximo estão disponíveis. |
| Posição da camada | Especifica a posição da camada em relação a outras camadas do mapa. |
Formatação de URL de bloco
Há três diferentes convenções de nomenclatura de bloco com suporte no visual do Azure Mapas para o Power BI:
- Notação X, Y, Zoom – X é a coluna, Y é a posição de linha do bloco na grade de blocos e a notação de Zoom é um valor com base no nível de zoom.
- Notação Quadkey – combina as informações x, y e zoom em um valor de cadeia de caracteres. Esse valor de cadeia de caracteres torna-se um identificador exclusivo para um só bloco.
- Caixa delimitadora: especifique uma imagem no formato de coordenadas da caixa delimitadora:
{west},{south},{east},{north}.
A URL do bloco e uma URL https para um modelo de URL de bloco que usa os seguintes parâmetros:
{x}- posição X do bloco. Também precisa{y}e{z}.{y}- posição Y do bloco. Também precisa{x}e{z}.{z}-Nível de zoom do bloco. Também precisa{x}e{y}.{quadkey}– Identificador de blocoquadkeycom base na convenção de nomenclatura do sistema de blocos do Bing Mapas.{bbox-epsg-3857}– Uma cadeia de caracteres de caixa delimitadora com o formato{west},{south},{east},{north}no sistema de referência espacial do EPSG 3857.
Por exemplo, a seguir está uma URL de peça de mapa formatada para o serviço de peça de mapa de radar meteorológico no Azure Mapas.
https://atlas.microsoft.com/map/tile?zoom={z}&x={x}&y={y}&tilesetId=microsoft.weather.radar.main&api-version=2.0&subscription-key={Your-Azure-Maps-Subscription-key}
Para obter mais informações sobre o sistema de organização lado a lado do Azure Mapas, confira Níveis de zoom e grade lado a lado.
Próximas etapas
Adicione mais contexto ao mapa:
