Gerenciamento do ATC de Rede

  • Artigo

Aplica-se a: Azure Stack HCI, versão 22H2

Importante

O Azure Stack HCI agora faz parte do Azure Local. No entanto, as versões mais antigas do Azure Stack HCI, por exemplo 22H2, continuarão a fazer referência ao Azure Stack HCI e não refletirão a alteração de nome. Mais informações.

Este artigo descreve como gerenciar o ATC de rede após sua implantação. O ATC de rede simplifica a implantação e o gerenciamento de configuração de rede para clusters HCI do Azure Stack. Você usa o Windows PowerShell para gerenciar o ATC de rede.

Aplica-se a: Windows Server 2025

Este artigo descreve como gerenciar o ATC de rede após sua implantação. O ATC de rede simplifica a implantação e o gerenciamento de configuração de rede para clusters do Windows Server. Você usa o Windows PowerShell para gerenciar o ATC de rede.

Adicionar um nó de servidor

Você pode adicionar nós a um cluster. Cada nó do cluster recebe a mesma intenção, melhorando a fiabilidade do cluster. O novo nó de servidor deve cumprir todos os requisitos conforme mencionado na secção Requisitos e práticas recomendadas de Rede do Host com o Network ATC.

Você pode adicionar nós a um cluster. Cada nó no agrupamento recebe a mesma intenção, melhorando a fiabilidade do agrupamento. O novo nó do servidor deve atender a todos os requisitos, conforme listado na seção Requisitos e práticas recomendadas de Host networking with Network ATC.

Nesta tarefa, você adiciona nós adicionais ao cluster e observa como uma configuração de rede consistente é imposta em todos os nós do cluster.

  1. Use o Add-ClusterNode cmdlet para adicionar os nós adicionais (não configurados) ao cluster. Você só precisa de acesso de gerenciamento ao cluster no momento. Cada nó no cluster deve ter todas as pNICs nomeadas da mesma forma.

    Add-ClusterNode -Cluster CLUSTER01
Get-ClusterNode

  2. Verifique o status em todos os nós do cluster. Você precisa usar o -ClusterName parâmetro na versão 21H2. O ATC de rede deteta automaticamente o nome do cluster a partir da versão 22H2 e posterior.

    Get-NetIntentStatus -ClusterName CLUSTER01

    Get-NetIntentStatus

    Nota

    Se um dos servidores que você está adicionando ao cluster estiver faltando um adaptador de rede que está presente nos outros servidores, Get-NetIntentStatus relata o erro PhysicalAdapterNotFound.

  3. Verifique o estado de provisionamento de todos os nós usando Get-NetIntentStatus. O cmdlet relata a configuração para ambos os nós. Isto pode levar um tempo semelhante para ser configurado como o nó original.

    Get-NetIntentStatus -ClusterName CLUSTER01

    Get-NetIntentStatus

    Você também pode adicionar vários nós ao cluster de uma só vez.

Modificar VLANs padrão para sistemas de armazenamento ou gerenciamento

Você pode usar VLANs padrão especificadas pelo ATC de rede ou usar valores específicos para seu ambiente. Para fazer isso, use o parâmetro -ManagementVLAN e -StorageVLANs em Add-NetIntent.

Add-NetIntent -Name MyIntent -ClusterName CLUSTER01 -StorageVLANs 101, 102 -ManagementVLAN 10

Add-NetIntent -Name MyIntent -StorageVLANs 101, 102 -ManagementVLAN 10

Adicionar ou remover adaptadores de rede de uma intenção

Esta tarefa ajuda a atualizar os adaptadores de rede atribuídos a uma intenção. Se houver alterações nos adaptadores físicos no cluster, você poderá usar Update-NetIntentAdapter para atualizar as intenções relevantes.

Neste exemplo, instalamos dois novos adaptadores, pNIC03 e pNIC04, e queremos que eles sejam usados em nossa intenção chamada 'Cluster_Compute'.

  1. Em um dos nós do cluster, execute Get-NetAdapter para verificar se ambos os adaptadores estão presentes e confirmar que o status é 'Up' em cada nó do cluster.

    Get-NetAdapter -Name pNIC03, pNIC04 -CimSession (Get-ClusterNode).Name | Select Name, PSComputerName

  2. Execute o seguinte comando para atualizar a intenção de incluir os adaptadores de rede antigos e novos.

     Update-NetIntentAdapter -Name Cluster_Compute -AdapterName pNIC01,pNIC02,pNIC03,pNIC04 -ClusterName CLUSTER01

    Update-NetIntentAdapter -Name Cluster_Compute -AdapterName pNIC01,pNIC02,pNIC03,pNIC04

  3. Verifique se os adaptadores de rede foram adicionados com êxito à intenção.

        Get-NetIntent -Name Cluster_Compute -ClusterName CLUSTER01

        Get-NetIntent -Name Cluster_Compute

Configurações globais de substituição e de rede em cluster

Aplica-se ao Azure Stack HCI, versão 22H2 e posterior.

Substituições globais e configurações de rede de cluster são novos recursos que o Network ATC está introduzindo na versão 22H2 (e nas versões posteriores). Network ATC consiste principalmente em dois tipos de substituições globais: Configurações de Proxy e Funcionalidades de Rede de Cluster.

Recursos de rede de cluster

Nesta seção, abordaremos o conjunto de novos recursos de rede de cluster que estamos lançando com a versão 22H2. Os novos Recursos de Rede de Cluster habilitam e otimizam a nomeação de redes de cluster, gerenciando redes de cluster controlando opções de desempenho, limites de largura de banda e gerenciamento de migrações ao vivo.

Nomeação da rede de cluster

Descrição: Por padrão, o clustering de failover sempre nomeia sub-redes exclusivas como esta: "Cluster Network 1", "Cluster Network 2" e assim por diante. Isso não está relacionado ao uso efetivo da rede, porque não há como o agrupamento saber a forma como pretende usar as redes – até agora!

Depois de definir sua configuração através do ATC de rede, agora entendemos como as sub-redes serão usadas e podemos nomear as redes de cluster de forma mais apropriada. Por exemplo, sabemos qual sub-rede é usada para gerenciamento, rede de armazenamento 1, rede de armazenamento 2 (e assim por diante, se aplicável). Como resultado, podemos nomear as redes de forma mais contextual.

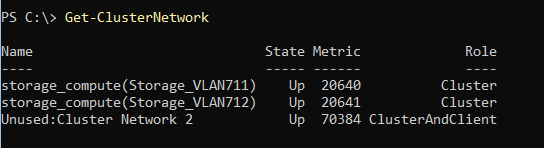

Na captura de ecrã a seguir, pode ver que a intenção de armazenamento foi aplicada a este conjunto de adaptadores. Há outra rede de cluster desconhecida mostrada que o administrador pode querer investigar.

Captura de ecrã da Seleção de Rede de Cluster.

Seleção de rede de migração ao vivo

Esse valor habilita ou desabilita a lógica de seleção de rede de cluster de migração ao vivo baseada em intenção. Por padrão, isso é habilitado ($true) e resulta na seleção de redes de cluster com base nas informações de intenção enviadas. Se a Seleção de Rede de Migração ao Vivo estiver desabilitada, o usuário poderá definir uma rede de migração ao vivo e o comportamento padrão será revertido para o que você esperaria na ausência de ATC de Rede.

Habilitar migração de máquina virtual: seleção de desempenho

Este valor ativa ou desativa a seleção intencional de transportes para migração ao vivo de máquinas virtuais. Por padrão, isso é ativado e faz com que o sistema determine automaticamente o melhor transporte de migração ao vivo, por exemplo: SMB, Compressão, TCP.

Se estiver desativado:

  • A seleção de transporte para a migração ao vivo utiliza o transporte especificado no valor de sobreposição VirtualMachineMigrationPerformanceOption.
  • Se o valor de substituição do VirtualMachineMigrationPerformanceOption não for especificado, o Network ATC reverte para o comportamento existente quando o ATC de rede estava ausente.
  • Se for nulo, mas VirtualMachineMigrationPerformanceOption estiver configurado, configure essa opção para $false e use a opção especificada no substituto VirtualMachineMigrationPerformanceOption.
Opção de desempenho de migração de máquina virtual

O ATC de rede configura o transporte de migração ao vivo para TCPIP, Compressão ou SMB. Se nulo, o sistema calcula a melhor opção com base na configuração e nos recursos do sistema.

Máximo de migrações simultâneas de máquinas virtuais

O ATC de rede define o número padrão de migrações simultâneas de máquina virtual como uma. O intervalo de valores possíveis e permitidos para esta propriedade é de um a 10.

Largura de banda máxima de migração SMB

Esse valor impõe um limite de largura de banda específico (em Gbps) no tráfego de migração ao vivo transportado por SMB para evitar o consumo da classe de tráfego SMB. Este valor só é utilizável se a migração em direto usar SMB como transporte. O valor padrão é calculado.

Personalizar as configurações de rede do cluster

As Funcionalidades de Rede do Cluster funcionam de acordo com os seus padrões definidos. Como a desativação dos recursos de rede do cluster não o coloca em uma situação não suportada, o Network ATC tem uma opção de substituição global. Você pode usar a substituição global para ajustar as propriedades e personalizar as características da rede do cluster para atender às suas necessidades.

Para adicionar um GlobalOverride com ATC de rede:

$clusterOverride = New-NetIntentGlobalClusterOverrides

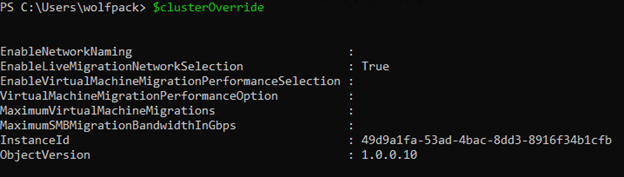

A variável 'clusterOverride' tem as seguintes propriedades:

Captura de tela do objeto de substituição de cluster.

Depois de definir qualquer propriedade para a substituição, você pode adicioná-la como GlobalOverride para seu cluster com o seguinte comando:

Set-NetIntent -GlobalClusterOverrides $clusterOverride

E para verificar uma implantação bem-sucedida do seu clusterOverride, execute:

Get-NetIntentStatus -Globaloverrides

Para remover o GlobalClusterOverride, execute o seguinte:

Remove-NetIntent -GlobalOverrides $clusterOverride

Configurações de proxy

O proxy é diferente das substituições ATC existentes porque não está vinculado a uma intenção específica. Na verdade, suportamos a configuração de proxy quando não há intenções. Oferecemos melhor suporte a este cenário implementando novos parâmetros de sobreposição global em Add/Set/Get-NetIntent, semelhantes aos Recursos de Rede de Cluster.

O New-NetIntentGlobalProxyOverrides comando é usado para criar um objeto de substituição semelhante às substituições existentes de QoS, RSS e SwitchConfig. O comando terá dois conjuntos de parâmetros:

Conjunto de parâmetros padrão

ProxyServer: O parâmetro ProxyServer usa cadeias de caracteres como entradas, que representam a URL do servidor proxy a ser usada para o tráfego https. ProxyServer é um parâmetro necessário ao configurar o Proxy.

ProxyBypass: O parâmetro ProxyBypass usa uma lista de sites que devem ser visitados ignorando o proxy. Para ignorar todos os hosts de nome curto, use local.

AutoDetect: AutoDetect é um parâmetro verdadeiro ou falso que determina se a Autodetecção de Proxy Web (WPAD) deve ser ativada.

Conjunto de parâmetros AutoDetect

AutoConfigUrl: O parâmetro AutoConfigUrl usa uma cadeia de caracteres com a URL do servidor proxy para usar para tráfego http e/ou https como entrada. Para ambas as classes de tráfego, use um ponto-e-vírgula para separar. Este é um parâmetro obrigatório.

AutoDetect: Semelhante ao parâmetro AutoDetect acima, este é um parâmetro verdadeiro ou falso que determina se a Descoberta Automática de Proxy da Web (WPAD) deve ser habilitada.

Configurando proxy

Você pode definir suas configurações de proxy das seguintes maneiras:

$ProxyOverride = New-NetIntentGlobalProxyOverrides -ProxyServer https://itg.contoso.com:3128 -ProxyBypass *.foo.com

Usando o AutoConfigURL switch, você pode definir sua configuração de proxy da seguinte maneira:

$ProxyOverride = New-NetIntentGlobalProxyOverrides -AutoConfigUrl https://itg.contoso.com

Você pode adicionar um GlobalProxyOverride para seu cluster da seguinte maneira:

Set-NetIntent -GlobalProxyOverride $ProxyOverride

Para remover o GlobalProxyOverride do seu cluster da seguinte maneira:

Remove-NetIntent -GlobalOverride $ProxyOverride

Finalmente, para aceder a qualquer substituição global, Proxy ou Cluster, pode executar os seguintes comandos:

$Obj1 = Get-NetIntent -GlobalOverride
$Obj1

Mais especificamente, você pode acessar as substituições globais de Proxy e Cluster, respectivamente, chamando seus respetivos parâmetros para $Obj1:

$Obj1.ProxyOverride
$Obj1.ClusterOverride

Atualizar ou substituir configurações de rede

Esta tarefa ajuda a substituir a configuração padrão que já foi implantada. Este exemplo modifica a reserva de largura de banda padrão para SMB Direct.

Importante

Recomendamos o uso das configurações padrão, que se baseiam nas práticas recomendadas da Microsoft.

  1. Obtenha uma lista de possíveis cmdlets de substituição. Usamos curingas para ver as opções disponíveis:

    Get-Command -Noun NetIntent*Over* -Module NetworkATC

  2. Crie um objeto de substituição para a configuração de QoS (Qualidade de Serviço) DCB:

    $QosOverride = New-NetIntentQosPolicyOverrides
$QosOverride

  3. Modifique a porcentagem de largura de banda para SMB Direct:

    $QosOverride.BandwidthPercentage_SMB = 25
$QosOverride

    Nota

    Os valores são mostrados apenas para as propriedades que você substitui.

  4. Envie a solicitação de intenção especificando a substituição:

    Set-NetIntent -Name Cluster_ComputeStorage -QosPolicyOverrides $QosOverride

  5. Aguarde a finalização do estado de provisionamento.

    Get-NetIntentStatus -Name Cluster_ComputeStorage | Format-Table IntentName, Host, ProvisioningStatus, ConfigurationStatus

  6. Verifique se a substituição foi definida corretamente em todos os nós do cluster. No exemplo, a classe de tráfego SMB_Direct foi substituída por uma porcentagem de largura de banda de 25%:

    Get-NetQosTrafficClass -Cimsession (Get-ClusterNode).Name | Select PSComputerName, Name, Priority, Bandwidth

Testar ATC de rede em VMs

Executar o Azure Stack HCI dentro de VMs é útil para ambientes de teste. Para fazer isso, adicione uma substituição de propriedade do adaptador à sua intenção que desative a propriedade do adaptador NetworkDirect :

$AdapterOverride = New-NetIntentAdapterPropertyOverrides
$AdapterOverride.NetworkDirect = 0
Add-NetIntent -Name MyIntent -AdapterName vmNIC01, vmNIC02 -Management -Compute -Storage -AdapterPropertyOverrides $AdapterOverride

Nota

Certifique-se de ter várias CPUs virtuais em cada VM.

Remover uma intenção

Às vezes, você pode querer remover todas as intenções e começar de novo, por exemplo, para testar uma configuração diferente. Embora possa apagar intenções usando o cmdlet Remove-NetIntent, isso não eliminará os comutadores virtuais e as configurações DCB/NetQoS criadas para as intenções. Network ATC faz questão de não destruir coisas em seu sistema, o que geralmente é uma coisa boa, mas significa que você deve executar algumas etapas manuais para começar de novo.

Para remover todas as intenções de rede e excluir os comutadores virtuais e as configurações de NetQoS criadas pelo ATC de rede para essas intenções, execute o script a seguir em uma sessão do PowerShell executada localmente em um dos servidores do cluster (não importa quais).

$clusname = Get-Cluster
$clusternodes = Get-ClusterNode
$intents = Get-NetIntent -ClusterName $clusname

foreach ($intent in $intents)
{
    Remove-NetIntent -Name $intent.IntentName -ClusterName $clusname
}

foreach ($intent in $intents)
{
    foreach ($clusternode in $clusternodes)
    {
        Remove-VMSwitch -Name "*$($intent.IntentName)*" -ComputerName $clusternode -ErrorAction SilentlyContinue -Force
    }
}

foreach ($clusternode in $clusternodes)
{
    New-CimSession -ComputerName $clusternode -Name $clusternode
    $CimSession = Get-CimSession
    Get-NetQosTrafficClass -CimSession $CimSession | Remove-NetQosTrafficClass -CimSession $CimSession
    Get-NetQosPolicy -CimSession $CimSession | Remove-NetQosPolicy -Confirm:$false -CimSession $CimSession
    Get-NetQosFlowControl -CimSession $CimSession | Disable-NetQosFlowControl -CimSession $CimSession
    Get-CimSession | Remove-CimSession
}

Para remover a configuração em uma implantação por nó, copie e cole os seguintes comandos em cada nó para remover todas as intenções existentes e seu vSwitch correspondente:

$intents = Get-NetIntent
foreach ($intent in $intents)
{
    Remove-NetIntent -Name $intent.IntentName
    Remove-VMSwitch -Name "*$($intent.IntentName)*" -ErrorAction SilentlyContinue -Force
}

Get-NetQosTrafficClass | Remove-NetQosTrafficClass
Get-NetQosPolicy | Remove-NetQosPolicy -Confirm:$false
Get-NetQosFlowControl | Disable-NetQosFlowControl

Tarefas pós-implantação

As tarefas a serem concluídas após uma implantação do ATC de Rede dependem da versão HCI do Azure Stack usada. Para clusters do Azure Stack HCI 21H2:

  • Adicionar endereços IP a adaptadores de armazenamento: use DHCP nas VLANs de armazenamento ou defina endereços IP estáticos usando o cmdlet NetIPAdress. Não é possível usar os endereços de endereçamento IP privado automático (APIPA) fornecidos a adaptadores que não podem obter um endereço de um servidor DHCP.

  • Definir limites de largura de banda SMB: se a migração ao vivo usar o SMB Direct (RDMA), configure um limite de largura de banda para garantir que a migração ao vivo não consuma toda a largura de banda usada pelos Espaços de Armazenamento Diretos e pelo Clustering de Failover.

  • Configuração de cluster esticado: Para adicionar o Stretch S2D ao seu sistema gerenciado pelo Network ATC, você deve adicionar manualmente a configuração apropriada (incluindo vNICs, etc.) depois que o Network ATC tiver implementado a intenção especificada.

Os endereçamentos IP automáticos para adaptadores de armazenamento, os limites de largura de banda SMB e as configurações Stretch agora podem ser implantados com o Network ATC no Azure Stack HCI 22H2. Para mais informações, consultar:

O endereçamento IP automático para adaptadores de armazenamento, os limites de largura de banda SMB e as configurações de expansão agora podem ser implantados com o Network ATC no Azure Stack HCI 22H2. Para mais informações, consultar:

Validar a correção automática

O Network ATC garante que a configuração implementada se mantenha igual em todos os nós do cluster. Nesta seção opcional, modificamos nossa configuração (sem substituição) emulando uma alteração de configuração acidental e observamos como a confiabilidade do sistema é melhorada corrigindo a propriedade mal configurada.

  1. Verifique o valor MTU (JumboPacket) existente do adaptador:

    Get-NetAdapterAdvancedProperty -Name pNIC01, pNIC02, vSMB* -RegistryKeyword *JumboPacket -Cimsession (Get-ClusterNode).Name

  2. Modifique uma MTU do adaptador físico sem especificar uma substituição. Isso emula uma alteração acidental ou "desvio de configuração", que deve ser corrigido.

    Set-NetAdapterAdvancedProperty -Name pNIC01 -RegistryKeyword *JumboPacket -RegistryValue 4088

  3. Verifique se o valor MTU (JumboPacket) existente do adaptador foi modificado:

    Get-NetAdapterAdvancedProperty -Name pNIC01, pNIC02, vSMB* -RegistryKeyword *JumboPacket -Cimsession (Get-ClusterNode).Name

  4. Tente novamente a configuração. Esta etapa só é executada para agilizar a remediação. O ATC de rede corrigirá automaticamente esta configuração.

    Set-NetIntentRetryState -ClusterName CLUSTER01 -Name Cluster_ComputeStorage -NodeName Node01

  5. Verifique se a verificação de consistência foi concluída:

    Get-NetIntentStatus -ClusterName CLUSTER01 -Name Cluster_ComputeStorage

  6. Verifique se o valor MTU (JumboPacket) do adaptador retornou ao valor esperado:

    Get-NetAdapterAdvancedProperty -Name pNIC01, pNIC02, vSMB* -RegistryKeyword *JumboPacket -Cimsession (Get-ClusterNode).Name

Para obter mais exemplos de validação, consulte a demonstração Network ATC.
