Coletar dados de diagnóstico para clusters

  • Artigo

Aplica-se a: Azure Stack HCI, versões 22H2 e 21H2; Windows Server 2022, Windows Server 2019, Windows Server 2016

Importante

O Azure Stack HCI agora faz parte do Azure Local. A renomeação da documentação do produto está em andamento. No entanto, as versões mais antigas do Azure Stack HCI, por exemplo, 22H2, continuarão a fazer referência ao Azure Stack HCI e não refletirão a alteração de nome. Saiba mais.

Há várias ferramentas de diagnóstico em Espaços de Armazenamento Diretos que você pode usar para coletar os dados necessários para solucionar problemas de clusters do Azure Stack HCI e do Windows Server. Neste artigo, vamos nos concentrar na instalação e no uso de ferramentas de diagnóstico do SDDC para coletar informações relevantes para ajudá-lo a diagnosticar seu cluster.

Como os logs e outras informações são densos, as informações apresentadas neste artigo são úteis para solucionar problemas avançados que foram escalonados e que podem exigir que os dados sejam enviados à Microsoft para triagem.

Instalar e usar ferramentas de diagnóstico com Windows Admin Center

Você pode usar Windows Admin Center (versão 1812 em diante) para:

  • Instale as ferramentas de diagnóstico do SDDC e mantenha-as atualizadas
  • Agende execuções diárias de diagnóstico (elas têm um baixo impacto em seu sistema, geralmente levam menos de cinco minutos para serem executadas em segundo plano e não ocupam mais de 500 MB em seu cluster)
  • Visualize as informações de diagnóstico coletadas anteriormente se precisar fornecê-las para suporte ou analisá-las por conta própria

Para instalar as ferramentas de diagnóstico do SDDC e começar a coletar dados, siga estas etapas:

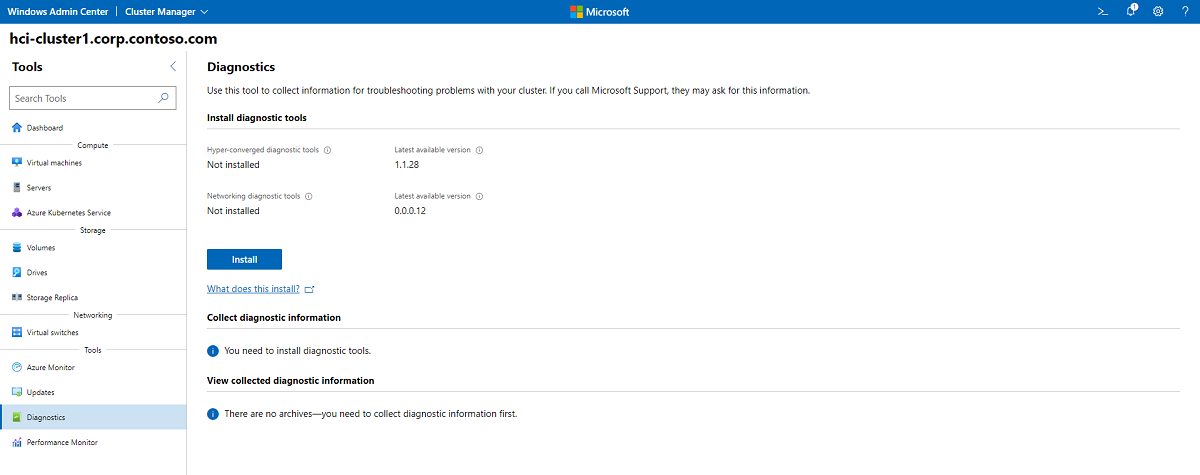

  1. Inicie o Windows Admin Center e selecione Ferramentas > de Diagnóstico. Se as ferramentas de diagnóstico ainda não estiverem instaladas, clique no botão Instalar .

    Clique em Instalar para instalar as ferramentas de diagnóstico do SDDC.

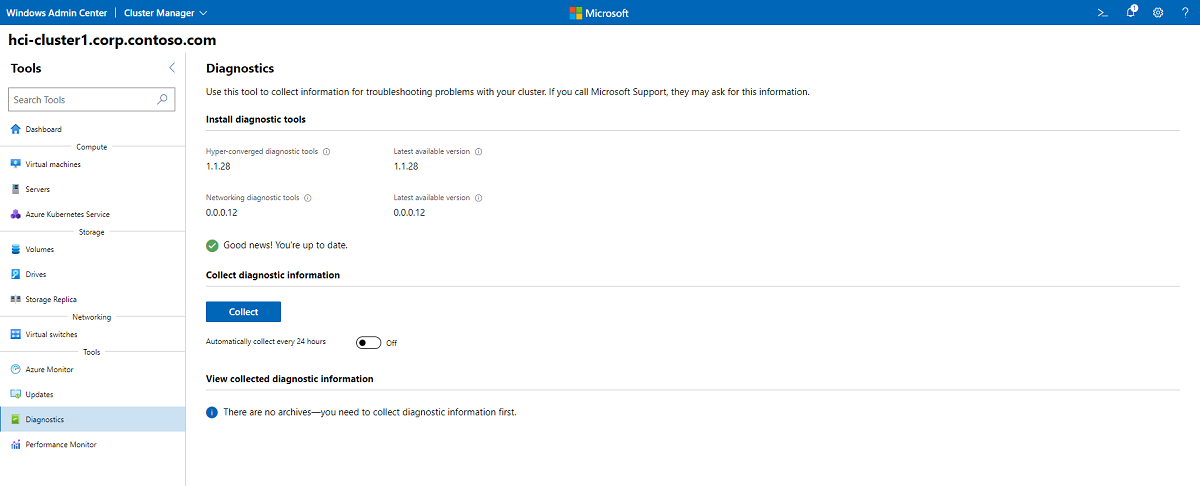

  2. Para começar a coletar dados de diagnóstico, clique em Coletar. Você deve ver uma mensagem que diz "Coletando informações de diagnóstico. Isso pode levar alguns minutos." Após a coleta inicial de dados, se você quiser coletar dados automaticamente a cada 24 horas, altere o controle deslizante para Ativado.

    Clique em Coletar para coletar dados de diagnóstico.

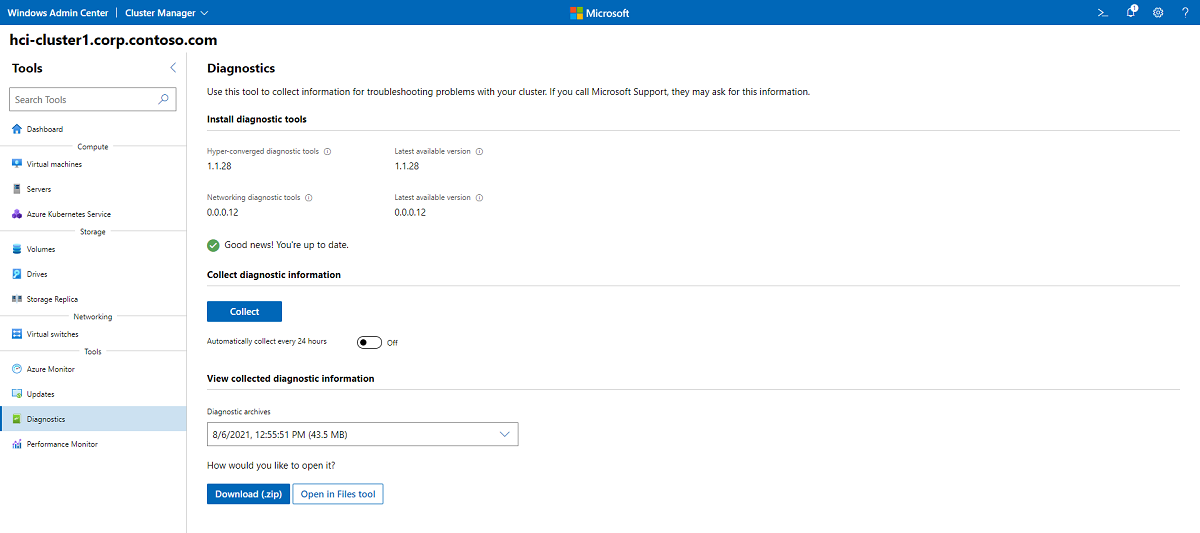

  3. A coleta de dados não está concluída até que você veja a captura de tela abaixo. Para exibir as informações de diagnóstico coletadas, escolha Baixar (.zip) ou Abrir na ferramenta Arquivos.

    Para exibir informações de diagnóstico, você pode baixar um arquivo .zip ou abrir na ferramenta Arquivos.

Instalando Get-SDDCDiagnosticInfo com o PowerShell

Você pode usar o cmdlet do Get-SDDCDiagnosticInfo PowerShell (também conhecido como Get-PCStorageDiagnosticInfo, anteriormente conhecido como Test-StorageHealth) para coletar logs e executar verificações de integridade para Clustering de Failover (cluster, recursos, redes, nós), Espaços de Armazenamento (discos físicos, compartimentos, discos virtuais), Volumes Compartilhados de Cluster, compartilhamentos de arquivos SMB e Eliminação de Duplicação.

Há dois métodos de instalação do script: Galeria do PowerShell e GitHub. Ambos são descritos abaixo.

A Galeria do PowerShell é um instantâneo do repositório GitHub. Observe que a instalação de itens da Galeria do PowerShell requer a versão mais recente do módulo PowerShellGet, que está disponível no Windows 10, no Windows Management Framework (WMF) 5.0 ou no instalador baseado em MSI (para PowerShell 3 e 4).

Também instalamos a versão mais recente das ferramentas de Diagnóstico de Rede da Microsoft durante esse processo, pois Get-SDDCDiagnosticInfo dependemos disso. Esse módulo de manifesto contém a ferramenta de diagnóstico e solução de problemas de rede, que é mantida pelo Grupo de Produtos de Rede Principal da Microsoft.

Você pode instalar o módulo executando o seguinte comando no PowerShell como administrador:

Install-PackageProvider NuGet -Force
Install-Module PrivateCloud.DiagnosticInfo -Force
Import-Module PrivateCloud.DiagnosticInfo -Force
Install-Module -Name MSFT.Network.Diag

Para atualizar o módulo, execute o seguinte comando no PowerShell:

Update-Module PrivateCloud.DiagnosticInfo

GitHub

O GitHub Repo é a versão mais atualizada do módulo, já que estamos continuamente iterando aqui. Para instalar o módulo do GitHub, baixe o módulo mais recente do arquivo e extraia o diretório PrivateCloud.DiagnosticInfo para o caminho correto dos módulos do PowerShell apontado por $env:PSModulePath

# Allowing Tls12 and Tls11 -- e.g. github now requires Tls12
# If this is not set, the Invoke-WebRequest fails with "The request was aborted: Could not create SSL/TLS secure channel."
[Net.ServicePointManager]::SecurityProtocol = [Net.SecurityProtocolType]::Tls12
$module = 'PrivateCloud.DiagnosticInfo'
Invoke-WebRequest -Uri https://github.com/PowerShell/$module/archive/master.zip -OutFile $env:TEMP\master.zip
Expand-Archive -Path $env:TEMP\master.zip -DestinationPath $env:TEMP -Force
if (Test-Path $env:SystemRoot\System32\WindowsPowerShell\v1.0\Modules\$module) {
    rm -Recurse $env:SystemRoot\System32\WindowsPowerShell\v1.0\Modules\$module -ErrorAction Stop
    Remove-Module $module -ErrorAction SilentlyContinue
} else {
    Import-Module $module -ErrorAction SilentlyContinue
}
if (-not ($m = Get-Module $module -ErrorAction SilentlyContinue)) {
    $md = "$env:ProgramFiles\WindowsPowerShell\Modules"
} else {
    $md = (gi $m.ModuleBase -ErrorAction SilentlyContinue).PsParentPath
    Remove-Module $module -ErrorAction SilentlyContinue
    rm -Recurse $m.ModuleBase -ErrorAction Stop
}
cp -Recurse $env:TEMP\$module-master\$module $md -Force -ErrorAction Stop
rm -Recurse $env:TEMP\$module-master,$env:TEMP\master.zip
Import-Module $module -Force

Se você precisar obter esse módulo em um cluster offline, baixe o zip, mova-o para o nó do servidor de destino e instale o módulo.

Coletando logs com o PowerShell

Depois de habilitar os canais de eventos e concluir o processo de instalação, você pode usar o cmdlet do Get-SDDCDiagnosticInfo PowerShell no módulo para obter:

  • Relatórios sobre a integridade do armazenamento, além de detalhes sobre componentes não íntegros
  • Relatórios de capacidade de armazenamento por pool, volume e volume com eliminação de duplicação
  • Logs de eventos de todos os nós do cluster e um relatório de erro resumido

Suponha que o cluster de armazenamento tenha o nome "CLUS01".

Para executar em um cluster de armazenamento remoto:

Get-SDDCDiagnosticInfo -ClusterName CLUS01

Para executar localmente no nó de armazenamento clusterizado:

Get-SDDCDiagnosticInfo

Para salvar os resultados em uma pasta especificada:

Get-SDDCDiagnosticInfo -WriteToPath D:\Folder

Aqui está um exemplo de como isso fica em um cluster real:

New-Item -Name SDDCDiagTemp -Path d:\ -ItemType Directory -Force
Get-SddcDiagnosticInfo -ClusterName S2D-Cluster -WriteToPath d:\SDDCDiagTemp

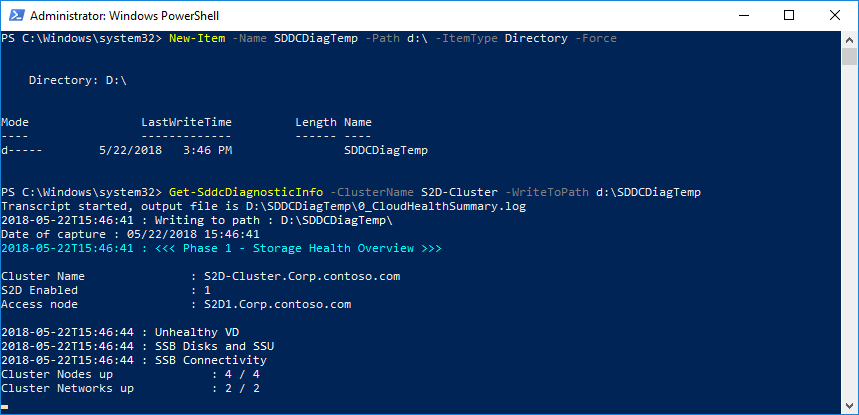

Como você pode ver, o script também fará a validação do estado atual do cluster:

Captura de tela do PowerShell de coleta de dados.

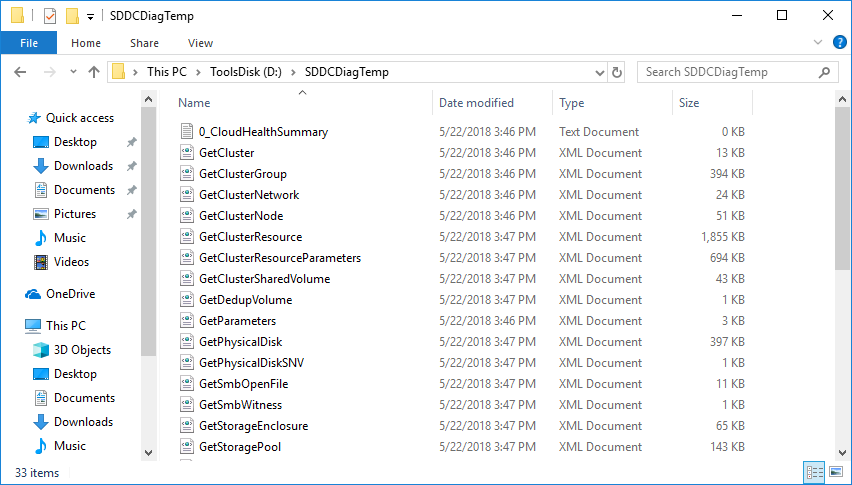

Todos os dados estão sendo gravados na pasta SDDCDiagTemp:

Dados na captura de tela do Explorador de Arquivos.

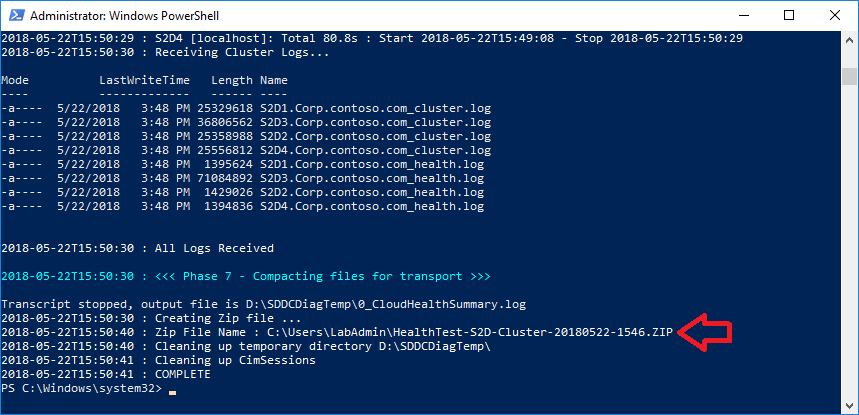

Após a conclusão do script, ele criará um ZIP em seu diretório de usuário:

Zip de dados na captura de tela do PowerShell.

Vamos gerar um relatório em um arquivo de texto:

#find the latest diagnostic zip in UserProfile
    $DiagZip=(get-childitem $env:USERPROFILE | where Name -like HealthTest*.zip)
    $LatestDiagPath=($DiagZip | sort lastwritetime | select -First 1).FullName
#expand to temp directory
    New-Item -Name SDDCDiagTemp -Path d:\ -ItemType Directory -Force
    Expand-Archive -Path $LatestDiagPath -DestinationPath D:\SDDCDiagTemp -Force
#generate report and save to text file
    $report=Show-SddcDiagnosticReport -Path D:\SDDCDiagTemp
    $report | out-file d:\SDDCReport.txt

Para referência, aqui está um link para o relatório de amostra e o zip de amostra.

Saída Get-SDDCDiagnosticInfo

Veja a seguir os arquivos incluídos na saída compactada do Get-SDDCDiagnosticInfo.

Relatório de resumo de integridade

O relatório de resumo de integridade é salvo como:

  • 0_CloudHealthSummary.log

Este arquivo é gerado após a análise de todos os dados coletados e destina-se a fornecer um resumo rápido do seu sistema. Ele contém:

  • Informações do sistema
  • Visão geral da integridade do armazenamento (número de nós ativos, recursos on-line, volumes compartilhados de cluster on-line, componentes não íntegros etc.)
  • Detalhes sobre componentes não íntegros (recursos de cluster que estão offline, com falha ou pendentes online)
  • Informações de firmware e driver
  • Detalhes do pool, do disco físico e do volume
  • Desempenho de armazenamento (contadores de desempenho são coletados)

Este relatório está sendo continuamente atualizado para incluir informações mais úteis. Para obter as informações mais recentes, consulte o README do GitHub.

Logs e arquivos XML

O script executa vários scripts de coleta de log e salva a saída como arquivos xml. Coletamos logs de cluster e integridade, informações do sistema (MSInfo32), logs de eventos não filtrados (clustering de failover, desdiagnóstico, Hyper-V, espaços de armazenamento e muito mais) e informações de diagnóstico de armazenamento (logs operacionais). Para obter as informações mais recentes sobre quais informações são coletadas, consulte o README do GitHub (o que coletamos).

Como consumir arquivos XML de Get-SDDCDiagnosticInfo

Você pode consumir os dados dos arquivos XML fornecidos nos dados coletados pelo Get-SDDCDiagnosticInfo cmdlet. Esses arquivos têm informações sobre os discos virtuais, discos físicos, informações básicas de cluster e outras saídas relacionadas ao PowerShell.

Para ver os resultados dessas saídas, abra uma janela do PowerShell e execute as etapas a seguir.

ipmo storage
$d = import-clixml <filename>
$d

Próximas etapas

Forneça feedback sobre o que você gostaria de ver arquivando problemas aqui. Além disso, sinta-se à vontade para contribuir com alterações úteis no script enviando uma solicitação de pull.
