Tutorial: Usar o Data Box Heavy para importar dados como discos gerenciados no Azure

  • Artigo

Este tutorial descreve como usar o Azure Data Box Heavy para migrar os VHDs locais para discos gerenciados no Azure. Os VHDs de VMs locais são copiados para o Data Box Heavy como blobs de páginas e carregados no Azure como discos gerenciados. Em seguida, esses discos gerenciados podem ser anexados a VMs do Azure.

Neste tutorial, você aprenderá como:

  • Examinar os pré-requisitos
  • Conectar-se ao Data Box Heavy
  • Copiar dados para o Data Box Heavy

Pré-requisitos

Antes de começar, verifique se:

  1. Você concluiu o Tutorial: Configurar o Azure Data Box Heavy.

  2. Você recebeu o Data Box Heavy e o status do pedido no portal está como Entregue.

  3. Você está conectado a uma rede de alta velocidade. Para velocidades de cópia mais rápidas, duas conexões de 40 GbE (uma por nó) podem ser utilizadas em paralelo. Se você não tem uma conexão de 40 GbE disponível, recomendamos que você tenha pelo menos duas conexões de 10 GbE (uma por nó).

  4. Você revisou:

Conectar-se ao Data Box Heavy

Com base nos grupos de recursos especificados, o Data Box Heavy cria um compartilhamento para cada grupo de recursos associado por nó. Por exemplo, se mydbmdrg1 e mydbmdrg2 tiverem sido criados ao fazer o pedido, os seguintes compartilhamentos serão criados:

  • mydbmdrg1_MDisk
  • mydbmdrg2_MDisk

Dentro de cada compartilhamento, são criadas as três pastas a seguir, que correspondem aos contêineres na conta de armazenamento.

  • SSD Premium
  • HDD Standard
  • SSD Standard

A tabela a seguir mostra os caminhos UNC para os compartilhamentos no Data Box Heavy.

Protocolo de conexão Caminho UNC para o compartilhamento
SMB \\<DeviceIPAddress>\<ResourceGroupName_MDisk>\<Premium SSD>\file1.vhd
\\<DeviceIPAddress>\<ResourceGroupName_MDisk>\<Standard HDD>\file2.vhd
\\<DeviceIPAddress>\<ResourceGroupName_MDisk>\<Standard SSD>\file3.vhd
NFS //<DeviceIPAddress>/<ResourceGroup1_MDisk>/<Premium SSD>/file1.vhd
//<DeviceIPAddress>/<ResourceGroupName_MDisk>/<Standard HDD>/file2.vhd
//<DeviceIPAddress>/<ResourceGroupName_MDisk>/<Standard SSD>/file3.vhd

As etapas de conexão são diferentes, dependendo se você usar o SMB ou o NFS para se conectar aos compartilhamentos do Data Box Heavy.

Observação

  • Não há suporte para conexão via REST nesse recurso.
  • Repita as instruções de conexão para se conectar ao segundo nó do Data Box Heavy.

Conectar-se ao Data Box Heavy por meio do SMB

Se estiver usando um computador host do Windows Server, siga estas etapas para conectar-se ao Data Box Heavy.

  1. O primeiro passo é autenticar e iniciar uma sessão. Vá para conectar e copiar. Clique em Obter credenciais para obter as credenciais de acesso aos compartilhamentos associados ao seu grupo de recursos. Também é possível obter as credenciais de acesso nos Detalhes do dispositivo, no portal do Azure.

    Observação

    As credenciais para todos os compartilhamentos para discos gerenciados são idênticas.

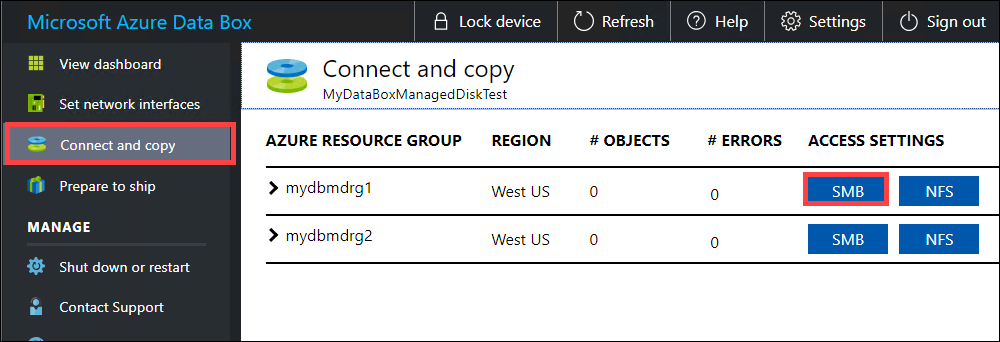

    Obter credenciais de compartilhamento

  2. Na caixa de diálogo Acessar compartilhamento e copiar dados, copie o Nome de usuário e a Senha para o compartilhamento. Clique em OK.

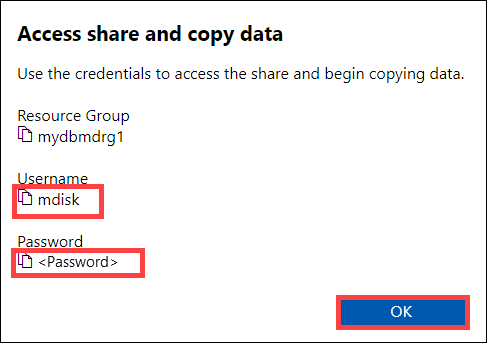

    Obter as credenciais de compartilhamento 2

  3. Para acessar os compartilhamentos associados ao seu recurso (mydbmdrg1 no exemplo a seguir) no computador host, abra uma janela Comando. No prompt de comando, digite:

    net use \\<IP address of the device>\<share name> /u:<user name for the share>

    Seus caminhos de compartilhamento UNC neste exemplo são:

    • \\169.254.250.200\mydbmdrg1_MDisk
    • \\169.254.250.200\mydbmdrg2_MDisk

  4. Quando solicitado, digite a senha do compartilhamento. A amostra a seguir mostra a conexão a um compartilhamento por meio do comando anterior.

    C:\>net use \\169.254.250.200\mydbmdrgl_MDisk /u:mdisk
Enter the password for ‘mdisk’ to connect to '169.254.250.200':
The command completed successfully.
C: \>

  5. Pressione Windows + R. Na janela Executar, especifique o \\<device IP address>\<ShareName>. Clique em OK para abrir o Explorador de Arquivos.

    Conectar-se ao compartilhamento por meio do Explorador de Arquivos

    Agora, você deve ver as pastas pré-criadas a seguir dentro de cada compartilhamento.

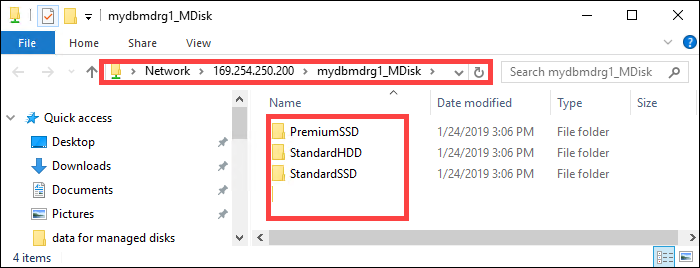

    Conecte-se para compartilhar via File Explorer 2

Conectar-se ao Data Box Heavy por meio do NFS

Se você estiver usando um computador host Linux, execute as etapas a seguir para configurar o dispositivo a fim de permitir acesso aos clientes NFS.

  1. Forneça os endereços IP dos clientes permitidos que podem acessar o compartilhamento. Na interface do usuário da web local, acesse Conectar e copiar a página. Sob as configurações de NFS, clique em acesso para cliente NFS.

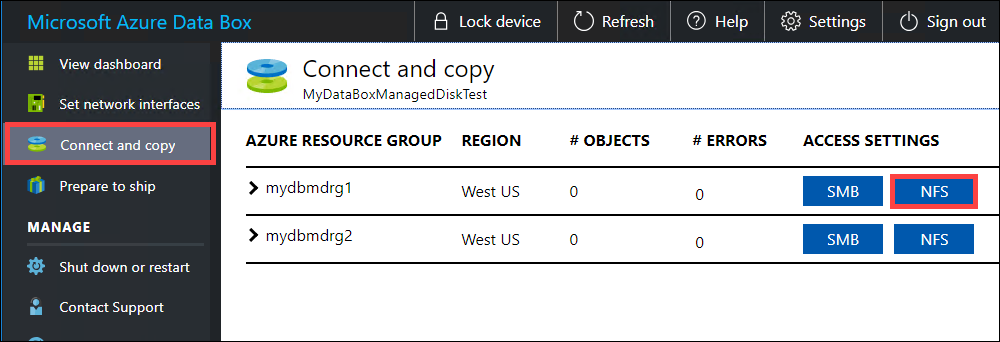

    Configurar o acesso do cliente NFS

  2. Forneça o endereço IP do cliente NFS e clique em Add. Você pode configurar o acesso para vários clientes NFS repetindo essa etapa. Clique em OK.

    Configurar o acesso do cliente NFS 2

  3. Assegure-se de que o computador host Linux tenha uma versão suportada do cliente NFS instalado. Use a versão específica para sua distribuição do Linux.

  4. Depois que o cliente NFS for instalado, use o seguinte comando para montar o compartilhamento NFS no dispositivo:

    sudo mount <Data Box or Data Box Heavy IP>:/<NFS share on Data Box or Data Box Heavy device> <Path to the folder on local Linux computer>

    O exemplo a seguir mostra como se conectar por meio do NFS a um compartilhamento do Data Box ou do Data Box Heavy. O IP do dispositivo Data Box ou Data Box Heavy é 169.254.250.200, o compartilhamento mydbmdrg1_MDisk é montado na ubuntuVM, com o ponto de montagem sendo /home/databoxubuntuhost/databox.

    sudo mount -t nfs 169.254.250.200:/mydbmdrg1_MDisk /home/databoxubuntuhost/databox

Copiar dados para o Data Box Heavy

Depois da conexão ao servidor de dados, a próxima etapa será copiar dados. O arquivo VHD é copiado para a conta de armazenamento de preparo como blobs de páginas. Em seguida, o blob de páginas é convertido em um disco gerenciado e movido para um grupo de recursos.

Examine as considerações a seguir antes de começar a copiar os dados:

  • Sempre copie os VHDs para uma das pastas pré-criadas. Se você copiar os VHDs fora dessas pastas ou em uma pasta que você criou, os VHDs serão carregados na conta do Armazenamento do Microsoft Azure como blobs de páginas e não como discos gerenciados.
  • Apenas os VHDs fixos podem ser carregados para criar discos gerenciados. Os arquivos VHDX ou VHDs dinâmicos e diferenciais não têm suporte.
  • Só é possível ter um disco gerenciado com um determinado nome em um grupo de recursos em todas as pastas pré-criadas. Isso implica que os VHDs enviados para as pastas pré-criadas deverão ter nomes exclusivos. Certifique-se de que o nome determinado não corresponda a um disco gerenciado já existente em um grupo de recursos.
  • Revise Limites de disco gerenciado em limites de tamanho de objeto do Azure.

Se você estiver se conectando via NFS ou SMB, pode usar:

Aguarde a conclusão dos trabalhos de cópia. Confira se os trabalhos de cópia foram concluídos sem erros antes de ir para a próxima etapa.

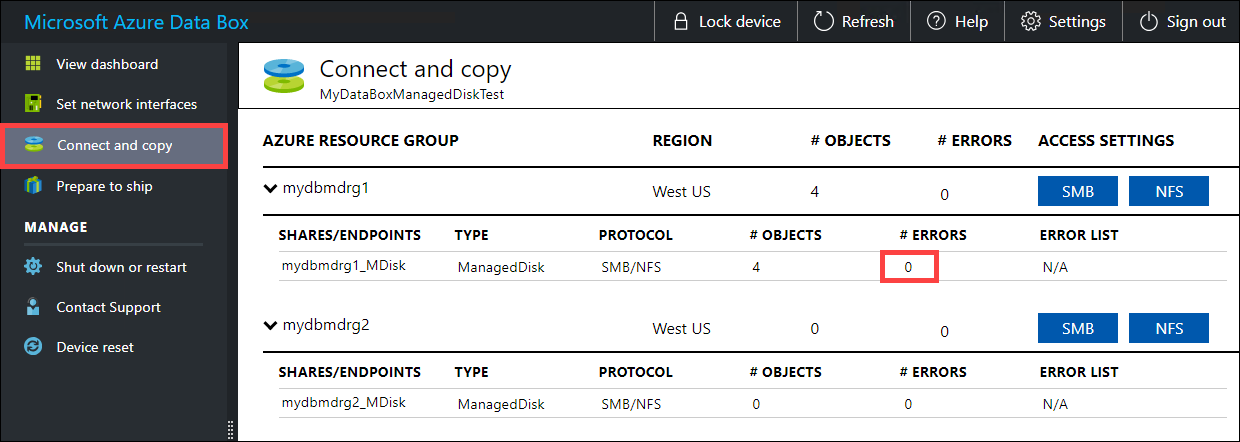

Nenhum erro na página Conectar e copiar

Se houver erros durante o processo de cópia, faça o download dos logs na página Conectar e copiar.

  • Se você tiver copiado um arquivo que não tem 512 bytes alinhados, ele não será transferido por upload como um blob de páginas para sua conta de armazenamento de preparo. Você verá um erro nos logs. Remova o arquivo e copiar um arquivo que tenha 512 bytes alinhados.

  • Se você tiver copiado um VHDX (não há suporte para esses arquivos) com um nome longo, verá um erro nos logs.

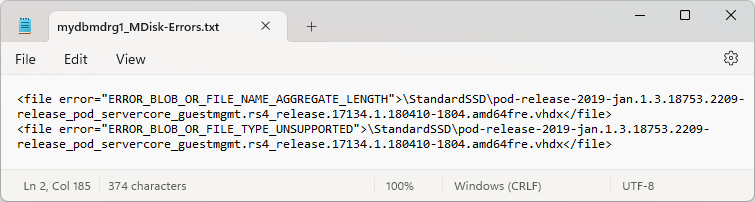

    Erro nos logs da página Conectar e copiar

    Resolva os erros antes de prosseguir para a próxima etapa.

Para garantir a integridade dos dados, a soma de verificação é computada em linha à medida que os dados são copiados. Quando a cópia estiver concluída, verifique o espaço usado e o espaço livre no seu dispositivo.

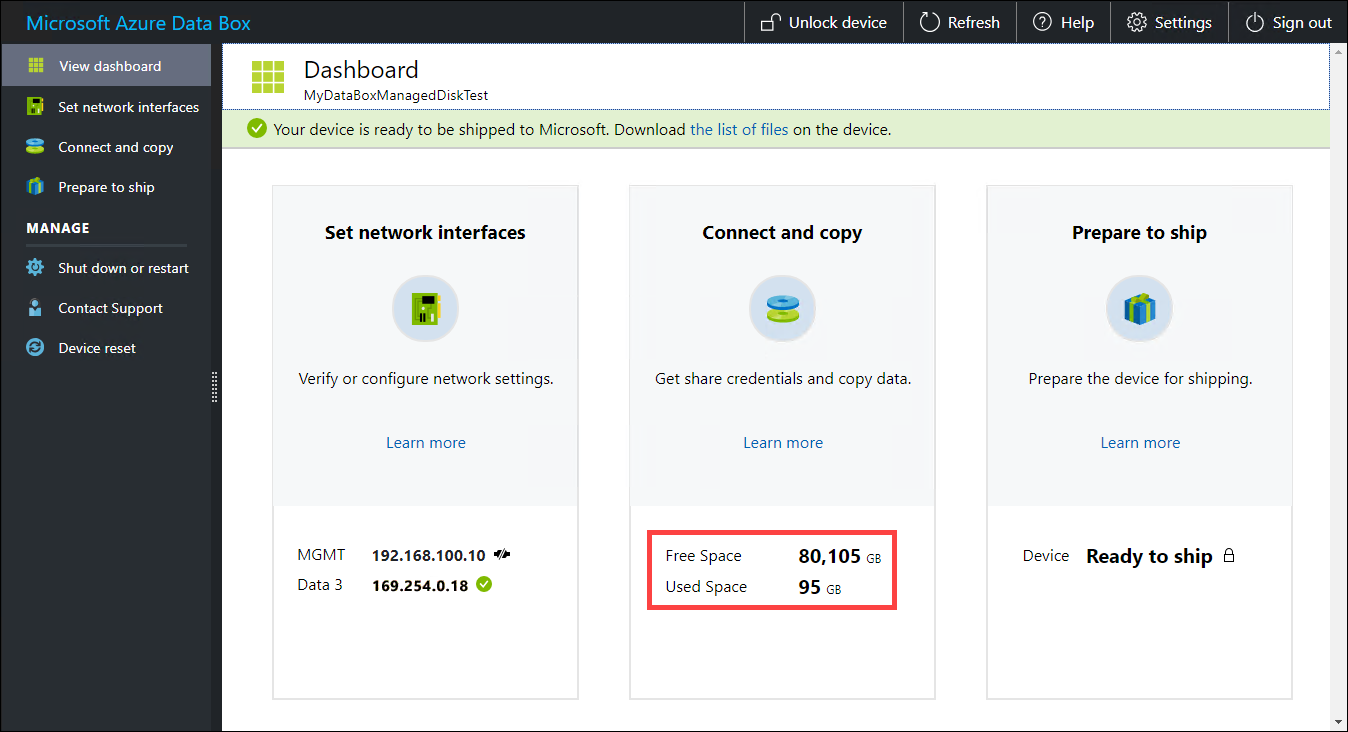

Verificar o espaço livre e usado no painel

Após a conclusão do trabalho de cópia, será possível acessar Preparar para o envio.

Próximas etapas

Neste tutorial, você aprendeu sobre tópicos do Azure Data Box Heavy, como:

  • Examinar os pré-requisitos
  • Conectar-se ao Data Box Heavy
  • Copiar dados para o Data Box Heavy

Passe para o próximo tutorial para saber como enviar seu Data Box Heavy de volta para a Microsoft.

Enviar o Azure Data Box Heavy para a Microsoft
