Ćwiczenie — tworzenie kopii zapasowej maszyny wirtualnej platformy Azure

  • 10 min

Twoja firma uruchamia kombinację obciążeń systemów Windows i Linux. Poproszono Cię o potwierdzenie, że usługa Azure Backup jest dobrym rozwiązaniem dla obu rodzajów maszyn wirtualnych. Korzystając z kombinacji interfejsu wiersza polecenia platformy Azure i witryny Azure Portal, możesz chronić oba rodzaje maszyn wirtualnych za pomocą usługi Azure Backup.

Usługę Azure Backup można szybko włączyć dla maszyn wirtualnych na platformie Azure. Usługę Azure Backup można włączyć, używając portalu, interfejsu wiersza polecenia platformy Azure lub poleceń programu PowerShell.

W tym ćwiczeniu utworzysz maszynę wirtualną, skonfigurujesz kopię zapasową i uruchomisz kopię zapasową.

Uwaga

To ćwiczenie jest opcjonalne. Jeśli nie masz konta platformy Azure, możesz przeczytać instrukcje, aby zapoznać się z informacjami dotyczącymi tworzenia kopii zapasowych maszyn wirtualnych za pomocą usługi Azure Backup. Jeśli chcesz wykonać to ćwiczenie, ale nie masz subskrypcji platformy Azure lub nie chcesz korzystać z własnego konta, przed rozpoczęciem utwórz bezpłatne konto.

Tworzenie kopii zapasowych maszyn wirtualnych platformy Azure

Konfigurowanie środowiska

  1. Zaloguj się do witryny Azure Portal i wybierz ikonę, aby otworzyć usługę Azure Cloud Shell.

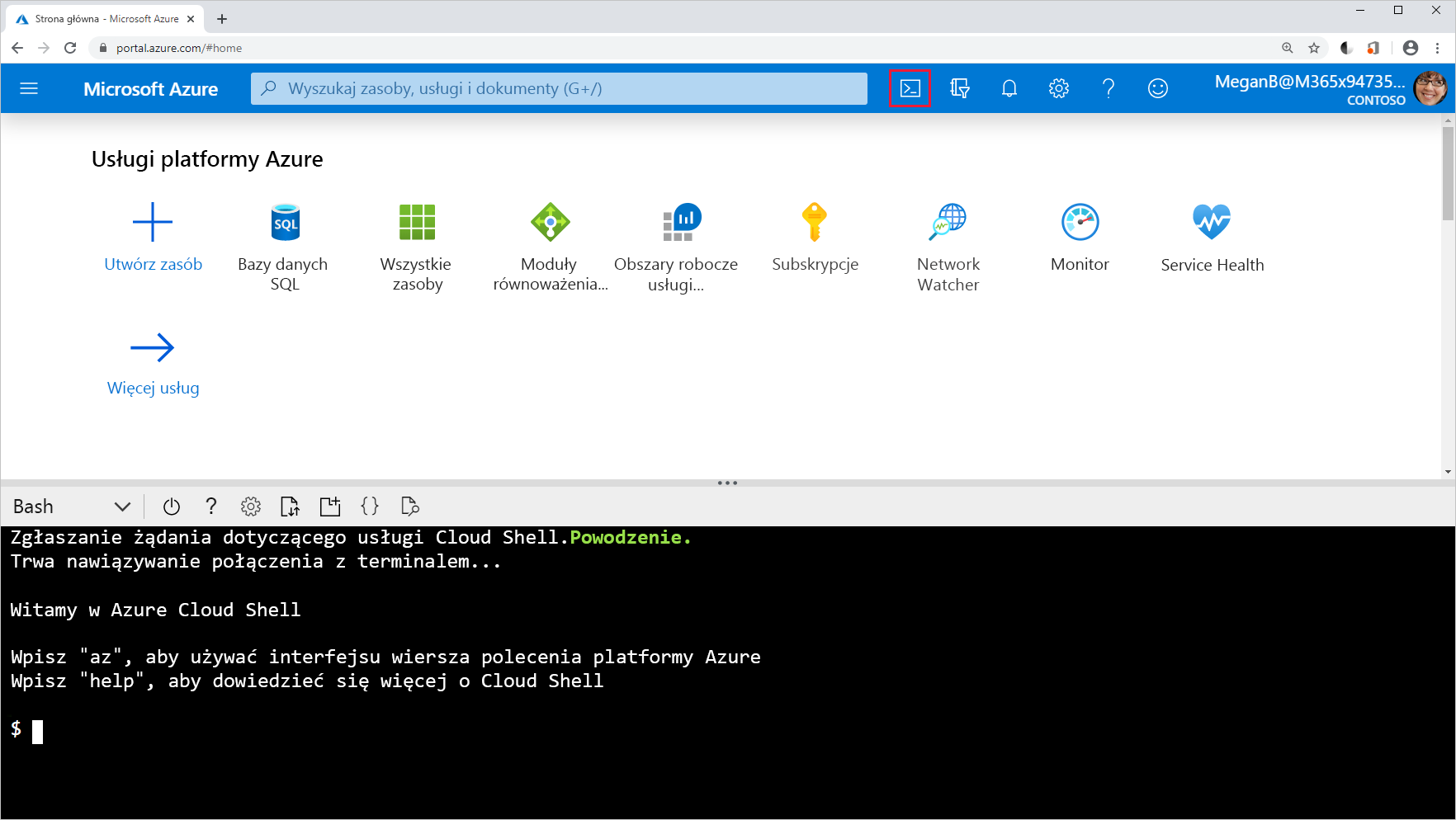

    Zrzut ekranu przedstawiający ikonę usługi Cloud Shell w witrynie Azure Portal.

  2. Utwórz grupę zasobów, która będzie zawierała wszystkie zasoby dla tego ćwiczenia.

    RGROUP=$(az group create --name vmbackups --location westus2 --output tsv --query name)

  3. Za pomocą usługi Cloud Shell utwórz sieć wirtualną NorthwindInternal i podsieć NorthwindInternal1.

    az network vnet create \
    --resource-group $RGROUP \
    --name NorthwindInternal \
    --address-prefixes 10.0.0.0/16 \
    --subnet-name NorthwindInternal1 \
    --subnet-prefixes 10.0.0.0/24

Tworzenie maszyny wirtualnej z systemem Windows za pomocą interfejsu wiersza polecenia platformy Azure

Utwórz maszynę wirtualną NW-APP01 , uruchamiając następujące polecenie. Zastąp <password> wybranym hasłem, ujęte w cudzysłowy. Na przykład --admin-password "PassWord123!".

az vm create \
    --resource-group $RGROUP \
    --name NW-APP01 \
    --size Standard_DS1_v2 \
    --public-ip-sku Standard \
    --vnet-name NorthwindInternal \
    --subnet NorthwindInternal1 \
    --image Win2016Datacenter \
    --admin-username admin123 \
    --no-wait \
    --admin-password <password>

Tworzenie maszyny wirtualnej z systemem Linux za pomocą interfejsu wiersza polecenia platformy Azure

Utwórz maszynę wirtualną NW-RHEL01 , uruchamiając następujące polecenie.

az vm create \
    --resource-group $RGROUP \
    --name NW-RHEL01 \
    --size Standard_DS1_v2 \
    --image RedHat:RHEL:8-gen2:latest \
    --authentication-type ssh \
    --generate-ssh-keys \
    --vnet-name NorthwindInternal \
    --subnet NorthwindInternal1

Wykonanie tego polecenia może potrwać kilka minut. Poczekaj na zakończenie, zanim przejdziesz do następnego kroku.

Włączanie tworzenia kopii zapasowej dla maszyny wirtualnej w witrynie Azure Portal

  1. W witrynie Azure Portal wyszukaj i wybierz pozycję Maszyny wirtualne.

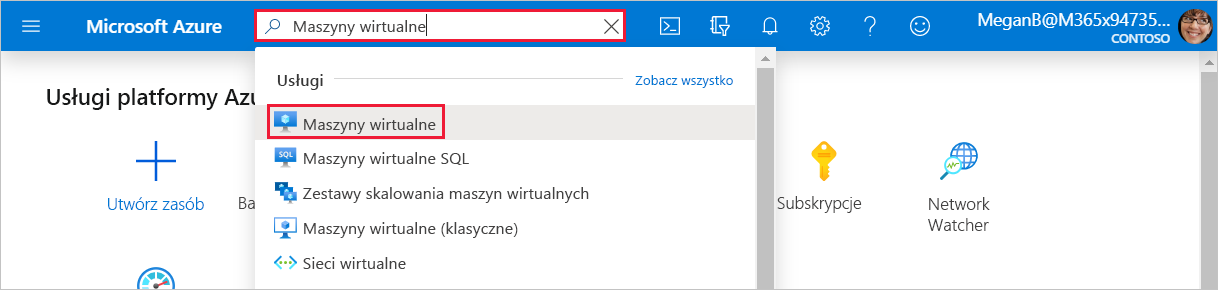

    Zrzut ekranu przedstawiający wyszukiwanie maszyn wirtualnych.

    Zostanie wyświetlone okienko Maszyny wirtualne.

  2. Z listy wybierz utworzoną maszynę wirtualną o nazwie NW-RHEL01.

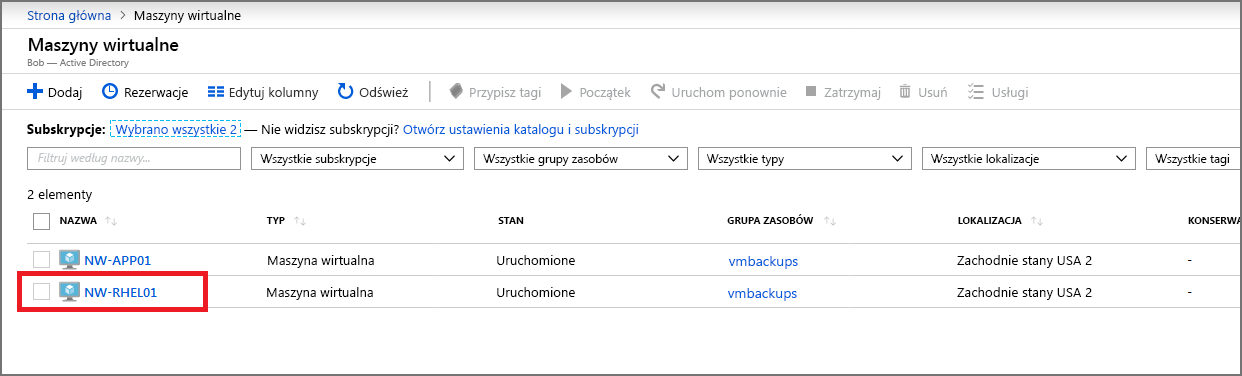

    Zrzut ekranu przedstawiający wybieranie maszyny wirtualnej.

    Zostanie wyświetlone okienko maszyny wirtualnej NW-RHEL01 .

  3. W środkowym okienku menu wybierz kartę Możliwości , a następnie przewiń w dół do i wybierz pozycję Kopia zapasowa. Zostanie wyświetlone okienko Kopia zapasowa dla maszyny wirtualnej NW-RHEL01 .

  4. Wybierz przycisk radiowy dla pozycji Standardowa. Możesz zaakceptować wartości domyślne dla następujących opcji:

    • Magazyn kopii zapasowych: magazynXXX jako nazwę.
    • Zasady tworzenia kopii zapasowych: DailyPolicy-xxxxxxxx, która tworzy codzienną kopię zapasową o godzinie 12:00 UTC z zakresem przechowywania 180 dni.

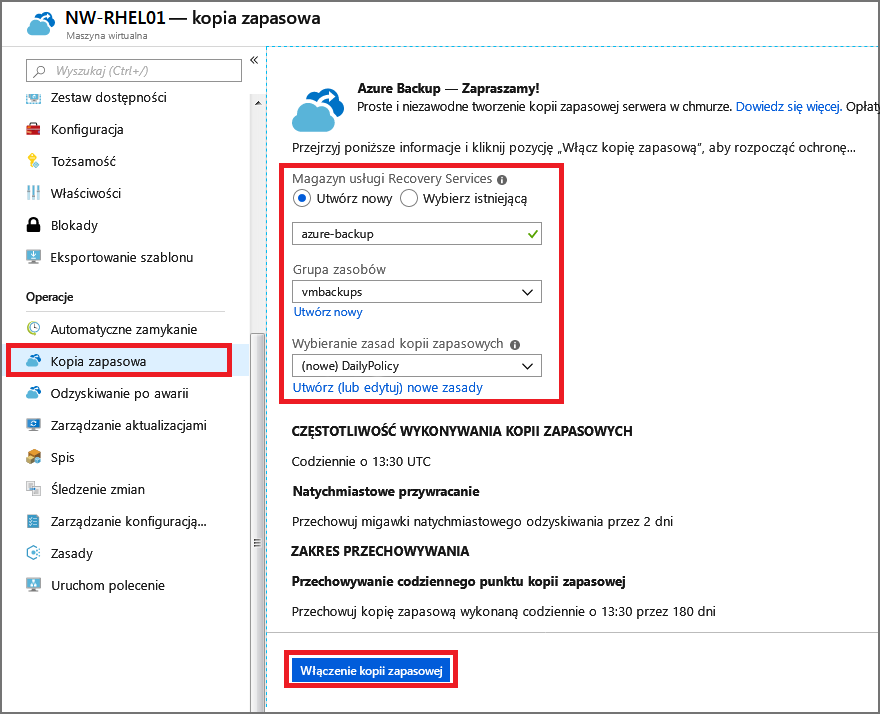

    Zrzut ekranu przedstawiający opcje tworzenia kopii zapasowej.

  5. Wybierz przycisk Włącz kopię zapasową.

  6. Po zakończeniu wdrażania wróć do maszyny wirtualnej NW-RHEL01 , wybierz kartę Możliwości , a następnie przewiń w dół do i wybierz pozycję Kopia zapasowa. Zostanie wyświetlone okienko Kopia zapasowa dla maszyny wirtualnej NW-RHEL01 .

  7. Aby wykonać pierwszą kopię zapasową dla tego serwera, na górnym pasku menu wybierz pozycję Utwórz kopię zapasową teraz.

    Zostanie wyświetlone okienko Utwórz kopię zapasową teraz dla NW-RHEL01 .

  8. Wybierz przycisk OK.

Włączanie tworzenia kopii zapasowej przy użyciu interfejsu wiersza polecenia platformy Azure

  1. Najpierw utwórz magazyn azure-backup przy użyciu usługi Cloud Shell:

    az backup vault create \
    --resource-group vmbackups \
    --location westus2 \
    --name azure-backup

  2. Za pomocą usługi Cloud Shell włącz kopię zapasową maszyny wirtualnej NW-APP01 .

    az backup protection enable-for-vm \
    --resource-group vmbackups \
    --vault-name azure-backup \
    --vm NW-APP01 \
    --policy-name EnhancedPolicy

  3. Monitoruj postęp konfiguracji przy użyciu interfejsu wiersza polecenia platformy Azure.

    az backup job list \
    --resource-group vmbackups \
    --vault-name azure-backup \
    --output table

    Nie uruchamiaj poprzedniego polecenia, dopóki nie zobaczysz, że ConfigureBackup zostało to zakończone.

    Name                                  Operation        Status      Item Name    Start Time UTC                    Duration
------------------------------------  ---------------  ----------  -----------  --------------------------------  --------------
a3df79b4-be4f-4cc9-8b2c-a5ead44a6a12  ConfigureBackup  Completed   NW-APP01     2019-08-01T06:19:12.101048+00:00  0:00:31.305975
5e1531a9-8b3d-4983-a642-86ee982f7036  Backup           InProgress  NW-RHEL01    2019-08-01T06:18:35.955118+00:00  0:01:22.734182
860d4dca-9603-4a4e-9f3b-93f242a0a64d  ConfigureBackup  Completed   NW-RHEL01    2019-08-01T06:13:33.860598+00:00  0:00:31.256773

  4. Utwórz początkową kopię zapasową maszyny wirtualnej, nie czekając, aż zostanie ona utworzona zgodnie z harmonogramem.

    az backup protection backup-now \
    --resource-group vmbackups \
    --vault-name azure-backup \
    --container-name NW-APP01 \
    --item-name NW-APP01 \
    --retain-until 18-10-2030 \
    --backup-management-type AzureIaasVM

    Nie trzeba czekać na zakończenie tworzenia kopii zapasowej, ponieważ w następnej sekcji pokazano, jak monitorować postęp w portalu.

Monitorowanie tworzenia kopii zapasowych w portalu

Wyświetlanie stanu kopii zapasowej pojedynczej maszyny wirtualnej

  1. W menu witryny Azure Portal lub na stronie głównej wybierz pozycję Wszystkie zasoby.

  2. Wprowadź ciąg Maszyny wirtualne w polu wyszukiwania w górnej części strony i wybierz pozycję Maszyny wirtualne z wyników.

  3. Wybierz maszynę wirtualną NW-APP01. Zostanie wyświetlone okienko maszyny wirtualnej NW-APP01 .

  4. W środkowym okienku menu wybierz kartę Możliwości , a następnie przewiń do i wybierz pozycję Kopia zapasowa. Zostanie wyświetlone okienko Kopia zapasowa dla maszyny wirtualnej NW-APP01 .

    W sekcji Stan kopii zapasowej pole Stan ostatniej kopii zapasowej wyświetla bieżący stan kopii zapasowej.

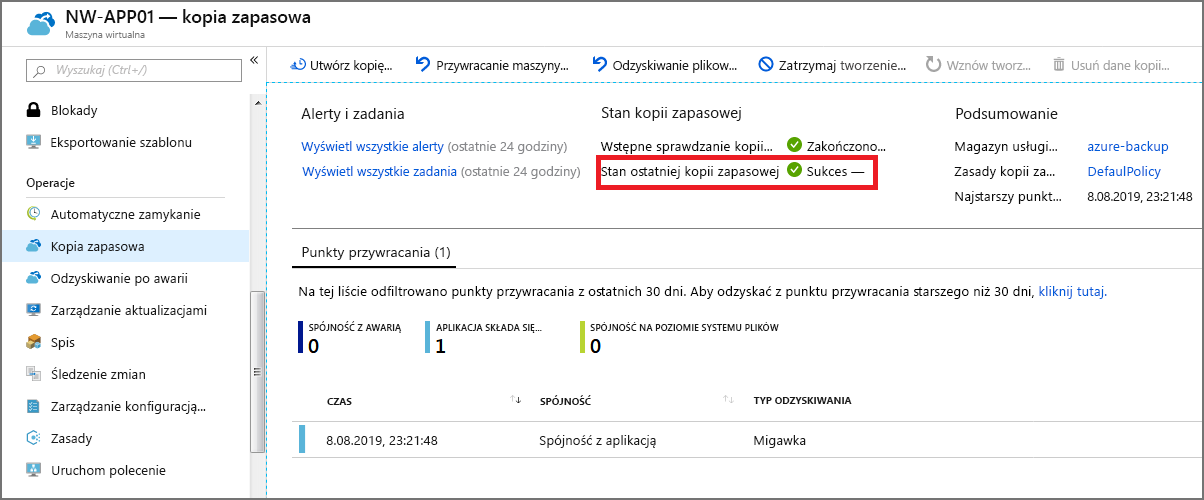

    Zrzut ekranu przedstawiający stronę Kopia zapasowa po jej skonfigurowaniu.

Wyświetlanie stanu kopii zapasowych w magazynie usługi Recovery Service

  1. W menu witryny Azure Portal lub na stronie głównej wybierz pozycję Wszystkie zasoby.

  2. Posortuj listę według typu, a następnie wybierz magazyn azure-backup Recovery Services. Zostanie wyświetlone okienko magazynu usługi Azure-Backup Recovery Services.

  3. W okienku Przegląd wybierz wewnętrzną kartę Kopia zapasowa, aby wyświetlić podsumowanie wszystkich elementów kopii zapasowej, używanego magazynu i bieżącego stanu wszystkich zadań tworzenia kopii zapasowej.

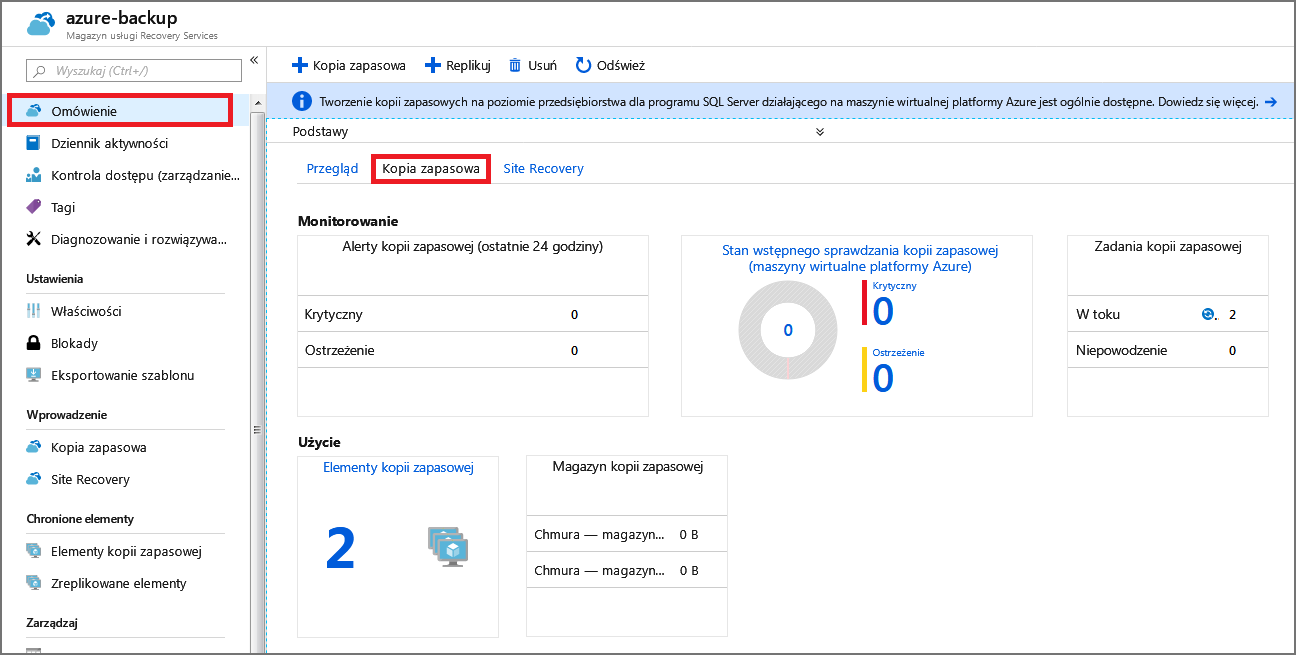

    Zrzut ekranu przedstawiający pulpit nawigacyjny Kopia zapasowa.
