Integrowanie z usługą Xamarin.Forms
Tworzenie grafiki SkiaSharp reagującej na dotyk i Xamarin.Forms elementy

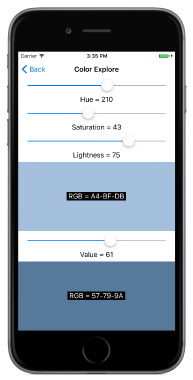

Grafika SkiaSharp może być zintegrowana z resztą na Xamarin.Forms kilka sposobów. Możesz połączyć kanwę SkiaSharp i Xamarin.Forms elementy na tej samej stronie, a nawet umieścić Xamarin.Forms elementy na kanwie SkiaSharp:
Innym podejściem do tworzenia interaktywnej grafiki SkiaSharp w programie Xamarin.Forms jest dotyk.
Druga strona w przykładowym programie ma tytuł Tap Toggle Fill (Przełącz wypełnienie). Rysuje proste kółko na dwa sposoby — bez wypełnienia i z wypełnieniem — przełączane przez naciśnięcie. Klasa TapToggleFillPage pokazuje, jak można zmienić grafikę SkiaSharp w odpowiedzi na dane wejściowe użytkownika.
Na tej stronie klasa SKCanvasView jest tworzone w pliku TapToggleFill.xaml , który również ustawia obiekt Xamarin.FormsTapGestureRecognizer w widoku:
<ContentPage xmlns="http://xamarin.com/schemas/2014/forms"
xmlns:x="http://schemas.microsoft.com/winfx/2009/xaml"
xmlns:skia="clr-namespace:SkiaSharp.Views.Forms;assembly=SkiaSharp.Views.Forms"
x:Class="SkiaSharpFormsDemos.TapToggleFillPage"
Title="Tap Toggle Fill">
<skia:SKCanvasView PaintSurface="OnCanvasViewPaintSurface">
<skia:SKCanvasView.GestureRecognizers>
<TapGestureRecognizer Tapped="OnCanvasViewTapped" />
</skia:SKCanvasView.GestureRecognizers>
</skia:SKCanvasView>
</ContentPage>
Zwróć uwagę na deklarację skia przestrzeni nazw XML.
Procedura Tapped obsługi obiektu TapGestureRecognizer po prostu przełącza wartość pola logicznego i wywołuje metodę InvalidateSurface SKCanvasView:
bool showFill = true;
...
void OnCanvasViewTapped(object sender, EventArgs args)
{
showFill ^= true;
(sender as SKCanvasView).InvalidateSurface();
}
Wywołanie w celu InvalidateSurface efektywnego wygenerowania wywołania PaintSurface programu obsługi, które używa showFill pola do wypełnienia lub braku wypełnienia okręgu:
void OnCanvasViewPaintSurface(object sender, SKPaintSurfaceEventArgs args)
{
SKImageInfo info = args.Info;
SKSurface surface = args.Surface;
SKCanvas canvas = surface.Canvas;
canvas.Clear();
SKPaint paint = new SKPaint
{
Style = SKPaintStyle.Stroke,
Color = Color.Red.ToSKColor(),
StrokeWidth = 50
};
canvas.DrawCircle(info.Width / 2, info.Height / 2, 100, paint);
if (showFill)
{
paint.Style = SKPaintStyle.Fill;
paint.Color = SKColors.Blue;
canvas.DrawCircle(info.Width / 2, info.Height / 2, 100, paint);
}
}
Właściwość StrokeWidth została ustawiona na 50, aby podkreślić różnicę. Możesz również zobaczyć całą szerokość linii, rysując najpierw wnętrze, a następnie kontur. Domyślnie rysunki graficzne rysowane w PaintSurface dalszej części programu obsługi zdarzeń ukrywają te rysowane wcześniej w procedurze obsługi.
Na stronie Color Explore pokazano, jak można również zintegrować grafikę SkiaSharp z innymi Xamarin.Forms elementami, a także pokazuje różnicę między dwiema alternatywnymi metodami definiowania kolorów w usłudze SkiaSharp. Metoda statyczna SKColor.FromHsl tworzy SKColor wartość na podstawie modelu Hue-Saturation-Lightness:
public static SKColor FromHsl (Single h, Single s, Single l, Byte a)
Metoda statyczna SKColor.FromHsv tworzy SKColor wartość na podstawie podobnego modelu Hue-Saturation-Value:
public static SKColor FromHsv (Single h, Single s, Single v, Byte a)
W obu przypadkach h argumenty wahają się od 0 do 360. Argumenty s, li v wahają się od 0 do 100. Argumenty a (alfa lub nieprzezroczystości) wahają się od 0 do 255.
Plik ColorExplorePage.xaml tworzy dwa SKCanvasView obiekty StackLayout obok siebie i Slider Label widoki, które umożliwiają użytkownikowi wybieranie wartości kolorów HSL i HSV:
<ContentPage xmlns="http://xamarin.com/schemas/2014/forms"
xmlns:x="http://schemas.microsoft.com/winfx/2009/xaml"
xmlns:skia="clr-namespace:SkiaSharp.Views.Forms;assembly=SkiaSharp.Views.Forms"
x:Class="SkiaSharpFormsDemos.Basics.ColorExplorePage"
Title="Color Explore">
<StackLayout>
<!-- Hue slider -->
<Slider x:Name="hueSlider"
Maximum="360"
Margin="20, 0"
ValueChanged="OnSliderValueChanged" />
<Label HorizontalTextAlignment="Center"
Text="{Binding Source={x:Reference hueSlider},
Path=Value,
StringFormat='Hue = {0:F0}'}" />
<!-- Saturation slider -->
<Slider x:Name="saturationSlider"
Maximum="100"
Margin="20, 0"
ValueChanged="OnSliderValueChanged" />
<Label HorizontalTextAlignment="Center"
Text="{Binding Source={x:Reference saturationSlider},
Path=Value,
StringFormat='Saturation = {0:F0}'}" />
<!-- Lightness slider -->
<Slider x:Name="lightnessSlider"
Maximum="100"
Margin="20, 0"
ValueChanged="OnSliderValueChanged" />
<Label HorizontalTextAlignment="Center"
Text="{Binding Source={x:Reference lightnessSlider},
Path=Value,
StringFormat='Lightness = {0:F0}'}" />
<!-- HSL canvas view -->
<Grid VerticalOptions="FillAndExpand">
<skia:SKCanvasView x:Name="hslCanvasView"
PaintSurface="OnHslCanvasViewPaintSurface" />
<Label x:Name="hslLabel"
HorizontalOptions="Center"
VerticalOptions="Center"
BackgroundColor="Black"
TextColor="White" />
</Grid>
<!-- Value slider -->
<Slider x:Name="valueSlider"
Maximum="100"
Margin="20, 0"
ValueChanged="OnSliderValueChanged" />
<Label HorizontalTextAlignment="Center"
Text="{Binding Source={x:Reference valueSlider},
Path=Value,
StringFormat='Value = {0:F0}'}" />
<!-- HSV canvas view -->
<Grid VerticalOptions="FillAndExpand">
<skia:SKCanvasView x:Name="hsvCanvasView"
PaintSurface="OnHsvCanvasViewPaintSurface" />
<Label x:Name="hsvLabel"
HorizontalOptions="Center"
VerticalOptions="Center"
BackgroundColor="Black"
TextColor="White" />
</Grid>
</StackLayout>
</ContentPage>
Dwa SKCanvasView elementy znajdują się w jednej komórce Grid z Label siedzeniem na górze w celu wyświetlenia wynikowej wartości koloru RGB.
Plik ColorExplorePage.xaml.cs jest stosunkowo prosty. Udostępniona ValueChanged procedura obsługi dla trzech Slider elementów po prostu unieważnia oba SKCanvasView elementy. Programy PaintSurface obsługi czyściją kanwę z kolorem wskazywanymi przez Slider elementy, a także ustawiają Label siedzenie na górze SKCanvasView elementów:
public partial class ColorExplorePage : ContentPage
{
public ColorExplorePage()
{
InitializeComponent();
hueSlider.Value = 0;
saturationSlider.Value = 100;
lightnessSlider.Value = 50;
valueSlider.Value = 100;
}
void OnSliderValueChanged(object sender, ValueChangedEventArgs args)
{
hslCanvasView.InvalidateSurface();
hsvCanvasView.InvalidateSurface();
}
void OnHslCanvasViewPaintSurface(object sender, SKPaintSurfaceEventArgs args)
{
SKColor color = SKColor.FromHsl((float)hueSlider.Value,
(float)saturationSlider.Value,
(float)lightnessSlider.Value);
args.Surface.Canvas.Clear(color);
hslLabel.Text = String.Format(" RGB = {0:X2}-{1:X2}-{2:X2} ",
color.Red, color.Green, color.Blue);
}
void OnHsvCanvasViewPaintSurface(object sender, SKPaintSurfaceEventArgs args)
{
SKColor color = SKColor.FromHsv((float)hueSlider.Value,
(float)saturationSlider.Value,
(float)valueSlider.Value);
args.Surface.Canvas.Clear(color);
hsvLabel.Text = String.Format(" RGB = {0:X2}-{1:X2}-{2:X2} ",
color.Red, color.Green, color.Blue);
}
}
Zarówno w modelach kolorów HSL, jak i HSV wartość Hue waha się od 0 do 360 i wskazuje dominujący odcień koloru. Są to tradycyjne kolory tęczy: czerwony, pomarańczowy, żółty, zielony, niebieski, indigo, fioletowy i z powrotem w okręgu na czerwony.
W modelu HSL wartość 0 dla lightness jest zawsze, a wartość 100 jest zawsze biała. Gdy wartość nasycenia wynosi 0, wartości lekkości z zakresu od 0 do 100 są odcieniami szarości. Zwiększenie nasycenia zwiększa kolor. Czyste kolory (które są wartościami RGB z jednym składnikiem równym 255, inne równe 0, a trzeci z zakresu od 0 do 255) występują, gdy nasycenie wynosi 100, a światło wynosi 50.
W modelu HSV czystych kolorów wynik, gdy nasycenie i wartość wynosi 100. Gdy wartość to 0, niezależnie od innych ustawień, kolor jest. Szare odcienie występują, gdy nasycenie wynosi 0, a wartości wahają się od 0 do 100.
Ale najlepszym sposobem, aby poczuć się dla dwóch modeli, jest eksperymentowanie z nimi samodzielnie:
