Przewodnik — używanie dotyku w systemie Android

Artykuł
05/09/2018

Zobaczmy, jak używać pojęć z poprzedniej sekcji w działającej aplikacji. Utworzymy aplikację z czterema działaniami. Pierwszym działaniem będzie menu lub tablica przełączania, która uruchomi inne działania w celu zademonstrowania różnych interfejsów API. Poniższy zrzut ekranu przedstawia główne działanie:

Pierwsze działanie, Touch Sample, pokaże, jak używać procedur obsługi zdarzeń do dotykania widoków. Działanie rozpoznawania gestów pokaże, jak podklasy Android.View.Views i obsługiwać zdarzenia, a także pokazuje, jak obsługiwać gesty szczypta. Trzecie i końcowe działanie, Niestandardowe gesty, pokaże, jak używać gestów niestandardowych. Aby ułatwić śledzenie i absorbowanie rzeczy, podzielimy ten przewodnik na sekcje, a każda sekcja koncentruje się na jednej z działań.

Przykładowe działanie touch

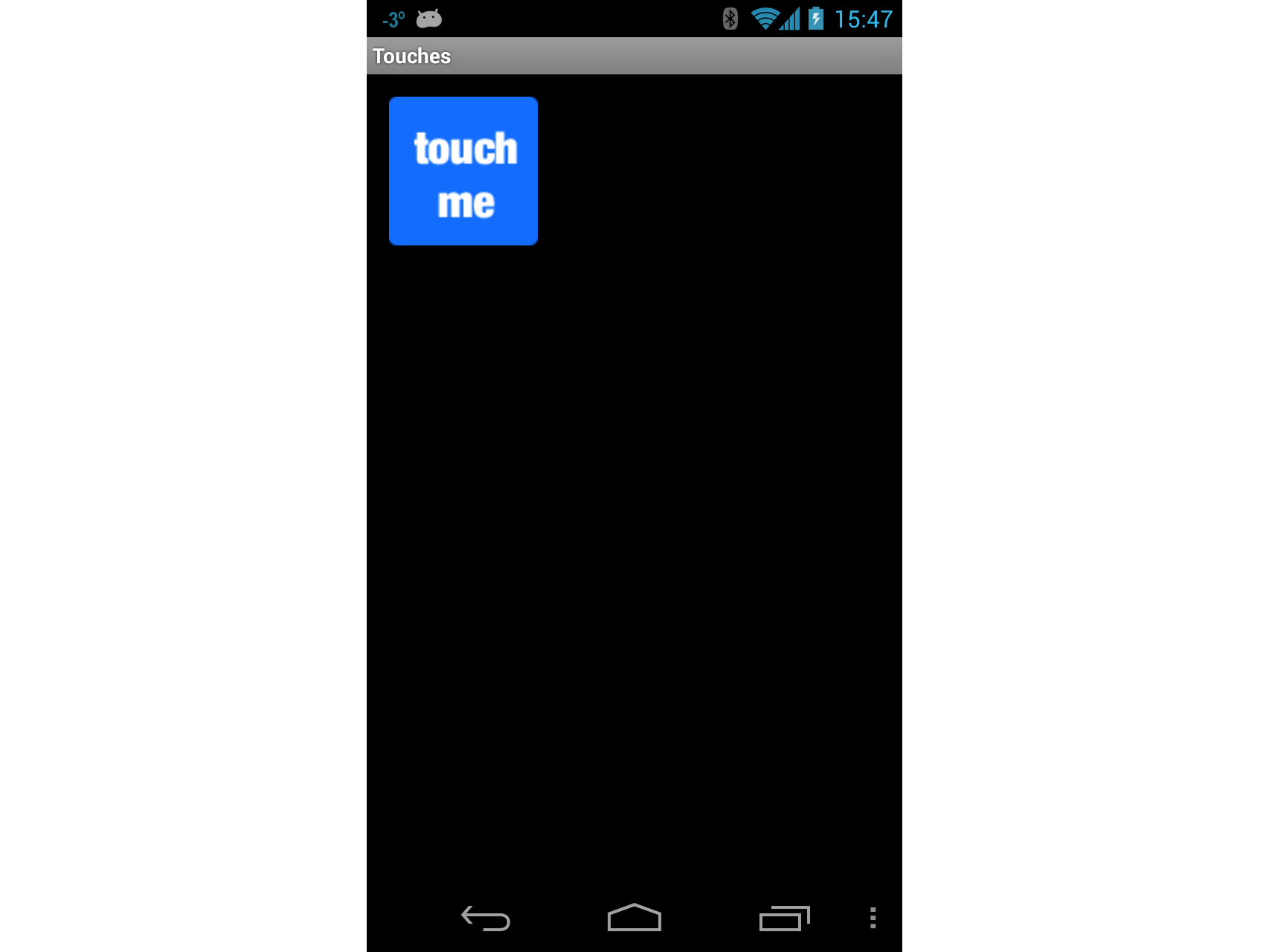

Otwórz TouchWalkthrough_Start projektu. Funkcja MainActivity jest ustawiona na przejście — do nas należy zaimplementowanie zachowania dotykowego w działaniu. Jeśli uruchomisz aplikację i klikniesz pozycję Touch Sample, następujące działanie powinno zostać uruchomione:
Teraz, gdy potwierdziliśmy, że działanie zostanie uruchomione, otwórz plik TouchActivity.cs i dodaj procedurę obsługi dla Touch zdarzenia :ImageView
```
_touchMeImageView.Touch += TouchMeImageViewOnTouch;
```

Następnie dodaj następującą metodę, aby TouchActivity.cs:

private void TouchMeImageViewOnTouch(object sender, View.TouchEventArgs touchEventArgs)
{
    string message;
    switch (touchEventArgs.Event.Action & MotionEventActions.Mask)
    {
        case MotionEventActions.Down:
        case MotionEventActions.Move:
        message = "Touch Begins";
        break;

        case MotionEventActions.Up:
        message = "Touch Ends";
        break;

        default:
        message = string.Empty;
        break;
    }

    _touchInfoTextView.Text = message;
}

Zwróć uwagę, że w powyższym kodzie traktujemy Move akcję i Down jako tę samą. Jest to spowodowane tym, że mimo że użytkownik może nie podnieść palca z ImageView, może poruszać się lub nacisk wywierany przez użytkownika może ulec zmianie. Te typy zmian wygenerują Move akcję.

Za każdym razem, gdy użytkownik dotyka elementu , Touch zdarzenie zostanie podniesioneImageView, a nasza procedura obsługi wyświetli komunikat Touch Rozpoczyna się na ekranie, jak pokazano na poniższym zrzucie ekranu:

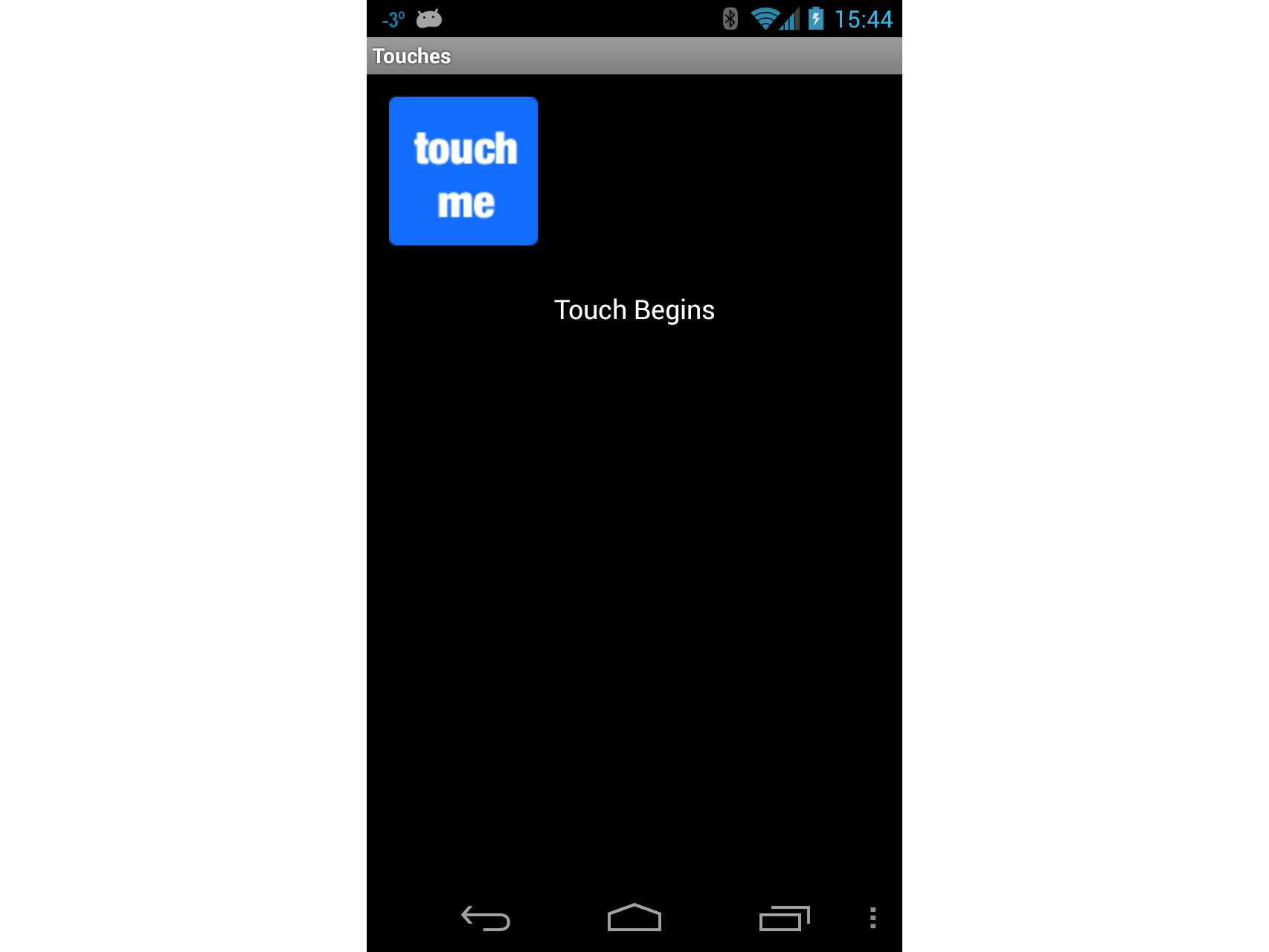

Tak długo, jak użytkownik dotyka ImageViewelementu , funkcja Touch Begins będzie wyświetlana w elemecie TextView. Gdy użytkownik nie dotyka ImageViewjuż elementu , w pliku zostanie wyświetlony TextViewkomunikat Touch Ends, jak pokazano na poniższym zrzucie ekranu:

Działanie rozpoznawania gestów

Teraz zaimplementuj działanie rozpoznawania gestów. To działanie pokaże, jak przeciągnąć widok wokół ekranu i zilustrować jeden sposób implementowania szczypta do powiększenia.

Dodaj nowe działanie do aplikacji o nazwie GestureRecognizer. Zmodyfikuj kod dla tego działania, tak aby był podobny do następującego kodu:

public class GestureRecognizerActivity : Activity
{
    protected override void OnCreate(Bundle bundle)
    {
        base.OnCreate(bundle);
        View v = new GestureRecognizerView(this);
        SetContentView(v);
    }
}

Dodaj nowy widok systemu Android do projektu i nadaj mu GestureRecognizerViewnazwę . Dodaj następujące zmienne do tej klasy:

private static readonly int InvalidPointerId = -1;

private readonly Drawable _icon;
private readonly ScaleGestureDetector _scaleDetector;

private int _activePointerId = InvalidPointerId;
private float _lastTouchX;
private float _lastTouchY;
private float _posX;
private float _posY;
private float _scaleFactor = 1.0f;

Dodaj następujący konstruktor do GestureRecognizerView. Ten konstruktor doda element ImageView do naszego działania. W tym momencie kod nadal nie zostanie skompilowany — musimy utworzyć klasę MyScaleListener , która ułatwi zmianę rozmiaru ImageView , gdy użytkownik go utworzy:

public GestureRecognizerView(Context context): base(context, null, 0)
{
    _icon = context.Resources.GetDrawable(Resource.Drawable.Icon);
    _icon.SetBounds(0, 0, _icon.IntrinsicWidth, _icon.IntrinsicHeight);
    _scaleDetector = new ScaleGestureDetector(context, new MyScaleListener(this));
}

Aby narysować obraz naszego działania, musimy zastąpić OnDraw metodę klasy View, jak pokazano w poniższym fragmencie kodu. Ten kod przeniesie element ImageView do pozycji określonej przez _posX element i _posY , a także zmieni rozmiar obrazu zgodnie ze współczynnikiem skalowania:
```
protected override void OnDraw(Canvas canvas)
{
    base.OnDraw(canvas);
    canvas.Save();
    canvas.Translate(_posX, _posY);
    canvas.Scale(_scaleFactor, _scaleFactor);
    _icon.Draw(canvas);
    canvas.Restore();
}
```

Następnie musimy zaktualizować zmienną _scaleFactor wystąpienia, ponieważ użytkownik p wywłaszcza ImageViewelement . Dodamy klasę o nazwie MyScaleListener. Ta klasa będzie nasłuchiwać zdarzeń skalowania, które będą zgłaszane przez system Android, gdy użytkownik ściągnie ImageViewelement . Dodaj następującą klasę wewnętrzną do GestureRecognizerViewklasy . Ta klasa to ScaleGesture.SimpleOnScaleGestureListener. Ta klasa to klasa wygody, którą odbiorniki mogą podklasować, gdy interesuje Cię podzbiór gestów:

private class MyScaleListener : ScaleGestureDetector.SimpleOnScaleGestureListener
{
    private readonly GestureRecognizerView _view;

    public MyScaleListener(GestureRecognizerView view)
    {
        _view = view;
    }

    public override bool OnScale(ScaleGestureDetector detector)
    {
        _view._scaleFactor *= detector.ScaleFactor;

        // put a limit on how small or big the image can get.
        if (_view._scaleFactor > 5.0f)
        {
            _view._scaleFactor = 5.0f;
        }
        if (_view._scaleFactor < 0.1f)
        {
            _view._scaleFactor = 0.1f;
        }

        _view.Invalidate();
        return true;
    }
}

Następną metodą, w GestureRecognizerView ramach których musimy przesłonić, jest OnTouchEvent. Poniższy kod zawiera pełną implementację tej metody. Istnieje tu wiele kodu, więc pośmińmy minutę i przyjrzyjmy się temu, co się tutaj dzieje. Pierwszą rzeczą, jaką wykonuje ta metoda, jest skalowanie ikony w razie potrzeby — jest to obsługiwane przez wywołanie metody _scaleDetector.OnTouchEvent. Następnie spróbujemy ustalić, jaka akcja nosi nazwę tej metody:

Jeśli użytkownik dotknął ekranu, rejestrujemy pozycje X i Y oraz identyfikator pierwszego wskaźnika, który dotknął ekranu.
Jeśli użytkownik przeniósł swój dotyk na ekranie, dowiesz się, jak daleko użytkownik przeniósł wskaźnik.
Jeśli użytkownik zniesie palec z ekranu, zatrzymamy śledzenie gestów.

public override bool OnTouchEvent(MotionEvent ev)
{
    _scaleDetector.OnTouchEvent(ev);

    MotionEventActions action = ev.Action & MotionEventActions.Mask;
    int pointerIndex;

    switch (action)
    {
        case MotionEventActions.Down:
        _lastTouchX = ev.GetX();
        _lastTouchY = ev.GetY();
        _activePointerId = ev.GetPointerId(0);
        break;

        case MotionEventActions.Move:
        pointerIndex = ev.FindPointerIndex(_activePointerId);
        float x = ev.GetX(pointerIndex);
        float y = ev.GetY(pointerIndex);
        if (!_scaleDetector.IsInProgress)
        {
            // Only move the ScaleGestureDetector isn't already processing a gesture.
            float deltaX = x - _lastTouchX;
            float deltaY = y - _lastTouchY;
            _posX += deltaX;
            _posY += deltaY;
            Invalidate();
        }

        _lastTouchX = x;
        _lastTouchY = y;
        break;

        case MotionEventActions.Up:
        case MotionEventActions.Cancel:
        // We no longer need to keep track of the active pointer.
        _activePointerId = InvalidPointerId;
        break;

        case MotionEventActions.PointerUp:
        // check to make sure that the pointer that went up is for the gesture we're tracking.
        pointerIndex = (int) (ev.Action & MotionEventActions.PointerIndexMask) >> (int) MotionEventActions.PointerIndexShift;
        int pointerId = ev.GetPointerId(pointerIndex);
        if (pointerId == _activePointerId)
        {
            // This was our active pointer going up. Choose a new
            // action pointer and adjust accordingly
            int newPointerIndex = pointerIndex == 0 ? 1 : 0;
            _lastTouchX = ev.GetX(newPointerIndex);
            _lastTouchY = ev.GetY(newPointerIndex);
            _activePointerId = ev.GetPointerId(newPointerIndex);
        }
        break;

    }
    return true;
}

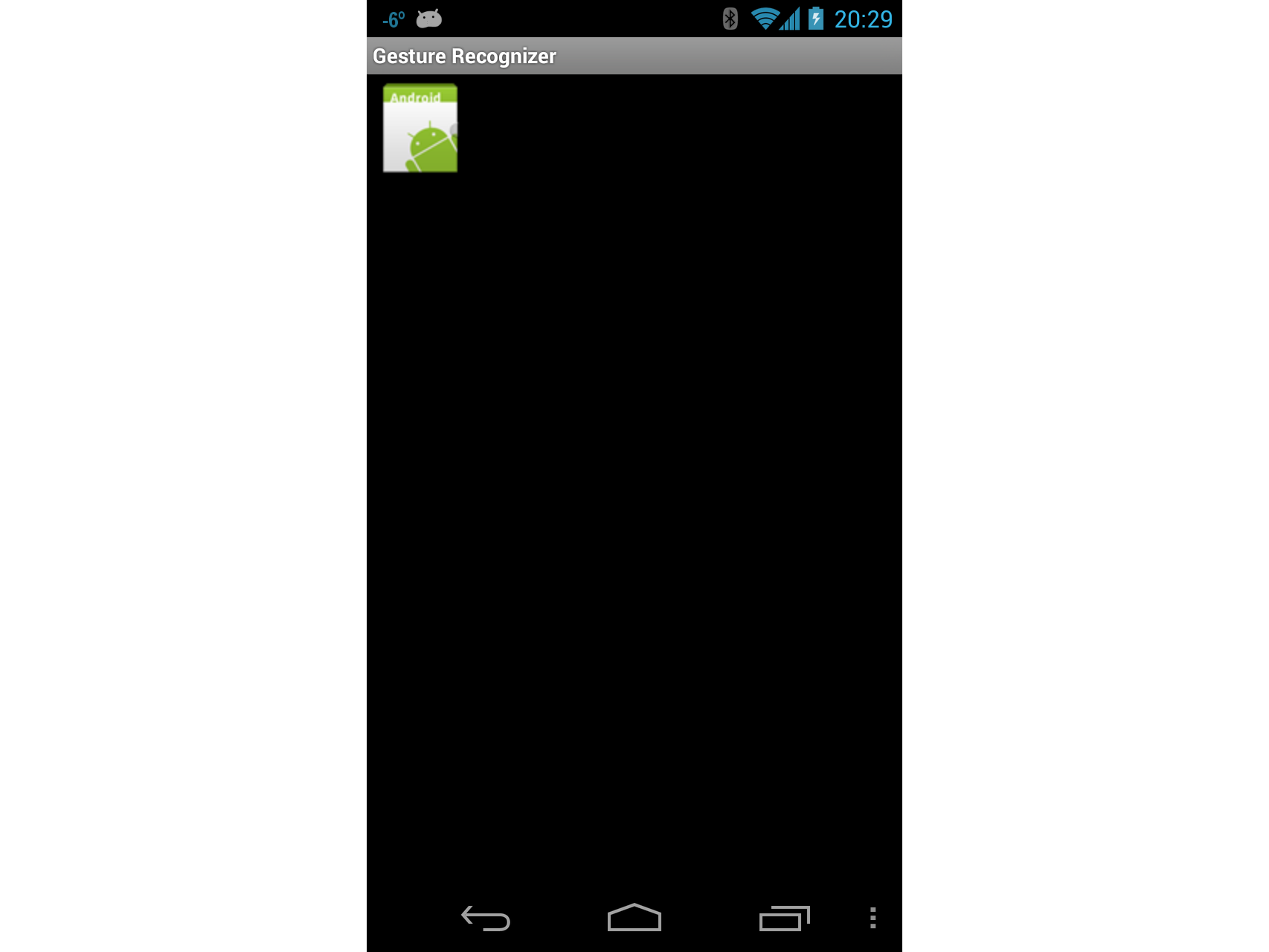

Teraz uruchom aplikację i uruchom działanie rozpoznawania gestów. Po uruchomieniu ekranu powinien wyglądać podobnie do poniższego zrzutu ekranu:

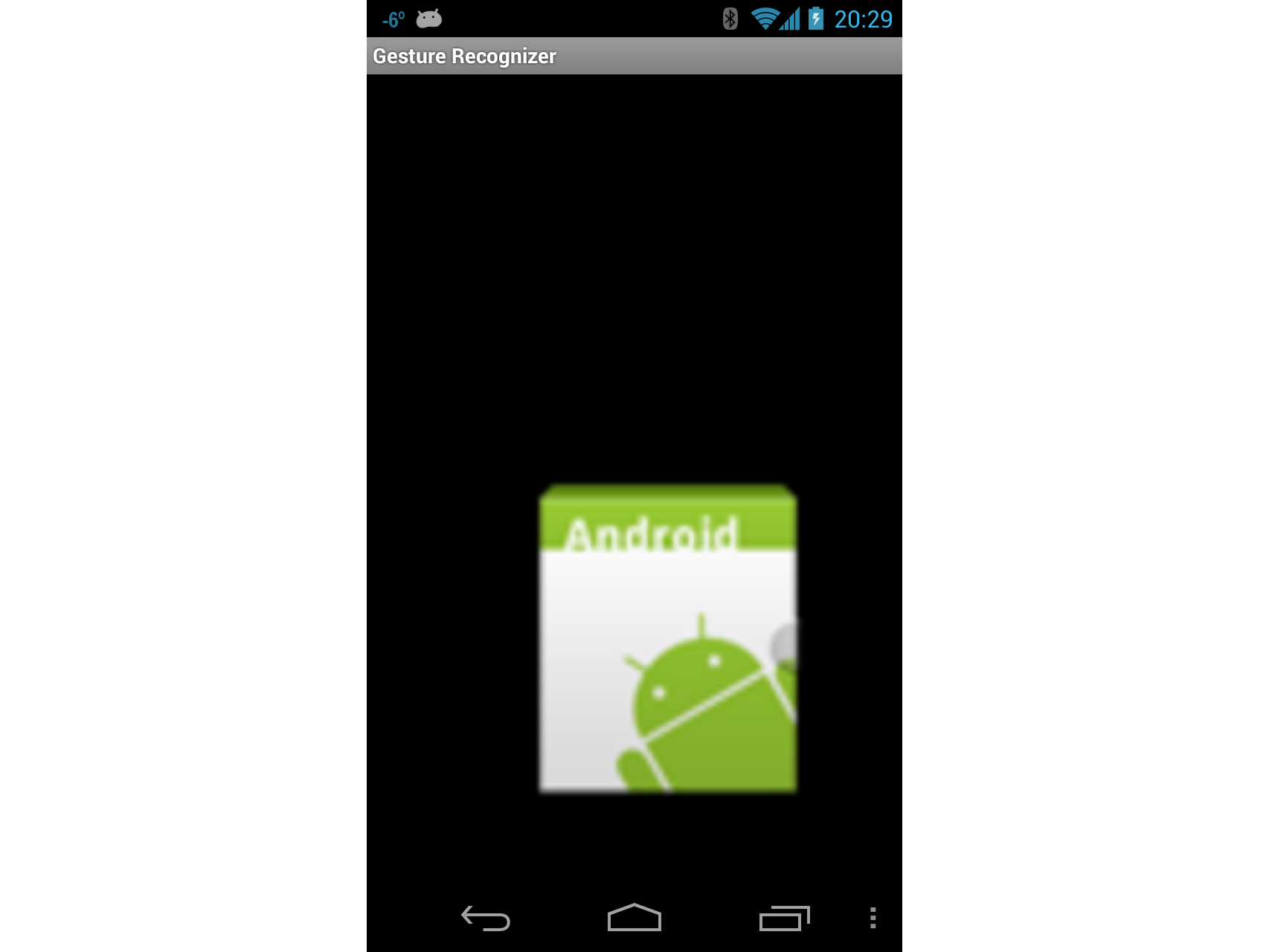

Teraz dotknij ikony i przeciągnij ją wokół ekranu. Spróbuj wykonać gest uszczypnięcia do powiększenia. W pewnym momencie ekran może wyglądać podobnie do poniższego zrzutu ekranu:

W tym momencie powinieneś dać sobie pat na plecach: właśnie zaimplementowano szczypta do powiększenia aplikacji systemu Android! Wykonaj szybką przerwę i przejdź do trzeciego i ostatniego działania w tym przewodniku — za pomocą gestów niestandardowych.

Niestandardowe działanie gestu

Ostatni ekran w tym przewodniku będzie używać gestów niestandardowych.

Na potrzeby tego przewodnika biblioteka gestów została już utworzona przy użyciu narzędzia gestów i dodana do projektu w pliku Resources/raw/gestures. Dzięki temu trochę utrzymania domu z drogi, możemy przejść z ostateczną aktywnością w przewodniku.

Dodaj plik układu o nazwie custom_gesture_layout.axml do projektu z następującą zawartością. Projekt zawiera już wszystkie obrazy w folderze Resources :

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:orientation="vertical"
    android:layout_width="match_parent"
    android:layout_height="match_parent">
    <LinearLayout
        android:layout_width="match_parent"
        android:layout_height="0dp"
        android:layout_weight="1" />
    <ImageView
        android:src="@drawable/check_me"
        android:layout_width="match_parent"
        android:layout_height="0dp"
        android:layout_weight="3"
        android:id="@+id/imageView1"
        android:layout_gravity="center_vertical" />
    <LinearLayout
        android:layout_width="match_parent"
        android:layout_height="0dp"
        android:layout_weight="1" />
</LinearLayout>

Następnie dodaj nowe działanie do projektu i nadaj mu CustomGestureRecognizerActivity.csnazwę . Dodaj dwie zmienne wystąpienia do klasy, jak pokazano w następujących dwóch wierszach kodu:
```
private GestureLibrary _gestureLibrary;
private ImageView _imageView;
```
Zmodyfikuj metodę OnCreate tego działania, tak aby przypominał następujący kod. Pośmińmy chwilę, aby wyjaśnić, co się dzieje w tym kodzie. Pierwszą rzeczą, którą robimy, jest utworzenie wystąpienia GestureOverlayView elementu i ustawienie, które jest głównym widokiem działania. Przypisujemy również program obsługi zdarzeń do GesturePerformed zdarzenia GestureOverlayView. Następnie zawyżamy utworzony wcześniej plik układu i dodamy go jako widok podrzędny obiektu GestureOverlayView. Ostatnim krokiem jest zainicjowanie zmiennej _gestureLibrary i załadowanie pliku gestów z zasobów aplikacji. Jeśli z jakiegoś powodu nie można załadować pliku gestów, nie można wykonać zbyt wielu czynności, więc jest ono zamykane:
```
protected override void OnCreate(Bundle bundle)
{
    base.OnCreate(bundle);

    GestureOverlayView gestureOverlayView = new GestureOverlayView(this);
    SetContentView(gestureOverlayView);
    gestureOverlayView.GesturePerformed += GestureOverlayViewOnGesturePerformed;

    View view = LayoutInflater.Inflate(Resource.Layout.custom_gesture_layout, null);
    _imageView = view.FindViewById<ImageView>(Resource.Id.imageView1);
    gestureOverlayView.AddView(view);

    _gestureLibrary = GestureLibraries.FromRawResource(this, Resource.Raw.gestures);
    if (!_gestureLibrary.Load())
    {
        Log.Wtf(GetType().FullName, "There was a problem loading the gesture library.");
        Finish();
    }
}
```

Ostatnia rzecz, którą musimy wykonać, aby zaimplementować metodę GestureOverlayViewOnGesturePerformed , jak pokazano w poniższym fragmencie kodu. Po wykryciu gestu GestureOverlayView wywołuje on z powrotem do tej metody. Pierwszą IList<Prediction> rzeczą, którą staramy się uzyskać obiekty pasujące do gestu przez wywołanie metody _gestureLibrary.Recognize(). Używamy trochę LINQ, aby uzyskać Prediction najwyższy wynik dla gestu.

Jeśli nie było pasującego gestu z wystarczająco wysokim wynikiem, program obsługi zdarzeń kończy działanie bez wykonywania niczego. W przeciwnym razie sprawdzamy nazwę przewidywania i zmieniamy wyświetlany obraz na podstawie nazwy gestu:

private void GestureOverlayViewOnGesturePerformed(object sender, GestureOverlayView.GesturePerformedEventArgs gesturePerformedEventArgs)
{
    IEnumerable<Prediction> predictions = from p in _gestureLibrary.Recognize(gesturePerformedEventArgs.Gesture)
    orderby p.Score descending
    where p.Score > 1.0
    select p;
    Prediction prediction = predictions.FirstOrDefault();

    if (prediction == null)
    {
        Log.Debug(GetType().FullName, "Nothing seemed to match the user's gesture, so don't do anything.");
        return;
    }

    Log.Debug(GetType().FullName, "Using the prediction named {0} with a score of {1}.", prediction.Name, prediction.Score);

    if (prediction.Name.StartsWith("checkmark"))
    {
        _imageView.SetImageResource(Resource.Drawable.checked_me);
    }
    else if (prediction.Name.StartsWith("erase", StringComparison.OrdinalIgnoreCase))
    {
        // Match one of our "erase" gestures
        _imageView.SetImageResource(Resource.Drawable.check_me);
    }
}

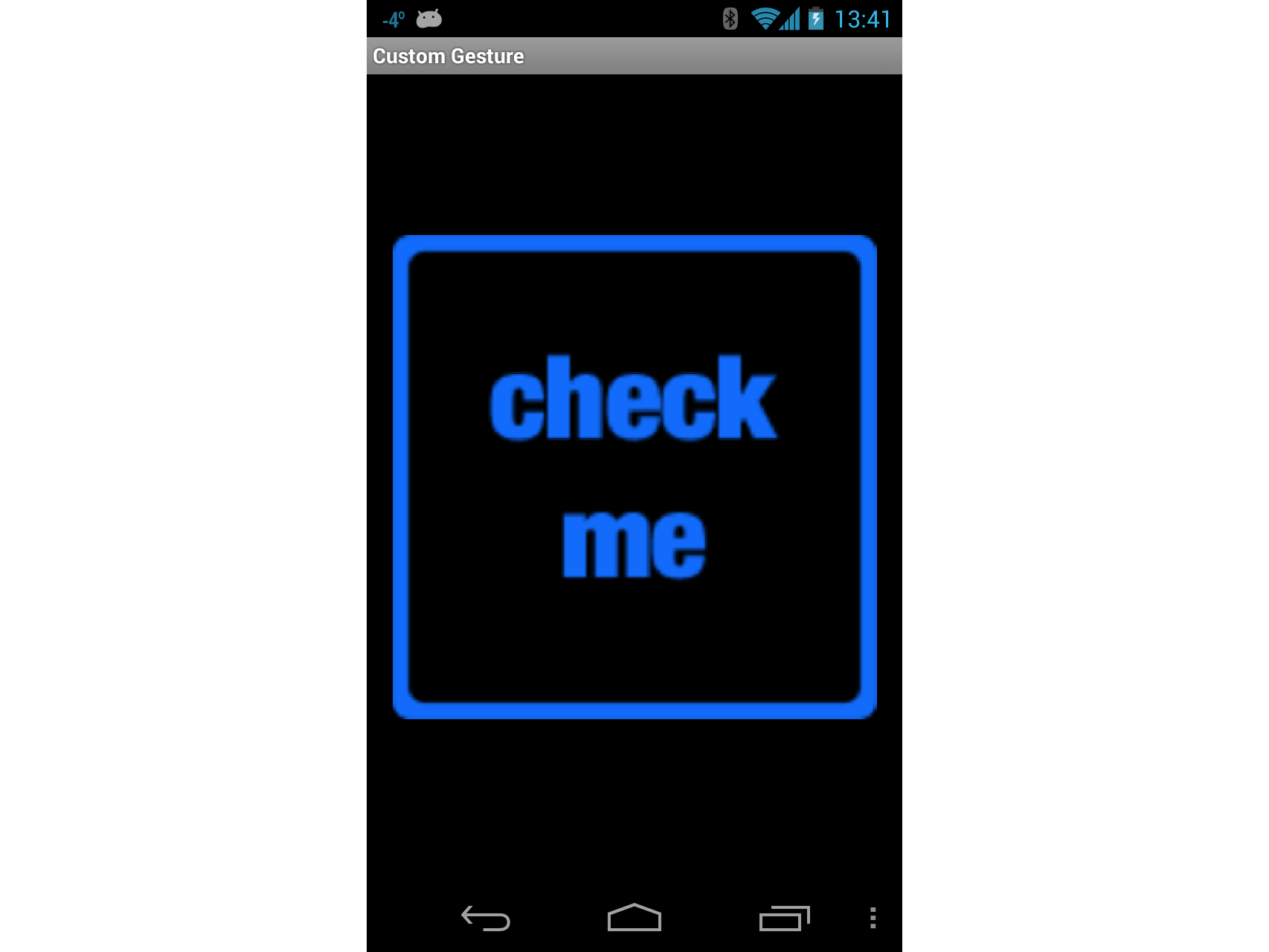

Uruchom aplikację i uruchom działanie niestandardowego rozpoznawania gestów. Powinien wyglądać podobnie do poniższego zrzutu ekranu:

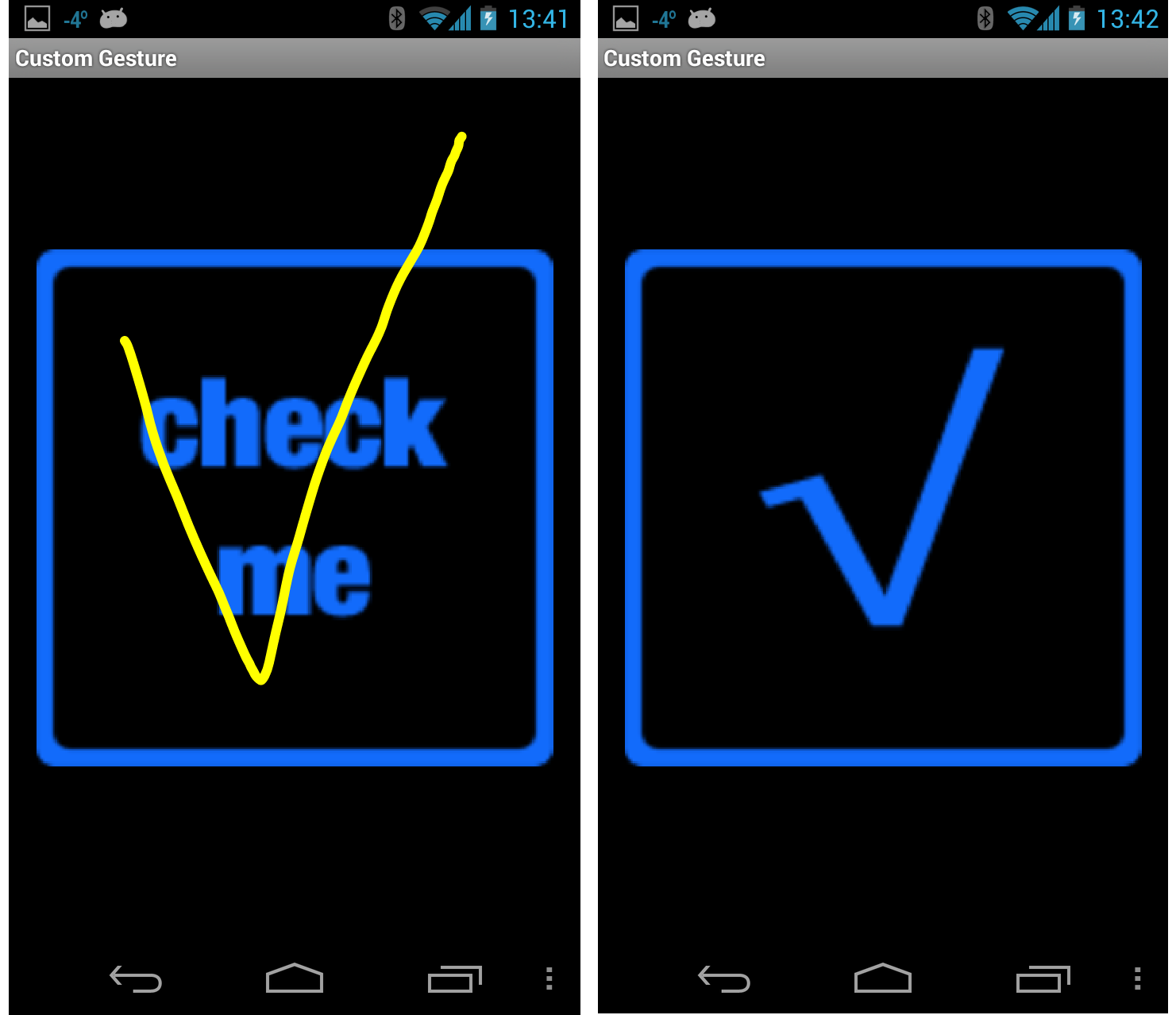

Teraz narysuj znacznik wyboru na ekranie, a wyświetlana mapa bitowa powinna wyglądać mniej więcej tak, jak pokazano na następnych zrzutach ekranu:

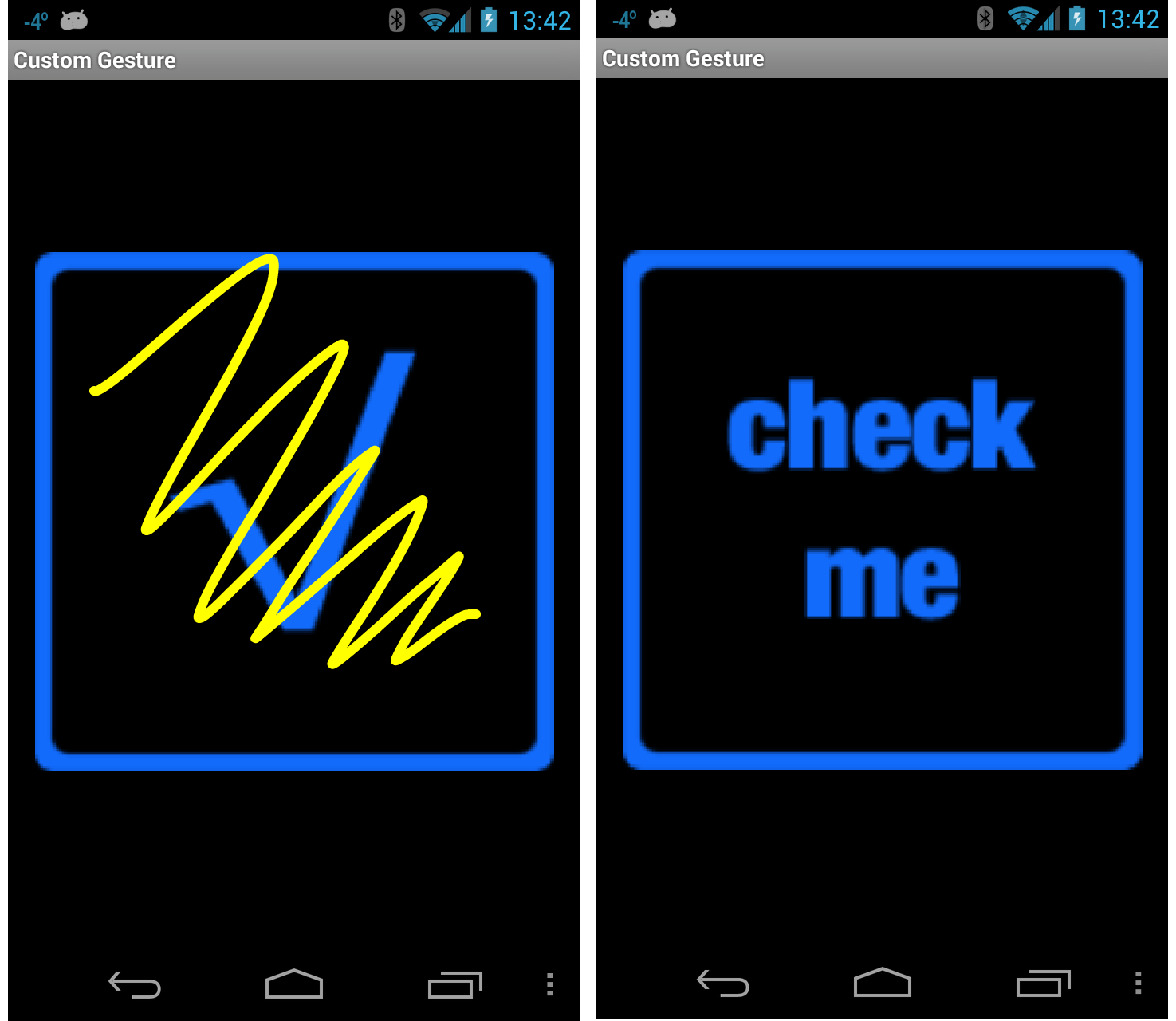

Na koniec narysuj scribble na ekranie. Pole wyboru powinno powrócić do oryginalnego obrazu, jak pokazano na poniższych zrzutach ekranu:

Wiesz już, jak zintegrować dotyk i gesty w aplikacji systemu Android przy użyciu platformy Xamarin.Android.
