Tworzenie raportu zbiorczego przy użyciu narzędzia Projektant raportów oraz Analysis Services Cube

  • Artykuł

Postępy zespołu można śledzić łatwiej poprzez tworzenie raportów, które agregują dane z Visual Studio Application Lifecycle Management (ALM) (TFS) do wykresów i tabel.Na przykład można utworzyć raport, który pokazuje, jak wiele aktywnych elementów roboczych jest przypisanych do każdej osoby w zespole.Aby utworzyć ten typ raportu, należy użyć Projektanta raportów w programie SQL Server i modułu Analysis Services SQL Server dla TFS.

Po utworzeniu pierwszego raportu można zmienić go, eksperymentując z różnymi miarami, wymiarami i układami.Na przykład można zmienić wykres z prostego wykresu kolumnowego na wykres skumulowany słupkowy.

Jeśli wcześniej nie tworzono raportów dla TFS, zobacz Tworzenie, dostosowywanie i zarządzanie raportami dla Visual Studio ALM.Jeśli nie używano wcześniej projektanta raportów, zobacz następującą stronę w witrynie firmy Microsoft w sieci Web: Projektowanie i wdrażanie raportów przy użyciu projektanta raportów.Aby uzyskać informacje dotyczące tworzenia raportów, które zawierają szczegóły na poziomie wierszy (takie jak tytuły elementów roboczych), zobacz Utwórz szczegółowy raport za pomocą Projektanta raportów.

Wymagania

Aby utworzyć raport

  1. W Visual Studio utwórz lub otwórz projekt serwera raportów.Aby uzyskać więcej informacji, zobacz Tworzenie projektu serwera raportów dla Visual Studio ALM.

  2. Na pasku menu, kliknij Projekt, Dodaj nowy element.

    Pojawi się okno dialogowe Dodaj nowy element.

  3. Wybierz opcję Kreator raportów, a następnie wybierz przycisk Dodaj.

    Kreator raportów otwiera się na stronie Wybieranie źródła danych.

  4. Wybierz udostępnione źródło danych Tfs2010OlapReportDS, a następnie kliknij przycisk Dalej.

    Mimo że być może zainstalowano lub uaktualniono do programu TFS 2013, te nazwy, które zostały przypisane do źródeł danych dla programu TFS 2010, są w użyciu.

    Kreator prowadzi do strony projektowania kwerendy.

    [!UWAGA]

    Określone źródło danych łączy się z bazami danych Analysis Services dla TFS.Aby uzyskać więcej informacji, zobacz Wybieranie źródła danych i narzędzia tworzenia.Jeśli projekt nie ma tego źródła danych, należy go utworzyć.Aby uzyskać więcej informacji, zobacz Tworzenie projektu serwera raportów dla Visual Studio ALM.

  5. Wybierz opcję Konstruktor zapytań.

    Pojawi się okno dialogowe Tworzenie kompilacji .

Aby utworzyć kwerendę, która będzie pobierać dane dla raportu

  1. Wybierz moduł Team System, jak pokazano na poniższej ilustracji.

    Konstruktor zapytań — kliknij moduł Team System

    [!UWAGA]

    Jeśli hurtownia danych programu Visual Studio ALM używa programu SQL Server Enterprise Edition, lista modułów będzie zawierać Team System i zestaw perspektyw.Perspektywy zapewniają wąsko zdefiniowany widok danych, który sprawia, że nie jest konieczne przewijanie przez wymiary i pomiary w całym module Team System.Do wykonania tej procedury można użyć perspektywy historii elementu pracy, jeśli jest on dostępny.Aby uzyskać więcej informacji, zobacz Perspektywy i grupy pomiarowe udostępniane w Analysis Services Cube dla Visual Studio.

  2. Rozwiń węzeł Miary, rozwiń grupę miar Historia elementów roboczych, a następnie przeciągnij miarę Liczba skumulowana do obszaru danych, jak na poniższej ilustracji pokazano.

    Konstruktor zapytań — Dodaj Miara liczby zbiorcza

    [!UWAGA]

    Liczba akumulowana pokazuje, ile elementów roboczych jest zaznaczonych.Ponieważ jeszcze nie zastosowano żadnych filtrów, liczba wyświetlana jest łączną liczbą elementów roboczych.Aby uzyskać więcej informacji dotyczących pomiarów elementów roboczych, zobacz Perspektywy i grupy pomiarowe udostępniane w Analysis Services Cube dla Visual Studio.

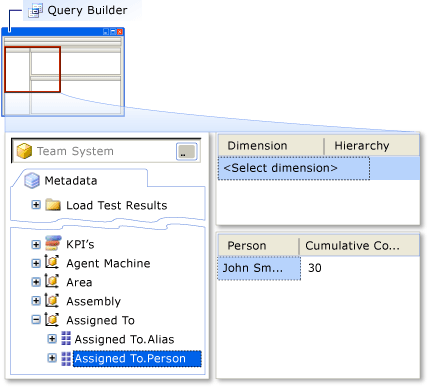

  3. Rozwiń wymiar Przypisano do, a następnie przeciągnij właściwość Osoba do obszaru danych, jak na poniższej ilustracji pokazano.

    Konstruktor zapytań — Dodaj wymiar osoby

    Teraz kwerenda zwraca liczbę elementów roboczych, które są przypisane do poszczególnych osób.

    [!UWAGA]

    Pole Przypisano do zawiera zazwyczaj konta systemu Windows.Dla każdego konta systemu Windows właściwość Osoba zawiera nazwę wyświetlaną tego konta, a właściwość Alias zawiera alias.

  4. Rozwiń wymiar Element roboczy, przeciągnij właściwość Stan do obszaru danych, a następnie kliknij przycisk OK.

    Konstruktor zapytań jest zamknięty, a strona Projektowanie kwerendy pojawi się ponownie w Kreatorze raportów.

Aby zaprojektować początkowy układ raportu

  1. Wybierz przycisk Dalej.

    Kreator prowadzi do strony typu raportu.

  2. Wybierz opcję Macierz, a następnie naciśnij przycisk Dalej.

    Kreator prowadzi do strony projektowania macierzy Matrix.

  3. Wybierz opcję Cumulative_Count, a następnie wybierz przycisk Szczegóły.

  4. Wybierz opcję Stan, a następnie wybierz polecenie Kolumny.

  5. Wybierz opcję Osoba, wybierz polecenie Wiersze, a następnie kliknij przycisk Dalej.

    Kreator prowadzi do strony wyboru stylu macierzy Matrix.

  6. Wybierz dowolny styl, a następnie naciśnij przycisk Dalej.

    Kreator prowadzi do strony wypełniania raportu.

  7. Aby utworzyć raport, wpisz nazwę raportu, wybierz polecenie Podgląd raportu, a następnie wybierz polecenie Zakończ.

    Kreator zostanie zamknięty i wyświetli się okno dokumentu z aktywną kartą Podgląd.

Aby zastąpić tabelę z wykresem

  1. W oknie dokumentu raportu należy wybrać kartę Układ.

    [!UWAGA]

    Projektant raportów używa trzech kart, jak pokrótce opisano w poniższej tabeli.

    Tab

    Opis

    Dane

    Definiowanie zestawów danych używanych w raporcie.

    Układ

    Projektowanie i rozmieszczanie elementów wizualnych raportu.

    Podgląd

    Uruchom raport, aby zobaczyć, jak to wygląda.

  2. Zaznacz tabelę, a następnie naciśnij klawisz Delete.

    [!UWAGA]

    Aby podświetlić całą tabelę, wybierz dowolne miejsce w tabeli, a następnie wybierz lewy górny róg tabeli.

  3. Z okienka Przybornik przeciągnij element Wykres do obszaru układu raportu, a następnie dopasuj rozmiar wykresu do własnych potrzeb.

    [!UWAGA]

    Domyślnie okienka Przybornik i Zestawy danych są kartami po lewej stronie powierzchni programu Visual Studio.

  4. Kliknij prawym przyciskiem myszy wykres, a następnie wybierz polecenie Właściwości.

    Pojawi się okno dialogowe Właściwości wykresu.

  5. Wybierz kartę Dane, a następnie kliknij nazwę zestawu danych TfsOlapReportDS.

  6. W obszarze opcji Wartości wybierz przycisk Dodaj.

    Pojawi się okno dialogowe Edytowanie wartości wykresu.

  7. Na karcie Wartość listy Wartość wybierz opcję**= Suma (Fields!Cumulative_Count.Value)**, a następnie wybierz polecenie OK.

  8. Pod opcją grupy kategorii wybierz przycisk Dodaj.

    Pojawi się okno dialogowe Właściwości sortowania i grupowania.

    [!UWAGA]

    Grupy kategorii są wyświetlane na osi x wykresu.

  9. W pierwszym wierszu tabeli Wyrażenie wybierz polecenie =Fields!Person.Value, a następnie wybierz OK.

  10. Pod opcją Grupy serii wybierz przycisk Dodaj.

    Pojawi się okno dialogowe Właściwości sortowania i grupowania.

  11. W pierwszym wierszu tabeli Wyrażenie wybierz polecenie =Fields!State.Value, wybierz OK, a następnie OK.

  12. Wybierz kartę Podgląd, aby wyświetlić wykres, który pokazuje liczbę elementów roboczych przypisanych do każdego członka zespołu zorganizowaną według stanów elementów roboczych.

Aby wdrożyć raport

  1. W Eksploratorze rozwiązań wybierz raport.

  2. W menu Kompilacja kliknij polecenie Wdróż ReportName.

    Ważna uwagaWażne

    Aby pomyślnie wdrożyć raport, dla ustawień projektu muszą być podane odpowiednie wartości.Aby uzyskać więcej informacji, zobacz Tworzenie projektu serwera raportów dla Visual Studio ALM.

Zobacz też

Koncepcje

Perspektywy i grupy pomiarowe udostępniane w Analysis Services Cube dla Visual Studio
