Working with Charts (Report Builder 1.0)
Wykres jest graficznym przedstawieniem danych w raporcie.Dane wyświetlane w formie wykresu są bardziej przyjemne dla oka; taka forma ułatwia również użytkownikom dokonywanie porównań oraz dostrzeganie wzorców i trendów danych.Zamiast analizować wiele kolumn danych w tabeli lub macierzy można na przykład stwierdzić na pierwszy rzut oka, czy sprzedaż w ostatnich trzech kwartałach zmniejszała lub zwiększała się albo porównać, czy wyniki sprzedaży w bieżącym roku odpowiadają wynikom z trzech ubiegłych lat.W programie Report Builder dostępnych jest wiele typów wykresów. Można także zmieniać ich styl, dodając różne kolory, symbole i efekty trójwymiarowe (3-W).
Uwaga
Formant wykresu, używany w Reporting Services jest licencjonowane przez Dundas oprogramowania. Aby uzyskać więcej informacji na temat funkcji wykresów oferowanych przez firmę Dundas Software, należy odwiedzić witrynę firmy w sieci Web pod adresem www.dundas.com.
Dane wykresu

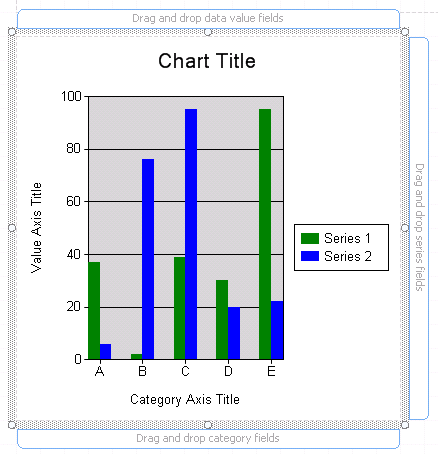

Wykresy Konstruktora raportów należy użyć trzech osi do grupowania danych: Wartości kategorii i serii. Wykresy zazwyczaj mają dwie osie służące do szeregowania i pomiaru danych: kategorii (x) osi i oś wartości (y). Oś Y jest zazwyczaj osią pionową zawierającą dane z karty Wartość.Oś X jest zazwyczaj osią poziomą zawierającą kategorie z karty Kategoria.Punkty na wykresie wynikowym zawierają serie danych z osi Seria.Oś Seria jest nazywana osią Z.Osie nie są wykorzystywane w przypadku wykresów kołowych i pierścieniowych.Aby wyświetlić obszary osi, najpierw należy kliknąć wykres.Zostanie wyświetlony układ raportu wykresu podobny do przedstawionego na poniższej ilustracji.
.gif "A chart report design.")
Aby dodać dane do układu wykresu, należy przeciągnąć pola z okienka Eksploratora do odpowiedniej grupy.Aby lepiej zrozumieć sposób zachowania się różnych grup, można porównać układ wykresu do układu macierzy.Pola w grupie Wartość odpowiadają wierszom lub kolumnom statycznym w układzie macierzy.Pola w grupie Kategoria odpowiadają grupom kolumn dynamicznych w układzie macierzy.Pola w grupie Seria odpowiadają wierszom dynamicznym w układzie macierzy.
Grupa Wartość
Grupa Wartość używana jest w celu określenia rozmiaru elementu wykresu dla każdej grupy kategorii.W polu Wartość określana jest na przykład wysokość kolumny na wykresie kolumnowym lub rozmiar wycinka na wykresie kołowym.
W przypadku tworzenia raportu wykresu należy dodać co najmniej jedno pole do grupy Wartość.Grupy w obszarze Wartość na wykresach są statyczne.Po dodaniu jednego pola do grupy Wartość i niedodaniu żadnego pola do grupy Seria na wykresie wyświetlany jest tylko jeden element.W przypadku dodania wielu pól do grupy Wartość element jest wyświetlany dla każdej wartości.Jeżeli w grupie Wartość istnieje wiele pól, w legendzie wykresu są wyświetlane nazwy wartości.
Dane na wykresie są zazwyczaj grupowane według kategorii.W przypadku grupowania danych według kategorii wymagane jest użycie w grupie Wartość pola agregującego.W przypadku grupowania danych według serii również wymagane jest użycie w grupie Wartość pola agregującego.Jeśli dane nie są grupowane, ponieważ w grupie Kategoria istnieje tylko jedno pole, użycie w grupie Wartość pola agregującego nie jest wymagane.
Grupa Kategoria
Grupa Kategoria jest używana w celu grupowania danych.Nazwy pól są używane jako etykiety elementów na wykresie.Na przykład w przypadku wykresu kolumnowego nazwa każdego z pól w grupie Kategoria jest umieszczana na osi X wykresu (jedna dla każdego zestawu kolumn).
Kategorie można zagnieżdżać.Po przeciągnięciu wielu pól na kartę Kategoria każda kategoria jest zagnieżdżana w innej.Na przykład w przypadku wykresu kolumnowego, na którym są wyświetlane informacje o produktach według modeli, pierwszą kategorię grupy stanowiłby model, a drugą — produkt.Na osi X wykresu kolumnowego wyświetlane byłyby dane produktów według modelu.Pola w obszarze Kategoria są dynamiczne.
Grupa Seria
Grupa Seria jest używana w celu dodania dodatkowego wymiaru danych raportu.Na przykład w przypadku wykresu kolumnowego, na którym wyświetlane są informacje o sprzedaży według produktów, można dodać pole do grupy Seria, aby wyświetlić wartości sprzedaży każdego produktu według lat.Dodanie pola do grupy Seria podczas tworzenia wykresu nie jest wymagane — jest to funkcja opcjonalna.
W przypadku użycia grupy Seria nazwa grupy jest umieszczana w legendzie wykresu.Grupy w obszarze Seria są dynamiczne.
W tej sekcji
Temat |
Description |
|---|---|
Opis typów wykresów dostępnych w programie Report Builder. |
|
Opis opcji formatowania dostępnych dla wykresów. |
