Tworzenie sieci maszyn wirtualnych dla Windows Azure Pack

  • Artykuł



Dotyczy: Windows Azure Pack

Ten temat zawiera informacje na temat tworzenia sieci maszyn wirtualnych, które mogą być używane na potrzeby maszyn wirtualnych aprowizowania przy użyciu chmur maszyn wirtualnych. Sieci maszyn wirtualnych są takie same jak sieci wirtualne w portalu zarządzania Windows Azure Pack dla dzierżaw. Instrukcje w temacie mogą być używane przez administratorów programu VMM w następujący sposób:

  • Aby utworzyć sieci logiczne — administratorzy programu VMM mogą tworzyć sieci logiczne, które będą dostępne dla dzierżaw w portalu zarządzania dla dzierżaw. Dzierżawcy mogą tworzyć własne sieci maszyn wirtualnych (lub sieci wirtualne) na podstawie takich sieci logicznych. Aby to osiągnąć, wykonaj krok 1 do 6 w poniższej tabeli.

  • Aby tworzyć sieci maszyn wirtualnych — administratorzy programu VMM mogą tworzyć sieci maszyn wirtualnych, które mogą być używane bezpośrednio przez dzierżawy. Sieci maszyn wirtualnych utworzone przez administratorów można dodać do planów hostingu, a każda dzierżawa, która subskrybuje takie plany, będzie miała dostępne sieci maszyn wirtualnych utworzone przez administratora. Aby to osiągnąć, wykonaj kroki od 1 do 7 w poniższej tabeli.

Kroki

Krok 1. Tworzenie sieci logicznej

Krok 2. Tworzenie puli adresów IP dla sieci logicznej

Krok 3. Tworzenie profilu portu pasma

Krok 4. Tworzenie przełącznika logicznego odwołującego się do profilu portu

Krok 5. Przypisywanie przełącznika logicznego do hosta

Krok 6. Przypisywanie sieci logicznej do chmury

Krok 7. Tworzenie sieci maszyn wirtualnych

Krok 1. Tworzenie sieci logicznej

Sieć logiczna służy do organizowania i upraszczania przypisań sieci dla hostów, maszyn wirtualnych i usług. W ramach tworzenia sieci logicznej można utworzyć lokacje sieciowe w celu zdefiniowania sieci VLAN, podsieci IP i par podsieci IP/sieci VLAN skojarzonych z siecią logiczną w każdej lokalizacji fizycznej.

  1. Otwórz konsolę programu VMM i w obszarze roboczym Sieć szkieletowa rozwiń węzeł Sieć, kliknij prawym przyciskiem myszy pozycję Sieci logiczne, a następnie kliknij polecenie Utwórz sieci logiczne.

  2. W kreatorze Tworzenie sieci logicznej na karcie Nazwa wprowadź nazwę sieci i wybierz jedną z następujących metod. Opcje wybrane w tym oknie dialogowym będą odzwierciedlać dostępność administratorów i dzierżaw podczas tworzenia sieci maszyn wirtualnych:

    Wybierz opcję Jedna połączona sieć, a następnie zaznacz pole wyboru Zezwalaj sieciom maszyn wirtualnych utworzonym w tej sieci logicznej na używanie wirtualizacji sieci

    Sieci logiczne będą dostępne dla administratorów i dzierżawców na potrzeby tworzenia sieci maszyn wirtualnych.

    Wybierz opcję Jedna połączona sieć , a następnie nie zaznaczaj pola wyboru Zezwalaj sieciom maszyn wirtualnych utworzonym w tej sieci logicznej na używanie wirtualizacji sieci .

    Sieci logiczne będą dostępne tylko dla administratorów do tworzenia sieci maszyn wirtualnych.

    Wybierz opcję Niezależne sieci oparte na sieci VLAN .

    Sieci logiczne będą dostępne tylko dla administratorów do tworzenia sieci maszyn wirtualnych.

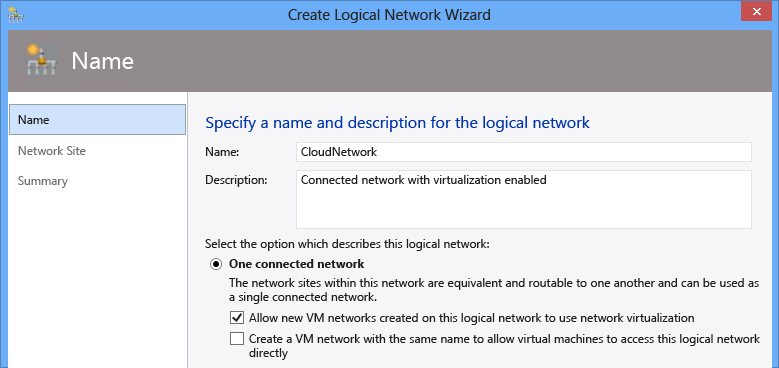

    Create a logical network

    Kliknij przycisk Dalej.

  3. Na karcie Lokacja sieciowa kliknij przycisk Dodaj , aby dodać nową lokację sieciową. Lokacja sieciowa kojarzy z siecią logiczną jedną lub więcej podsieci, sieci VLAN oraz par podsieć/sieć VLAN. Pozwala także definiować grupy hostów, dla których dana lokacja sieciowa jest dostępna. Wykonaj następujące czynności:

    1. Zaznacz pole wyboru Wszystkie hosty lub wybierz hosta, z którym musi być skojarzona ta sieć logiczna.

    2. Kliknij pozycję Wstaw wiersz i podaj podsieć.

    3. Podaj nazwę lokacji sieciowej lub zachowaj wartość domyślną.

    Kliknij przycisk Dalej.

  4. Kliknij przycisk Zakończ , aby utworzyć sieć logiczną.

Aby uzyskać szczegółowe instrukcje dotyczące tworzenia sieci logicznych, zobacz How to Create a Logical Network in VMM (Jak utworzyć sieć logiczną w programie VMM).

Krok 2. Tworzenie puli adresów IP dla sieci logicznej

Aby upewnić się, że każda maszyna wirtualna ma adres IP, który może być używany w sieci hosta, należy utworzyć pulę adresów IP. Pula adresów IP przypisuje statyczne adresy IP.

  1. W konsoli programu VMM kliknij prawym przyciskiem myszy utworzoną sieć logiczną, a następnie kliknij pozycję Utwórz pulę adresów IP.

  2. W kreatorze Tworzenie puli statycznych adresów IP na karcie Nazwa podaj nazwę puli adresów IP z listy rozwijanej Sieć logiczna wybierz utworzoną wcześniej sieć logiczną, a następnie kliknij przycisk Dalej.

  3. Na karcie Lokacja sieciowa wybierz opcję Użyj istniejącej lokacji sieciowej , wybierz lokację sieciową utworzoną dla sieci logicznej, a następnie kliknij przycisk Dalej.

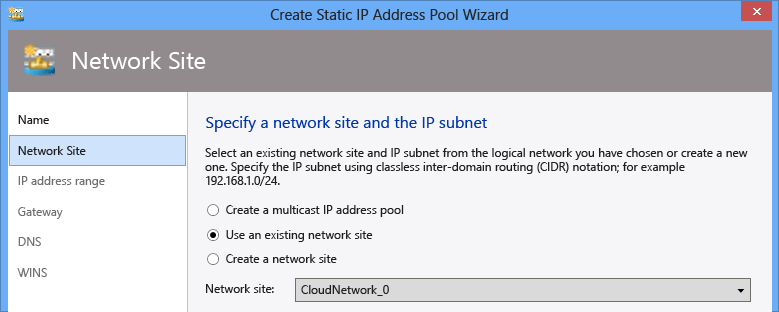

    Create IP Pool

  4. Na kartach Zakres adresów IP, Brama, DNS i WINS określ wartości wymagane dla sieci, a następnie kliknij przycisk Dalej.

  5. Na karcie Podsumowanie przejrzyj podane wartości, a następnie kliknij przycisk Zakończ.

Aby uzyskać szczegółowe instrukcje dotyczące tworzenia pul adresów IP, zobacz How to Create IP Address Pools for Logical Networks in VMM (Jak utworzyć pule adresów IP dla sieci logicznych w programie VMM).

Profil portu pasma może służyć do łączenia przełącznika z lokacjami sieciowymi zdefiniowanymi w sieci logicznej.

  1. W konsoli programu VMM w obszarze roboczym Sieć szkieletowa rozwiń węzeł Sieć, kliknij prawym przyciskiem myszy pozycję Profile portów, a następnie kliknij pozycję Utwórz profil portu funkcji Hyper-V.

  2. W kreatorze Tworzenie profilu portu funkcji Hyper-V na karcie Ogólne określ nazwę profilu i wybierz opcję Profil portu pasma . Z listy rozwijanej Algorytm równoważenia obciążenia wybierz pozycję Port funkcji Hyper-V, zachowaj tryb tworzenia zespołu na Przełącznik niezależny, a następnie kliknij przycisk Dalej.

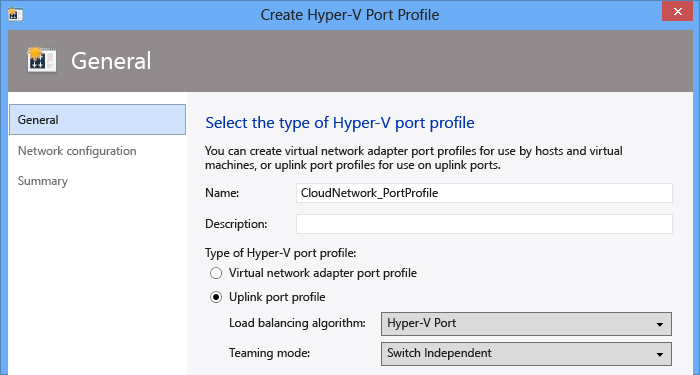

    Create port profile

  3. Na karcie Konfiguracja sieci wybierz utworzoną wcześniej lokację sieciową, zaznacz pole wyboru Włącz wirtualizacja sieci funkcji Hyper-V u dołu, a następnie kliknij przycisk Dalej.

  4. Na karcie Podsumowanie przejrzyj podane wartości, a następnie kliknij przycisk Zakończ.

Aby uzyskać szczegółowe instrukcje dotyczące tworzenia profilów portów pasma, zobacz How to Create a Port Profile for Uplinks in VMM (Jak utworzyć profil portu dla pasma w programie VMM).

Krok 4. Tworzenie przełącznika logicznego odwołującego się do profilu portu

Można spójnie konfigurować identyczne możliwości kart sieciowych na wielu hostach przy użyciu profilów portów i przełączników logicznych. Profile portów i przełączniki logiczne działają jako kontenery dla właściwości lub możliwości, które mają mieć karty sieciowe. Zamiast konfigurować poszczególne właściwości lub możliwości dla każdej karty sieciowej, można określić możliwości w profilach portów i przełącznikach logicznych, które można następnie zastosować do odpowiednich kart.

  1. W konsoli programu VMM w obszarze roboczym Sieć szkieletowa rozwiń węzeł Sieć, kliknij prawym przyciskiem myszy pozycję Przełączniki logiczne, a następnie kliknij polecenie Utwórz przełącznik logiczny.

  2. W Kreatorze tworzenia przełącznika logicznego przejrzyj informacje na karcie Wprowadzenie, a następnie kliknij przycisk Dalej.

  3. Na karcie Ogólne określ nazwę przełącznika logicznego, a następnie kliknij przycisk Dalej.

  4. Na karcie Rozszerzenia wybierz rozszerzenia zgodnie z wymaganiami, a następnie kliknij przycisk Dalej.

  5. Na karcie Pasma kliknij pozycję Dodaj, a następnie w oknie dialogowym Dodawanie profilu portu pasma wybierz utworzony wcześniej profil portu. Kliknij przycisk OK , a następnie kliknij przycisk Dalej.

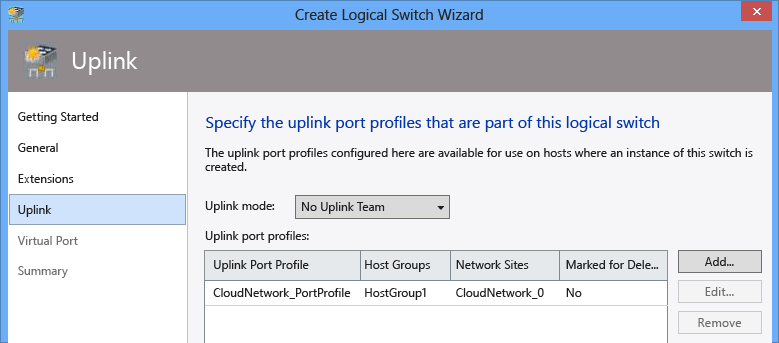

    Create a logical switch

  6. Na karcie Port wirtualny dodaj wszystkie porty wirtualne (jeśli zostały utworzone), a następnie kliknij przycisk Dalej.

  7. Na karcie Podsumowanie przejrzyj podane wcześniej wartości, a następnie kliknij przycisk Zakończ.

Aby uzyskać szczegółowe instrukcje dotyczące tworzenia przełączników logicznych, zobacz How to Create a Logical Switch in VMM (Jak utworzyć przełącznik logiczny w programie VMM).

Krok 5. Przypisywanie przełącznika logicznego do hosta

Następnym krokiem jest przypisanie utworzonego wcześniej przełącznika logicznego do hosta.

  1. W konsoli programu VMM w obszarze roboczym Maszyny wirtualne i usługi rozwiń węzeł Wszystkie hosty, kliknij prawym przyciskiem myszy hosta, z którym chcesz skojarzyć przełącznik logiczny, a następnie kliknij polecenie Właściwości.

  2. W oknie dialogowym właściwości hosta kliknij kartę Przełączniki wirtualne, a następnie w okienku po prawej stronie wykonaj następujące czynności:

    1. Kliknij pozycję Nowy przełącznik wirtualny , a następnie kliknij pozycję Nowy przełącznik logiczny.

    2. Z listy Przełącznik logiczny wybierz przełącznik logiczny, którego chcesz użyć.

    3. W obszarze Kartawybierz fizyczną kartę sieciową, do której chcesz zastosować przełącznik logiczny.

    4. Z listy Profil portu pasma wybierz profil portu pasma, który chcesz zastosować.

    Assign logical switch to host

  3. Kliknij przycisk OK.

Aby uzyskać szczegółowe instrukcje dotyczące przypisywania przełączników logicznych do hostów, zobacz Konfigurowanie ustawień sieciowych na hoście przez zastosowanie przełącznika logicznego.

Krok 6. Przypisywanie sieci logicznej do chmury

Po przypisaniu sieci logicznej do chmury należy wykonać następujące czynności:

  • Jeśli sieci logiczne, które są skojarzone z chmurą, mają włączoną wirtualizację sieci (co oznacza, że mają one zaznaczone pole wyboru Zezwalaj sieciom maszyn wirtualnych na korzystanie z wirtualizacji sieci ), dzierżawcy używający portalu zarządzania dla dzierżawców mogą tworzyć sieci maszyn wirtualnych przy użyciu sieci logicznej.

  • Ponadto, jeśli sieci logiczne, które są skojarzone z chmurą, są używane przez administratorów do tworzenia sieci maszyn wirtualnych, a jeśli te sieci maszyn wirtualnych są oparte na sieci VLAN lub bez izolacji (jak wyjaśniono w poniższej sekcji), takie sieci maszyn wirtualnych są dostępne dla administratorów w portalu zarządzania, aby administratorzy mogli być uwzględnini w ramach planów.

  1. W konsoli programu VMM w obszarze roboczym Maszyny wirtualne i usługi rozwiń węzeł Chmury, kliknij prawym przyciskiem myszy chmurę, z którą chcesz skojarzyć sieć logiczną, a następnie kliknij pozycję Właściwości.

  2. W oknie dialogowym właściwości chmury kliknij kartę Sieci logiczne i wybierz sieć logiczną, którą chcesz skojarzyć z chmurą.

    Assign logical network to cloud

  3. Kliknij przycisk OK.

W tym momencie dzierżawy mogą używać portalu zarządzania dla dzierżaw do tworzenia sieci maszyn wirtualnych na podstawie sieci logicznej skojarzonej z chmurą.

Krok 7. Tworzenie sieci maszyn wirtualnych

W System Center 2012 SP1, a następnie z System Center 2012 R2 wszystkie maszyny wirtualne muszą być połączone z siecią maszyn wirtualnych, aby móc korzystać z zasobów sieciowych i uzyskiwać do nich dostęp. Sieci maszyn wirtualnych można tworzyć na następujące sposoby:

  • Dzierżawcy mogą samodzielnie tworzyć sieci maszyn wirtualnych przy użyciu portalu zarządzania dla dzierżaw, a następnie wybrać sieć logiczną, z którą będzie powiązana ich sieć wirtualna. Jest to możliwe, ponieważ skojarzyliśmy już sieci logiczne z chmurą. Ta procedura nie znajduje się w zakresie tego dokumentu.

  • Administratorzy sieci szkieletowej mogą tworzyć sieci maszyn wirtualnych, które mogą być skojarzone z planami. Po zasubskrybowaniu tych planów dzierżawy sieci maszyn wirtualnych dostępne z planem są dostępne dla dzierżawców podczas aprowizowania maszyn wirtualnych. Jednak aby sieć maszyn wirtualnych powinna być skojarzona z planem, sieć musi być oparta na sieci VLAN lub bez izolacji. Wykonaj poniższe kroki, aby utworzyć sieci maszyn wirtualnych jako administrator sieci szkieletowej.

  1. W konsoli programu VMM w obszarze roboczym Maszyny wirtualne i usługi kliknij prawym przyciskiem myszy pozycję Sieci maszyn wirtualnych, a następnie kliknij pozycję Utwórz sieć maszyn wirtualnych.

  2. Wykonaj kroki opisane w temacie How to Create a VM Network in VMM in System Center 2012 R2 (Jak utworzyć sieć maszyn wirtualnych w programie VMM w System Center 2012 R2), aby utworzyć wymagane sieci maszyn wirtualnych.
