Konfigurowanie laboratorium do nauczania klasy sieciowej za pomocą usługi GNS3 w usłudze Azure Lab Services

  • Artykuł

Ważne

Usługa Azure Lab Services zostanie wycofana 28 czerwca 2027 r. Aby uzyskać więcej informacji, zobacz przewodnik po wycofaniu.

W tym artykule pokazano, jak skonfigurować klasę emulacji, konfigurowania, testowania i rozwiązywania problemów z sieciami za pomocą oprogramowania GNS3 w usłudze Azure Lab Services.

Ten artykuł zawiera dwie sekcje. W pierwszej sekcji opisano sposób tworzenia laboratorium. W drugiej sekcji opisano sposób konfigurowania maszyny szablonu z włączoną wirtualizacją zagnieżdżonych oraz zainstalowanymi i skonfigurowanymi usługami GNS3.

Wymagania wstępne

  • Aby skonfigurować to laboratorium, musisz mieć dostęp do subskrypcji platformy Azure. Porozmawiaj z administratorem organizacji, aby sprawdzić, czy możesz uzyskać dostęp do istniejącej subskrypcji platformy Azure. Jeśli nie masz subskrypcji platformy Azure, przed rozpoczęciem utwórz bezpłatne konto.

  • Po utworzeniu subskrypcji platformy Azure możesz utworzyć plan laboratorium w usłudze Azure Lab Services. Aby uzyskać więcej informacji na temat tworzenia nowego planu laboratorium, zobacz Szybki start: konfigurowanie zasobów w celu tworzenia laboratoriów. Możesz również użyć istniejącego planu laboratorium.

Konfigurowanie laboratorium

Aby uzyskać instrukcje dotyczące tworzenia laboratorium, zobacz Samouczek: konfigurowanie laboratorium. Podczas tworzenia laboratorium użyj następujących ustawień.

Ustawienia laboratorium Wartość
Rozmiar maszyny wirtualnej Średnia (wirtualizacja zagnieżdżona)
Obraz maszyny wirtualnej Windows 10 Pro, wersja 1909

Uwaga

Ten artykuł odwołuje się do funkcji dostępnych w planach laboratorium, które zastąpiły konta laboratorium.

Konfigurowanie maszyny wirtualnej szablonu

Po utworzeniu laboratorium utwórz maszynę wirtualną szablonu opartą na wybranym rozmiarze i obrazie maszyny wirtualnej. Skonfiguruj maszynę wirtualną szablonu ze wszystkimi elementami, które mają być udostępniane uczniom tej klasy. Aby uzyskać więcej informacji, zobacz Tworzenie szablonu i zarządzanie nim w usłudze Azure Lab Services.

Aby skonfigurować maszynę wirtualną szablonu, wykonaj następujące zadania:

  1. Przygotuj maszynę szablonu do wirtualizacji zagnieżdżonej.
  2. Zainstaluj usługę GNS3.
  3. Tworzenie zagnieżdżonej maszyny wirtualnej GNS3 w funkcji Hyper-V.
  4. Skonfiguruj usługę GNS3 do korzystania z maszyny wirtualnej funkcji Hyper-V z systemem Windows.
  5. Dodaj odpowiednie urządzenia.
  6. Opublikuj szablon.

Przygotowywanie maszyny szablonu do wirtualizacji zagnieżdżonej

Aby przygotować maszynę wirtualną szablonu do wirtualizacji zagnieżdżonej, wykonaj szczegółowe kroki opisane w temacie Włączanie wirtualizacji zagnieżdżonej.

Jeśli tworzysz maszynę wirtualną szablonu laboratorium z kontem bez uprawnień administratora, dodaj to konto do grupy Administratorzy funkcji Hyper-V. Aby uzyskać więcej informacji na temat używania wirtualizacji zagnieżdżonej z takim kontem, zobacz te najlepsze rozwiązania.

Instalowanie usługi GNS3

  1. Nawiąż połączenie z maszyną wirtualną szablonu przy użyciu pulpitu zdalnego.

  2. Aby zainstalować usługę GNS3 w systemie Windows, postępuj zgodnie ze szczegółowymi instrukcjami w witrynie internetowej GNS3.

    1. Upewnij się, że na stronie Wybieranie składników wybierz maszynę wirtualną GNS3:

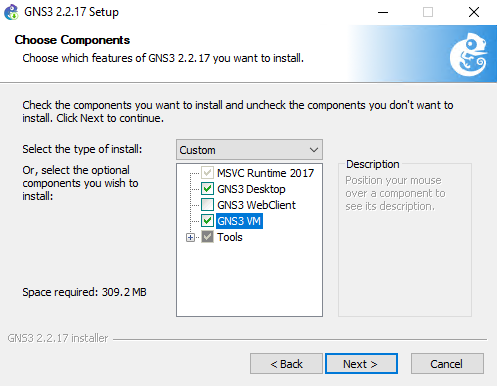

      Zrzut ekranu przedstawiający stronę Wybieranie składników w kreatorze instalacji usługi GNS3 z wybraną opcją GNS3 VM.

    2. Na stronie Maszyny wirtualnej GNS3 wybierz opcję Hyper-V:

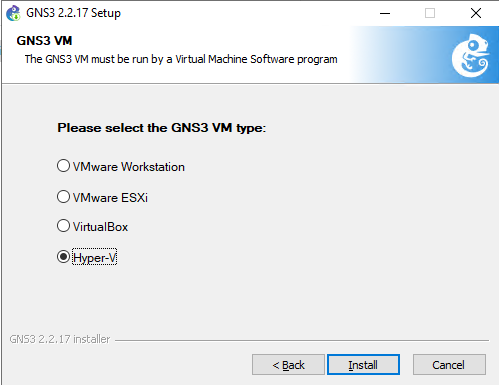

      Zrzut ekranu przedstawiający stronę maszyny wirtualnej GNS3 w kreatorze instalacji usługi GNS3 z wybraną opcją Funkcji Hyper-V.

      Po wybraniu opcji Funkcji Hyper-V instalator pobierze skrypt programu PowerShell i pliki VHD, aby utworzyć maszynę wirtualną GNS3 w menedżerze funkcji Hyper-V.

  3. Kontynuuj instalację przy użyciu wartości domyślnych.

Ważne

Po zakończeniu instalacji nie uruchamiaj usługi GNS3.

Tworzenie maszyny wirtualnej GNS3

Po zakończeniu instalacji zostanie wyświetlony plik zip GNS3. VM.Hyper-V.2.2.x.zip w tym samym folderze co plik instalacyjny. Plik zip zawiera dyski wirtualne i skrypt programu PowerShell w celu utworzenia maszyny wirtualnej funkcji Hyper-V.

Aby utworzyć maszynę wirtualną GNS 3:

  1. Nawiąż połączenie z maszyną wirtualną szablonu przy użyciu pulpitu zdalnego.

  2. Wyodrębnij wszystkie pliki w usłudze GNS3. VM.Hyper-V.2.2.x.zip pliku. Jeśli maszyna wirtualna szablonu ma konto inne niż administrator dla użytkowników laboratorium, wyodrębnij pliki w lokalizacji dostępnej dla konta innego niż administrator.

  3. Wybierz prawym przyciskiem polecenia create-vm.ps1 skrypt programu PowerShell, a następnie wybierz polecenie Uruchom przy użyciu programu PowerShell.

  4. Po wyświetleniu Execution Policy Change żądania wprowadź Y , aby wykonać skrypt.

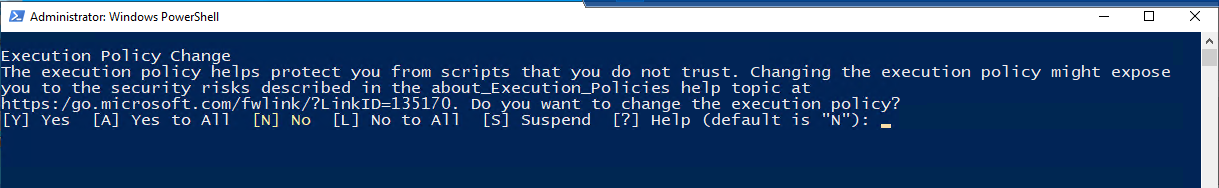

    Zrzut ekranu przedstawiający wiersz polecenia programu PowerShell z prośbą o zmianę zasad wykonywania.

  5. Po zakończeniu działania skryptu upewnij się, że maszyna wirtualna maszyny wirtualnej GNS3 jest dostępna w Menedżerze funkcji Hyper-V.

Konfigurowanie usługi GNS3 do korzystania z maszyny wirtualnej funkcji Hyper-V

Po zainstalowaniu usługi GNS3 i dodaniu maszyny wirtualnej GNS3 skonfiguruj usługę GNS 3 do korzystania z maszyny wirtualnej funkcji Hyper-V.

  1. Nawiąż połączenie z maszyną wirtualną szablonu przy użyciu pulpitu zdalnego.

  2. Uruchom usługę GNS3. Zostanie otwarty Kreator instalacji usługi GNS3.

  3. Wybierz opcję Uruchom urządzenia z maszyny wirtualnej, a następnie wybierz pozycję Dalej.

  4. Użyj wartości domyślnych na następujących stronach.

  5. Jeśli nie można odnaleźć narzędzia VMware vmrun, wybierz przycisk OK, a następnie przycisk Anuluj z kreatora.

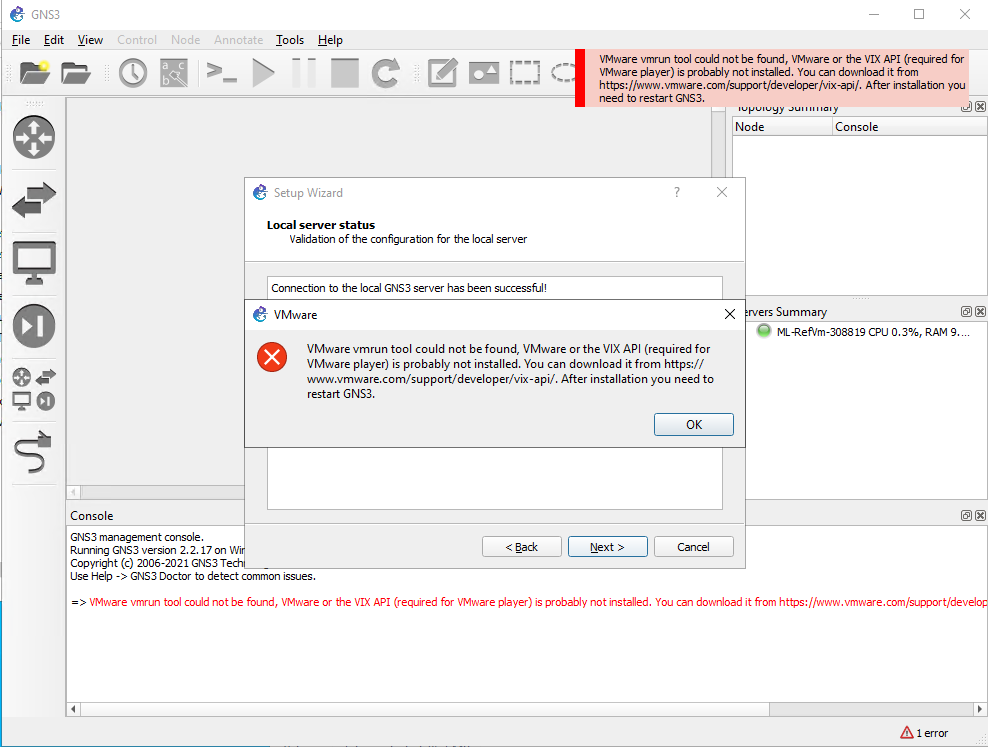

    Zrzut ekranu przedstawiający komunikat o błędzie VMware w kreatorze instalacji GNS3.

  6. Aby ukończyć połączenie z maszyną wirtualną funkcji Hyper-V, wybierz pozycję Edytuj>preferencje>maszyny wirtualnej GNS3.

  7. Wybierz pozycję Włącz maszynę wirtualną GNS3. Następnie w obszarze Aparat wirtualizacji wybierz opcję Hyper-V .

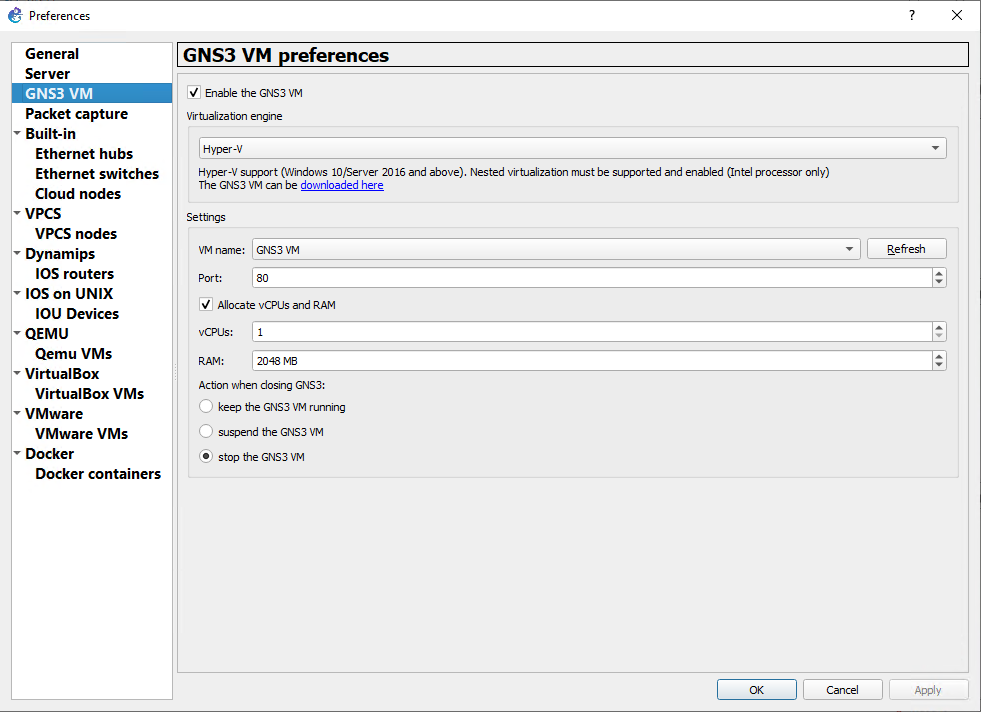

    Zrzut ekranu przedstawiający stronę preferencji maszyny wirtualnej GNS3 z włączoną opcją maszyny wirtualnej GNS3 i wybraną funkcją Hyper-V.

  8. Wybierz przycisk OK.

Dodawanie odpowiednich urządzeń

Następnie możesz dodać urządzenia dla klasy . Aby zainstalować urządzenia z platformy handlowej GNS3, wykonaj szczegółowe kroki z dokumentacji usługi GNS3.

Jeśli maszyna wirtualna szablonu ma konto inne niż administrator dla użytkowników laboratorium, zainstaluj urządzenia w lokalizacji dostępnej dla konta. Opcjonalnie można ustawić preferencje administratora i użytkownika niebędącego administratorem, aby wyszukać urządzenia i projekty w lokalizacji dostępnej dla obu użytkowników.

Przygotowanie do opublikowania szablonu

Po skonfigurowaniu maszyny wirtualnej szablonu przed opublikowaniem szablonu sprawdź następujące kluczowe punkty:

  • Upewnij się, że maszyna wirtualna GNS3 została zamknięta lub wyłączona. Publikowanie, gdy maszyna wirtualna jest nadal uruchomiona, uszkodzi maszynę wirtualną.
  • Zatrzymaj usługę GNS3. Publikowanie, gdy GNS3 działa, może prowadzić do niezamierzonych skutków ubocznych.
  • Wyczyść wszystkie pliki instalacyjne lub inne niepotrzebne pliki z maszyny wirtualnej szablonu.

Ważne

Publikowanie, gdy maszyna wirtualna jest nadal uruchomiona, powoduje uszkodzenie maszyny wirtualnej szablonu i utworzenie maszyn wirtualnych laboratorium bezużytecznych.

Powiązana zawartość

Obraz szablonu można teraz opublikować w laboratorium. Aby uzyskać więcej informacji, zobacz Publikowanie maszyny wirtualnej szablonu.
