Konfigurowanie bezpiecznej komunikacji sieciowej

Bezpieczna komunikacja sieciowa (SNC) zwiększa bezpieczeństwo integracji Power Platform SAP, szyfrując dane między lokalną bramą danych a systemem SAP. Ten artykuł przeprowadzi Cię przez proces konfigurowania SNC jako weryfikacji koncepcji.

Ważne

Ustawienia i zalecenia nie są przeznaczone do użytku w środowiskach produkcyjnych. Skonsultuj się z zespołem ds. zabezpieczeń, zasadami wewnętrznymi i partnerem Microsoft, aby uzyskać wskazówki dotyczące konfigurowania SNC w środowisku produkcyjnym.

Wymagania wstępne

1. Masz połączenie SAP, które korzysta z łącznika SAP ERP.
2. Masz dostęp do wystąpienia SAP, które możesz ponownie uruchomić i administrować.
3. Graficzny interfejs użytkownika systemu SAP został zainstalowany i skonfigurowany.
4. Musisz także znać technologie klucza publicznego i prywatnego.
5. OpenSSL został zainstalowany i skonfigurowany. Jeśli masz usługę Git dla systemu Windows, dodaj C:\Program Files\Git\usr\bin\ do systemu PATH, aby móc użyć polecenia openssl .

Instalowanie wspólnej biblioteki kryptograficznej SAP

Wspólna biblioteka kryptograficzna SAP umożliwia łącznikowi SAP dla Microsoft .NET (NCo) szyfrowanie komunikacji między lokalną bramą danych a systemem SAP. Aby wyodrębnić bibliotekę, potrzebujesz zastrzeżonego narzędzia dekompresyjnego o nazwie SAPCAR.

Pobierz SAPCAR

1. Przejdź do Centrum pobierania oprogramowania SAP i zaloguj się przy użyciu poświadczeń administratora globalnego.
2. Wyszukaj SAPCAR i wybierz najnowszą, niezarchiwizowaną wersję.
3. Wybierz swój system operacyjny.
4. Pobierz plik .EXE do C:\sap\SAR.

Instalowanie wspólnej biblioteki kryptograficznej SAP

1. W Centrum pobierania oprogramowania SAP wyszukaj ciąg "COMMONCRYPTOLIB" i wybierz najnowszą wersję.
2. Wybierz swój system operacyjny.
3. Pobierz plik . SAR z najnowszą datą wydania do C:\sap\SAR.

Ektrahowanie wspólnej biblioteki kryptograficznej SAP

1. Otwórz PowerShell i przejdź do C:\sap\SAR.

2. Wprowadź następujące polecenie, zastępując xxxx je wartościami:

   .\SAPCAR_xxxx.EXE -xvf .\SAPCRYPTOLIBP_xxxx.SAR -R .\..\libs\sapcryptolib


3. Upewnij się, że sapgenpse.exe znajduje się w katalogu C:\sap\libs\sapcryptolib .

Wygeneruj certyfikaty

Teraz, po zainstalowaniu wspólnej biblioteki kryptograficznej SAP, możesz wygenerować certyfikaty, aby ustanowić zaufanie i szyfrowanie między lokalną bramą danych a systemem SAP.

Ostrzeżenie

Ta metoda służy wyłącznie do celów demonstracyjnych i nie jest zalecana w przypadku systemów produkcyjnych. W przypadku systemów produkcyjnych skonsultuj się z wewnętrznym zespołem ds. wytycznych lub zabezpieczeń infrastruktury kluczy publicznych.

W tym przykładzie nasze certyfikaty mają strukturę pokazaną na poniższym diagramie. Główny urząd certyfikacji [O=Contoso, CN=Główny urząd certyfikacji] podpisuje certyfikat szyfrowania SNC [O=Contoso, CN=SNC] i certyfikaty użytkownika [O=Contoso, CN=UserIDs]. W tym artykule skoncentrowano się na konfigurowaniu certyfikatów głównego urzędu certyfikacji i SNC.

Utwórz certyfikaty

1. Utwórz strukturę folderu:

   mkdir rootCA
   mkdir sncCert

   # Create the necessary serial and index files if they don't exist
   if (-Not (Test-Path "rootCA\index.txt")) { New-Item -Path "rootCA\index.txt" -ItemType File }
   if (-Not (Test-Path "rootCA\serial")) { Set-Content -Path "rootCA\serial" -Value "01" }


2. Wygeneruj główny urząd certyfikacji:

   openssl genpkey -algorithm RSA -out rootCA/ca.key.pem -pkeyopt rsa_keygen_bits:2048
   openssl req -x509 -new -key rootCA/ca.key.pem -days 7305 -sha256 -extensions v3_ca -out rootCA/ca.cert.pem -subj "/O=Contoso/CN=Root CA"


3. Wygeneruj certyfikaty SNC:

   openssl genrsa -out sncCert/snc.key.pem 2048
   openssl req -key sncCert/snc.key.pem -new -sha256 -out sncCert/snc.csr.pem -subj "/O=Contoso/CN=SNC"


4. Utwórz plik sncCert/extensions.cnf konfiguracyjny OpenSSL do podpisania:

   subjectKeyIdentifier = hash
   authorityKeyIdentifier = keyid,issuer
   basicConstraints = critical,CA:false
   keyUsage = critical,digitalSignature,keyEncipherment,dataEncipherment
   extendedKeyUsage = clientAuth,emailProtection


5. Podpisz certyfikat SNC przy użyciu głównego urzędu certyfikacji:

   openssl x509 -req `
      -in sncCert/snc.csr.pem `
      -CA rootCA/ca.cert.pem `
      -CAkey rootCA/ca.key.pem `
      -CAcreateserial `
      -out sncCert/snc.cert.pem `
      -days 3650 `
      -sha256 `
      -extfile sncCert\extensions.cnf `
      -extensions v3_leaf


Stwórz osobiste, bezpieczne środowisko

Utwórz bezpieczne środowisko osobiste (PSE) dla lokalnej bramy danych. Biblioteka NCo szuka certyfikatu SNC wewnątrz PSE.

1. Utwórz kontener PKCS#12:

   openssl pkcs12 -export -out snc.p12 -inkey sncCert\snc.key.pem -in sncCert\snc.cert.pem -certfile rootCA\ca.cert.pem


2. Nie można utworzyć zmiennych środowiskowych SECUDIR:

   1. Otwórz Właściwości systemu: W Eksploratorze plików kliknij prawym przyciskiem myszy pozycję Ten komputer, a następnie wybierz Właściwości>Zaawansowane ustawienia systemu.
   2. Wybierz opcję Zmienne środowiskowe.
   3. W Zmienne systemu, wybierz Nowe.
   4. Ustaw nazwę zmienną na SECUDIR.
   5. Ustaw wartość na C:\sapsecudir.
   6. Wybierz pozycję OK.

3. Zaimportuj kontener PKCS#12 do PSE:

   C:\sap\libs\sapcryptolib\sapgenpse.exe import_p12 -p SAPSNCSKERB.pse C:\pki-certs\snc.p12


Konfiguruj SAP dla SNC

1. Zaloguj się SAP GUI.

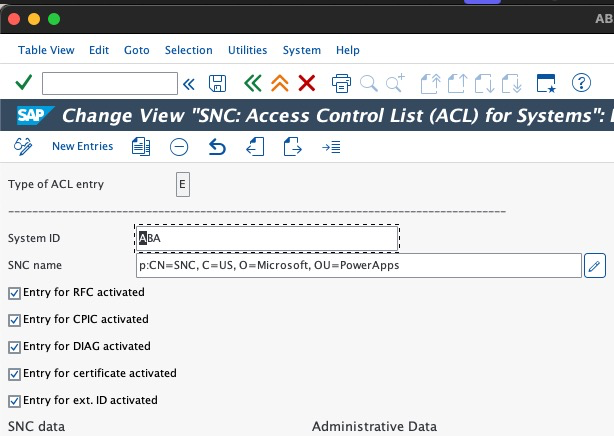

2. Przejdź do kodu transakcji SNC0.

3. Wprowadź E jako obszar roboczy.

4. Wybierz pozycję Nowy wpis z górnego paska i wprowadź wymagane informacje.



5. Wybierz ikonę Zapisz.

6. Wróc na stronę główną SAP GUI.

7. Przejdź do kodu transakcji RZ10.

8. Ustaw następujące parametry profilu:

   snc/accept_insecure_gui: 1
   snc/accept_insecure_rfc: 1
   snc/enable: 1
   snc/extid_login_diag: 1
   snc/extid_login_rfc: 1
   snc/gssapi_lib: $(SAPCRYPTOLIB)
   snc/identity/as: p:CN=ID3, O=Contoso
   snc/permit_insecure_start: 1
   snc/data_protection/max: 3```



9. Zapisz parametry profilu i uruchom ponownie system SAP.

Wymiana certyfikatów między systemem SAP a lokalną bramą danych

Aby ustanowić zaufanie, należy wymienić certyfikaty między lokalną bramą danych a systemem SAP.

Dodawanie certyfikatu SNC bramy do systemu SAP

1. W graficznym interfejsie użytkownika systemu SAP przejdź do kodu transakcji STRUST.
2. Jeśli SNC SAPCryptolib ma czerwony znak X, kliknij prawym przyciskiem myszy i wybierz polecenie Utwórz.
3. W przeciwnym przypadku wybierz pozycję SNC SAPCryptolib, a następnie kliknij dwukrotnie własny certyfikat.
4. Wybierz pozycję Importuj certyfikat i wybierz certyfikat sncCert\snc.cert.pem publiczny.
5. Wybierz pozycję Dodaj do listy certyfikatów.

Dodawanie certyfikatu SAP SNC do lokalnej bramy danych

1. W graficznym interfejsie użytkownika systemu SAP przejdź do kodu transakcji STRUST.

2. W przeciwnym przypadku wybierz pozycję SNC SAPCryptolib, a następnie kliknij dwukrotnie własny certyfikat.

3. Eksportuj publiczny certyfikat.

4. Przenieś certyfikat publiczny na maszynę bramy (na przykład, C:\sap\contoso-public-key.crt).

5. Zaimportuj certyfikat do PSE bramy:

   C:\sap\libs\sapcryptolib\sapgenpse.exe maintain_pk -p SAPSNCSKERB.pse -v -a C:\pki-certs\sncCert\sapkerb.public.cert


Implementowanie bezpiecznego połączenia

Postępuj zgodnie z instrukcjami, aby przetestować bezpieczne połączenie. Po pomyślnym zakończeniu testu możesz przystąpić do implementacji SNC w środowisku produkcyjnym.

1. Utwórz przepływ Power Automate błyskawiczny.

2. Dodaj akcję SAP ERP Call Function.

3. Dodaj następujące parametry SNC do parametrów połączenia SAP :

   {
   "AppServerHost": "xxx",
   "Client": "xx",
   "SystemNumber": "xx",
   "LogonType": "ApplicationServer",
   "SncLibraryPath": "C:\\sap\\libs\\sapcryptolib\\sapcrypto.dll",
   "SncMyName": "p:CN=SNC, O=Contoso",
   "SncPartnerName": "p:CN=ID3, O=Contoso",
   "SncQop": "Default",
   "UseSnc": "true",
   "SncSso": "Off"
   }```

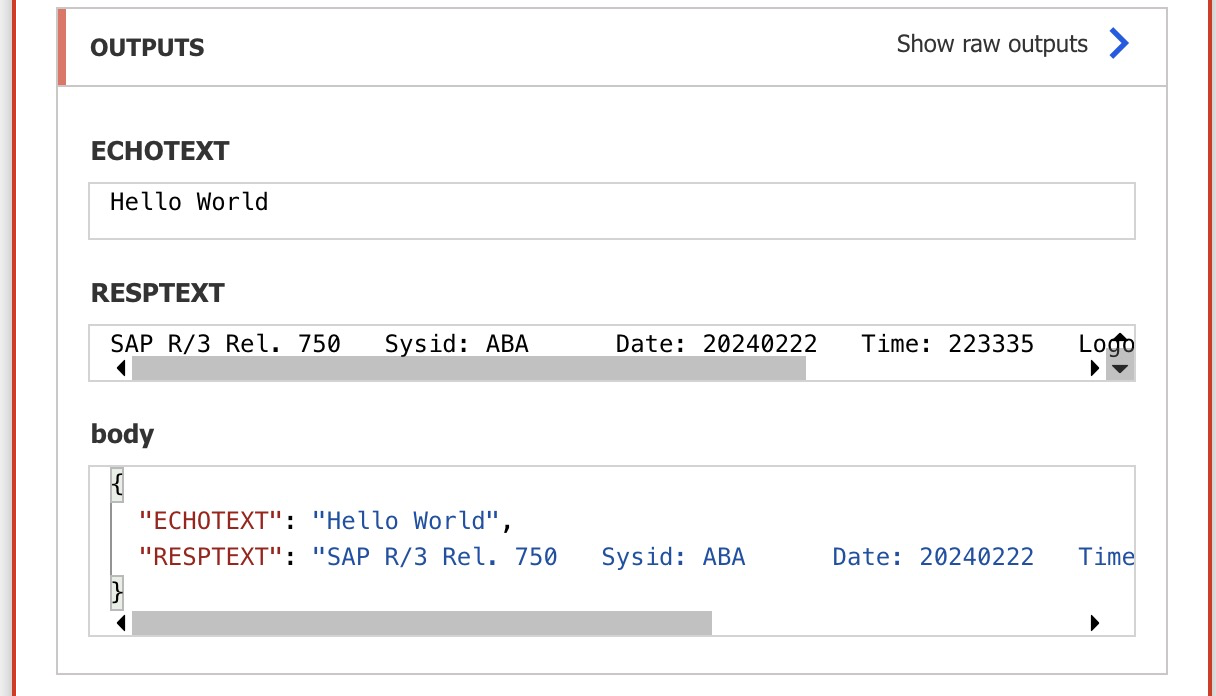

4. Przetestuj połączenie za pomocą STFC_CONNECTION funkcji RFC.



Ważne

Upewnij się, że klucze prywatne są bezpiecznie obsługiwane i usuń je po zakończeniu tej konfiguracji.
