Jak zmienić rozmiar urządzeń do zarządzania woluminami logicznymi korzystającymi z usługi Azure Disk Encryption

Dotyczy: ✔️ Maszyny wirtualne z systemem Linux — elastyczne zestawy skalowania ✔️

W tym artykule dowiesz się, jak zmienić rozmiar dysków danych korzystających z usługi Azure Disk Encryption. Aby zmienić rozmiar dysków, użyjesz funkcji zarządzania woluminami logicznymi (LVM) w systemie Linux. Kroki dotyczą wielu scenariuszy.

Ten proces zmiany rozmiaru można użyć w następujących środowiskach:

• Dystrybucje systemu Linux:
  • System Red Hat Enterprise Linux (RHEL) 7 lub nowszy
  • Ubuntu 18.04 lub nowszy
  • SUSE 12 lub nowszy
• Wersje usługi Azure Disk Encryption:
  • Jednoprzepustowe rozszerzenie
  • Dwuprzepustowe rozszerzenie

Wymagania wstępne

W tym artykule założono, że masz następujące założenia:

• Istniejąca konfiguracja LVM. Aby uzyskać więcej informacji, zobacz Konfigurowanie lvm na maszynie wirtualnej z systemem Linux.

• Dyski, które są już szyfrowane przez usługę Azure Disk Encryption. Aby uzyskać więcej informacji, zobacz Konfigurowanie LVM i RAID na zaszyfrowanych urządzeniach.

• Doświadczenie w korzystaniu z systemów Linux i LVM.

• Doświadczenie w korzystaniu z /dev/disk/scsi1/ ścieżek dla dysków danych na platformie Azure. Aby uzyskać więcej informacji, zobacz Rozwiązywanie problemów z nazwą urządzenia maszyny wirtualnej z systemem Linux.

Scenariusze

Procedury opisane w tym artykule dotyczą następujących scenariuszy:

• Tradycyjne konfiguracje LVM i LVM-on-crypt
• Tradycyjne szyfrowanie LVM
• LvM-on-crypt
• Tylko dyski danych. Zmiana rozmiaru dysku systemu operacyjnego nie jest obsługiwana.

Tradycyjne konfiguracje LVM i LVM-on-crypt

Tradycyjne konfiguracje LVM i LVM-on-crypt rozszerzają wolumin logiczny (LV), gdy grupa woluminów (VG) ma dostępne miejsce.

Tradycyjne szyfrowanie LVM

W przypadku tradycyjnego szyfrowania LVM woluminy LV są szyfrowane. Cały dysk nie jest zaszyfrowany.

Korzystając z tradycyjnego szyfrowania LVM, można wykonywać następujące czynności:

• Rozszerz lv podczas dodawania nowego woluminu fizycznego (PV).
• Rozszerz lv podczas zmiany rozmiaru istniejącego pv.

LvM-on-crypt

Zalecaną metodą szyfrowania dysków jest szyfrowanie LVM-on-encrypt. Ta metoda szyfruje cały dysk, a nie tylko LV.

Za pomocą funkcji LVM-on-crypt można wykonywać następujące czynności:

• Rozszerz lv podczas dodawania nowego pv.
• Rozszerz lv podczas zmiany rozmiaru istniejącego pv.

Uwaga

Nie zalecamy mieszania tradycyjnego szyfrowania LVM i szyfrowania LVM na tej samej maszynie wirtualnej.

W poniższych sekcjach przedstawiono przykłady użycia oprogramowania LVM i LVM-on-crypt. W przykładach używane są wstępnie istniejące wartości dysków, wirtualnych woluminów wirtualnych, woluminów wirtualnych, systemów plików, uniwersalnych unikatowych identyfikatorów (UUID) i punktów instalacji. Zastąp te wartości własnymi wartościami, aby dopasować je do środowiska.

Rozszerzanie lv, gdy grupa wirtualna ma dostępne miejsce

Tradycyjnym sposobem zmiany rozmiaru woluminów LV jest rozszerzenie LV, gdy grupa wirtualna ma dostępne miejsce. Tej metody można użyć w przypadku dysków niezaszyfrowanych, tradycyjnych woluminów zaszyfrowanych LVM i konfiguracji LVM-on-crypt.

1. Sprawdź bieżący rozmiar systemu plików, który chcesz zwiększyć:

   df -h /mountpoint




2. Sprawdź, czy grupa wirtualna ma wystarczającą ilość miejsca, aby zwiększyć lv:

   sudo vgs




   Możesz również użyć polecenia vgdisplay:

   sudo vgdisplay vgname




3. Zidentyfikuj rozmiar LV, którego rozmiaru należy zmienić:

   sudo lsblk




   W przypadku funkcji LVM-on-crypt różnica polega na tym, że dane wyjściowe pokazują, że zaszyfrowana warstwa znajduje się na poziomie dysku.

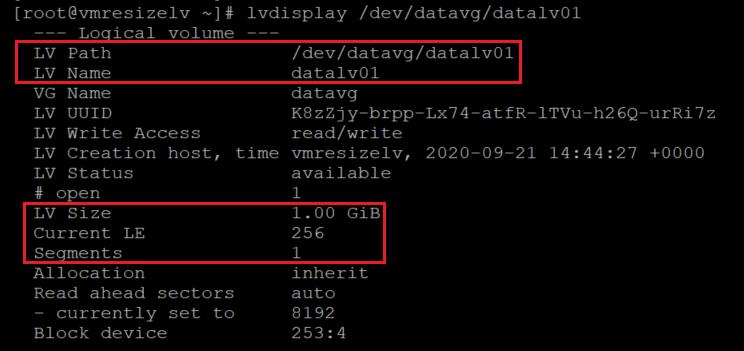

4. Sprawdź rozmiar LV:

   sudo lvdisplay lvname




5. Zwiększ rozmiar LV przy użyciu polecenia -r , aby zmienić rozmiar systemu plików w trybie online:

   sudo lvextend -r -L +2G /dev/vgname/lvname




6. Sprawdź nowe rozmiary lv i systemu plików:

   df -h /mountpoint




   Dane wyjściowe rozmiaru wskazują, że rozmiar LV i system plików zostały pomyślnie zmieniony.

Możesz ponownie sprawdzić informacje LV, aby potwierdzić zmiany na poziomie LV:

sudo lvdisplay lvname

Rozszerzanie tradycyjnego woluminu LVM przez dodanie nowego woluminu PV

Jeśli musisz dodać nowy dysk, aby zwiększyć rozmiar grupy wirtualnej, rozszerz tradycyjny wolumin LVM, dodając nowy serwer PV.

1. Sprawdź bieżący rozmiar systemu plików, który chcesz zwiększyć:

   df -h /mountpoint




2. Sprawdź bieżącą konfigurację pv:

   sudo pvs




3. Sprawdź bieżące informacje o sieci wirtualnej:

   sudo vgs




4. Sprawdź bieżącą listę dysków. Zidentyfikuj dyski danych, sprawdzając urządzenia w lokalizacji /dev/disk/azure/scsi1/.

   sudo ls -l /dev/disk/azure/scsi1/




5. Sprawdź dane wyjściowe polecenia lsblk:

   sudo lsbk




6. Dołącz nowy dysk do maszyny wirtualnej, postępując zgodnie z instrukcjami w temacie Dołączanie dysku danych do maszyny wirtualnej z systemem Linux.

7. Sprawdź listę dysków i zwróć uwagę na nowy dysk.

   sudo ls -l /dev/disk/azure/scsi1/




   sudo lsblk




8. Utwórz nowy serwer PV na nowym dysku danych:

   sudo pvcreate /dev/newdisk




   Ta metoda używa całego dysku jako pv bez partycji. Alternatywnie możesz użyć fdisk polecenia , aby utworzyć partycję, a następnie użyć tej partycji dla programu pvcreate.

9. Sprawdź, czy pv został dodany do listy PV:

   sudo pvs




10. Rozszerz grupę wirtualną, dodając do niej nową sieć pv:

    sudo vgextend vgname /dev/newdisk




11. Sprawdź nowy rozmiar grupy wirtualnej:

    sudo vgs


13. Użyj lsblk polecenia , aby zidentyfikować lv, którego rozmiar należy zmienić:

    sudo lsblk




14. Rozszerz rozmiar LV przy użyciu polecenia -r , aby zwiększyć system plików w trybie online:

    sudo lvextend -r -L +2G /dev/vgname/lvname




15. Sprawdź nowe rozmiary systemu LV i systemu plików:

    df -h /mountpoint




    Ważne

    Gdy usługa Azure Data Encryption jest używana w tradycyjnych konfiguracjach LVM, szyfrowana warstwa jest tworzona na poziomie LV, a nie na poziomie dysku.

    W tym momencie zaszyfrowana warstwa jest rozszerzana na nowy dysk. Rzeczywisty dysk danych nie ma ustawień szyfrowania na poziomie platformy, więc jego stan szyfrowania nie jest aktualizowany.

    Oto niektóre z powodów, dla których rozwiązanie LVM-on-crypt jest zalecanym podejściem.

16. Sprawdź informacje o szyfrowaniu z portalu:



    Aby zaktualizować ustawienia szyfrowania na dysku, dodaj nowy lv i włącz rozszerzenie na maszynie wirtualnej.

17. Dodaj nowy lv, utwórz system plików i dodaj go do /etc/fstab.

18. Ponownie ustaw rozszerzenie szyfrowania. Tym razem będziesz oznaczać ustawienia szyfrowania na nowym dysku danych na poziomie platformy. Oto przykład interfejsu wiersza polecenia:

    az vm encryption enable -g ${RGNAME} --name ${VMNAME} --disk-encryption-keyvault "<your-unique-keyvault-name>"


19. Sprawdź informacje o szyfrowaniu z portalu:



Po zaktualizowaniu ustawień szyfrowania można usunąć nowy lv. Usuń również wpis z utworzonego /etc/fstab obiektu i /etc/crypttab .

Wykonaj następujące kroki, aby zakończyć czyszczenie:

1. Odinstalowywanie lv:

   sudo umount /mountpoint


2. Zamknij zaszyfrowaną warstwę woluminu:

   sudo cryptsetup luksClose /dev/vgname/lvname


3. Usuń lv:

   sudo lvremove /dev/vgname/lvname


Rozszerzanie tradycyjnego woluminu LVM przez zmianę rozmiaru istniejącego pv

W niektórych scenariuszach ograniczenia mogą wymagać zmiany rozmiaru istniejącego dysku. Oto, jak to zrobić:

1. Zidentyfikuj zaszyfrowane dyski:

   sudo ls -l /dev/disk/azure/scsi1/




   sudo lsblk -fs




2. Sprawdź informacje pv:

   sudo pvs




   Wyniki na obrazie pokazują, że obecnie jest używane całe miejsce na wszystkich telewizorach.

3. Sprawdź informacje o sieci wirtualnej:

   sudo vgs
   sudo vgdisplay -v vgname




4. Sprawdź rozmiary dysków. Możesz użyć polecenia fdisk lub lsblk wyświetlić listę rozmiarów dysków.

   for disk in `sudo ls -l /dev/disk/azure/scsi1/* | awk -F/ '{print $NF}'` ; do echo "sudo fdisk -l /dev/${disk} | grep ^Disk "; done | bash

   sudo lsblk -o "NAME,SIZE"




   W tym miejscu zidentyfikowaliśmy, z którymi woluminami LV są skojarzone przy użyciu polecenia lsblk -fs. Skojarzenia można zidentyfikować, uruchamiając polecenie lvdisplay.

   sudo lvdisplay --maps VG/LV
   sudo lvdisplay --maps datavg/datalv1




   W takim przypadku wszystkie cztery dyski danych są częścią tej samej grupy wirtualnej i pojedynczego LV. Konfiguracja może się różnić.

5. Sprawdź bieżące wykorzystanie systemu plików:

   df -h /datalvm*




6. Zmień rozmiar dysków danych, postępując zgodnie z instrukcjami w temacie Rozwijanie dysku zarządzanego platformy Azure. Możesz użyć portalu, interfejsu wiersza polecenia lub programu PowerShell.

   Ważne

   Niektóre dyski danych na maszynach wirtualnych z systemem Linux można zmienić bez cofnięcia przydziału maszyny wirtualnej. Sprawdź [Rozwiń wirtualne dyski twarde na maszynie wirtualnej z systemem Linux](/azure/virtual-machines/linux/expand-disks? tabs=ubuntu#expand-an-azure-managed-disk), aby sprawdzić, czy dyski spełniają wymagania.

7. Uruchom maszynę wirtualną i sprawdź nowe rozmiary przy użyciu polecenia fdisk.

   for disk in `sudo ls -l /dev/disk/azure/scsi1/* | awk -F/ '{print $NF}'` ; do echo "sudo fdisk -l /dev/${disk} | grep ^Disk "; done | bash

   sudo lsblk -o "NAME,SIZE"




   W tym przypadku /dev/sdd rozmiar został zmieniony z 5 G na 20 G.

8. Sprawdź bieżący rozmiar PV:

   sudo pvdisplay /dev/resizeddisk




   Mimo że rozmiar dysku został zmieniony, pv nadal ma poprzedni rozmiar.

9. Zmień rozmiar pv:

   sudo pvresize /dev/resizeddisk




10. Sprawdź rozmiar PV:

    sudo pvdisplay /dev/resizeddisk




    Zastosuj tę samą procedurę dla wszystkich dysków, które chcesz zmienić.

11. Sprawdź informacje o sieci wirtualnej.

    sudo vgdisplay vgname




    Grupa wirtualna ma teraz wystarczającą ilość miejsca do przydzielania do woluminów LV.

12. Zmień rozmiar LV:

    sudo lvresize -r -L +5G vgname/lvname
    sudo lvresize -r -l +100%FREE /dev/datavg/datalv01




13. Sprawdź rozmiar systemu plików:

    df -h /datalvm2




Rozszerzanie woluminu LVM-on-crypt przez dodanie nowego pv

Można również rozszerzyć wolumin LVM-on-crypt, dodając nowy pv. Ta metoda uważnie wykonuje kroki opisane w temacie Konfigurowanie LVM i RAID na zaszyfrowanych urządzeniach. Zobacz sekcje, w których wyjaśniono, jak dodać nowy dysk i skonfigurować go w konfiguracji LVM-on-crypt.

Możesz użyć tej metody, aby dodać miejsce do istniejącego LV. Możesz też utworzyć nowe wirtualne grupy zabezpieczeń lub woluminy LV.

1. Sprawdź bieżący rozmiar grupy wirtualnej:

   sudo vgdisplay vgname




2. Sprawdź rozmiar systemu plików i LV, który chcesz rozwinąć:

   sudo lvdisplay /dev/vgname/lvname




   df -h mountpoint




3. Dodaj nowy dysk danych do maszyny wirtualnej i zidentyfikuj go.

   Przed dodaniem nowego dysku sprawdź dyski:

   sudo fdisk -l | egrep ^"Disk /"




   Oto inny sposób sprawdzania dysków przed dodaniem nowego dysku:

   sudo lsblk




   Aby dodać nowy dysk, możesz użyć programu PowerShell, interfejsu wiersza polecenia platformy Azure lub witryny Azure Portal. Aby uzyskać więcej informacji, zobacz Dołączanie dysku danych do maszyny wirtualnej z systemem Linux.

   Schemat nazw jądra ma zastosowanie do nowo dodanego urządzenia. Nowy dysk jest zwykle przypisany do następnej dostępnej litery. W takim przypadku dodany dysk to sdd.

4. Sprawdź dyski, aby upewnić się, że nowy dysk został dodany:

   sudo fdisk -l | egrep ^"Disk /"




   sudo lsblk




5. Utwórz system plików na podstawie ostatnio dodanego dysku. Dopasuj dysk do połączonych urządzeń w systemie /dev/disk/azure/scsi1/.

   sudo ls -la /dev/disk/azure/scsi1/




   sudo mkfs.ext4 /dev/disk/azure/scsi1/${disk}




6. Utwórz tymczasowy punkt instalacji dla nowego dodanego dysku:

   newmount=/data4
   sudo mkdir ${newmount}


7. Dodaj ostatnio utworzony system plików do /etc/fstabprogramu .

   sudo blkid /dev/disk/azure/scsi1/lun4| awk -F\" '{print "UUID="$2" '${newmount}' "$4" defaults,nofail 0 0"}' >> /etc/fstab


8. Zainstaluj nowo utworzony system plików:

   sudo mount -a


9. Sprawdź, czy nowy system plików jest zainstalowany:

   df -h




   sudo lsblk




10. Uruchom ponownie szyfrowanie, które wcześniej uruchomiono dla dysków danych.

    Napiwek

    W przypadku funkcji LVM-on-crypt zalecamy użycie polecenia EncryptFormatAll. W przeciwnym razie podczas ustawiania dodatkowych dysków może zostać wyświetlone podwójne szyfrowanie.

    Aby uzyskać więcej informacji, zobacz Konfigurowanie LVM i RAID na zaszyfrowanych urządzeniach.

    Oto przykład:

    az vm encryption enable \
    --resource-group ${RGNAME} \
    --name ${VMNAME} \
    --disk-encryption-keyvault ${KEYVAULTNAME} \
    --key-encryption-key ${KEYNAME} \
    --key-encryption-keyvault ${KEYVAULTNAME} \
    --volume-type "DATA" \
    --encrypt-format-all \
    -o table


    Po zakończeniu szyfrowania na nowo dodanym dysku zostanie wyświetlona warstwa kryptografii:

    sudo lsblk




11. Odinstalowywanie zaszyfrowanej warstwy nowego dysku:

    sudo umount ${newmount}


12. Sprawdź bieżące informacje pv:

    sudo pvs




13. Utwórz pv na szczycie zaszyfrowanej warstwy dysku. Zabierz nazwę urządzenia z poprzedniego lsblk polecenia. Dodaj maper /dev/ przed nazwą urządzenia, aby utworzyć pv:

    sudo pvcreate /dev/mapper/mapperdevicename




    Zostanie wyświetlone ostrzeżenie dotyczące wyczyszczenie bieżącego ext4 fs podpisu. To ostrzeżenie jest oczekiwane. Odpowiedz na to pytanie za pomocą polecenia y.

14. Sprawdź, czy nowa sieć PV została dodana do konfiguracji LVM:

    sudo pvs




15. Dodaj nowy pv do grupy wirtualnej, którą chcesz zwiększyć.

    sudo vgextend vgname /dev/mapper/nameofhenewpv




16. Sprawdź nowy rozmiar i wolne miejsce w sieci wirtualnej:

    sudo vgdisplay vgname




    Zwróć uwagę na wzrost Total PE liczby i wartości Free PE / Size.

17. Zwiększ rozmiar LV i systemu plików. -r Użyj opcji w pliku lvextend. W tym przykładzie dodajemy łączną ilość dostępnego miejsca w sieci wirtualnej do danego lv.

    sudo lvextend -r -l +100%FREE /dev/vgname/lvname




Wykonaj następne kroki, aby zweryfikować zmiany.

1. Sprawdź rozmiar LV:

   sudo lvdisplay /dev/vgname/lvname




2. Sprawdź nowy rozmiar systemu plików:

   df -h /mountpoint




3. Sprawdź, czy warstwa LVM znajduje się na górze zaszyfrowanej warstwy:

   sudo lsblk




   Jeśli używasz lsblk opcji bez opcji, zobaczysz punkty instalacji wiele razy. Polecenie sortuje według urządzenia i woluminów LV.

   Możesz użyć polecenia lsblk -fs. W tym poleceniu odwraca kolejność sortowania, -fs tak aby punkty instalacji zostały pokazane raz. Dyski są wyświetlane wiele razy.

   sudo lsblk -fs




Rozszerzanie lvm na woluminie kryptografii przez zmianę rozmiaru istniejącego pv

1. Zidentyfikuj zaszyfrowane dyski:

   sudo lsblk




   sudo lsblk -s




2. Sprawdź informacje pv:

   sudo pvs




3. Sprawdź informacje o sieci wirtualnej:

   sudo vgs




4. Sprawdź swoje informacje LV:

   sudo lvs




5. Sprawdź wykorzystanie systemu plików:

   df -h /mountpoint(s)




6. Sprawdź rozmiary dysków:

   sudo fdisk
   sudo fdisk -l | egrep ^"Disk /"
   sudo lsblk




7. Zmień rozmiar dysku danych. Możesz użyć portalu, interfejsu wiersza polecenia lub programu PowerShell. Aby uzyskać więcej informacji, zobacz sekcję Zmiana rozmiaru dysku w temacie Rozwijanie wirtualnych dysków twardych na maszynie wirtualnej z systemem Linux.

   Ważne

   Nie można zmienić rozmiaru dysków wirtualnych, gdy maszyna wirtualna jest uruchomiona. Cofnij przydział maszyny wirtualnej na potrzeby tego kroku.

8. Sprawdź rozmiary dysków:

   sudo fdisk
   sudo fdisk -l | egrep ^"Disk /"
   sudo lsblk




   W tym przypadku rozmiar obu dysków został zmieniony z 2 GB na 4 GB. Jednak rozmiar systemu plików, LV i PV pozostają takie same.

9. Sprawdź bieżący rozmiar PV. Należy pamiętać, że na platformie LVM-on-crypt pv jest /dev/mapper/ urządzeniem, a nie /dev/sd* urządzeniem.

   sudo pvdisplay /dev/mapper/devicemappername




10. Zmień rozmiar pv:

    sudo pvresize /dev/mapper/devicemappername




11. Sprawdź nowy rozmiar PV:

    sudo pvdisplay /dev/mapper/devicemappername




12. Zmień rozmiar zaszyfrowanej warstwy na pv:

    sudo cryptsetup resize /dev/mapper/devicemappername


    Zastosuj tę samą procedurę dla wszystkich dysków, które chcesz zmienić.

13. Sprawdź informacje o sieci wirtualnej:

    sudo vgdisplay vgname




    Grupa wirtualna ma teraz wystarczającą ilość miejsca do przydzielania do woluminów LV.

14. Sprawdź informacje LV:

    sudo lvdisplay vgname/lvname




15. Sprawdź wykorzystanie systemu plików:

    df -h /mountpoint




16. Zmień rozmiar LV:

    sudo lvresize -r -L +2G /dev/vgname/lvname




    W tym miejscu użyjemy -r opcji , aby również zmienić rozmiar systemu plików.

17. Sprawdź informacje LV:

    sudo lvdisplay vgname/lvname




18. Sprawdź wykorzystanie systemu plików:

    df -h /mountpoint




Zastosuj tę samą procedurę zmiany rozmiaru do każdego innego LV, który go wymaga.

Następne kroki

Rozwiązywanie problemów z usługą Azure Disk Encryption
