Samouczek: równoważenie obciążenia wielu konfiguracji adresów IP przy użyciu witryny Azure Portal

Artykuł
2025-04-08

Aby hostować wiele witryn internetowych, możesz użyć innego interfejsu sieciowego skojarzonego z maszyną wirtualną. Usługa Azure Load Balancer obsługuje wdrażanie równoważenia obciążenia w celu zapewnienia wysokiej dostępności witryn internetowych.

Z tego samouczka dowiesz się, jak wykonywać następujące czynności:

Utwórz i skonfiguruj sieć wirtualną, podsieć i bramę translatora adresów sieciowych.
Tworzenie dwóch maszyn wirtualnych z systemem Windows Server
Tworzenie pomocniczej karty sieciowej i konfiguracji sieci dla każdej maszyny wirtualnej
Tworzenie dwóch witryn internetowych internetowego serwera informacji (IIS) na każdej maszynie wirtualnej
Wiązanie witryn internetowych z konfiguracjami sieci
Tworzenie i konfigurowanie usługi Azure Load Balancer
Testowanie modułu równoważenia obciążenia

Wymagania wstępne

Konto platformy Azure z aktywną subskrypcją. Utwórz konto bezpłatnie.

Tworzenie sieci wirtualnej i hosta bastionu

W tej sekcji utworzysz sieć wirtualną z podsiecią zasobów, podsiecią usługi Azure Bastion i hostem usługi Azure Bastion.

Ważne

Ceny godzinowe zaczynają się od momentu wdrożenia usługi Bastion, niezależnie od użycia danych wychodzących. Aby uzyskać więcej informacji, zobacz Cennik i jednostki SKU. Jeśli wdrażasz usługę Bastion w ramach samouczka lub testu, zalecamy usunięcie tego zasobu po zakończeniu korzystania z niego.

W portalu wyszukaj i wybierz pozycję Sieci wirtualne.
Na stronie Sieci wirtualne wybierz pozycję + Utwórz.

Na karcie Podstawy tworzenia sieci wirtualnej wprowadź lub wybierz następujące informacje:

Ustawienie	Wartość
Szczegóły projektu
Subskrypcja	Wybierz subskrypcję.
Grupa zasobów	Wybierz pozycję load-balancer-rg z listy rozwijanej lub Utwórz nową , jeśli nie istnieje. Wprowadź ciąg load-balancer-rg w polu Nazwa. Wybierz przycisk OK.
Szczegóły wystąpienia
Nazwisko	Wprowadź wartość lb-vnet.
Region (Region)	Wybierz (Stany Zjednoczone) Wschodnie.

Zrzut ekranu przedstawiający kartę Podstawy w Tworzeniu sieci wirtualnej w portalu Azure.

Wybierz kartę Zabezpieczenia lub przycisk Dalej w dolnej części strony.

W obszarze Azure Bastion wprowadź lub wybierz następujące informacje:

Ustawienie	Wartość
Azure Bastion
Włączanie usługi Azure Bastion	Zaznacz pole wyboru.
Nazwa hosta usługi Azure Bastion	Wprowadź lb-bastion.
Publiczny adres IP usługi Azure Bastion	Wybierz pozycjęUtwórz nowy. Wprowadź lb-bastion-ip w nazwie. Wybierz przycisk OK.

Wybierz kartę Adresy IP lub Dalej w dolnej części strony.

Na stronie Tworzenie sieci wirtualnej wprowadź lub wybierz następujące informacje:

Ustawienie	Wartość
Dodawanie przestrzeni adresowej IPv4
Przestrzeń adresowa IPv4	Wprowadź 10.0.0.0/16 (65 356 adresów).
Podsieci	Wybierz domyślny link podsieci, aby edytować.
Edytowanie podsieci
Cel podsieci	Pozostaw wartość domyślną Domyślna.
Nazwisko	Wprowadź backend-subnet.
Adres początkowy	Wprowadź 10.0.0.0.
Rozmiar podsieci	Wprowadź /24(256 adresów).
Bezpieczeństwo
Brama translatora adresów sieciowych	Wybierz lb-nat-gateway.

Zrzut ekranu przedstawiający domyślną nazwę i konfigurację podsieci.

Wybierz pozycję Zapisz.
Wybierz pozycję Przejrzyj i utwórz w dolnej części ekranu, a po zakończeniu walidacji wybierz pozycję Utwórz.

Ważne

Ceny godzinowe zaczynają się od momentu wdrożenia usługi Bastion, niezależnie od użycia danych wychodzących. Aby uzyskać więcej informacji, zobacz Cennik i SKU. Jeśli wdrażasz usługę Bastion w ramach samouczka lub testu, zalecamy usunięcie tego zasobu po zakończeniu korzystania z niego.

Utwórz bramę NAT

W tej sekcji utworzysz bramę NAT dla wychodzącego dostępu do internetu dla zasobów w sieci wirtualnej. Aby uzyskać inne opcje reguł ruchu wychodzącego, sprawdź Translator adresów sieciowych (SNAT) dla połączeń wychodzących

Zaloguj się w witrynie Azure Portal.
W polu wyszukiwania w górnej części portalu wprowadź NAT gateway. Wybierz bramy NAT w wynikach wyszukiwania.
Wybierz + Utwórz.

Na karcie Podstawy w obszarze Tworzenie bramy translatora adresów sieciowych wprowadź lub wybierz następujące informacje:

Ustawienie	Wartość
Szczegóły projektu
Subskrypcja	Wybierz subskrypcję.
Grupa zasobów	Wybierz pozycjęUtwórz nowy. Wprowadź ciąg load-balancer-rg w polu Nazwa. Wybierz przycisk OK.
Szczegóły wystąpienia
Nazwa bramy NAT	Wprowadź lb-nat-gateway.
Region	Wybierz pozycję Wschodnie stany USA.
strefa dostępności	Wybierz pozycję Brak strefy.
Limit czasu bezczynności (w minutach)	Wprowadź 15.

Zrzut ekranu przedstawiający okno Tworzenie bramy tłumaczenia adresów sieciowych w witrynie Azure Portal.

Wybierz kartę Wychodzący adres IP lub wybierz przycisk Dalej: wychodzący adres IP w dolnej części strony.
Wybierz pozycję Utwórz nowy publiczny adres IP w obszarze Publiczne adresy IP.
Wprowadź nat-gw-public-ip w Nazwa w Dodaj publiczny adres IP.
Wybierz przycisk OK.
Wybierz niebieski przycisk Przeglądanie i tworzenie na dole strony lub wybierz kartę Przeglądanie i tworzenie.
Wybierz pozycję Utwórz.

Tworzenie maszyn wirtualnych

W tej sekcji utworzysz dwie maszyny wirtualne do hostowania witryn internetowych usług IIS.

W polu wyszukiwania w górnej części portalu wprowadź ciąg Maszyna wirtualna. Wybierz pozycję Maszyny wirtualne w wynikach wyszukiwania.
W obszarze Maszyny wirtualne wybierz pozycję + Utwórz , a następnie maszynę wirtualną platformy Azure.

W obszarze Tworzenie maszyny wirtualnej wprowadź lub wybierz następujące informacje:

Ustawienie	Wartość
Szczegóły projektu
Subskrypcja	Wybierz subskrypcję platformy Azure
Grupa zasobów	Wybierz load-balancer-rg
Szczegóły wystąpienia
Nazwa maszyny wirtualnej	Wprowadź myVM1
Region	Wybierz (STANY USA) Wschodnie stany USA
Opcje dostępności	Wybieranie stref dostępności
Strefa dostępności	Wybierz 1
Typ zabezpieczeń	Pozostaw wartość domyślną standardu.
Obraz	Wybierz pozycję Windows Server 2022 Datacenter — Gen2
Rozmiar	Wybierz rozmiar maszyny wirtualnej lub przyjmij ustawienie domyślne
Konto administratora
Username	Wprowadź nazwę użytkownika
Hasło	Wprowadź hasło
Potwierdź hasło	Ponowne wprowadź hasło
Reguły portów przychodzących
Publiczne porty ruchu przychodzącego	Wybierz pozycję Brak

Wybierz kartę Sieć lub wybierz pozycję Dalej: Dyski, a następnie pozycję Dalej: Sieć.

Na karcie Sieć wybierz lub wprowadź:

Ustawienie	Wartość
Interfejs sieciowy
Sieć wirtualna	Wybierz pozycję myVNet.
Podsieć	Wybierz pozycję backend-subnet(10.1.0.0/24)
Publiczny adres IP	Wybierz Brak.
Grupa zabezpieczeń karty sieciowej	Wybierz pozycję Zaawansowane
Konfigurowanie sieciowej grupy zabezpieczeń	Wybierz pozycjęUtwórz nowy. W Tworzenie grupy zabezpieczeń sieciowych wprowadź myNSG w Nazwa. W obszarze Reguły ruchu przychodzącego wybierz pozycję +Dodaj regułę ruchu przychodzącego. W obszarze Usługa wybierz pozycję HTTP. W polu Priorytet wprowadź wartość 100. W polu Nazwa wprowadź wartość myNSGrule. Wybierz pozycję Dodaj. Wybierz przycisk OK.

Wybierz Recenzja + utwórz.
Przejrzyj ustawienia, a następnie wybierz pozycję Utwórz.
Wykonaj kroki od 1 do 7, aby utworzyć inną maszynę wirtualną z następującymi wartościami i wszystkimi innymi ustawieniami tak samo jak myVM1:

Ustawienie MW 2

Nazwisko myVM2

Strefa dostępności 2

Sieciowa grupa zabezpieczeń Wybierz istniejącą myNSG

Ustawienie	MW 2
Nazwisko	myVM2
Strefa dostępności	2
Sieciowa grupa zabezpieczeń	Wybierz istniejącą myNSG

Uwaga

Platforma Azure udostępnia domyślny adres IP dostępu wychodzącego dla maszyn wirtualnych, które nie są przypisane do publicznego adresu IP lub znajdują się w puli zaplecza wewnętrznego podstawowego modułu równoważenia obciążenia platformy Azure. Domyślny mechanizm adresów IP dostępu wychodzącego zapewnia wychodzący adres IP, który nie jest konfigurowalny.

Domyślny adres IP dostępu wychodzącego jest wyłączony, gdy wystąpi jedno z następujących zdarzeń:

Publiczny adres IP jest przypisywany do maszyny wirtualnej.
Maszyna wirtualna jest umieszczana w puli zaplecza standardowego modułu równoważenia obciążenia, z regułami wychodzącymi lub bez nich.
Zasób usługi Azure NAT Gateway jest przypisywany do podsieci maszyny wirtualnej.

Maszyny wirtualne tworzone przy użyciu zestawów skalowania maszyn wirtualnych w trybie elastycznej aranżacji nie mają domyślnego dostępu wychodzącego.

Aby uzyskać więcej informacji na temat połączeń wychodzących na platformie Azure, zobacz Domyślny dostęp wychodzący na platformie Azure i Używanie źródłowego tłumaczenia adresów sieciowych (SNAT) dla połączeń wychodzących.

Tworzenie pomocniczych konfiguracji sieci

W tej sekcji zmienisz prywatny adres IP istniejącej karty sieciowej każdej maszyny wirtualnej na Statyczny. Następnie dodaj nowy zasób karty sieciowej do każdej maszyny wirtualnej z konfiguracją statycznego prywatnego adresu IP .

Aby uzyskać więcej informacji na temat konfigurowania pływających adresów IP w konfiguracji maszyny wirtualnej, zobacz Konfiguracja pływających adresów IP dla systemu operacyjnego gościa.

W polu wyszukiwania w górnej części portalu wprowadź ciąg Maszyna wirtualna. Wybierz pozycję Maszyny wirtualne w wynikach wyszukiwania.
Wybierz myVM1.
Zatrzymaj maszynę wirtualną, jeśli jest uruchomiona.
Wybierz pozycję Sieć w obszarze Ustawienia.
W sieci wybierz nazwę interfejsu sieciowego obok interfejsu sieciowego. Interfejs sieciowy rozpoczyna się od nazwy maszyny wirtualnej i ma przypisaną losową liczbę. W tym przykładzie myVM1266.
Na stronie interfejsu sieciowego wybierz Konfiguracje IP w Ustawieniach.
W obszarze Konfiguracje adresów IP wybierz pozycję ipconfig1.
Wybierz pozycję Statyczne w przypisaniu w konfiguracji ipconfig1.
Wybierz pozycję Zapisz.
Wróć do strony Przegląd maszyny myVM1.
Wybierz pozycję Sieć w obszarze Ustawienia.
Na stronie Sieć wybierz pozycję Dołącz interfejs sieciowy.
W obszarze Dołączanie interfejsu sieciowego wybierz pozycję Utwórz i dołącz interfejs sieciowy.

W obszarze Tworzenie interfejsu sieciowego wprowadź lub wybierz następujące informacje:

Ustawienie	Wartość
Szczegóły projektu
Grupa zasobów	Wybierz pozycję load-balancer-rg.
Interfejs sieciowy
Nazwisko	Wprowadź myVM1NIC2
Podsieć	Wybierz pozycję backend-subnet (10.1.0.0/24).
Grupa zabezpieczeń sieci karty sieciowej	Wybierz opcję Zaawansowane.
Konfigurowanie sieciowej grupy zabezpieczeń	Wybierz myNSG.
Przypisanie prywatnego adresu IP	Wybierz wartość Statyczny.
Prywatny adres IP	Wprowadź wartość 10.1.0.6.

Wybierz pozycję Utwórz.
Uruchom maszynę wirtualną.
Powtórz kroki od 1 do 16 dla myVM2, zastępując następujące informacje:

Ustawienie myVM2

Nazwisko myVM2NIC2

Prywatny adres IP 10.1.0.7

Ustawienie	myVM2
Nazwisko	myVM2NIC2
Prywatny adres IP	10.1.0.7

Konfigurowanie maszyn wirtualnych

Połączysz się z myVM1 i myVM2 za pomocą usługi Azure Bastion i skonfigurujesz sieć dodatkową w tej sekcji. Dodajesz trasę dla bramy dla drugorzędnej konfiguracji sieci. Następnie zainstalujesz usługi IIS na każdej maszynie wirtualnej i dostosujesz witryny internetowe, aby wyświetlić nazwę hosta maszyny wirtualnej.

W polu wyszukiwania w górnej części portalu wprowadź ciąg Maszyna wirtualna. Wybierz pozycję Maszyny wirtualne w wynikach wyszukiwania.
Wybierz myVM1.
Uruchom maszynę wirtualną myVM1.
W Przeglądzie wybierz Połącz, a następnie Bastion.
Wprowadź nazwę użytkownika i hasło wprowadzone podczas tworzenia maszyny wirtualnej.
Wybierz Zezwalaj, aby usługa Bastion mogła korzystać ze schowka.
Na pulpicie serwera przejdź do Start > Narzędzia administracyjne systemu Windows > Windows PowerShell > Windows PowerShell.

W oknie programu PowerShell wykonaj route print polecenie , które zwraca dane wyjściowe podobne do następujących danych wyjściowych dla maszyny wirtualnej z dwoma dołączonymi interfejsami sieciowymi:

===========================================================================
Interface List
  4...60 45 bd 9c c7 00 ......Microsoft Hyper-V Network Adapter
 11...60 45 bd 8d 44 fa ......Microsoft Hyper-V Network Adapter #3
  1...........................Software Loopback Interface 1
===========================================================================

IPv4 Route Table
===========================================================================
Active Routes:
Network Destination        Netmask          Gateway       Interface  Metric
          0.0.0.0          0.0.0.0         10.1.0.1         10.1.0.4     10
         10.1.0.0    255.255.255.0         On-link          10.1.0.4    266
         10.1.0.0    255.255.255.0         On-link          10.1.0.6    266
         10.1.0.4  255.255.255.255         On-link          10.1.0.4    266
         10.1.0.6  255.255.255.255         On-link          10.1.0.6    266
       10.1.0.255  255.255.255.255         On-link          10.1.0.4    266
       10.1.0.255  255.255.255.255         On-link          10.1.0.6    266
        127.0.0.0        255.0.0.0         On-link         127.0.0.1    331
        127.0.0.1  255.255.255.255         On-link         127.0.0.1    331
  127.255.255.255  255.255.255.255         On-link         127.0.0.1    331
    168.63.129.16  255.255.255.255         10.1.0.1         10.1.0.4     11
  169.254.169.254  255.255.255.255         10.1.0.1         10.1.0.4     11
        224.0.0.0        240.0.0.0         On-link         127.0.0.1    331
        224.0.0.0        240.0.0.0         On-link          10.1.0.4    266
        224.0.0.0        240.0.0.0         On-link          10.1.0.6    266
  255.255.255.255  255.255.255.255         On-link         127.0.0.1    331
  255.255.255.255  255.255.255.255         On-link          10.1.0.4    266
  255.255.255.255  255.255.255.255         On-link          10.1.0.6    266
===========================================================================
Persistent Routes:
  None

IPv6 Route Table
===========================================================================
Active Routes:
 If Metric Network Destination      Gateway
  1    331 ::1/128                  On-link
  4    266 fe80::/64                On-link
 11    266 fe80::/64                On-link
 11    266 fe80::382:8783:5d2:f71e/128
                                    On-link
  4    266 fe80::1575:ced8:3e94:f23a/128
                                    On-link
  1    331 ff00::/8                 On-link
  4    266 ff00::/8                 On-link
 11    266 ff00::/8                 On-link
===========================================================================
Persistent Routes:
  None

W tym przykładzie Adapter sieciowy Microsoft Hyper-V #3 (interfejs 13) jest pomocniczym interfejsem sieciowym, który nie ma przypisanej bramy domyślnej.

W oknie programu PowerShell wykonaj ipconfig /all polecenie , aby zobaczyć, który adres IP jest przypisany do pomocniczego interfejsu sieciowego. W tym przykładzie do interfejsu 13 jest przypisywana wersja 10.1.0.6 . Dla pomocniczego interfejsu sieciowego nie jest zwracany żaden domyślny adres bramy.


   Connection-specific DNS Suffix  . : pbu0t5vjr3sevaritkncspakhd.ax.internal.cloudapp.net
   Description . . . . . . . . . . . : Microsoft Hyper-V Network Adapter #3
   Physical Address. . . . . . . . . : 60-45-BD-A1-75-FB
   DHCP Enabled. . . . . . . . . . . : Yes
   Autoconfiguration Enabled . . . . : Yes
   Link-local IPv6 Address . . . . . : fe80::dfb3:b93e:3516:c5b6%12(Preferred)
   IPv4 Address. . . . . . . . . . . : 10.1.0.6(Preferred)
   Subnet Mask . . . . . . . . . . . : 255.255.255.0
   Lease Obtained. . . . . . . . . . : Monday, December 12, 2022 7:42:31 PM
   Lease Expires . . . . . . . . . . : Friday, January 19, 2159 2:17:19 AM
   Default Gateway . . . . . . . . . :
   DHCP Server . . . . . . . . . . . : 168.63.129.16
   DHCPv6 IAID . . . . . . . . . . . : 207635901
   DHCPv6 Client DUID. . . . . . . . : 00-01-00-01-2B-28-C9-C0-60-45-BD-9B-ED-AE
   DNS Servers . . . . . . . . . . . : 168.63.129.16
   NetBIOS over Tcpip. . . . . . . . : Enabled

Aby skierować cały ruch dla adresów spoza podsieci do bramy, wykonaj następujące polecenie:
```
route -p add 0.0.0.0 MASK 0.0.0.0 10.1.0.1 METRIC 5015 IF 13
```
W tym przykładzie 10.1.0.1 jest bramą domyślną dla utworzonej wcześniej sieci wirtualnej.

Wykonaj następujące polecenia lub skopiuj i wklej kod w oknie programu PowerShell, aby zainstalować i skonfigurować usługi IIS oraz testowe witryny internetowe:

## Install IIS and the management tools. ##
Install-WindowsFeature -Name Web-Server -IncludeManagementTools

## Set the binding for the Default website to 10.1.0.4:80. ##
$para1 = @{
    Name = 'Default Web Site'
    BindingInformation = '10.1.0.4:80:'
    Protocol = 'http'
}
New-IISSiteBinding @para1

## Remove the default site binding. ##
$para2 = @{
    Name = 'Default Web Site'
    BindingInformation = '*:80:'
}
Remove-IISSiteBinding @para2

## Remove the default htm file. ##
Remove-Item c:\inetpub\wwwroot\iisstart.htm

## Add a new htm file that displays the Contoso website. ##
$para3 = @{
    Path = 'c:\inetpub\wwwroot\iisstart.htm'
    Value = $("Hello World from www.contoso.com" + "-" + $env:computername)
}
Add-Content @para3

## Create folder to host website. ##
$para4 = @{
    Path = 'c:\inetpub\'
    Name = 'fabrikam'
    Type = 'directory'
}
New-Item @para4

 ## Create a new website and site binding for the second IP address 10.1.0.6. ##
$para5 = @{
    Name = 'Fabrikam'
    PhysicalPath = 'c:\inetpub\fabrikam'
    BindingInformation = '10.1.0.6:80:'
}
New-IISSite @para5

## Add a new htm file that displays the Fabrikam website. ##
$para6 = @{
    Path = 'C:\inetpub\fabrikam\iisstart.htm'
    Value = $("Hello World from www.fabrikam.com" + "-" + $env:computername)

}
Add-Content @para6

Zamknij połączenie Bastion z myVM1.

Powtórz kroki od 1 do 12 dla myVM2. Użyj następującego kodu programu PowerShell dla maszyny wirtualnej myVM2 na potrzeby instalacji usług IIS.

## Install IIS and the management tools. ##
Install-WindowsFeature -Name Web-Server -IncludeManagementTools

## Set the binding for the Default website to 10.1.0.5:80. ##
$para1 = @{
    Name = 'Default Web Site'
    BindingInformation = '10.1.0.5:80:'
    Protocol = 'http'
}
New-IISSiteBinding @para1

## Remove the default site binding. ##
$para2 = @{
    Name = 'Default Web Site'
    BindingInformation = '*:80:'
}
Remove-IISSiteBinding @para2

## Remove the default htm file. ##
Remove-Item C:\inetpub\wwwroot\iisstart.htm

## Add a new htm file that displays the Contoso website. ##
$para3 = @{
    Path = 'c:\inetpub\wwwroot\iisstart.htm'
    Value = $("Hello World from www.contoso.com" + "-" + $env:computername)
}
Add-Content @para3

## Create folder to host website. ##
$para4 = @{
    Path = 'c:\inetpub\'
    Name = 'fabrikam'
    Type = 'directory'
}
New-Item @para4

## Create a new website and site binding for the second IP address 10.1.0.7. ##
$para5 = @{
    Name = 'Fabrikam'
    PhysicalPath = 'c:\inetpub\fabrikam'
    BindingInformation = '10.1.0.7:80:'
}
New-IISSite @para5

## Add a new htm file that displays the Fabrikam website. ##
$para6 = @{
    Path = 'C:\inetpub\fabrikam\iisstart.htm'
    Value = $("Hello World from www.fabrikam.com" + "-" + $env:computername)
}
Add-Content @para6

Tworzenie modułu równoważenia obciążenia

W tej sekcji utworzysz strefowo nadmiarowy moduł równoważenia obciążenia, który równoważy obciążenie maszyn wirtualnych.

Dzięki nadmiarowości stref, jedna lub więcej stref dostępności może zawieść, a ścieżka danych będzie działać, dopóki przynajmniej jedna strefa w regionie działa poprawnie.

Podczas tworzenia modułu równoważenia obciążenia konfigurujesz:

Dwa adresy IP frontonu— jeden dla każdej witryny internetowej.
Pule zaplecza
Reguły równoważenia obciążenia przychodzącego

W polu wyszukiwania w górnej części portalu wprowadź Load balancer. Wybierz Równoważniki obciążenia w wynikach wyszukiwania.
Na stronie Moduł równoważenia obciążenia wybierz pozycję Utwórz.

Na karcie Podstawowe na stronie Tworzenie równoważenia obciążenia, wprowadź lub wybierz następujące informacje:

Ustawienie	Wartość
Szczegóły projektu
Subskrypcja	Wybierz subskrypcję.
Grupa zasobów	Wybierz pozycję load-balancer-rg.
Szczegóły wystąpienia
Nazwisko	Wprowadź myLoadBalancer
Region	Wybierz pozycję Wschodnie stany USA.
SKU	Pozostaw wartość domyślną Standardowa.
Typ	Wybierz pozycję Publiczna.
Warstwa	Pozostaw wartość domyślną Regionalna.

Wybierz pozycję Dalej: Konfiguracja interfejsu IP frontendu.
W konfiguracji adresu IP frontonu wybierz + Dodaj konfigurację adresu IP frontonu.

Wprowadź lub wybierz następujące informacje w obszarze Dodaj konfigurację adresu IP frontonu:

Ustawienie	Wartość
Nazwisko	Wprowadź wartość Frontend-contoso.
Wersja protokołu IP	Wybierz pozycję IPv4.
Typ adresu IP	Wybierz Adres IP.
Publiczny adres IP	Wybierz pozycjęUtwórz nowy. Wprowadź myPublicIP-contoso dla Nazwa Wybierz Strefę nadmiarową w strefie dostępności. Pozostaw wartość domyślną usługi Microsoft Network w obszarze Preferencja routingu. Wybierz przycisk OK.

Uwaga

Protokół IPv6 nie jest obecnie obsługiwany w przypadku preferencji routingu ani równoważenia obciążenia między regionami (warstwa globalna).

Aby uzyskać więcej informacji na temat prefiksów adresów IP, zobacz Prefiks publicznego adresu IP platformy Azure.

W regionach z strefami dostępności można wybrać brak strefy (domyślnie), określoną strefę lub z nadmiarowością strefową. Wybór zależy od konkretnych wymagań dotyczących awarii domeny. W regionach bez Strefy dostępności to pole nie będzie wyświetlane.
Aby uzyskać więcej informacji na temat stref dostępności, zobacz Omówienie stref dostępności.

Wybierz Dodaj.
Wybierz pozycję + Dodaj konfigurację adresu IP frontendu.

Wprowadź lub wybierz następujące informacje w obszarze Dodawanie konfiguracji adresu IP frontonu:

Ustawienie	Wartość
Nazwisko	Wprowadź wartość Frontend-fabrikam.
Wersja protokołu IP	Wybierz pozycję IPv4.
Typ adresu IP	Wybierz adres IP.
Publiczny adres IP	Wybierz pozycjęUtwórz nowy. Wprowadź wartość myPublicIP-fabrikam w polu Nazwa Wybierz strefę nadmiarową w strefie dostępności. Pozostaw wartość domyślną usługi Microsoft Network w obszarze Preferencja routingu. Wybierz przycisk OK.

Wybierz Dodaj.
Wybierz pozycję Dalej: pule zaplecza.
Na karcie Pule zaplecza wybierz pozycję + Dodaj pulę zaplecza.
Wprowadź lub wybierz następujące informacje w obszarze Dodawanie puli zaplecza:

Ustawienie Wartość

Nazwisko Wprowadź myBackendPool-contoso.

Sieć wirtualna Wybierz pozycję myVNet.

Konfiguracja puli backendu Wybierz NIC.
W konfiguracjach IP wybierz + Dodaj.
Wybierz myVM1 i myVM2, które odpowiadają ipconfig1 (10.1.0.4) i ipconfig1 (10.1.0.5).
Wybierz Dodaj.
Wybierz pozycję Zapisz.
Wybierz + Dodaj pulę zaplecza.
Wprowadź lub wybierz następujące informacje w sekcji Dodaj pulę zaplecza:

Ustawienie Wartość

Nazwisko Wprowadź wartość myBackendPool-fabrikam.

Sieć wirtualna Wybierz pozycję myVNet.

Konfiguracja puli zaplecza Wybierz pozycję Karta sieciowa.
W obszarze Konfiguracje adresów IP wybierz pozycję + Dodaj.
Wybierz myVM1 i myVM2 , które odpowiadają ipconfig1 (10.1.0.6) i ipconfig1 (10.1.0.7).
Wybierz Dodaj.
Wybierz pozycję Zapisz.
Wybierz pozycję Dalej: reguły ruchu przychodzącego.
Na karcie ruchu przychodzącego w Reguły równoważenia obciążenia wybierz opcję + Dodaj regułę równoważenia obciążenia.

Ustawienie	Wartość
Nazwisko	Wprowadź myBackendPool-contoso.
Sieć wirtualna	Wybierz pozycję myVNet.
Konfiguracja puli backendu	Wybierz NIC.

Ustawienie	Wartość
Nazwisko	Wprowadź wartość myBackendPool-fabrikam.
Sieć wirtualna	Wybierz pozycję myVNet.
Konfiguracja puli zaplecza	Wybierz pozycję Karta sieciowa.

W Dodaj regułę równoważenia obciążenia wprowadź lub wybierz następujące informacje:

Ustawienie	Wartość
Nazwisko	Wprowadź myHTTPRule-contoso
Wersja protokołu IP	Wybierz pozycję IPv4.
Adres IP frontonu	Wybierz pozycję Frontend-contoso.
Pula zaplecza	Wybierz pozycję myBackendPool-contoso.
Protokół	Wybierz pozycję TCP.
Port	Wprowadź wartość 80.
Port zaplecza	Wprowadź wartość 80.
Sonda kondycji	Wybierz pozycjęUtwórz nowy. W polu Nazwa wprowadź wartość myHealthProbe-contoso. Wybierz TCP dla Protokół. Pozostaw pozostałe wartości domyślne i wybierz przycisk OK.
Trwałość sesji	Wybierz Brak.
Limit czasu bezczynności (w minutach)	Wprowadź lub wybierz 15.
Resetowanie protokołu TCP	Wybierz pozycję Włączone.
Pływający adres IP	Wybierz opcję Wyłączone.
Translacja wychodzących źródłowych adresów sieciowych (SNAT)	Pozostaw wartość domyślną (zalecane) Użyj reguł ruchu wychodzącego , aby zapewnić członkom puli zaplecza dostęp do Internetu.

Wybierz Dodaj.
Wybierz pozycję Dodaj regułę równoważenia obciążenia.

W Dodaj regułę równoważenia obciążenia wprowadź lub wybierz następujące informacje:

Ustawienie	Wartość
Nazwisko	Wprowadź nazwę myHTTPRule-fabrikam
Wersja protokołu IP	Wybierz pozycję IPv4.
Adres IP frontonu	Wybierz pozycję Frontend-fabrikam.
Pula serwerów zaplecza	Wybierz myBackendPool-fabrikam.
Protokół	Wybierz pozycję TCP.
Port	Wprowadź 80.
Port zaplecza	Wprowadź 80.
Sonda kondycji	Wybierz pozycjęUtwórz nowy. W polu Nazwa wprowadź wartość myHealthProbe-fabrikam. Wybierz pozycję TCP w obszarze Protokół. Pozostaw pozostałe wartości domyślne i wybierz przycisk OK.
Trwałość sesji	Wybierz pozycję Brak.
Limit czasu bezczynności (w minutach)	Wprowadź lub wybierz 15.
Resetowanie protokołu TCP	Wybierz pozycję Włączone.
Pływający adres IP	Wybierz opcję Wyłączone.
Translacja wychodzących źródłowych adresów sieciowych (SNAT)	Pozostaw wartość domyślną (zalecane) Użyj reguł ruchu wychodzącego , aby zapewnić członkom puli zaplecza dostęp do Internetu.

Wybierz Dodaj.
Wybierz niebieski przycisk Przejrzyj i utwórz w dolnej części strony.
Wybierz pozycję Utwórz.

Uwaga

W tym przykładzie utworzyliśmy bramę translatora adresów sieciowych w celu zapewnienia wychodzącego dostępu do Internetu. Karta reguł ruchu wychodzącego w konfiguracji jest pomijana, ponieważ jest opcjonalna i niewymagana przy użyciu bramy NAT. Aby uzyskać więcej informacji na temat bramy NAT platformy Azure, zobacz Co to jest Azure Virtual Network NAT? Aby uzyskać więcej informacji na temat połączeń wychodzących na platformie Azure, zobacz Translacja adresów sieciowych źródła (SNAT) dla połączeń wychodzących

Testowanie modułu równoważenia obciążenia

W tej sekcji odnajdziesz publiczny adres IP dla każdej witryny internetowej. Adres IP należy wprowadzić w przeglądarce, aby przetestować utworzone wcześniej witryny internetowe.

W polu wyszukiwania w górnej części portalu wprowadź publiczny adres IP. Wybierz Adresy IP publiczne w wynikach wyszukiwania.
Wybierz pozycję myPublicIP-contoso.

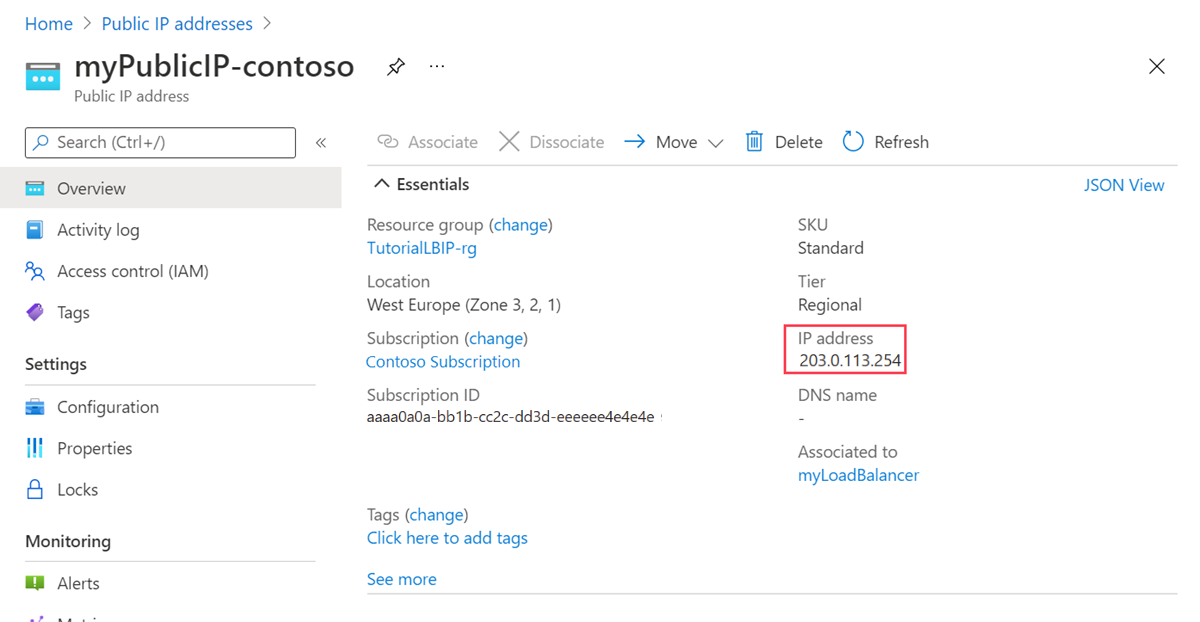

Skopiuj adres IP na stronie przeglądu myPublicIP-contoso.

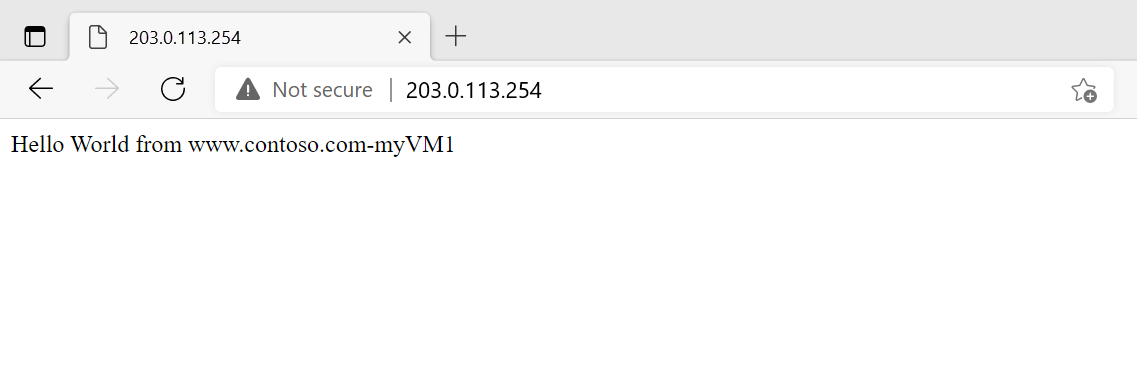

Otwórz przeglądarkę internetową i wklej publiczny adres IP na pasku adresu.
Wróć do publicznych adresów IP. Wybierz pozycję myPublicIP-fabrikam.

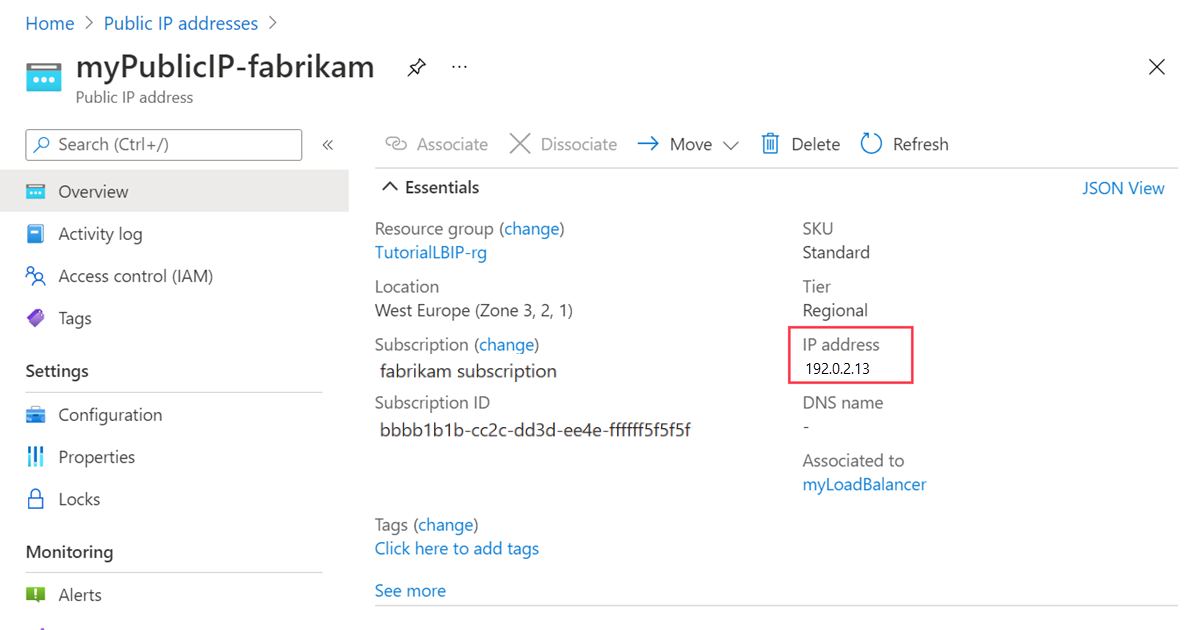

Skopiuj adres IP na stronie przeglądowej myPublicIP-fabrikam.

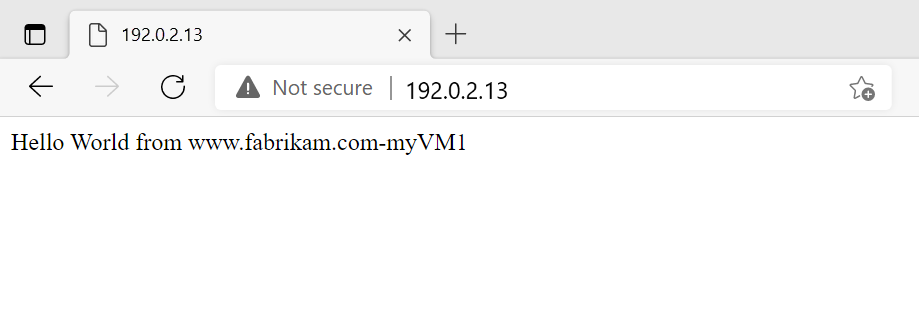

Otwórz przeglądarkę internetową i wklej publiczny adres IP na pasku adresu.
Aby przetestować moduł równoważenia obciążenia, odśwież przeglądarkę lub zamknij jedną z maszyn wirtualnych.

Czyszczenie zasobów

Jeśli nie zamierzasz nadal korzystać z tej aplikacji, usuń maszyny wirtualne i moduł równoważenia obciążenia, wykonując następujące czynności:

W polu wyszukiwania w górnej części portalu wprowadź ciąg Grupa zasobów. Wybierz pozycję Grupy zasobów w wynikach wyszukiwania.
Wybierz pozycję load-balancer-rg w obszarze Grupy zasobów.
Wybierz pozycję Usuń grupę zasobów.
Wprowadź wartość load-balancer-rg w polu WPISZ NAZWĘ GRUPY ZASOBÓW:. Wybierz Usuń.

Równoważenie obciążenia w wielu konfiguracjach adresów IP

Aby osiągnąć scenariusz opisany w tym artykule, wykonaj następujące czynności:

Zainstaluj i skonfiguruj interfejs wiersza polecenia platformy Azure, wykonując kroki opisane w artykule połączonym i zaloguj się do konta platformy Azure.
Utwórz grupę zasobów o nazwie contosofabrikam w następujący sposób:
```
az group create contosofabrikam westcentralus
```

Utwórz zestaw dostępności dla dwóch maszyn wirtualnych. W tym scenariuszu użyj następującego polecenia:

az vm availability-set create --resource-group contosofabrikam --location westcentralus --name myAvailabilitySet

Utwórz sieć wirtualną o nazwie myVNet i podsieć o nazwie mySubnet:

az network vnet create --resource-group contosofabrikam --name myVnet --address-prefixes 10.0.0.0/16  --location westcentralus --subnet-name MySubnet --subnet-prefix 10.0.0.0/24

Utwórz moduł równoważenia obciążenia o nazwie mylb:

az network lb create --resource-group contosofabrikam --location westcentralus --name mylb

Utwórz dwa dynamiczne publiczne adresy IP dla konfiguracji adresów IP frontonu modułu równoważenia obciążenia:

az network public-ip create --resource-group contosofabrikam --location westcentralus --name PublicIp1 --domain-name-label contoso --allocation-method Dynamic

az network public-ip create --resource-group contosofabrikam --location westcentralus --name PublicIp2 --domain-name-label fabrikam --allocation-method Dynamic

Utwórz odpowiednio dwie konfiguracje adresów IP frontendowych, contosofe i fabrikamfe.

az network lb frontend-ip create --resource-group contosofabrikam --lb-name mylb --public-ip-name PublicIp1 --name contosofe
az network lb frontend-ip create --resource-group contosofabrikam --lb-name mylb --public-ip-name PublicIp2 --name fabrikamfe

Utwórz pule adresów zaplecza — contosopool i fabrikampool, sondę - HTTP i reguły równoważenia obciążenia — HTTPruleContoso i HTTPruleFabrikam:

az network lb address-pool create --resource-group contosofabrikam --lb-name mylb --name contosopool
azure network lb address-pool create --resource-group contosofabrikam --lb-name mylb --name fabrikampool

az network lb probe create --resource-group contosofabrikam --lb-name mylb --name HTTP --protocol "http" --interval 15 --count 2 --path index.html

az network lb rule create --resource-group contosofabrikam --lb-name mylb --name HTTPruleContoso --protocol tcp --probe-name http--frontend-port 5000 --backend-port 5000 --frontend-ip-name contosofe --backend-address-pool-name contosopool
az network lb rule create --resource-group contosofabrikam --lb-name mylb --name HTTPruleFabrikam --protocol tcp --probe-name http --frontend-port 5000 --backend-port 5000 --frontend-ip-name fabrikamfe --backend-address-pool-name fabrikampool

Sprawdź dane wyjściowe, aby sprawdzić, czy moduł równoważenia obciążenia został poprawnie utworzony, uruchamiając następujące polecenie:
```
az network lb show --resource-group contosofabrikam --name mylb
```

Utwórz publiczny adres IP, myPublicIp, oraz konto magazynumystorageaccount1 dla pierwszej maszyny wirtualnej VM1 w następujący sposób:

az network public-ip create --resource-group contosofabrikam --location westcentralus --name myPublicIP --domain-name-label mypublicdns345 --allocation-method Dynamic

az storage account create --location westcentralus --resource-group contosofabrikam --kind Storage --sku-name GRS mystorageaccount1

Utwórz interfejsy sieciowe dla maszyny wirtualnej VM1 i dodaj drugą konfigurację adresu IP, maszynę wirtualną VM1-ipconfig2 i utwórz maszynę wirtualną w następujący sposób:

az network nic create --resource-group contosofabrikam --location westcentralus --subnet-vnet-name myVnet --subnet-name mySubnet --name VM1Nic1 --ip-config-name NIC1-ipconfig1
az network nic create --resource-group contosofabrikam --location westcentralus --subnet-vnet-name myVnet --subnet-name mySubnet --name VM1Nic2 --ip-config-name VM1-ipconfig1 --public-ip-name myPublicIP --lb-address-pool-ids "/subscriptions/<your subscription ID>/resourceGroups/contosofabrikam/providers/Microsoft.Network/loadBalancers/mylb/backendAddressPools/contosopool"
az network nic ip-config create --resource-group contosofabrikam --nic-name VM1Nic2 --name VM1-ipconfig2 --lb-address-pool-ids "/subscriptions/<your subscription ID>/resourceGroups/contosofabrikam/providers/Microsoft.Network/loadBalancers/mylb/backendAddressPools/fabrikampool"
az vm create --resource-group contosofabrikam --name VM1 --location westcentralus --os-type linux --nic-names VM1Nic1,VM1Nic2  --vnet-name VNet1 --vnet-subnet-name Subnet1 --availability-set myAvailabilitySet --vm-size Standard_DS3_v2 --storage-account-name mystorageaccount1 --image-urn canonical:UbuntuServer:16.04.0-LTS:latest --admin-username <your username>  --admin-password <your password>

Powtórz kroki 10–11 dla drugiej maszyny wirtualnej:

az network public-ip create --resource-group contosofabrikam --location westcentralus --name myPublicIP2 --domain-name-label mypublicdns785 --allocation-method Dynamic
az storage account create --location westcentralus --resource-group contosofabrikam --kind Storage --sku-name GRS mystorageaccount2
az network nic create --resource-group contosofabrikam --location westcentralus --subnet-vnet-name myVnet --subnet-name mySubnet --name VM2Nic1
az network nic create --resource-group contosofabrikam --location westcentralus --subnet-vnet-name myVnet --subnet-name mySubnet --name VM2Nic2 --ip-config-name VM2-ipconfig1 --public-ip-name myPublicIP2 --lb-address-pool-ids "/subscriptions/<your subscription ID>/resourceGroups/contosofabrikam/providers/Microsoft.Network/loadBalancers/mylb/backendAddressPools/contosopool"
az network nic ip-config create --resource-group contosofabrikam --nic-name VM2Nic2 --name VM2-ipconfig2 --lb-address-pool-ids "/subscriptions/<your subscription ID>/resourceGroups/contosofabrikam/providers/Microsoft.Network/loadBalancers/mylb/backendAddressPools/fabrikampool"
az vm create --resource-group contosofabrikam --name VM2 --location westcentralus --os-type linux --nic-names VM2Nic1,VM2Nic2 --vnet-name VNet1 --vnet-subnet-name Subnet1 --availability-set myAvailabilitySet --vm-size Standard_DS3_v2 --storage-account-name mystorageaccount2 --image-urn canonical:UbuntuServer:16.04.0-LTS:latest --admin-username <your username>  --admin-password <your password>

Na koniec należy skonfigurować rekordy zasobów DNS, aby wskazywały odpowiedni adres IP frontonu modułu równoważenia obciążenia. Domeny można hostować w usłudze Azure DNS. Aby uzyskać więcej informacji na temat korzystania z usługi Azure DNS z usługą Load Balancer, zobacz Używanie usługi Azure DNS z innymi usługami platformy Azure

Równoważenie obciążenia w wielu konfiguracjach adresów IP

Uwaga

Zalecamy korzystanie z modułu Azure Az programu PowerShell do interakcji z platformą Azure. Aby rozpocząć, zobacz Instalowanie programu Azure PowerShell. Aby dowiedzieć się, jak przeprowadzić migrację do modułu Az PowerShell, zobacz Migracja programu Azure PowerShell z modułu AzureRM do modułu Az.

Wykonaj poniższe kroki, aby utworzyć moduł równoważenia obciążenia, który może równoważyć ruch między wieloma konfiguracjami adresów IP na jednej maszynie wirtualnej za pomocą programu Azure PowerShell. W tym przykładzie użyto dwóch maszyn wirtualnych, ale można użyć tego samego procesu dla dowolnej liczby maszyn wirtualnych.

Zainstaluj program Azure PowerShell. Zobacz How to install and configure Azure PowerShell (Jak zainstalować i skonfigurować program Azure PowerShell), aby uzyskać informacje na temat instalowania najnowszej wersji programu Azure PowerShell, wybierania subskrypcji i logowania się do konta.
Utwórz grupę zasobów przy użyciu następujących ustawień:
```
$location = "westcentralus".
$myResourceGroup = "contosofabrikam"
```
Aby uzyskać więcej informacji, zobacz Krok 2 tworzenia grupy zasobów.
Utwórz zestaw dostępności zawierający maszyny wirtualne. W tym scenariuszu użyj następującego polecenia:
```
New-AzAvailabilitySet -ResourceGroupName "contosofabrikam" -Name "myAvailset" -Location "West Central US"
```
Wykonaj kroki od 3 do 5 z artykułu Tworzenie maszyny wirtualnej z systemem Windows w celu przygotowania do utworzenia maszyny wirtualnej z jedną kartą sieciową. Wykonaj krok 6.1 i użyj następującego zamiast kroku 6.2:
```
$availset = Get-AzAvailabilitySet -ResourceGroupName "contosofabrikam" -Name "myAvailset"
New-AzVMConfig -VMName "VM1" -VMSize "Standard_DS1_v2" -AvailabilitySetId $availset.Id
```
Następnie wykonaj kroki tworzenia maszyny wirtualnej z systemem Windows 6.3 do 6.8.
Dodaj drugą konfigurację adresu IP do każdej z maszyn wirtualnych. Postępuj zgodnie z instrukcjami w artykule Przypisywanie wielu adresów IP do maszyn wirtualnych. Użyj następujących ustawień konfiguracji:
```
$NicName = "VM1-NIC2"
$RgName = "contosofabrikam"
$NicLocation = "West Central US"
$IPConfigName4 = "VM1-ipconfig2"
$Subnet1 = Get-AzVirtualNetworkSubnetConfig -Name "mySubnet" -VirtualNetwork $myVnet
```
W tym samouczku nie trzeba skojarzyć konfiguracji pomocniczych adresów IP z publicznymi adresami IP. Edytuj polecenie, aby usunąć część dotyczącą skojarzenia z publicznym adresem IP.
Wykonaj ponownie kroki od 4 do 6 dla maszyny wirtualnej VM2. Pamiętaj, aby zastąpić nazwę maszyny wirtualnej nazwą VM2 w przykładach kodu. Nie musisz tworzyć sieci wirtualnej dla drugiej maszyny wirtualnej. Możesz utworzyć nową podsieć na podstawie przypadku użycia.

Utwórz dwa publiczne adresy IP i zapisz je w odpowiednich zmiennych, jak pokazano poniżej:

$publicIP1 = New-AzPublicIpAddress -Name PublicIp1 -ResourceGroupName contosofabrikam -Location 'West Central US' -AllocationMethod Dynamic -DomainNameLabel contoso
$publicIP2 = New-AzPublicIpAddress -Name PublicIp2 -ResourceGroupName contosofabrikam -Location 'West Central US' -AllocationMethod Dynamic -DomainNameLabel fabrikam

$publicIP1 = Get-AzPublicIpAddress -Name PublicIp1 -ResourceGroupName contosofabrikam
$publicIP2 = Get-AzPublicIpAddress -Name PublicIp2 -ResourceGroupName contosofabrikam

Utwórz dwie konfiguracje adresów IP frontendu:

$frontendIP1 = New-AzLoadBalancerFrontendIpConfig -Name contosofe -PublicIpAddress $publicIP1
$frontendIP2 = New-AzLoadBalancerFrontendIpConfig -Name fabrikamfe -PublicIpAddress $publicIP2

Utwórz pule adresów zaplecza, sondę i reguły równoważenia obciążenia:

$beaddresspool1 = New-AzLoadBalancerBackendAddressPoolConfig -Name contosopool
$beaddresspool2 = New-AzLoadBalancerBackendAddressPoolConfig -Name fabrikampool

$healthProbe = New-AzLoadBalancerProbeConfig -Name HTTP -RequestPath 'index.html' -Protocol http -Port 80 -IntervalInSeconds 15 -ProbeCount 2

$lbrule1 = New-AzLoadBalancerRuleConfig -Name HTTPc -FrontendIpConfiguration $frontendIP1 -BackendAddressPool $beaddresspool1 -Probe $healthprobe -Protocol Tcp -FrontendPort 80 -BackendPort 80
$lbrule2 = New-AzLoadBalancerRuleConfig -Name HTTPf -FrontendIpConfiguration $frontendIP2 -BackendAddressPool $beaddresspool2 -Probe $healthprobe -Protocol Tcp -FrontendPort 80 -BackendPort 80

Po utworzeniu tych zasobów utwórz moduł równoważenia obciążenia:

$mylb = New-AzLoadBalancer -ResourceGroupName contosofabrikam -Name mylb -Location 'West Central US' -FrontendIpConfiguration $frontendIP1 -LoadBalancingRule $lbrule -BackendAddressPool $beAddressPool -Probe $healthProbe

Dodaj drugą pulę adresów backendu i konfigurację adresu IP frontendu do nowo utworzonego load balancera.

$mylb = Get-AzLoadBalancer -Name "mylb" -ResourceGroupName $myResourceGroup | Add-AzLoadBalancerBackendAddressPoolConfig -Name fabrikampool | Set-AzLoadBalancer

$mylb | Add-AzLoadBalancerFrontendIpConfig -Name fabrikamfe -PublicIpAddress $publicIP2 | Set-AzLoadBalancer

Add-AzLoadBalancerRuleConfig -Name HTTP -LoadBalancer $mylb -FrontendIpConfiguration $frontendIP2 -BackendAddressPool $beaddresspool2 -Probe $healthProbe -Protocol Tcp -FrontendPort 80 -BackendPort 80 | Set-AzLoadBalancer

Następujące polecenia pobierają karty sieciowe, a następnie dodają obie konfiguracje adresów IP każdej pomocniczej karty sieciowej do puli adresów zaplecza modułu równoważenia obciążenia:

$nic1 = Get-AzNetworkInterface -Name "VM1-NIC2" -ResourceGroupName "MyResourcegroup";
$nic2 = Get-AzNetworkInterface -Name "VM2-NIC2" -ResourceGroupName "MyResourcegroup";

$nic1.IpConfigurations[0].LoadBalancerBackendAddressPools.Add($mylb.BackendAddressPools[0]);
$nic1.IpConfigurations[1].LoadBalancerBackendAddressPools.Add($mylb.BackendAddressPools[1]);
$nic2.IpConfigurations[0].LoadBalancerBackendAddressPools.Add($mylb.BackendAddressPools[0]);
$nic2.IpConfigurations[1].LoadBalancerBackendAddressPools.Add($mylb.BackendAddressPools[1]);

$mylb = $mylb | Set-AzLoadBalancer

$nic1 | Set-AzNetworkInterface
$nic2 | Set-AzNetworkInterface

Na koniec należy skonfigurować rekordy zasobów DNS, aby wskazywały odpowiedni adres IP frontonu modułu równoważenia obciążenia. Domeny można hostować w usłudze Azure DNS. Aby uzyskać więcej informacji na temat korzystania z usługi Azure DNS z usługą Load Balancer, zobacz Używanie usługi Azure DNS z innymi usługami platformy Azure.

Następne kroki

Przejdź do następnego artykułu, aby dowiedzieć się, jak utworzyć moduł równoważenia obciążenia między regionami:

Tworzenie globalnego modułu równoważenia obciążenia platformy Azure

Udostępnij za pośrednictwem

Samouczek: równoważenie obciążenia wielu konfiguracji adresów IP przy użyciu witryny Azure Portal

Wymagania wstępne

Tworzenie sieci wirtualnej i hosta bastionu

Utwórz bramę NAT

Tworzenie maszyn wirtualnych

Tworzenie pomocniczych konfiguracji sieci

Konfigurowanie maszyn wirtualnych

Tworzenie modułu równoważenia obciążenia

Testowanie modułu równoważenia obciążenia

Czyszczenie zasobów

Równoważenie obciążenia w wielu konfiguracjach adresów IP

Równoważenie obciążenia w wielu konfiguracjach adresów IP

Następne kroki

Opinia

Dodatkowe zasoby
