Łączenie usługi Azure Front Door Premium z usługą Azure API Management przy użyciu usługi Private Link (wersja zapoznawcza)

  • Artykuł

W tym artykule przedstawiono procedurę konfigurowania usługi Azure Front Door Premium w celu prywatnego łączenia się ze źródłem usługi Azure API Management przy użyciu usługi Azure Private Link.

Wymagania wstępne

  • Konto platformy Azure z aktywną subskrypcją. Utwórz konto bezpłatnie.

  • Program Azure PowerShell został zainstalowany lokalnie lub w usłudze Azure Cloud Shell.

Uwaga

Do interakcji z platformą Azure zalecamy używanie modułu Azure Az w programie PowerShell. Zobacz Instalowanie programu Azure PowerShell, aby rozpocząć. Aby dowiedzieć się, jak przeprowadzić migrację do modułu Az PowerShell, zobacz Migracja programu Azure PowerShell z modułu AzureRM do modułu Az.

Azure Cloud Shell

Na platforma Azure hostowane jest Azure Cloud Shell, interaktywne środowisko powłoki, z którego można korzystać w przeglądarce. Do pracy z usługami platformy Azure można używać programu Bash lub PowerShell w środowisku Cloud Shell. Aby uruchomić kod w tym artykule, możesz użyć wstępnie zainstalowanych poleceń usługi Cloud Shell bez konieczności instalowania niczego w środowisku lokalnym.

Aby uruchomić środowisko Azure Cloud Shell:

Opcja Przykład/link
Wybierz pozycję Wypróbuj w prawym górnym rogu bloku kodu lub polecenia. Wybranie pozycji Wypróbuj nie powoduje automatycznego skopiowania kodu lub polecenia do usługi Cloud Shell. Zrzut ekranu przedstawiający przykład narzędzia Try It dla usługi Azure Cloud Shell.
Przejdź do witryny https://shell.azure.com lub wybierz przycisk Uruchom Cloud Shell, aby otworzyć środowisko Cloud Shell w przeglądarce. Przycisk uruchamiania usługi Azure Cloud Shell.
Wybierz przycisk Cloud Shell na pasku menu w prawym górnym rogu witryny Azure Portal. Zrzut ekranu przedstawiający przycisk usługi Cloud Shell w witrynie Azure Portal

Aby użyć usługi Azure Cloud Shell:

  1. Uruchom usługę Cloud Shell.

  2. Wybierz przycisk Kopiuj w bloku kodu (lub bloku poleceń), aby skopiować kod lub polecenie.

  3. Wklej kod lub polecenie do sesji usługi Cloud Shell, wybierając Ctrl+Shift V w systemach Windows i Linux lub wybierając pozycję Cmd+Shift++V w systemie macOS.

  4. Wybierz Enter, aby uruchomić kod lub polecenie.

Tworzenie grupy pochodzenia i dodawanie wystąpienia usługi API Management jako źródła

  1. Użyj polecenia New-AzFrontDoorCdnOriginGroupHealthProbeSettingObject , aby utworzyć obiekt w pamięci do przechowywania ustawień sondy kondycji.

    $healthProbeSetting = New-AzFrontDoorCdnOriginGroupHealthProbeSettingObject `
    -ProbeIntervalInSecond 60 `
    -ProbePath "/" `
    -ProbeRequestType GET `
    -ProbeProtocol Http

  2. Użyj polecenia New-AzFrontDoorCdnOriginGroupLoadBalancingSettingObject , aby utworzyć obiekt w pamięci do przechowywania ustawień równoważenia obciążenia.

    $loadBalancingSetting = New-AzFrontDoorCdnOriginGroupLoadBalancingSettingObject `
    -AdditionalLatencyInMillisecond 50 `
    -SampleSize 4 `
    -SuccessfulSamplesRequired 3

  3. Uruchom polecenie New-AzFrontDoorCdnOriginGroup , aby utworzyć grupę pochodzenia zawierającą wystąpienie usługi API Management.

    $origingroup = New-AzFrontDoorCdnOriginGroup `
    -OriginGroupName myOriginGroup `
    -ProfileName myFrontDoorProfile `
    -ResourceGroupName myResourceGroup `
    -HealthProbeSetting $healthProbeSetting `
    -LoadBalancingSetting $loadBalancingSetting

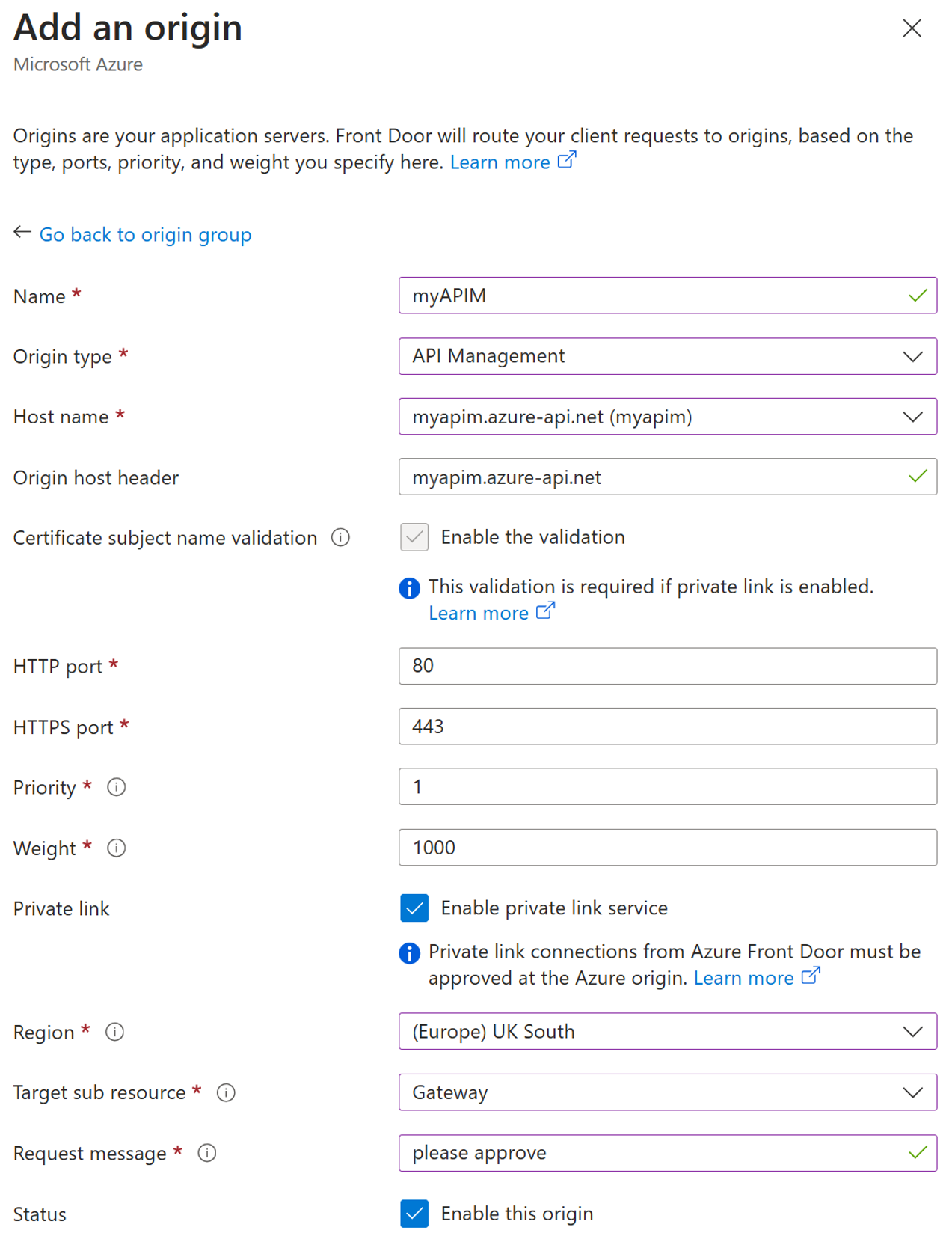

  4. Użyj polecenia New-AzFrontDoorCdnOrigin, aby dodać wystąpienie usługi API Management do grupy pochodzenia.

    New-AzFrontDoorCdnOrigin `
    -OriginGroupName myOriginGroup `
    -OriginName myAPIMOrigin `
    -ProfileName myFrontDoorProfile `
    -ResourceGroupName myResourceGroup `
    -HostName myapim.azure-api.net `
    -HttpPort 80 `
    -HttpsPort 443 `
    -OriginHostHeader myapim.azure-api.net `
    -Priority 1 `
    -PrivateLinkId /subscriptions/aaaa0a0a-bb1b-cc2c-dd3d-eeeeee4e4e4e/resourceGroups/myResourceGroup/providers/Microsoft.ApiManagement/service/myAPIM `
    -SharedPrivateLinkResourceGroupId Gateway `
    -SharedPrivateLinkResourcePrivateLinkLocation CentralUS `
    -SharedPrivateLinkResourceRequestMessage 'Azure Front Door private connectivity request' `
    -Weight 1000 `

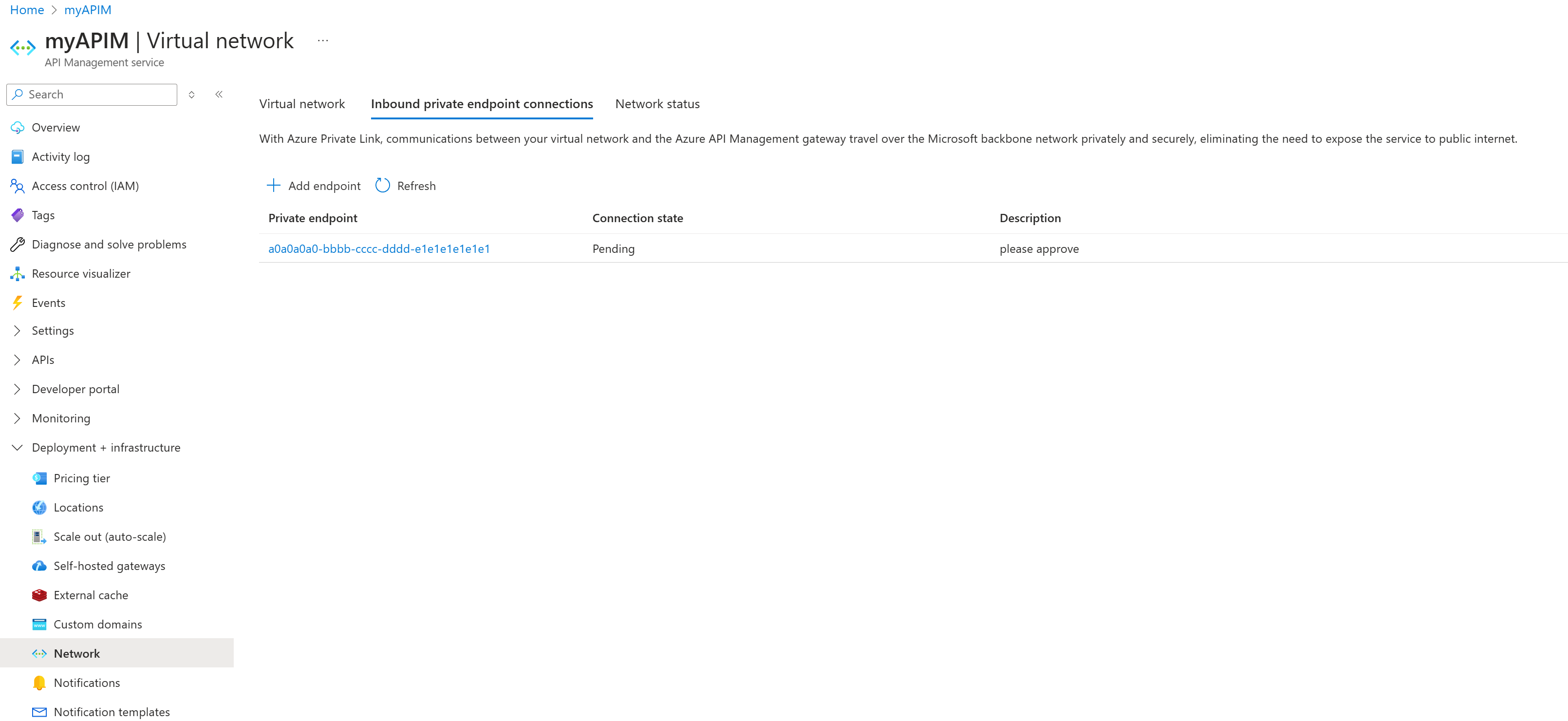

Zatwierdzanie prywatnego punktu końcowego

  1. Uruchom polecenie Get-AzPrivateEndpointConnection , aby pobrać nazwę połączenia prywatnego punktu końcowego, które wymaga zatwierdzenia.

    $PrivateEndpoint = Get-AzPrivateEndpointConnection -ResourceGroupName myResourceGroup -ServiceName myAPIM -PrivateLinkResourceType Microsoft.ApiManagement/service

  2. Uruchom polecenie Approve-AzPrivateEndpointConnection , aby zatwierdzić szczegóły połączenia prywatnego punktu końcowego. Użyj wartości Nazwa z danych wyjściowych w poprzednim kroku, aby zatwierdzić połączenie.

    Get-AzPrivateEndpointConnection -Name $PrivateEndpoint.Name -ResourceGroupName myResourceGroup -ServiceName myAPIM -PrivateLinkResourceType Microsoft.ApiManagement/service

Ukończ konfigurowanie usługi Azure Front Door

Użyj polecenia New-AzFrontDoorCdnRoute, aby utworzyć trasę, która mapuje punkt końcowy na grupę pochodzenia. Ta trasa przekazuje żądania z punktu końcowego do grupy pochodzenia.

# Create a route to map the endpoint to the origin group

$Route = New-AzFrontDoorCdnRoute `
    -EndpointName myFrontDoorEndpoint `
    -Name myRoute `
    -ProfileName myFrontDoorProfile `
    -ResourceGroupName myResourceGroup `
    -ForwardingProtocol MatchRequest `
    -HttpsRedirect Enabled `
    -LinkToDefaultDomain Enabled `
    -OriginGroupId $origingroup.Id `
    -SupportedProtocol Http,Https

Profil usługi Azure Front Door jest teraz w pełni funkcjonalny po zakończeniu ostatniego kroku.

Wymagania wstępne

Tworzenie grupy pochodzenia i dodawanie wystąpienia usługi API Management jako źródła

  1. Uruchom polecenie az afd origin-group create , aby utworzyć grupę pochodzenia.

    az afd origin-group create \
    --resource-group myResourceGroup \
    --origin-group-name myOriginGroup \
    --profile-name myFrontDoorProfile \
    --probe-request-type GET \
    --probe-protocol Http \
    --probe-interval-in-seconds 60 \
    --probe-path / \
    --sample-size 4 \
    --successful-samples-required 3 \
    --additional-latency-in-milliseconds 50

  2. Uruchom polecenie az afd origin create , aby dodać wystąpienie usługi API Management jako źródło do grupy pochodzenia.

    az afd origin create \
    --enabled-state Enabled \
    --resource-group myResourceGroup \
    --origin-group-name myOriginGroup \
    --origin-name myAPIMOrigin \
    --profile-name myFrontDoorProfile \
    --host-name myapim.azure-api.net \
    --origin-host-header myapim.azure-api.net \
    --http-port 80  \
    --https-port 443 \
    --priority 1 \
    --weight 500 \
    --enable-private-link true \
    --private-link-location centralus \
    --private-link-request-message 'Azure Front Door private connectivity request.' \
    --private-link-resource /subscriptions/aaaa0a0a-bb1b-cc2c-dd3d-eeeeee4e4e4e/resourceGroups/myResourceGroup/providers/Microsoft.ApiManagement/service/myAPIM \
    --private-link-sub-resource-type Gateway

Zatwierdzanie połączenia prywatnego punktu końcowego

  1. Uruchom polecenie az network private-endpoint-connection list , aby uzyskać nazwę połączenia prywatnego punktu końcowego, które wymaga zatwierdzenia.

    az network private-endpoint-connection list --name myAPIM --resource-group myResourceGroup --type Microsoft.ApiManagement/service

  2. Uruchom polecenie az network private-endpoint-connection zatwierdź , aby zatwierdzić połączenie prywatnego punktu końcowego przy użyciu nazwy z poprzedniego kroku.

    az network private-endpoint-connection approve --id /subscriptions/aaaa0a0a-bb1b-cc2c-dd3d-eeeeee4e4e4e/resourceGroups/myResourceGroup/providers/Microsoft.ApiManagement/service/myAPIM/privateEndpointConnections/aaaaaaaa-0000-1111-2222-bbbbbbbbbbbb

Ukończ konfigurowanie usługi Azure Front Door

Uruchom polecenie az afd route create , aby utworzyć trasę, która mapuje punkt końcowy na grupę pochodzenia. Ta trasa przekazuje żądania z punktu końcowego do grupy pochodzenia.

az afd route create \
    --resource-group myResourceGroup \
    --profile-name myFrontDoorProfile \
    --endpoint-name myFrontDoorEndpoint \
    --forwarding-protocol MatchRequest \
    --route-name myRoute \
    --https-redirect Enabled \
    --origin-group myOriginGroup \
    --supported-protocols Http Https \
    --link-to-default-domain Enabled

Profil usługi Azure Front Door jest teraz w pełni funkcjonalny po zakończeniu ostatniego kroku.

Następne kroki

Dowiedz się więcej o usłudze Private Link przy użyciu konta magazynu.
