Przykładowy raport diagramu przepływu skumulowanego (CFD)

Azure DevOps Services | Azure DevOps Server 2022 — Azure DevOps Server 2019

W tym artykule pokazano, jak wyświetlić Stories CFD dla określonego zespołu. Te dane są również dostępne za pośrednictwem wbudowanego widżetu wykresu i pulpitu nawigacyjnego. Aby uzyskać więcej informacji na temat tych opcji, zobacz Wyświetlanie i konfigurowanie diagramu przepływu skumulowanego.

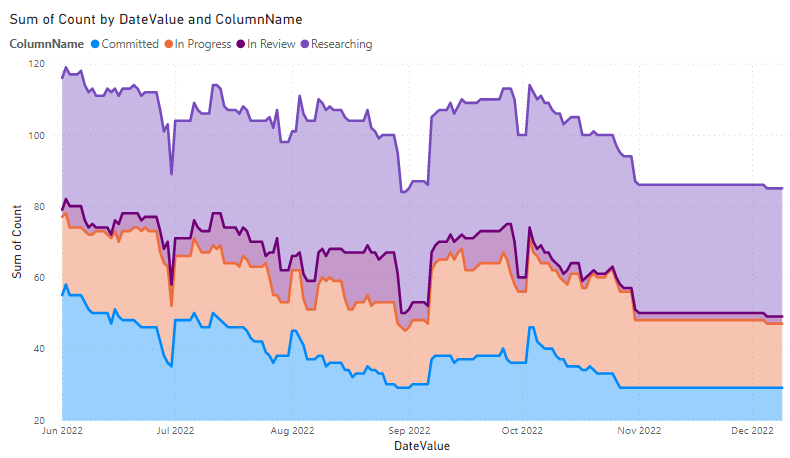

Na poniższej ilustracji przedstawiono przykład pokazujący liczbę historii użytkowników w czasie w stanach Badania, Zatwierdzone, W toku i W przeglądzie . Umieszczenie wskaźnika myszy na dacie zawiera informacje o danych dla tej daty.

Aby uzyskać więcej informacji na temat przepływu skumulowanego, zobacz Skumulowany przepływ, czas realizacji i wskazówki dotyczące czasu cyklu oraz Skumulowany przepływ, czas realizacji i wskazówki dotyczące czasu cyklu.

Uwaga

W tym artykule założono, że przeczytałeś Omówienie przykładowych raportów przy użyciu zapytań OData i masz podstawową wiedzę na temat Power BI.

Kategoria	Wymagania
poziomy dostępu	- Członek projektu. — Co najmniej podstawowy dostęp.
Uprawnienia użytkownika	Domyślnie członkowie projektu mają uprawnienia do wykonywania zapytań w usłudze Analytics i tworzenia widoków. Aby uzyskać więcej informacji na temat innych wymagań wstępnych dotyczących włączania usługi i funkcji oraz ogólnych działań śledzenia danych, zobacz Uprawnienia i wymagania wstępne dotyczące dostępu do analizy.

Przykładowe zapytania

Zapytania w tej sekcji zwracają skumulowane dane przepływu dla historyjek użytkownika. Te zapytania określają zestaw jednostek WorkItemBoardSnapshot jako dane obliczone dla tablicy w czasie.

Uwaga

Aby określić dostępne właściwości dla celów filtru lub raportu, zobacz Dokumentacja metadanych dla usługi Azure Boards. Możesz filtrować zapytania lub zwracać właściwości, używając dowolnej z wartości Property pod EntityType lub wartości NavigationPropertyBinding Path, które są dostępne z EntitySet. Każda z nich EntitySet odpowiada elementowi EntityType. Aby uzyskać więcej informacji na temat typu danych każdej wartości, zapoznaj się z metadanymi podanymi dla odpowiedniego EntityTypeelementu .

Zapytanie usługi Power BI

Skopiuj i wklej następujące zapytanie Power BI bezpośrednio do okna Pobierz dane>Puste zapytanie. Aby uzyskać więcej informacji, zobacz Omówienie przykładowych raportów przy użyciu zapytań OData.

let
   Source = OData.Feed ("https://analytics.dev.azure.com/{organization}/{project}/_odata/V3.0-preview/WorkItemBoardSnapshot?"
        &"$apply=filter( "
            &"Team/TeamName eq '{teamname}' "
            &"and BoardName eq 'Stories'  "
            &"and DateValue ge {startdate} "
        &") "
        &"/groupby( "
            &"(DateValue,ColumnName,LaneName,State,WorkItemType,AssignedTo/UserName,Area/AreaPath),  "
            &"aggregate($count as Count) "
        &") "
    ,null, [Implementation="2.0",OmitValues = ODataOmitValues.Nulls,ODataVersion = 4])
in
    Source

Zapytanie OData

Możesz użyć następującego kodu zapytania OData, aby zmodyfikować lub przetestować zapytanie przed użyciem go w usłudze Power BI. Aby uzyskać więcej informacji, zobacz Nawiązywanie połączenia za pomocą zapytań Power BI i OData.

https://analytics.dev.azure.com/{organization}/{project}/_odata/V3.0-preview/WorkItemBoardSnapshot?
        $apply=filter(
            Team/TeamName eq '{teamname}'
            and BoardName eq 'Stories'
            and DateValue ge {startdate}
        )
        /groupby(
            (DateValue,ColumnName,LaneName,State,WorkItemType,AssignedTo/UserName,Area/AreaPath),
            aggregate($count as Count)
        )

Ciągi podstawienia i podział zapytań

Zastąp następujące ciągi wartościami. Nie dołączaj nawiasów {} do zamiany. Na przykład jeśli nazwa organizacji to "Fabrikam", zastąp {organization}ciąg Fabrikam , a nie {Fabrikam}.

• {organization} — Nazwa organizacji
• {project} — Nazwa projektu zespołowego lub całkowicie pomiń "/{project}" dla zapytania obejmującego wiele projektów

• {teamname} - Nazwa zespołu do wyświetlania danych CFD

• {startdate} — Rozpocznij raport dla elementów zakończonych w dniu lub po danej dacie z formatem: YYYY-MM-DDZ. Na przykład: 2022-04-01Z reprezentuje 2022-Kwiecień-01. Nie wkładaj w cudzysłów.

Podział zapytań

W poniższej tabeli opisano każdą część zapytania.

Część kwerendy

Opis

---

$apply=filter(

Rozpocznij filter() klauzulę.

Team/TeamName eq '{teamname}'

Zwrot przedmiotów określonemu zespołowi.

and BoardName eq 'Stories'

Zwróć elementy w backlogu Stories. Możesz określić inne nazwy listy prac, takie jak Epiki lub Elementy. Określ poziom listy prac odpowiadający procesowi wybranemu dla projektu.

and DateValue ge {startdate}

Zwraca dane w dniu lub po określonej dacie, na przykład 2022-04-01Z reprezentuje 2022-April-01-2019-July-01.

)

Zamknij filter() klauzulę.

/groupby(

Rozpocznij groupby() klauzulę.

(DateValue, ColumnName, LaneName, State, WorkItemType,AssignedTo/UserName,Area/AreaPath),

Grupuj według DateValue (używane do śledzenia trendów), ColumnName i wszelkie inne właściwości, które chcesz zgłosić. Tutaj uwzględniamy LaneName umożliwienie filtrowania według torów.

aggregate($count as Count)

Agregowanie jako liczba elementów roboczych.

)

Zamknij groupby() klauzulę.

(Opcjonalnie) Zmienianie nazwy zapytania

Możesz zmienić nazwę domyślnej etykiety zapytania Query1 na bardziej zrozumiałą. Po prostu wprowadź nową nazwę w okienku Ustawienia zapytania.

Rozwiń kolumny w Edytorze Power Query

W Edytor Power Query wybierz zapytanie z danymi, które chcesz przekształcić. W przypadku wykresu CFD należy rozwinąć kolumny Area, Iteration i AssignedTo. Aby dowiedzieć się, jak to zrobić, zobacz następujące sekcje w temacie Transform Analytics data to generate Power BI reports (Generowanie raportów usługi Power BI), Expand columns (Rozwiń kolumny).

(Opcjonalnie) Zmienianie nazwy pól

Po rozwinięciu kolumn możesz zmienić nazwę co najmniej jednego pola. Możesz na przykład zmienić nazwę kolumny AreaPath na Area Path. Aby dowiedzieć się, jak to zrobić, zobacz Zmienianie nazwy pól kolumn.

Zamknij zapytanie i zastosuj zmiany

Po zakończeniu wszystkich przekształceń danych wybierz pozycję Zamknij i zastosuj z menu Narzędzia główne , aby zapisać zapytanie i wrócić do karty Raport w usłudze Power BI.

Tworzenie skumulowanego wykresu warstwowego

W poniższym przykładzie nazwa zapytania została zmieniona na CFD, ale nie zmieniono nazwy kolumn.

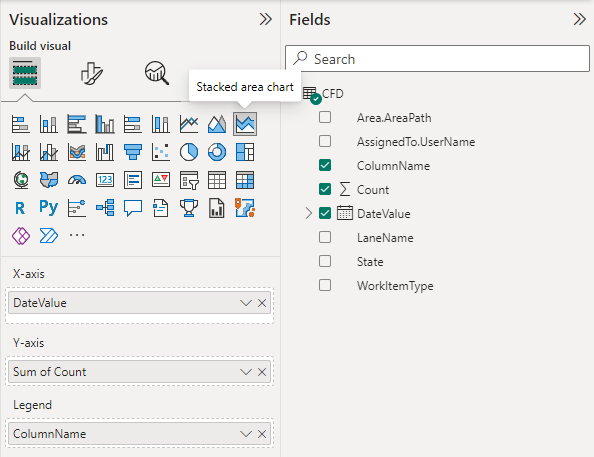

1. W usłudze Power BI wybierz wykres obszarowy skumulowany z sekcji Wizualizacje.



2. Dodaj DateValue do Oś, a następnie kliknij prawym przyciskiem myszy DateValue i wybierz DateValue, zamiast Date Hierarchy.

3. Dodaj Count do Wartości.

4. Dodaj ColumnName do legendy.

5. W okienku Filtry rozwiń węzeł ColumnName, a następnie wybierz tylko wartości, które chcesz wyświetlić na wykresie. Możesz na przykład usunąć zaznaczenie opcji Nowy, Proponowane, Gotowe lub Zamknięte.



Przykładowy raport wyświetla kolumny w kolejności alfabetycznej. Jednak preferowaną kolejnością jest sortowanie danych według kolejności kolumn lub kolejności progresywnej.

Sortowanie kolumn w kolejności progresywnej

Aby posortować kolumny wykresu w kolejności określonej na tablicy, wykonaj następujące kroki:

1. Utwórz nowe zapytanie w usłudze Power BI zgodnie z następującymi zapytaniami. Po zakończeniu zmień nazwę zapytania na ColumnOrder.

Zapytanie usługi Power BI

Skopiuj i wklej następujące zapytanie Power BI bezpośrednio w oknie Pobierz dane>Puste zapytanie. Aby uzyskać więcej informacji, zobacz Omówienie przykładowych raportów przy użyciu zapytań OData.

let
   Source = OData.Feed ("https://analytics.dev.azure.com/{organization}/{project}/_odata/V3.0-preview/BoardLocations?"
        &"$apply=filter( "
            &"Team/TeamName eq '{teamname}'  "
            &"and BoardName eq 'Stories'  "
            &"and IsCurrent eq true "
        &") "
        &"/groupby ((ColumnName,ColumnOrder)) "
    ,null, [Implementation="2.0",OmitValues = ODataOmitValues.Nulls,ODataVersion = 4])
in
    Source

Zapytanie OData

Możesz użyć następującego kodu zapytania OData, aby zmodyfikować lub przetestować zapytanie przed użyciem go w usłudze Power BI. Aby uzyskać więcej informacji, zobacz Nawiązywanie połączenia przy użyciu zapytań OData i Power BI.

https://analytics.dev.azure.com/{organization}/{project}/_odata/V3.0-preview/BoardLocations?
        $apply=filter(
            Team/TeamName eq '{teamname}'
            and BoardName eq 'Stories'
            and IsCurrent eq true
        )
        /groupby ((ColumnName,ColumnOrder))

Sortowanie raportu w prawidłowej kolejności

1. W usłudze Power BI rozwiń zapytanie ColumnOrder i wybierz pozycję ColumnName.

2. Wybierz pozycję Narzędzia kolumn, a następnie pozycję Sortuj według kolumny, a następnie wybierz pozycję ColumnOrder.

3. Wybierz menu Modelowanie, a następnie Zarządzanie relacjami. Upewnij się, że istnieje relacja między CFD.ColumnName i ColumnOrder.ColumnName. Prawdopodobnie relacja została automatycznie wykryta.



4. W powyższym raporcie, w Legendzie, zastąp CFD.ColumnName z ColumnOrder.ColumnName na Legendę.

   Raport jest odświeżany przy użyciu kolumn posortowanych w tej samej kolejności, co tablica.



Uwaga

Jeśli jakiekolwiek elementy robocze znajdowały się w kolumnie, która została usunięta, będą wyświetlane jako "Puste" w powyższym raporcie.
