Używanie liczników wydajności usługi SignalR w roli internetowej platformy Azure

Artykuł
07/16/2024

Ostrzeżenie

Ta dokumentacja nie dotyczy najnowszej wersji usługi SignalR. Przyjrzyj się ASP.NET Core SignalR.

Liczniki wydajności usługi SignalR służą do monitorowania wydajności aplikacji w roli internetowej platformy Azure. Liczniki są przechwytywane przez firmę Microsoft Diagnostyka Azure. Liczniki wydajności usługi SignalR są instalowane na platformie Azure przy użyciu signalr.exe, tego samego narzędzia używanego w aplikacjach autonomicznych lub lokalnych. Ponieważ role platformy Azure są przejściowe, należy skonfigurować aplikację do instalowania i rejestrowania liczników wydajności usługi SignalR podczas uruchamiania.

Wymagania wstępne

Visual Studio 2015 lub 2017
Zestaw Microsoft Azure SDK dla programu Visual Studio Uwaga: uruchom ponownie maszynę po zainstalowaniu zestawu SDK.
Subskrypcja platformy Microsoft Azure: aby utworzyć bezpłatne konto próbne platformy Azure, zobacz Bezpłatna wersja próbna platformy Azure.

Tworzenie aplikacji roli internetowej platformy Azure, która uwidacznia liczniki wydajności usługi SignalR

Otwórz program Visual Studio.
W programie Visual Studio wybierz pozycje Plik>Nowy>Projekt.

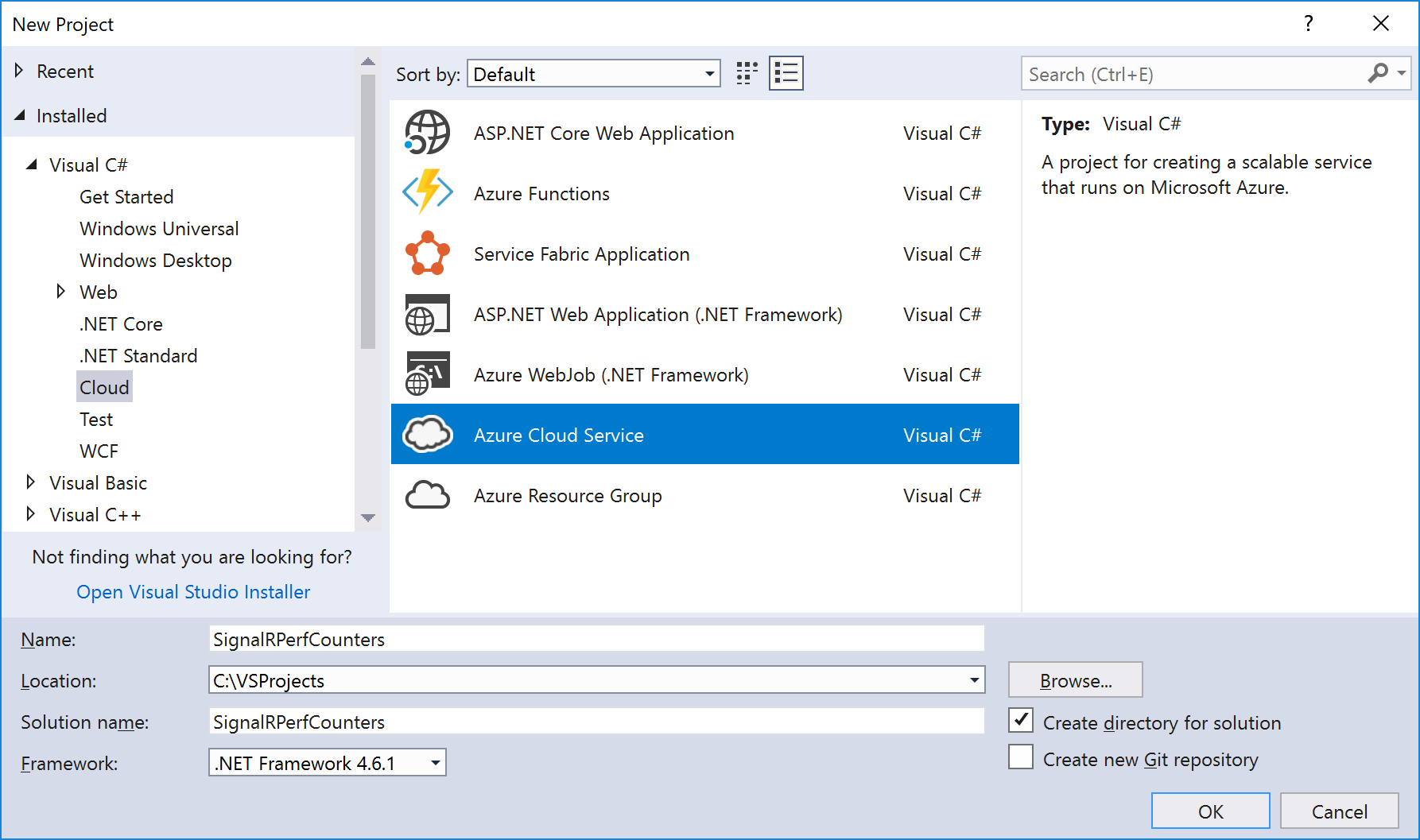

W oknie dialogowym Nowy projekt wybierz kategorię Visual C#>Cloud po lewej stronie, a następnie wybierz szablon Usługi w chmurze platformy Azure. Nadaj aplikacji nazwę SignalRPerfCounters i wybierz przycisk OK.

Uwaga

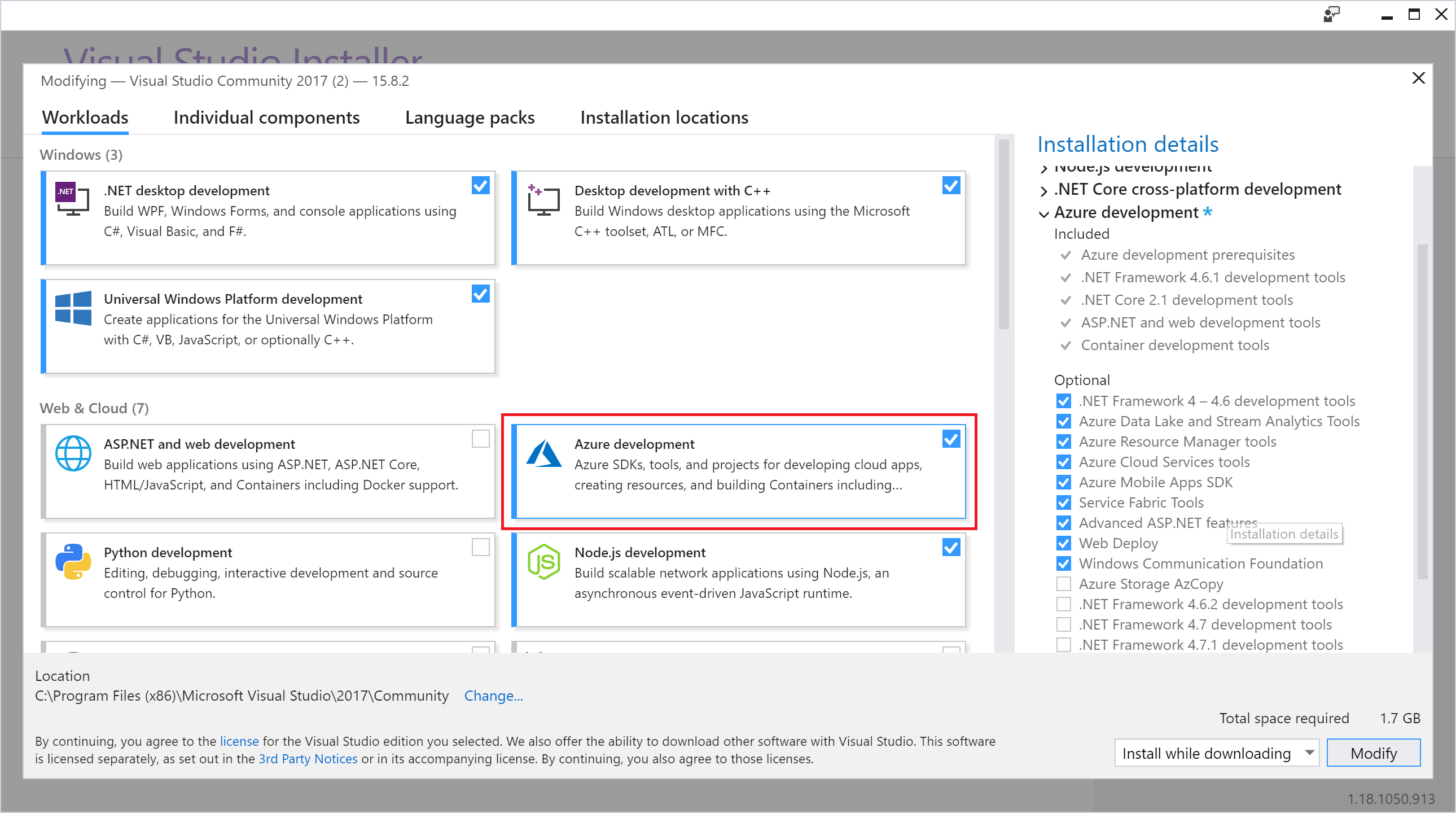

Jeśli nie widzisz kategorii szablonu chmury lub szablonu usługi w chmurze platformy Azure, musisz zainstalować pakiet roboczy Programowanie na platformie Azure dla programu Visual Studio 2017. Wybierz link Otwórz Instalator programu Visual Studio w lewym dolnym rogu okna dialogowego Nowy projekt, aby otworzyć Instalator programu Visual Studio. Wybierz pakiet roboczy Programowanie na platformie Azure, a następnie wybierz pozycję Modyfikuj, aby rozpocząć instalowanie obciążenia.

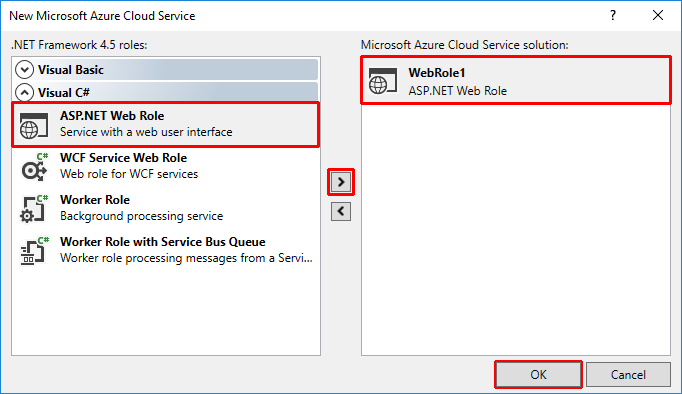

W oknie dialogowym Nowa usługa w chmurze platformy Microsoft Azure wybierz pozycję ASP.NET rola sieci Web i wybierz > przycisk, aby dodać rolę do projektu. Wybierz przycisk OK.

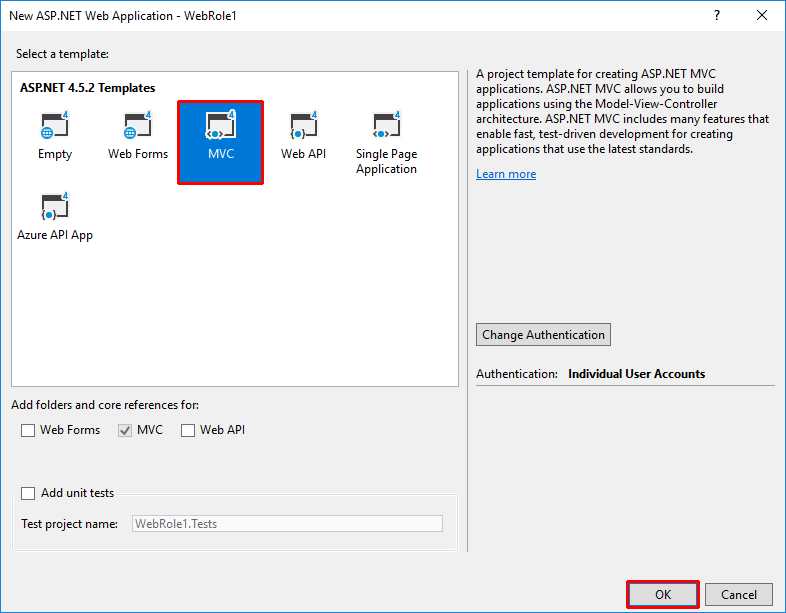

W oknie dialogowym Nowa aplikacja internetowa ASP.NET — WebRole1 wybierz szablon MVC, a następnie wybierz przycisk OK.

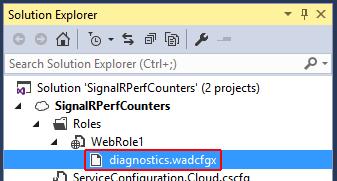

W Eksplorator rozwiązań otwórz plik diagnostics.wadcfgx w obszarze WebRole1.

Zastąp zawartość pliku następującą konfiguracją i zapisz plik:

<?xml version="1.0" encoding="utf-8"?>
<DiagnosticsConfiguration xmlns="http://schemas.microsoft.com/ServiceHosting/2010/10/DiagnosticsConfiguration">
  <PublicConfig>
    <WadCfg>
      <DiagnosticMonitorConfiguration overallQuotaInMB="4096">
        <DiagnosticInfrastructureLogs scheduledTransferLogLevelFilter="Error" />
        <Logs scheduledTransferPeriod="PT1M" scheduledTransferLogLevelFilter="Error" />
        <Directories scheduledTransferPeriod="PT1M">
          <IISLogs containerName ="wad-iis-logfiles" />
          <FailedRequestLogs containerName ="wad-failedrequestlogs" />
        </Directories>
        <WindowsEventLog scheduledTransferPeriod="PT1M">
          <DataSource name="Application!*[System[(Level=1 or Level=2 or Level=3)]]" />
          <DataSource name="Windows Azure!*[System[(Level=1 or Level=2 or Level=3 or Level=4)]]" />
        </WindowsEventLog>
        <CrashDumps containerName="wad-crashdumps" dumpType="Mini">
          <CrashDumpConfiguration processName="WaIISHost.exe" />
          <CrashDumpConfiguration processName="WaWorkerHost.exe" />
          <CrashDumpConfiguration processName="w3wp.exe" />
        </CrashDumps>
        <PerformanceCounters scheduledTransferPeriod="PT1M">
          <PerformanceCounterConfiguration counterSpecifier="\Memory\Available MBytes" sampleRate="PT3M" />
          <PerformanceCounterConfiguration counterSpecifier="\Web Service(_Total)\ISAPI Extension Requests/sec" sampleRate="PT3M" />
          <PerformanceCounterConfiguration counterSpecifier="\Web Service(_Total)\Bytes Total/Sec" sampleRate="PT3M" />
          <PerformanceCounterConfiguration counterSpecifier="\ASP.NET Applications(__Total__)\Requests/Sec" sampleRate="PT3M" />
          <PerformanceCounterConfiguration counterSpecifier="\ASP.NET Applications(__Total__)\Errors Total/Sec" sampleRate="PT3M" />
          <PerformanceCounterConfiguration counterSpecifier="\ASP.NET\Requests Queued" sampleRate="PT3M" />
          <PerformanceCounterConfiguration counterSpecifier="\ASP.NET\Requests Rejected" sampleRate="PT3M" />
          <PerformanceCounterConfiguration counterSpecifier="\Processor(_Total)\% Processor Time" sampleRate="PT3M" />
          <PerformanceCounterConfiguration counterSpecifier="\.NET CLR Memory(w3wp)\% Time in GC" sampleRate="PT10S" />
          <PerformanceCounterConfiguration counterSpecifier="\.NET CLR Exceptions(w3wp)\# of Exceps Thrown / sec" sampleRate="PT10S" />
          <PerformanceCounterConfiguration counterSpecifier="\.NET CLR LocksAndThreads(w3wp)\# of current logical Threads" sampleRate="PT10S" />
          <PerformanceCounterConfiguration counterSpecifier="\.NET CLR LocksAndThreads(w3wp)\# of current physical Threads" sampleRate="PT10S" />
          <PerformanceCounterConfiguration counterSpecifier="\.NET CLR LocksAndThreads(w3wp)\Current Queue Length" sampleRate="PT10S" />
          <PerformanceCounterConfiguration counterSpecifier="\.NET CLR LocksAndThreads(w3wp)\Contention Rate / sec" sampleRate="PT10S" />
          <PerformanceCounterConfiguration counterSpecifier="\.NET CLR Memory(w3wp)\# Bytes in all Heaps" sampleRate="PT10S" />
          <PerformanceCounterConfiguration counterSpecifier="\.NET CLR Memory(w3wp)\# GC Handles" sampleRate="PT10S" />
          <PerformanceCounterConfiguration counterSpecifier="\.NET CLR Memory(w3wp)\# of Pinned Objects" sampleRate="PT10S" />

          <PerformanceCounterConfiguration counterSpecifier="\SignalR(*)\Connections Connected" sampleRate="PT10S" />
          <PerformanceCounterConfiguration counterSpecifier="\SignalR(*)\Connections Reconnected" sampleRate="PT10S" />
          <PerformanceCounterConfiguration counterSpecifier="\SignalR(*)\Connections Disconnected" sampleRate="PT10S" />
          <PerformanceCounterConfiguration counterSpecifier="\SignalR(*)\Connections Current" sampleRate="PT10S" />
          <PerformanceCounterConfiguration counterSpecifier="\SignalR(*)\Connection Messages Received Total" sampleRate="PT10S" />
          <PerformanceCounterConfiguration counterSpecifier="\SignalR(*)\Connection Messages Sent Total" sampleRate="PT10S" />
          <PerformanceCounterConfiguration counterSpecifier="\SignalR(*)\Connection Messages Received/Sec" sampleRate="PT10S" />
          <PerformanceCounterConfiguration counterSpecifier="\SignalR(*)\Connection Messages Sent/Sec" sampleRate="PT10S" />
          <PerformanceCounterConfiguration counterSpecifier="\SignalR(*)\Message Bus Messages Received Total" sampleRate="PT10S" />
          <PerformanceCounterConfiguration counterSpecifier="\SignalR(*)\Message Bus Messages Received/Sec" sampleRate="PT10S" />
          <PerformanceCounterConfiguration counterSpecifier="\SignalR(*)\Scaleout Message Bus Messages Received/Sec" sampleRate="PT10S" />
          <PerformanceCounterConfiguration counterSpecifier="\SignalR(*)\Message Bus Messages Published Total" sampleRate="PT10S" />
          <PerformanceCounterConfiguration counterSpecifier="\SignalR(*)\Message Bus Messages Published/Sec" sampleRate="PT10S" />
          <PerformanceCounterConfiguration counterSpecifier="\SignalR(*)\Message Bus Subscribers Current" sampleRate="PT10S" />
          <PerformanceCounterConfiguration counterSpecifier="\SignalR(*)\Message Bus Subscribers Total" sampleRate="PT10S" />
          <PerformanceCounterConfiguration counterSpecifier="\SignalR(*)\Message Bus Subscribers/Sec" sampleRate="PT10S" />
          <PerformanceCounterConfiguration counterSpecifier="\SignalR(*)\Message Bus Allocated Workers" sampleRate="PT10S" />
          <PerformanceCounterConfiguration counterSpecifier="\SignalR(*)\Message Bus Busy Workers" sampleRate="PT10S" />
          <PerformanceCounterConfiguration counterSpecifier="\SignalR(*)\Message Bus Topics Current" sampleRate="PT10S" />
          <PerformanceCounterConfiguration counterSpecifier="\SignalR(*)\Errors: All Total" sampleRate="PT10S" />
          <PerformanceCounterConfiguration counterSpecifier="\SignalR(*)\Errors: All/Sec" sampleRate="PT10S" />
          <PerformanceCounterConfiguration counterSpecifier="\SignalR(*)\Errors: Hub Resolution Total" sampleRate="PT10S" />
          <PerformanceCounterConfiguration counterSpecifier="\SignalR(*)\Errors: Hub Resolution/Sec" sampleRate="PT10S" />
          <PerformanceCounterConfiguration counterSpecifier="\SignalR(*)\Errors: Hub Invocation Total" sampleRate="PT10S" />
          <PerformanceCounterConfiguration counterSpecifier="\SignalR(*)\Errors: Hub Invocation/Sec" sampleRate="PT10S" />
          <PerformanceCounterConfiguration counterSpecifier="\SignalR(*)\Errors: Tranport Total" sampleRate="PT10S" />
          <PerformanceCounterConfiguration counterSpecifier="\SignalR(*)\Errors: Transport/Sec" sampleRate="PT10S" />
          <PerformanceCounterConfiguration counterSpecifier="\SignalR(*)\Scaleout Streams Total" sampleRate="PT10S" />
          <PerformanceCounterConfiguration counterSpecifier="\SignalR(*)\Scaleout Streams Open" sampleRate="PT10S" />
          <PerformanceCounterConfiguration counterSpecifier="\SignalR(*)\Scaleout Streams Buffering" sampleRate="PT10S" />
          <PerformanceCounterConfiguration counterSpecifier="\SignalR(*)\Scaleout Errors Total" sampleRate="PT10S" />
          <PerformanceCounterConfiguration counterSpecifier="\SignalR(*)\Scaleout Errors/Sec" sampleRate="PT10S" />
          <PerformanceCounterConfiguration counterSpecifier="\SignalR(*)\Scaleout Send Queue Length" sampleRate="PT10S" />
        </PerformanceCounters>
      </DiagnosticMonitorConfiguration>
    </WadCfg>
    <StorageAccount></StorageAccount>
  </PublicConfig>
  <PrivateConfig>
    <StorageAccount name="" key="" endpoint="" />
  </PrivateConfig>
  <IsEnabled>true</IsEnabled>
</DiagnosticsConfiguration>

Otwórz konsolę Menedżer pakietów z narzędzia NuGet>Menedżer pakietów. Wprowadź następujące polecenia, aby zainstalować najnowszą wersję usługi SignalR i pakiet narzędzi SignalR:
```
install-package microsoft.aspnet.signalr
install-package microsoft.aspnet.signalr.utils
```
Skonfiguruj aplikację, aby zainstalować liczniki wydajności usługi SignalR w wystąpieniu roli podczas uruchamiania lub recyklingu. W Eksplorator rozwiązań kliknij prawym przyciskiem myszy projekt WebRole1 i wybierz polecenie Dodaj>nowy folder. Nazwij nowy folder Startup.

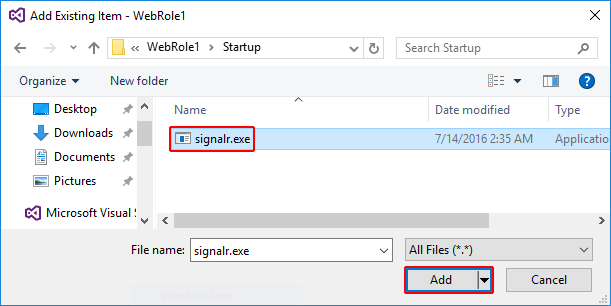

Skopiuj plik signalr.exe (dodany z pakietem Microsoft.AspNet.SignalR.Utils) z <folderu> projektu/SignalRPerfCounters/packages/Microsoft.AspNet.SignalR.Utils.<version>/tools do folderu Startup utworzonego w poprzednim kroku.

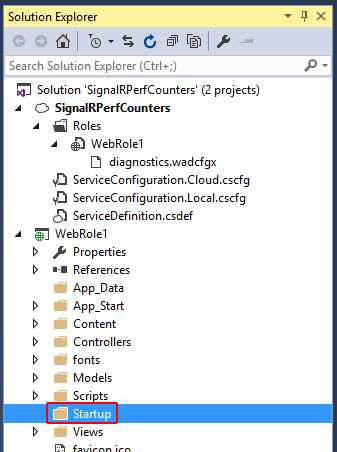

W Eksplorator rozwiązań kliknij prawym przyciskiem myszy folder Startup i wybierz polecenie Dodaj>istniejący element. W wyświetlonym oknie dialogowym wybierz pozycję signalr.exe i wybierz pozycję Dodaj.

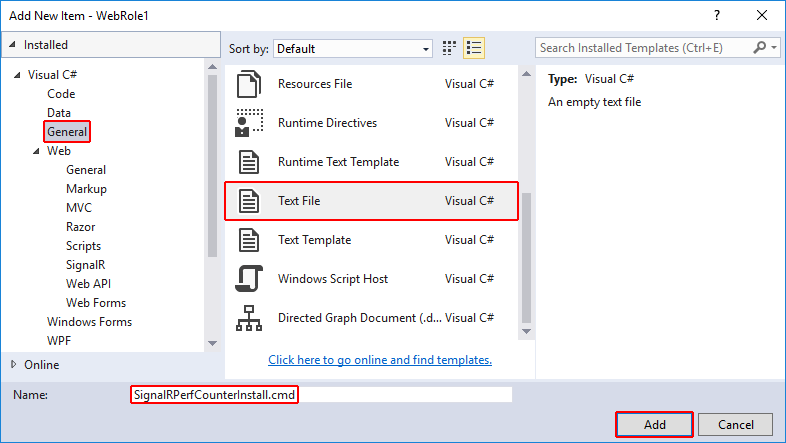

Kliknij prawym przyciskiem myszy utworzony folder startowy. Wybierz pozycję Dodaj>nowy element. Wybierz węzeł Ogólne, wybierz pozycję Plik tekstowy i nadaj nowej nazwę SignalRPerfCounterInstall.cmd elementu. Ten plik poleceń zainstaluje liczniki wydajności usługi SignalR do roli sieci Web.
Gdy program Visual Studio utworzy plik SignalRPerfCounterInstall.cmd , zostanie on automatycznie otwarty w oknie głównym. Zastąp zawartość pliku następującym skryptem, a następnie zapisz i zamknij plik. Ten skrypt wykonuje signalr.exe, co dodaje liczniki wydajności usługi SignalR do wystąpienia roli.
```
SET SignalR_LogDir=%~dp0Log\
MKDIR "%SignalR_LogDir%"
cd %~dp0
signalr.exe ipc >> "%SignalR_LogDir%SignalR_Log.txt" 2>&1
net localgroup "Performance Monitor Users" "Network Service" /ADD >> "%SignalR_LogDir%NetworkAdd.txt" 2>&1
```
Wybierz plik signalr.exe w Eksplorator rozwiązań. W obszarze Właściwości pliku ustaw opcję Kopiuj na Katalog wyjściowy, aby skopiować zawsze.
Powtórz poprzedni krok dla pliku SignalRPerfCounterInstall.cmd .

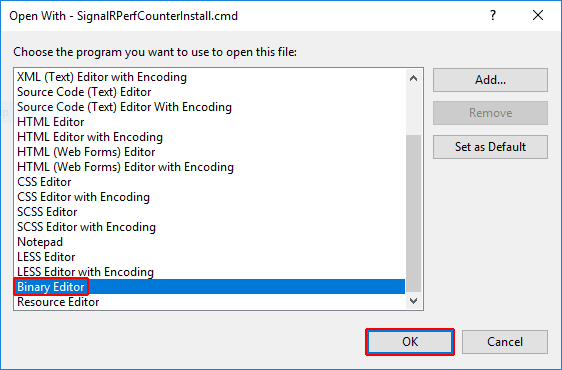

Kliknij prawym przyciskiem myszy plik SignalRPerfCounterInstall.cmd i wybierz polecenie Otwórz za pomocą. W wyświetlonym oknie dialogowym wybierz pozycję Edytor binarny i wybierz przycisk OK.

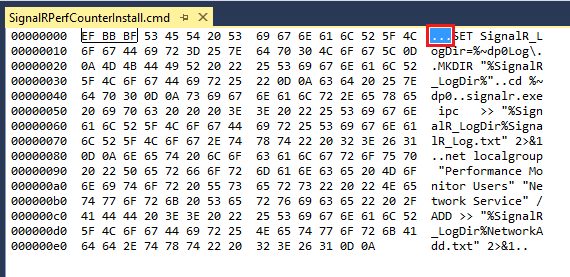

W edytorze binarnym wybierz wszystkie wiodące bajty w pliku i usuń je. Zapisz i zamknij plik.

Otwórz plik ServiceDefinition.csdef i dodaj zadanie uruchamiania, które wykonuje plik SignalrPerfCounterInstall.cmd po uruchomieniu usługi:

<?xml version="1.0" encoding="utf-8"?>
<ServiceDefinition name="SignalRPerfCounters" xmlns="http://schemas.microsoft.com/ServiceHosting/2008/10/ServiceDefinition" schemaVersion="2015-04.2.6">
  <WebRole name="WebRole1" vmsize="Small">
    <Startup>
      <Task commandLine="Startup\SignalRPerfCounterInstall.cmd" executionContext="elevated" taskType="background" />
    </Startup>
    <Sites>
      <Site name="Web">
        <Bindings>
          <Binding name="Endpoint1" endpointName="Endpoint1" />
        </Bindings>
      </Site>
    </Sites>
    <Endpoints>
      <InputEndpoint name="Endpoint1" protocol="http" port="80" />
    </Endpoints>
  </WebRole>
</ServiceDefinition>

Otwórz Views/Shared/_Layout.cshtml i usuń skrypt pakietu jQuery z końca pliku.

<div class="container body-content">
    @RenderBody()
    <hr />
    <footer>
        <p>&copy; @DateTime.Now.Year - My ASP.NET Application</p>
    </footer>
</div>

@Scripts.Render("~/bundles/jquery")
@Scripts.Render("~/bundles/bootstrap")
@RenderSection("scripts", required: false)
</body>
</html>

Dodaj klienta języka JavaScript, który stale wywołuje metodę increment na serwerze. Otwórz Views/Home/Index.cshtml i zastąp zawartość następującym kodem:

@{
    ViewBag.Title = "Home Page";
}

<script src="~/Scripts/jquery-1.10.2.min.js"></script>
<script src="~/Scripts/jquery.signalR-2.2.1.min.js"></script>
<script src="~/signalr/hubs" type="text/javascript"></script>

<div id="body">
    <section class="featured">
        <div class="content-wrapper">
            <p>
                Hello World!
            </p>
            <div style="font-size:large;">
                My Counter: <span id="counter"></span>
            </div>
        </div>
    </section>
    <section class="content-wrapper main-content clear-fix"></section>
</div>

<script type="text/javascript">
  $(document).ready(function () {
    var hub = $.connection.myHub;

    hub.client.sendResult = function (x) {
      console.log('sendResult(' + x + ')');
      $("#counter").text(x);
      window.setTimeout(function () {
        hub.server.increment(x);
      }, 1000);
    };

    $.connection.hub.connected = function () {};
    $.connection.hub.disconnected = function () {};

    $.connection.hub.stateChanged(function (change) {
      console.log('new State' + change.newState);
      if (change.newState === $.signalR.connectionState.disconnected) {
        $.connection.hub.start();
      }
      if (change.newState === $.signalR.connectionState.reconnecting) {
        console.log('Re-connecting');
      } else if (change.newState === $.signalR.connectionState.connected) {
        console.log('The server is online');
      }
    });

    $.connection.hub.error(function (error) {
      console.log('error ' + error);
    });

    $.connection.hub.logging = true;

    $.connection.hub.reconnected(function () {
      console.log('Reconnected');
      hub.server.increment(0);
    });

    $.connection.hub.start().done(function () {
      console.log('hub started');
      hub.server.increment(0);
    });
  });
</script>

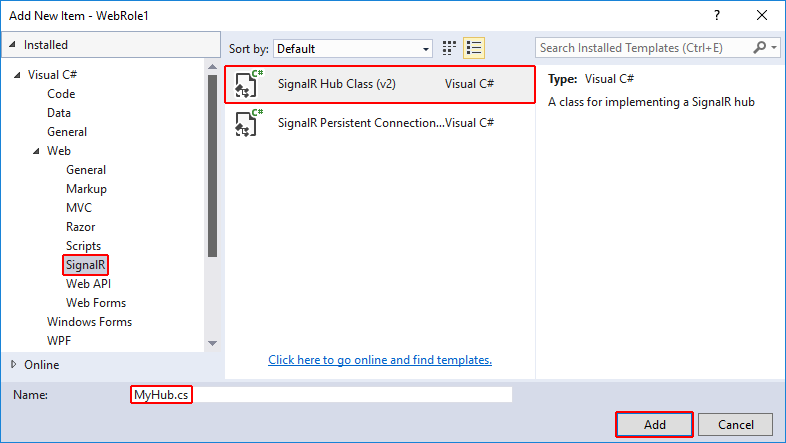

Utwórz nowy folder w projekcie WebRole1 o nazwie Hubs. Kliknij prawym przyciskiem myszy folder Hubs w Eksplorator rozwiązań i wybierz polecenie Dodaj>nowy element. W oknie dialogowym Dodawanie nowego elementu wybierz kategorię Web>SignalR, a następnie wybierz szablon elementu Klasa centrum SignalR (wersja 2). Nadaj nowej MyHub.cs centrum i wybierz pozycję Dodaj.

MyHub.cs zostanie automatycznie otwarty w oknie głównym. Zastąp zawartość następującym kodem, a następnie zapisz i zamknij plik:

using System.Threading.Tasks;
using Microsoft.AspNet.SignalR;

namespace WebRole1.Hubs
{
    public class MyHub : Hub
    {
        public async Task Increment(int x)
        {
            await this.Clients.Caller.sendResult(x + 1);
        }
    }
}

Crank.exe to narzędzie do testowania gęstości połączenia dostarczone z bazą kodu usługi SignalR. Ponieważ Crank wymaga trwałego połączenia, należy dodać go do witryny do użycia podczas testowania. Dodaj nowy folder do projektu WebRole1 o nazwie PersistentConnections. Kliknij prawym przyciskiem myszy ten folder i wybierz polecenie Dodaj>klasę. Nazwij nowy plik klasy MyPersistentConnections.cs i wybierz pozycję Dodaj.

Program Visual Studio otworzy plik MyPersistentConnections.cs w oknie głównym. Zastąp zawartość następującym kodem, a następnie zapisz i zamknij plik:

using System.Threading.Tasks;
using Microsoft.AspNet.SignalR;
using Microsoft.AspNet.SignalR.Infrastructure;

namespace WebRole1.PersistentConnections
{
    public class MyPersistentConnection : PersistentConnection
    {
        protected override Task OnReceived(IRequest request, string connectionId, string data)
        {
            //Return data to calling user
            return Connection.Send(connectionId, data);
        }
    }
}

Przy użyciu klasy obiekty SignalR są uruchamiane po uruchomieniu Startup OWIN. Otwórz lub utwórz Startup.cs i zastąp zawartość następującym kodem:

using Microsoft.Owin;
using Owin;
using WebRole1.PersistentConnections;

// Marks this class for automatic OWIN startup
[assembly: OwinStartup(typeof(WebRole1.Startup))]
namespace WebRole1
{
    public partial class Startup
    {
        public void Configuration(IAppBuilder app)
        {
            ConfigureAuth(app);
            // Only needed if "No Authentication" was not selected for the project
            app.MapSignalR();
            app.MapSignalR<MyPersistentConnection>("/echo");
        }
    }
}

W powyższym OwinStartup kodzie atrybut oznacza tę klasę, aby uruchomić OWIN. Metoda Configuration uruchamia signalr.

Przetestuj aplikację w Emulator Microsoft Azure, naciskając F5.

Uwaga

Jeśli napotkasz wyjątek FileLoadException w elemecie MapSignalR, zmień przekierowania powiązań w pliku web.config na następujące:

<dependentAssembly>
  <assemblyIdentity name="Microsoft.Owin" publicKeyToken="31bf3856ad364e35" culture="neutral" />
  <bindingRedirect oldVersion="0.0.0.0-2.0.2.0" newVersion="2.0.0.0" />
</dependentAssembly>
<dependentAssembly>
  <assemblyIdentity name="Microsoft.Owin.Security" publicKeyToken="31bf3856ad364e35" culture="neutral" />
  <bindingRedirect oldVersion="0.0.0.0-2.0.2.0" newVersion="2.0.0.0" />
</dependentAssembly>

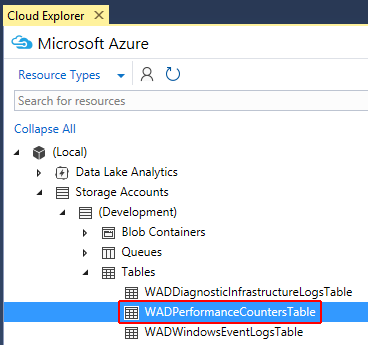

Poczekaj około jednej minuty. Otwórz okno narzędzia Cloud Explorer w programie Visual Studio (Wyświetl>eksplorator chmury) i rozwiń ścieżkę .(Local)/Storage Accounts/(Development)/Tables Kliknij dwukrotnie pozycję WADPerformanceCountersTable. W danych tabeli powinny być widoczne liczniki signalR. Jeśli nie widzisz tabeli, może być konieczne ponowne wprowadzenie poświadczeń usługi Azure Storage. Może być konieczne wybranie przycisku Odśwież, aby wyświetlić tabelę w Eksploratorze chmury lub wybrać przycisk Odśwież w oknie otwartej tabeli, aby wyświetlić dane w tabeli.

Aby przetestować aplikację w chmurze, zaktualizuj plik ServiceConfiguration.Cloud.cscfg i ustaw Microsoft.WindowsAzure.Plugins.Diagnostics.ConnectionString wartość na prawidłowe konto usługi Azure Storage parametry połączenia.

<?xml version="1.0" encoding="utf-8"?>
<ServiceConfiguration serviceName="SignalRPerfCounters" xmlns="http://schemas.microsoft.com/ServiceHosting/2008/10/ServiceConfiguration" osFamily="4" osVersion="*" schemaVersion="2015-04.2.6">
  <Role name="WebRole1">
    <Instances count="1" />
    <ConfigurationSettings>
      <Setting name="Microsoft.WindowsAzure.Plugins.Diagnostics.ConnectionString" value="DefaultEndpointsProtocol=https;AccountName=&lt;account-name&gt;;AccountKey=&lt;account-key&gt;" />
    </ConfigurationSettings>
  </Role>
</ServiceConfiguration>

Wdróż aplikację w subskrypcji platformy Azure. Aby uzyskać szczegółowe informacje na temat wdrażania aplikacji na platformie Azure, zobacz How to Create and Deploy a Cloud Service (Jak utworzyć i wdrożyć usługę w chmurze).
Zaczekaj kilka minut. W Eksploratorze chmury znajdź konto magazynu skonfigurowane powyżej i znajdź w niej tabelę WADPerformanceCountersTable . W danych tabeli powinny być widoczne liczniki signalR. Jeśli nie widzisz tabeli, może być konieczne ponowne wprowadzenie poświadczeń usługi Azure Storage. Może być konieczne wybranie przycisku Odśwież, aby wyświetlić tabelę w Eksploratorze chmury lub wybrać przycisk Odśwież w oknie otwartej tabeli, aby wyświetlić dane w tabeli.

Specjalne podziękowania dla Martina Richarda za oryginalną zawartość używaną w tym samouczku.

Udostępnij za pośrednictwem

Używanie liczników wydajności usługi SignalR w roli internetowej platformy Azure

Wymagania wstępne

Tworzenie aplikacji roli internetowej platformy Azure, która uwidacznia liczniki wydajności usługi SignalR

Opinia

Dodatkowe zasoby
