Samouczek: inspekcja ruchu prywatnego punktu końcowego za pomocą usługi Azure Firewall

Prywatny punkt końcowy platformy Azure to podstawowy blok konstrukcyjny usługi Azure Private Link. Prywatne punkty końcowe umożliwiają zasobom platformy Azure wdrożonym w sieci wirtualnej komunikację prywatną z zasobami łącza prywatnego.

Prywatne punkty końcowe umożliwiają zasobom dostęp do usługi łącza prywatnego wdrożonej w sieci wirtualnej. Dostęp do prywatnego punktu końcowego za pośrednictwem komunikacji równorzędnej sieci wirtualnych i połączeń sieci lokalnych rozszerza łączność.

Może być konieczne sprawdzenie lub zablokowanie ruchu od klientów do usług udostępnianych za pośrednictwem prywatnych punktów końcowych. Wykonaj tę inspekcję przy użyciu usługi Azure Firewall lub wirtualnego urządzenia sieciowego innej firmy.

Aby uzyskać więcej informacji i scenariuszy obejmujących prywatne punkty końcowe i usługę Azure Firewall, zobacz Scenariusze usługi Azure Firewall dotyczące inspekcji ruchu kierowanego do prywatnego punktu końcowego.

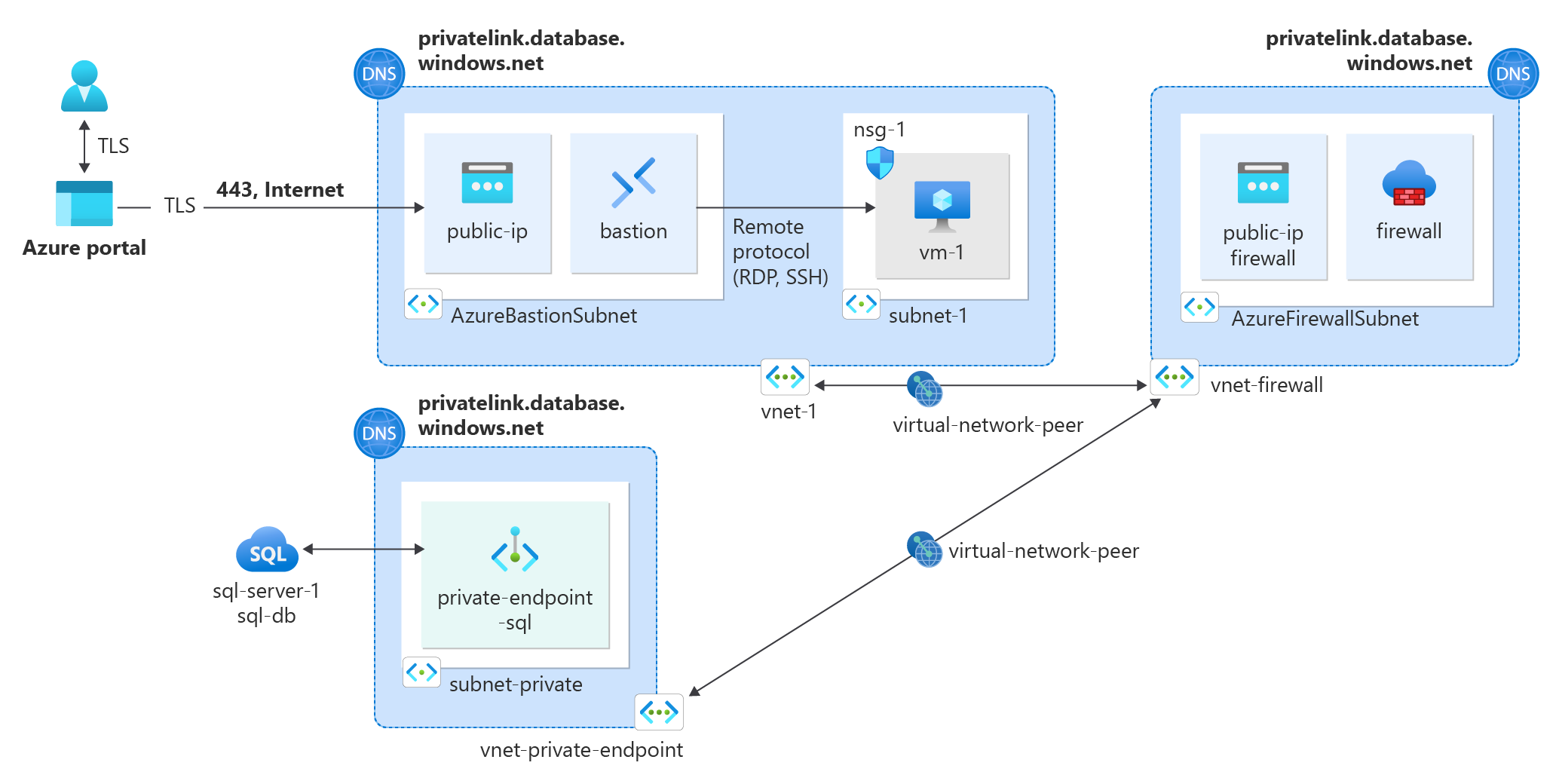

Z tego samouczka dowiesz się, jak wykonywać następujące czynności:

• Utwórz sieć wirtualną i hosta bastionu dla testowej maszyny wirtualnej.
• Utwórz sieć wirtualną prywatnego punktu końcowego.
• Utwórz testową maszynę wirtualną.
• Wdrażanie usługi Azure Firewall.
• Utworzenie bazy danych Azure SQL Database.
• Utwórz prywatny punkt końcowy dla usługi Azure SQL.
• Utwórz sieć równorzędną między siecią wirtualną prywatnego punktu końcowego a testową siecią wirtualną maszyny wirtualnej.
• Połącz sieci wirtualne z prywatną strefą DNS.
• Konfigurowanie reguł aplikacji w usłudze Azure Firewall dla usługi Azure SQL.
• Kierowanie ruchu między testową maszyną wirtualną a usługą Azure SQL za pośrednictwem usługi Azure Firewall.
• Przetestuj połączenie z usługą Azure SQL i zweryfikuj je w dziennikach usługi Azure Firewall.

Jeśli nie masz subskrypcji platformy Azure, przed rozpoczęciem utwórz bezpłatne konto.

Wymagania wstępne

• Konto platformy Azure z aktywną subskrypcją.

• Obszar roboczy usługi Log Analytics. Aby uzyskać więcej informacji na temat tworzenia obszaru roboczego usługi Log Analytics, zobacz Tworzenie obszaru roboczego usługi Log Analytics w witrynie Azure Portal.

Zaloguj się do witryny Azure Portal.

Zaloguj się w witrynie Azure Portal.

Tworzenie sieci wirtualnej i hosta usługi Azure Bastion

Poniższa procedura tworzy sieć wirtualną z podsiecią zasobów, podsiecią usługi Azure Bastion i hostem usługi Bastion:

1. W portalu wyszukaj i wybierz pozycję Sieci wirtualne.

2. Na stronie Sieci wirtualne wybierz pozycję + Utwórz.

3. Na karcie Podstawy tworzenia sieci wirtualnej wprowadź lub wybierz następujące informacje:

   Ustawienie	Wartość
   Szczegóły projektu
   Subskrypcja	Wybierz subskrypcję.
   Grupa zasobów	Wybierz pozycjęUtwórz nowy. Wprowadź wartość test-rg jako nazwę. Wybierz przycisk OK.
   Szczegóły wystąpienia
   Nazwisko	Wprowadź wartość vnet-1.
   Region (Region)	Wybierz pozycję East US 2 (Wschodnie stany USA 2).



4. Wybierz przycisk Dalej , aby przejść do karty Zabezpieczenia .

5. W sekcji Azure Bastion wybierz pozycję Włącz usługę Azure Bastion.

   Usługa Bastion używa przeglądarki do łączenia się z maszynami wirtualnymi w sieci wirtualnej za pośrednictwem protokołu Secure Shell (SSH) lub protokołu RDP (Remote Desktop Protocol) przy użyciu prywatnych adresów IP. Maszyny wirtualne nie potrzebują publicznych adresów IP, oprogramowania klienckiego ani specjalnej konfiguracji. Aby uzyskać więcej informacji, zobacz Co to jest usługa Azure Bastion?.

   Uwaga

   Ceny godzinowe zaczynają się od momentu wdrożenia usługi Bastion, niezależnie od użycia danych wychodzących. Aby uzyskać więcej informacji, zobacz Cennik i jednostki SKU. Jeśli wdrażasz usługę Bastion w ramach samouczka lub testu, zalecamy usunięcie tego zasobu po zakończeniu korzystania z niego.

6. W usłudze Azure Bastion wprowadź lub wybierz następujące informacje:

   Ustawienie	Wartość
   Nazwa hosta usługi Azure Bastion	Wprowadź bastion.
   Publiczny adres IP usługi Azure Bastion	Wybierz pozycję Utwórz publiczny adres IP. Wprowadź wartość public-ip-bastion w polu Nazwa. Wybierz przycisk OK.



7. Wybierz przycisk Dalej , aby przejść do karty Adresy IP.

8. W polu Przestrzeń adresowa w obszarze Podsieci wybierz domyślną podsieć.

9. W obszarze Edytuj podsieć wprowadź lub wybierz następujące informacje:

   Ustawienie	Wartość
   Cel podsieci	Pozostaw wartość domyślną domyślnej.
   Nazwisko	Wprowadź podsieć-1.
   Protokół IPv4
   Zakres adresów IPv4	Pozostaw wartość domyślną 10.0.0.0/16.
   Adres początkowy	Pozostaw wartość domyślną 10.0.0.0.
   Rozmiar	Pozostaw wartość domyślną /24 (256 adresów).



10. Wybierz pozycję Zapisz.

11. Wybierz pozycję Przejrzyj i utwórz w dolnej części okna. Po zakończeniu walidacji wybierz pozycję Utwórz.

Tworzenie sieci wirtualnej dla prywatnego punktu końcowego

Poniższa procedura tworzy sieć wirtualną z podsiecią.

1. W portalu wyszukaj i wybierz pozycję Sieci wirtualne.

2. Na stronie Sieci wirtualne wybierz pozycję + Utwórz.

3. Na karcie Podstawy tworzenia sieci wirtualnej wprowadź lub wybierz następujące informacje:

   Ustawienie	Wartość
   Szczegóły projektu
   Subskrypcja	Wybierz subskrypcję.
   Grupa zasobów	Wybierz pozycję test-rg
   Szczegóły wystąpienia
   Nazwisko	Wprowadź ciąg vnet-private-endpoint.
   Region (Region)	Wybierz pozycję East US 2 (Wschodnie stany USA 2).

4. Wybierz przycisk Dalej , aby przejść do karty Zabezpieczenia .

5. Wybierz przycisk Dalej , aby przejść do karty Adresy IP.

6. Wybierz pozycję Usuń przestrzeń adresową z ikoną kosza, aby usunąć domyślną przestrzeń adresową.

7. Wybierz pozycję Dodaj przestrzeń adresową IPv4.

8. Wprowadź wartość 10.1.0.0 i pozostaw pole ściągania domyślnie /16 (65 536 adresów).

9. Wybierz pozycję + Dodaj podsieć.

10. W obszarze Dodawanie podsieci wprowadź lub wybierz następujące informacje:

    Ustawienie	Wartość
    Szczegóły podsieci
    Szablon podsieci	Pozostaw wartość domyślną Domyślna.
    Nazwisko	Wprowadź wartość subnet-private.
    Adres początkowy	Pozostaw wartość domyślną 10.1.0.0.
    Rozmiar podsieci	Pozostaw wartość domyślną /24(256 adresów).

11. Wybierz Dodaj.

12. Wybierz pozycję Przejrzyj i utwórz w dolnej części ekranu, a po zakończeniu walidacji wybierz pozycję Utwórz.

Tworzenie testowej maszyny wirtualnej

Poniższa procedura tworzy testową maszynę wirtualną o nazwie vm-1 w sieci wirtualnej.

1. W portalu wyszukaj i wybierz pozycję Maszyny wirtualne.

2. W obszarze Maszyny wirtualne wybierz pozycję + Utwórz, a następnie maszynę wirtualną platformy Azure.

3. Na karcie Podstawy tworzenia maszyny wirtualnej wprowadź lub wybierz następujące informacje:

   Ustawienie	Wartość
   Szczegóły projektu
   Subskrypcja	Wybierz subskrypcję.
   Grupa zasobów	Wybierz pozycję test-rg.
   Szczegóły wystąpienia
   Virtual machine name	Wprowadź wartość vm-1.
   Region (Region)	Wybierz pozycję East US 2 (Wschodnie stany USA 2).
   Opcje dostępności	Wybierz pozycję Brak wymaganej nadmiarowości infrastruktury.
   Typ zabezpieczeń	Pozostaw wartość domyślną standardu.
   Obraz	Wybierz pozycję Ubuntu Server 22.04 LTS — x64 Gen2.
   Architektura maszyny wirtualnej	Pozostaw wartość domyślną x64.
   Rozmiar	Wybierz rozmiar.
   Konto administratora
   Typ uwierzytelniania	Wybierz pozycję Hasło.
   Username	Wprowadź azureuser.
   Hasło	Wprowadź hasło.
   Potwierdź hasło	Wprowadź ponownie hasło.
   Reguły portów przychodzących
   Publiczne porty ruchu przychodzącego	Wybierz pozycję Brak.

4. Wybierz kartę Sieć w górnej części strony.

5. Wprowadź lub wybierz następujące informacje na karcie Sieć :

   Ustawienie	Wartość
   Interfejs sieciowy
   Sieć wirtualna	Wybierz pozycję vnet-1.
   Podsieć	Wybierz podsieć-1 (10.0.0.0/24).
   Publiczny adres IP	Wybierz pozycję Brak.
   Sieciowa grupa zabezpieczeń karty sieciowej	Wybierz opcję Zaawansowane.
   Konfigurowanie sieciowej grupy zabezpieczeń	Wybierz pozycjęUtwórz nowy. Wprowadź nazwę nsg-1 . Pozostaw wartości domyślne pozostałych i wybierz przycisk OK.

6. Pozostaw pozostałe ustawienia domyślne i wybierz pozycję Przejrzyj i utwórz.

7. Przejrzyj ustawienia i wybierz pozycję Utwórz.

Uwaga

Maszyny wirtualne w sieci wirtualnej z hostem bastionu nie wymagają publicznych adresów IP. Usługa Bastion udostępnia publiczny adres IP, a maszyny wirtualne używają prywatnych adresów IP do komunikacji w sieci. Publiczne adresy IP można usunąć ze wszystkich maszyn wirtualnych w sieciach wirtualnych hostowanych w bastionie. Aby uzyskać więcej informacji, zobacz Usuwanie skojarzenia publicznego adresu IP z maszyny wirtualnej platformy Azure.

Uwaga

Platforma Azure udostępnia domyślny adres IP dostępu wychodzącego dla maszyn wirtualnych, które nie są przypisane do publicznego adresu IP lub znajdują się w puli zaplecza wewnętrznego podstawowego modułu równoważenia obciążenia platformy Azure. Domyślny mechanizm adresów IP dostępu wychodzącego zapewnia wychodzący adres IP, który nie jest konfigurowalny.

Domyślny adres IP dostępu wychodzącego jest wyłączony, gdy wystąpi jedno z następujących zdarzeń:

• Publiczny adres IP jest przypisywany do maszyny wirtualnej.
• Maszyna wirtualna jest umieszczana w puli zaplecza standardowego modułu równoważenia obciążenia z regułami ruchu wychodzącego lub bez tych reguł.
• Zasób usługi Azure NAT Gateway jest przypisywany do podsieci maszyny wirtualnej.

Maszyny wirtualne tworzone przy użyciu zestawów skalowania maszyn wirtualnych w trybie elastycznej aranżacji nie mają domyślnego dostępu wychodzącego.

Aby uzyskać więcej informacji na temat połączeń wychodzących na platformie Azure, zobacz Domyślny dostęp wychodzący na platformie Azure i Używanie źródłowego tłumaczenia adresów sieciowych (SNAT) dla połączeń wychodzących.

wdrażanie usługi Azure Firewall

1. W polu wyszukiwania w górnej części portalu wprowadź wartość Zapora. Wybierz pozycję Zapory w wynikach wyszukiwania.

2. W obszarze Zapory wybierz pozycję + Utwórz.

3. Wprowadź lub wybierz następujące informacje na karcie Podstawy tworzenia zapory:

   Ustawienie	Wartość
   Szczegóły projektu
   Subskrypcja	Wybierz subskrypcję.
   Grupa zasobów	Wybierz pozycję test-rg.
   Szczegóły wystąpienia
   Nazwisko	Wprowadź zaporę.
   Region (Region)	Wybierz pozycję East US 2 (Wschodnie stany USA 2).
   Availability zone	Wybierz pozycję Brak.
   Jednostka SKU zapory	Wybierz opcję Standardowa.
   Zarządzanie zaporą	Wybierz pozycję Użyj zasad zapory, aby zarządzać tą zaporą.
   Zasady zapory	Wybierz Dodaj nowy. Wprowadź wartość firewall-policy w polu Nazwa zasad. Wybierz pozycję Wschodnie stany USA 2 w regionie. Wybierz przycisk OK.
   Wybieranie sieci wirtualnej	Wybierz pozycjęUtwórz nowy.
   Nazwa sieci wirtualnej	Wprowadź wartość vnet-firewall.
   Przestrzeń adresowa	Wprowadź wartość 10.2.0.0/16.
   Przestrzeń adresowa podsieci	Wprowadź wartość 10.2.1.0/26.
   Publiczny adres IP	Wybierz Dodaj nowy. Wprowadź wartość public-ip-firewall w polu Nazwa. Wybierz przycisk OK.

4. Wybierz pozycję Przejrzyj i utwórz.

5. Wybierz pozycję Utwórz.

Przed kontynuowanie poczekaj na ukończenie wdrożenia zapory.

Włączanie dzienników zapory

W tej sekcji włączysz dzienniki zapory i wyślesz je do obszaru roboczego usługi Log Analytics.

Uwaga

Aby włączyć dzienniki zapory, musisz mieć obszar roboczy usługi Log Analytics w subskrypcji. Aby uzyskać więcej informacji, zobacz Wymagania wstępne.

1. W polu wyszukiwania w górnej części portalu wprowadź wartość Zapora. Wybierz pozycję Zapory w wynikach wyszukiwania.

2. Wybierz pozycję Zapora.

3. W obszarze Monitorowanie wybierz pozycję Ustawienia diagnostyczne.

4. Wybierz pozycję + Dodaj ustawienie diagnostyczne.

5. W obszarze Ustawienie diagnostyczne wprowadź lub wybierz następujące informacje:

   Ustawienie	Wartość
   Nazwa ustawienia diagnostycznego	Wprowadź wartość diagnostic-setting-firewall.
   Dzienniki
   Kategorie	Wybierz pozycję Reguła aplikacji usługi Azure Firewall (starsza wersja Diagnostyka Azure) i Reguła sieci usługi Azure Firewall (starsza wersja Diagnostyka Azure).
   Szczegóły miejsca docelowego
   Element docelowy	Wybierz pozycję Wyślij do obszaru roboczego usługi Log Analytics.
   Subskrypcja	Wybierz subskrypcję.
   Obszar roboczy usługi Log Analytics	Wybierz obszar roboczy usługi Log Analytics.

6. Wybierz pozycję Zapisz.

Tworzenie bazy danych Azure SQL Database

1. W polu wyszukiwania w górnej części portalu wprowadź sql. Wybierz pozycję Bazy danych SQL w wynikach wyszukiwania.

2. W obszarze Bazy danych SQL wybierz pozycję + Utwórz.

3. Na karcie Podstawy tworzenia bazy danych SQL Wprowadź lub wybierz następujące informacje:

   Ustawienie	Wartość
   Szczegóły projektu
   Subskrypcja	Wybierz subskrypcję.
   Grupa zasobów	Wybierz pozycję test-rg.
   Szczegóły bazy danych
   Nazwa bazy danych	Wprowadź sql-db.
   Serwer	Wybierz pozycjęUtwórz nowy. Wprowadź nazwę serwera w polu Nazwa serwera (nazwy serwerów muszą być unikatowe, zastąp nazwę serwera unikatową wartością). Wybierz pozycję (STANY USA) Wschodnie stany USA 2 w polu Lokalizacja. Wybierz pozycję Użyj uwierzytelniania SQL. Wprowadź hasło i logowanie administratora serwera. Wybierz przycisk OK.
   Chcesz użyć elastycznej puli SQL?	Wybierz opcję Nie.
   Środowisko obciążenia	Pozostaw wartość domyślną Production (Produkcja).
   Nadmiarowość magazynu kopii zapasowych
   Nadmiarowość magazynu kopii zapasowych	Wybierz pozycję Magazyn kopii zapasowych lokalnie nadmiarowy.

4. Wybierz pozycję Dalej: Sieć.

5. Na karcie Sieć w obszarze Tworzenie bazy danych SQL Wprowadź lub wybierz następujące informacje:

   Ustawienie	Wartość
   Łączność sieciowa
   Metoda łączności	Wybierz pozycję Prywatny punkt końcowy.
   Prywatne punkty końcowe
   Wybierz pozycję +Dodaj prywatny punkt końcowy.
   Tworzenie prywatnego punktu końcowego
   Subskrypcja	Wybierz subskrypcję.
   Grupa zasobów	Wybierz pozycję test-rg.
   Lokalizacja	Wybierz pozycję East US 2 (Wschodnie stany USA 2).
   Nazwisko	Wprowadź ciąg private-endpoint-sql.
   Docelowy podźródło	Wybierz pozycję SqlServer.
   Sieć
   Sieć wirtualna	Wybierz pozycję vnet-private-endpoint.
   Podsieć	Wybierz pozycję subnet-private-endpoint.
   integracja Prywatna strefa DNS
   Integruj z prywatną strefą DNS	Wybierz opcję Tak.
   Prywatna strefa DNS	Pozostaw wartość domyślną privatelink.database.windows.net.

6. Wybierz przycisk OK.

7. Wybierz pozycję Przejrzyj i utwórz.

8. Wybierz pozycję Utwórz.

Łączenie sieci wirtualnych za pomocą komunikacji równorzędnej sieci wirtualnych

W tej sekcji połączysz sieci wirtualne za pomocą komunikacji równorzędnej sieci wirtualnych. Sieci vnet-1 i vnet-private-endpoint są połączone z zaporą sieci wirtualnej. Nie ma bezpośredniej łączności między siecią wirtualną-1 a prywatnym punktem końcowym sieci wirtualnej.

1. W polu wyszukiwania w górnej części portalu wprowadź ciąg Sieci wirtualne. Wybierz pozycję Sieci wirtualne w wynikach wyszukiwania.

2. Wybierz pozycję vnet-firewall.

3. W obszarze Ustawienia wybierz pozycję Komunikacja równorzędna.

4. W obszarze Komunikacja równorzędna wybierz pozycję + Dodaj.

5. W obszarze Dodawanie komunikacji równorzędnej wprowadź lub wybierz następujące informacje:

   Ustawienie	Wartość
   Ta sieć wirtualna
   Nazwa łącza komunikacji równorzędnej	Wprowadź wartość vnet-firewall-to-vnet-1.
   Ruch do zdalnej sieci wirtualnej	Wybierz pozycję Zezwalaj (wartość domyślna).
   Ruch przekazywany z zdalnej sieci wirtualnej	Wybierz pozycję Zezwalaj (wartość domyślna).
   Brama sieci wirtualnej lub serwer route server	Wybierz pozycję Brak (wartość domyślna).
   Zdalna sieć wirtualna
   Nazwa łącza komunikacji równorzędnej	Wprowadź wartość vnet-1-to-vnet-firewall.
   Model wdrażania sieci wirtualnej	Wybierz pozycję Resource Manager.
   Subskrypcja	Wybierz subskrypcję.
   Sieć wirtualna	Wybierz pozycję vnet-1.
   Ruch do zdalnej sieci wirtualnej	Wybierz pozycję Zezwalaj (wartość domyślna).
   Ruch przekazywany z zdalnej sieci wirtualnej	Wybierz pozycję Zezwalaj (wartość domyślna).
   Brama sieci wirtualnej lub serwer route server	Wybierz pozycję Brak (wartość domyślna).

6. Wybierz Dodaj.

7. W obszarze Komunikacja równorzędna wybierz pozycję + Dodaj.

8. W obszarze Dodawanie komunikacji równorzędnej wprowadź lub wybierz następujące informacje:

   Ustawienie	Wartość
   Ta sieć wirtualna
   Nazwa łącza komunikacji równorzędnej	Wprowadź ciąg vnet-firewall-to-vnet-private-endpoint.
   Zezwalaj "vnet-1" na dostęp do "vnet-private-endpoint"	Pozostaw wartość domyślną wybranej.
   Zezwalaj "vnet-1" na odbieranie przekazywanego ruchu z "vnet-private-endpoint"	Zaznacz pole wyboru.
   Zezwalaj bramie w sieci wirtualnej -1 na przekazywanie ruchu do "vnet-private-endpoint"	Pozostaw wartość domyślną wyczyszczonego.
   Włącz opcję "vnet-1", aby użyć bramy zdalnej "vnet-private-endpoint"	Pozostaw wartość domyślną wyczyszczonego.
   Zdalna sieć wirtualna
   Nazwa łącza komunikacji równorzędnej	Wprowadź ciąg vnet-private-endpoint-to-vnet-firewall.
   Model wdrażania sieci wirtualnej	Wybierz pozycję Resource Manager.
   Subskrypcja	Wybierz subskrypcję.
   Sieć wirtualna	Wybierz pozycję vnet-private-endpoint.
   Zezwalaj "vnet-private-endpoint" na dostęp do sieci wirtualnej "vnet-1"	Pozostaw wartość domyślną wybranej.
   Zezwalaj "vnet-private-endpoint" na odbieranie przekazywanego ruchu z sieci wirtualnej "vnet-1"	Zaznacz pole wyboru.
   Zezwalaj bramie na "vnet-private-endpoint" na przekazywanie ruchu do sieci wirtualnej "vnet-1"	Pozostaw wartość domyślną wyczyszczonego.
   Włącz opcję "vnet-private-endpoint", aby użyć bramy zdalnej "vnet-1"	Pozostaw wartość domyślną wyczyszczonego.

9. Wybierz Dodaj.

10. Sprawdź, czy w obszarze Stan komunikacji równorzędnej jest wyświetlany stan Połączono dla obu sieci równorzędnych.

Łączenie sieci wirtualnych z prywatną strefą DNS

Prywatna strefa DNS utworzona podczas tworzenia prywatnego punktu końcowego w poprzedniej sekcji musi być połączona z sieciami wirtualnymi vnet-1 i vnet-firewall .

1. W polu wyszukiwania w górnej części portalu wprowadź Prywatna strefa DNS strefę. Wybierz Prywatna strefa DNS strefy w wynikach wyszukiwania.

2. Wybierz pozycję privatelink.database.windows.net.

3. W obszarze Ustawienia wybierz pozycję Łącza sieci wirtualnej.

4. Wybierz + Dodaj.

5. W obszarze Dodaj link do sieci wirtualnej wprowadź lub wybierz następujące informacje:

   Ustawienie	Wartość
   Łącze sieci wirtualnej
   Nazwa łącza sieci wirtualnej	Wprowadź link-to-vnet-1.
   Subskrypcja	Wybierz subskrypcję.
   Sieć wirtualna	Wybierz pozycję vnet-1 (test-rg).
   Konfigurowanie	Pozostaw wartość domyślną niezaznaczonej dla opcji Włącz automatyczną rejestrację.

6. Wybierz przycisk OK.

7. Wybierz + Dodaj.

8. W obszarze Dodaj link do sieci wirtualnej wprowadź lub wybierz następujące informacje:

   Ustawienie	Wartość
   Łącze sieci wirtualnej
   Nazwa łącza sieci wirtualnej	Wprowadź link-to-vnet-firewall.
   Subskrypcja	Wybierz subskrypcję.
   Sieć wirtualna	Wybierz pozycję vnet-firewall (test-rg).
   Konfigurowanie	Pozostaw wartość domyślną niezaznaczonej dla opcji Włącz automatyczną rejestrację.

9. Wybierz przycisk OK.

Tworzenie trasy między sieciami vnet-1 i vnet-private-endpoint

Połączenie sieciowe między siecią vnet-1 i vnet-private-endpoint nie istnieje. Musisz utworzyć trasę, aby zezwolić na przepływ ruchu między sieciami wirtualnymi za pośrednictwem usługi Azure Firewall.

Trasa wysyła ruch z sieci wirtualnej vnet-1 do przestrzeni adresowej sieci wirtualnej vnet-private-endpoint za pośrednictwem usługi Azure Firewall.

1. W polu wyszukiwania w górnej części portalu wprowadź ciąg Tabele tras. Wybierz pozycję Tabele tras w wynikach wyszukiwania.

2. Wybierz + Utwórz.

3. Na karcie Podstawy w tabeli Tworzenie trasy wprowadź lub wybierz następujące informacje:

   Ustawienie	Wartość
   Szczegóły projektu
   Subskrypcja	Wybierz subskrypcję.
   Grupa zasobów	Wybierz pozycję test-rg.
   Szczegóły wystąpienia
   Region (Region)	Wybierz pozycję East US 2 (Wschodnie stany USA 2).
   Nazwisko	Wprowadź wartość vnet-1-to-vnet-firewall.
   Propagacja tras bramy	Pozostaw wartość domyślną Tak.

4. Wybierz pozycję Przejrzyj i utwórz.

5. Wybierz pozycję Utwórz.

6. W polu wyszukiwania w górnej części portalu wprowadź ciąg Tabele tras. Wybierz pozycję Tabele tras w wynikach wyszukiwania.

7. Wybierz pozycję vnet-1-to-vnet-firewall.

8. W obszarze Ustawienia wybierz pozycję Trasy.

9. Wybierz + Dodaj.

10. W obszarze Dodaj trasę wprowadź lub wybierz następujące informacje:

    Ustawienie	Wartość
    Nazwa trasy	Wprowadź wartość subnet-1-to-subnet-private-endpoint.
    Typ docelowy	Wybierz pozycję Adresy IP.
    Docelowe adresy IP/zakresy CIDR	Wprowadź adres 10.1.0.0/16.
    Typ następnego przeskoku	Wybierz pozycję Urządzenie wirtualne.
    Adres następnego przeskoku	Wprowadź wartość 10.2.1.4.

11. Wybierz Dodaj.

12. W obszarze Ustawienia wybierz pozycję Podsieci.

13. Wybierz pozycję + Skojarz.

14. W obszarze Skojarz podsieć wprowadź lub wybierz następujące informacje:

    Ustawienie	Wartość
    Sieć wirtualna	Wybierz pozycję vnet-1(test-rg).
    Podsieć	Wybierz podsieć-1.

15. Wybierz przycisk OK.

Konfigurowanie reguły aplikacji w usłudze Azure Firewall

Utwórz regułę aplikacji, aby zezwolić na komunikację z sieci wirtualnej vnet-1 do prywatnego punktu końcowego server-name.database.windows.net serwera Azure SQL Server. Zastąp ciąg nazwa-serwera nazwą serwera Azure SQL.

1. W polu wyszukiwania w górnej części portalu wprowadź wartość Zapora. Wybierz pozycję Zasady zapory w wynikach wyszukiwania.

2. W obszarze Zasady zapory wybierz pozycję firewall-policy.

3. W obszarze Ustawienia wybierz pozycję Reguły aplikacji.

4. Wybierz pozycję + Dodaj kolekcję reguł.

5. W obszarze Dodawanie kolekcji reguł wprowadź lub wybierz następujące informacje:

   Ustawienie	Wartość
   Nazwisko	Wprowadź wartość rule-collection-sql.
   Typ kolekcji reguł	Pozostaw wybór opcji Aplikacja.
   Priorytet	Wprowadź wartość 100.
   Akcja zbierania reguł	Zaznacz Zezwól.
   Grupa kolekcji reguł	Pozostaw wartość domyślną DefaultApplicationRuleCollectionGroup.
   Reguły
   Reguła 1
   Nazwisko	Wprowadź sqlPrivateEndpoint.
   Source type	Wybierz pozycję Adres IP.
   Źródło	Wprowadź wartość 10.0.0.0/16
   Protokół	Wprowadź mssql:1433
   Typ docelowy	Wybierz pozycję FQDN.
   Element docelowy	Wprowadź server-name.database.windows.net.

6. Wybierz Dodaj.

Testowanie połączenia z usługą Azure SQL z maszyny wirtualnej

1. W polu wyszukiwania w górnej części portalu wprowadź ciąg Maszyna wirtualna. Wybierz pozycję Maszyny wirtualne w wynikach wyszukiwania.

2. Wybierz pozycję vm-1.

3. W obszarze Operacje wybierz pozycję Bastion.

4. Wprowadź nazwę użytkownika i hasło dla maszyny wirtualnej.

5. Wybierz pozycję Połącz.

6. Aby sprawdzić rozpoznawanie nazw prywatnego punktu końcowego, wprowadź następujące polecenie w oknie terminalu:

   nslookup server-name.database.windows.net


   Zostanie wyświetlony komunikat podobny do poniższego przykładu. Zwrócony adres IP to prywatny adres IP prywatnego punktu końcowego.

   Server:    127.0.0.53
   Address:   127.0.0.53#53

   Non-authoritative answer:
   sql-server-8675.database.windows.netcanonical name = sql-server-8675.privatelink.database.windows.net.
   Name:sql-server-8675.privatelink.database.windows.net
   Address: 10.1.0.4


7. Zainstaluj narzędzia wiersza polecenia programu SQL Server z obszaru Instalowanie narzędzi wiersza polecenia programu SQL Server sqlcmd i bcp w systemie Linux. Przejdź do następnych kroków po zakończeniu instalacji.

8. Użyj następujących poleceń, aby nawiązać połączenie z serwerem SQL utworzonym w poprzednich krokach.

   • Zastąp wartość <server-admin> nazwą użytkownika administratora wprowadzoną podczas tworzenia serwera SQL.

   • Zastąp <wartość admin-password hasłem> administratora wprowadzonym podczas tworzenia programu SQL Server.

   • Zastąp ciąg nazwa-serwera nazwą serwera SQL.

   sqlcmd -S server-name.database.windows.net -U '<server-admin>' -P '<admin-password>'


9. Po pomyślnym zalogowaniu zostanie wyświetlony wiersz polecenia SQL. Wprowadź polecenie exit , aby zamknąć narzędzie sqlcmd .

Weryfikowanie ruchu w dziennikach usługi Azure Firewall

1. W polu wyszukiwania w górnej części portalu wprowadź wartość Log Analytics. Wybierz pozycję Log Analytics w wynikach wyszukiwania.

2. Wybierz obszar roboczy usługi Log Analytics. W tym przykładzie obszar roboczy nosi nazwę log-analytics-workspace.

3. W obszarze Ustawienia ogólne wybierz pozycję Dzienniki.

4. W przykładowym zapytaniu w polu wyszukiwania wprowadź regułę aplikacji. W zwróconych wynikach w obszarze Sieć wybierz przycisk Uruchom dla danych dziennika reguł aplikacji.

5. W danych wyjściowych zapytania dziennika sprawdź, czy server-name.database.windows.net jest wyświetlana w obszarze nazwy FQDN , a punkt SQLPrivateEndpoint znajduje się na liście w obszarze Reguła.

Po zakończeniu korzystania z utworzonych zasobów możesz usunąć grupę zasobów i wszystkie jej zasoby.

1. W witrynie Azure Portal wyszukaj i wybierz pozycję Grupy zasobów.

2. Na stronie Grupy zasobów wybierz grupę zasobów test-rg.

3. Na stronie test-rg wybierz pozycję Usuń grupę zasobów.

4. Wprowadź ciąg test-rg w polu Wprowadź nazwę grupy zasobów, aby potwierdzić usunięcie, a następnie wybierz pozycję Usuń.

Następne kroki

Przejdź do następnego artykułu, aby dowiedzieć się, jak używać prywatnego punktu końcowego z usługą Azure Private Resolver:

Tworzenie infrastruktury DNS prywatnego punktu końcowego za pomocą usługi Azure Private Resolver dla obciążenia lokalnego
